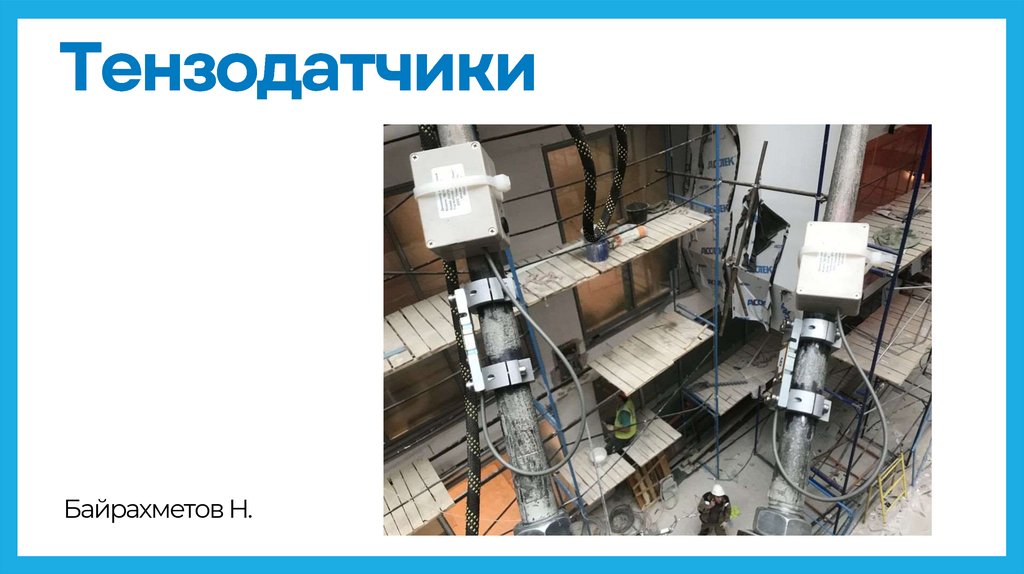

Тензометрический датчик (тензодатчик)

1.

Байрахметов Н.

2.

Тензометрический датчик (тензодатчик)
— это специальное оборудование для
измерения деформации конструкции под
воздействием какой-то силы (сила
тяжести, сила давления). Это основной
элемент весоизмерительного
оборудования.
К примеру, есть тензодатчики, которые используются для определения
параметров бетонной смеси в период ее затвердевания – они
помещаются непосредственно внутрь бетонной конструкции и следят
за состоянием бетона, регистрируют моменты перехода от жидкого
состояния к твердому и фиксируют прочностные параметры
конструкции – все ли нормально с внутренними напряжениями, нет ли
где-то превышения проектных значений.

3.

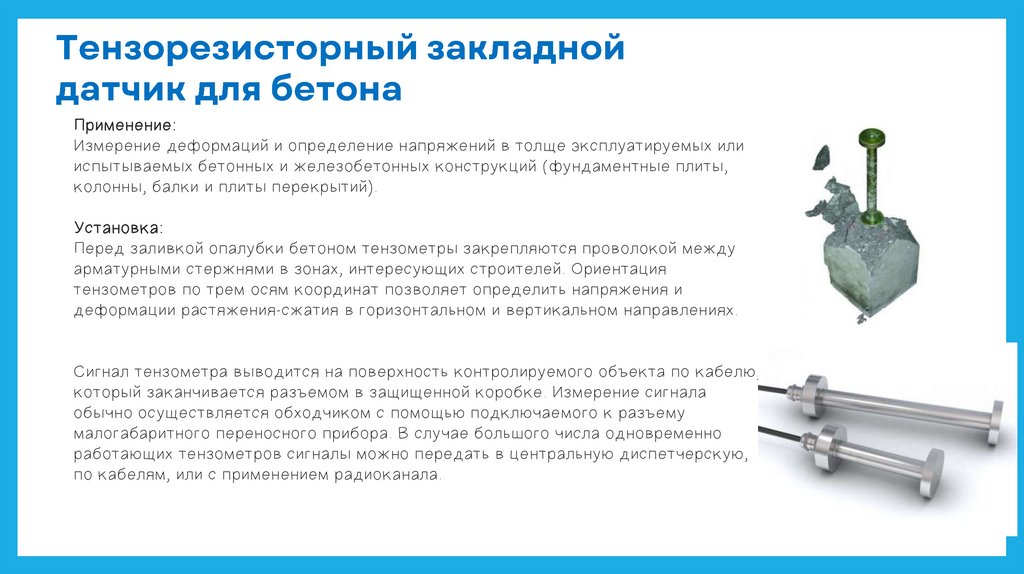

Применение:
Измерение деформаций и определение напряжений в толще эксплуатируемых или
испытываемых бетонных и железобетонных конструкций (фундаментные плиты,
колонны, балки и плиты перекрытий).
Установка:
Перед заливкой опалубки бетоном тензометры закрепляются проволокой между
арматурными стержнями в зонах, интересующих строителей. Ориентация
тензометров по трем осям координат позволяет определить напряжения и
деформации растяжения-сжатия в горизонтальном и вертикальном направлениях.
Сигнал тензометра выводится на поверхность контролируемого объекта по кабелю,
который заканчивается разъемом в защищенной коробке. Измерение сигнала
обычно осуществляется обходчиком с помощью подключаемого к разъему
малогабаритного переносного прибора. В случае большого числа одновременно
работающих тензометров сигналы можно передать в центральную диспетчерскую,
по кабелям, или с применением радиоканала.

4.

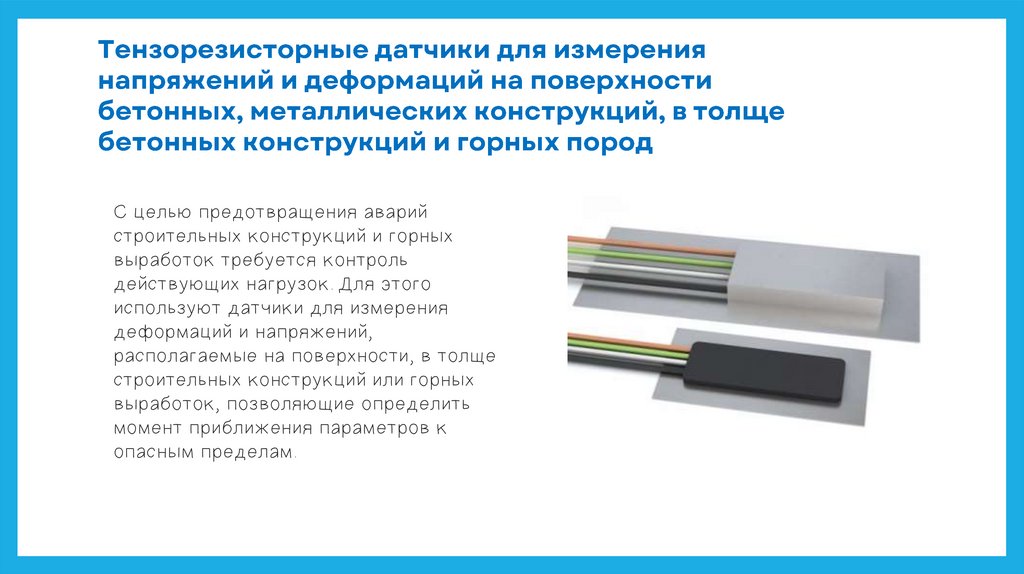

С целью предотвращения аварий
строительных конструкций и горных
выработок требуется контроль
действующих нагрузок. Для этого
используют датчики для измерения
деформаций и напряжений,
располагаемые на поверхности, в толще
строительных конструкций или горных
выработок, позволяющие определить
момент приближения параметров к
опасным пределам.

5.

Применение:
Измерение силы, действующей на сваю со стороны
фундаментной плиты здания.
При строительстве и эксплуатации свайных фундаментов важно
знать, все ли сваи равномерно и постоянно несут заданную
нагрузку, не началось ли проседание и разгружение отдельных
свай. Своевременная информация о нештатной работе свай
позволяет заблаговременно принять необходимые меры по
укреплению основания, и предотвратить растрескивание,
неравномерность осадки или разрушение фундамента.
Установка:
Датчик опирается на закладную плиту,
приваренную к арматуре головки сваи. Зазор
между сваей и закладной плитой бетонируют.
Сверху на датчик накладывается вторая
закладная плита, на которую опирается
после бетонирования плита фундамента.
Через плиту фундамента пропущена
вертикальная труба, высота которой больше
номинальной толщины фундаментной плиты.
К верхней части трубы прикреплен
запирающийся металлический
антивандальный защищенный короб, в
котором находится разъем для подключения
весового терминала или другой вторичной
аппаратуры.

6.

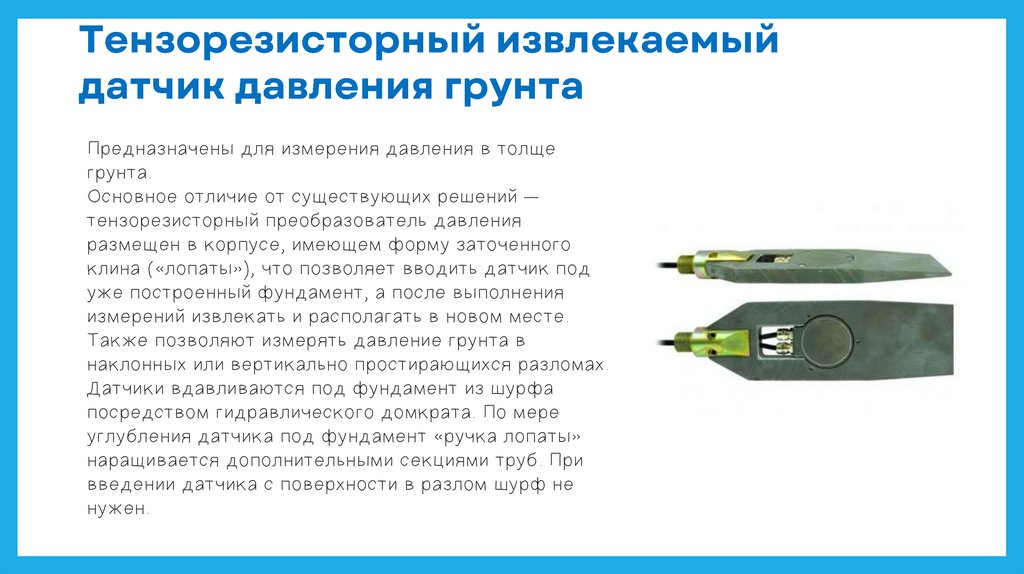

Предназначены для измерения давления в толще
грунта.
Основное отличие от существующих решений —
тензорезисторный преобразователь давления
размещен в корпусе, имеющем форму заточенного
клина («лопаты»), что позволяет вводить датчик под
уже построенный фундамент, а после выполнения
измерений извлекать и располагать в новом месте.
Также позволяют измерять давление грунта в
наклонных или вертикально простирающихся разломах.
Датчики вдавливаются под фундамент из шурфа
посредством гидравлического домкрата. По мере
углубления датчика под фундамент «ручка лопаты»
наращивается дополнительными секциями труб. При
введении датчика с поверхности в разлом шурф не
нужен.

7.

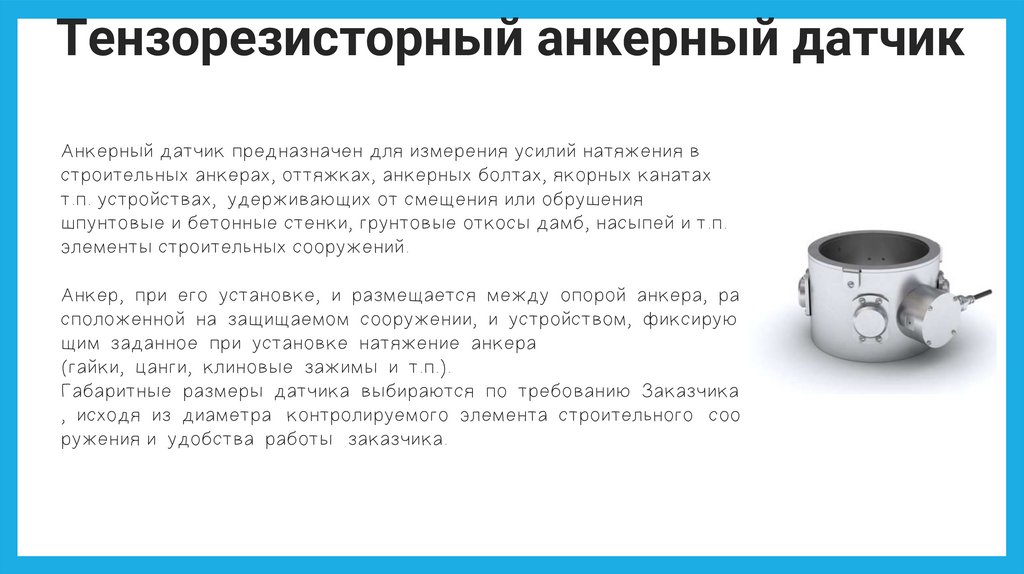

Тензорезисторный анкерный датчик
Анкерный датчик предназначен для измерения усилий натяжения в
строительных анкерах, оттяжках, анкерных болтах, якорных канатах
т.п. устройствах, удерживающих от смещения или обрушения
шпунтовые и бетонные стенки, грунтовые откосы дамб, насыпей и т.п.
элементы строительных сооружений.
Анкер, при его установке, и размещается между опорой анкера, ра
сположенной на защищаемом сооружении, и устройством, фиксирую
щим заданное при установке натяжение анкера
(гайки, цанги, клиновые зажимы и т.п.).
Габаритные размеры датчика выбираются по требованию Заказчика
, исходя из диаметра контролируемого элемента строительного соо
ружения и удобства работы заказчика.
