Проектирование нефтепроводов

1.

ПРОЕКТИРОВАНИЕ
НЕФТЕПРОВОДОВ
Сабетов Андрей Дмитриевич
ТП-20-03

2.

Второй ступенью проектирования магистрального
трубопровода является определение характеристик
жидкой среды, проходящей через него. Необходимо
сделать пересчет таких физических параметров, как
плотность и вязкость
Предварительный расчёт
Расчёт характеристик продукта

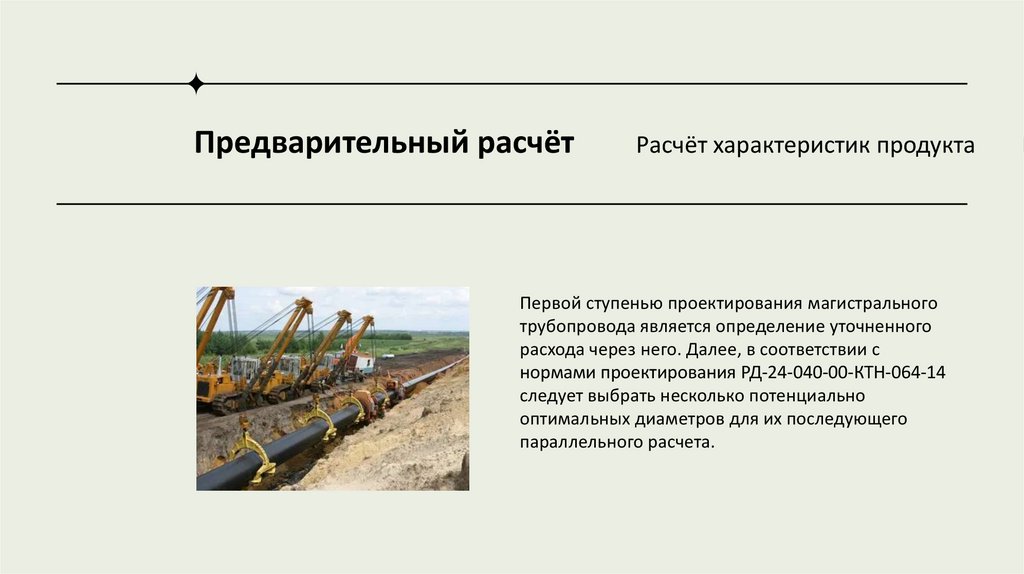

Первой ступенью проектирования магистрального
трубопровода является определение уточненного
расхода через него. Далее, в соответствии с
нормами проектирования РД-24-040-00-КТН-064-14
следует выбрать несколько потенциально
оптимальных диаметров для их последующего
параллельного расчета.
Р

3.

льный расчёт

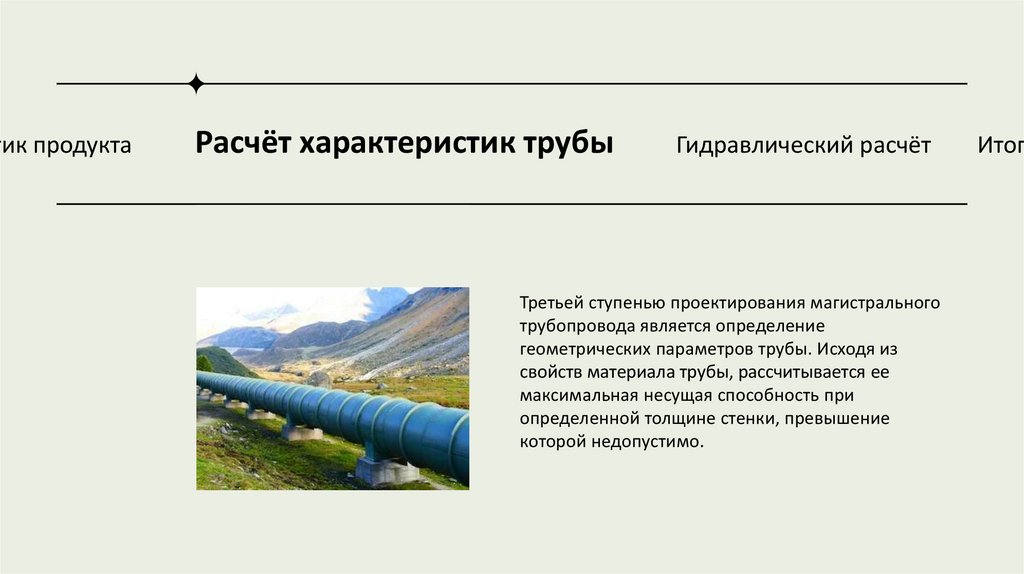

Третьей ступенью проектирования магистрального
трубопровода является определение
геометрических параметров трубы. Исходя из
свойств материала трубы, рассчитывается ее
максимальная несущая способность при
определенной толщине стенки, превышение
которой недопустимо. Расчёт характеристик трубы
Расчёт характеристик продукта
Второй ступенью проектирования магистрального
трубопровода является определение характеристик
жидкой среды, проходящей через него. Необходимо
сделать пересчет таких физических параметров, как
плотность и вязкость

4.

тик продукта

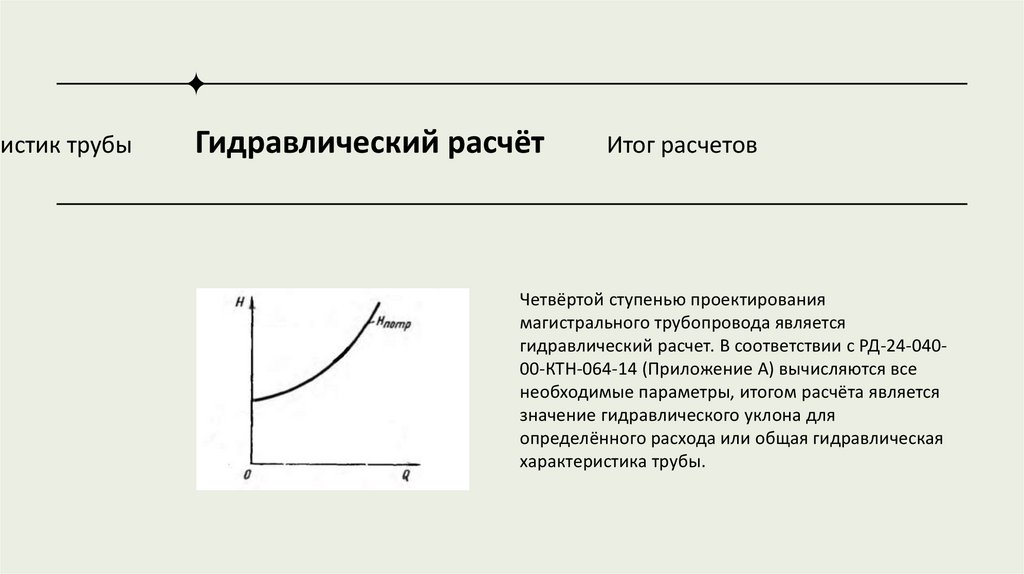

Четвёртой ступенью проектирования
магистрального трубопровода является
гидравлический расчет. В соответствии с РД-24-04000-КТН-064-14 (Приложение А) вычисляются все
необходимые параметры, итогом расчёта является
значение гидравлического уклона для
Гидравлический
расчёт
определённого расхода
или общая гидравлическая
характеристика трубы.
Расчёт характеристик трубы
Третьей ступенью проектирования магистрального
трубопровода является определение
геометрических параметров трубы. Исходя из
свойств материала трубы, рассчитывается ее
максимальная несущая способность при
определенной толщине стенки, превышение
которой недопустимо.
Итог

5.

ристик трубы
В конце расчётов подбираются насосы, способные
обеспечить необходимые режимы перекачки
нефтепродукта. Как итог, по гидравлическим
характеристикам станции и трубы определяются
рабочие точки, то есть такие режимы работы
насосных станций при которых могут быть
Итог
расчетоврасходы.
обеспечены
определённые
Гидравлический расчёт
Четвёртой ступенью проектирования
магистрального трубопровода является
гидравлический расчет. В соответствии с РД-24-04000-КТН-064-14 (Приложение А) вычисляются все
необходимые параметры, итогом расчёта является
значение гидравлического уклона для
определённого расхода или общая гидравлическая
характеристика трубы.

6.

еский расчёт

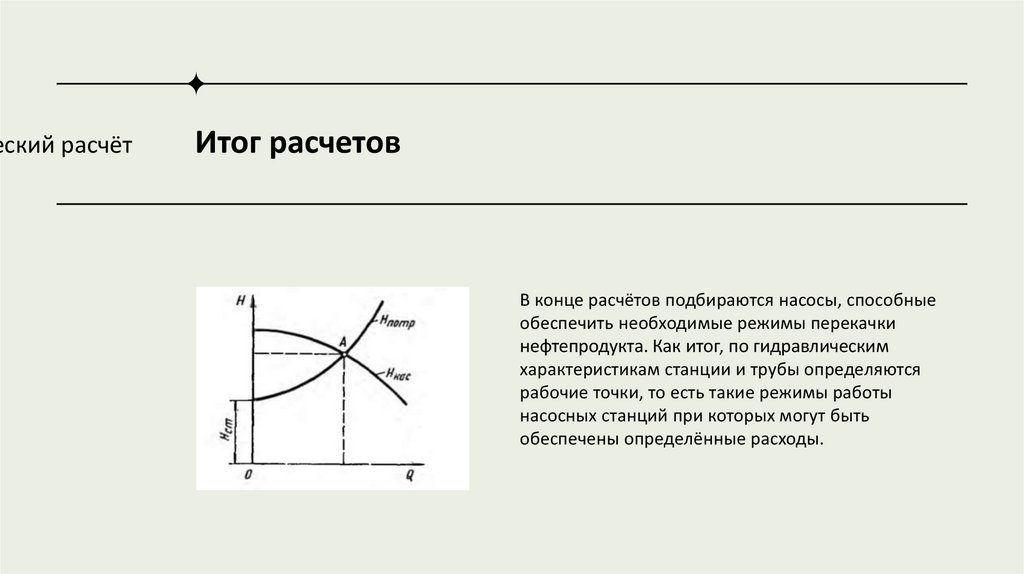

Итог расчетов
В конце расчётов подбираются насосы, способные
обеспечить необходимые режимы перекачки
нефтепродукта. Как итог, по гидравлическим
характеристикам станции и трубы определяются
рабочие точки, то есть такие режимы работы
насосных станций при которых могут быть
обеспечены определённые расходы.

7.

Спасибо за внимание
