Методология структурного анализа и проектирования (SADT)

1.

Институт Транспорта и Связи
ТЕМА 1. СУЩНОСТЬ И МЕТОДОЛОГИЯ
РЕИНЖИНИРИНГА БИЗНЕСПРОЦЕССОВ
Лекция 5:
МЕТОДОЛОГИЯ СТРУКТУРНОГО
АНАЛИЗА И ПРОЕКТИРОВАНИЯ
(SADT)
Доцент кафедры МЕНЕДЖМЕНТА
Доктор инженерных наук РОЛИК Юрий Анатольевич
Д-р Юрий Ролик
Слайд 1

2.

Тема 1, Лекция 5: Методология
структурного анализа и проектирования
(SADT)
Вопросы:
1. История создания SADT метода
2. Концепция и сферы применения
методологии
3. Принципы, синтаксис и основные
правила SADT- модели
4. Практическое применение SADTмоделирования
Д-р Юрий Ролик
Слайд 2

3.

Тема 1, Лекция 5: Методология
структурного анализа и проектирования
(SADT)
1. История создания SADT
метода
1. История создания SADT метода
Д-р Юрий Ролик
Слайд 3

4.

Тема 1, Лекция 5: Методология
структурного анализа и проектирования
(SADT)
1. История создания SADT
метода
Structured Analysis & Design
Technique (SADT)
-
1969 - 1973 годы - разработка
Дугласом Россом для ВВС США
метода SADT
Д-р Юрий Ролик
Слайд 4

5.

Тема 1, Лекция 5: Методология
структурного анализа и проектирования
(SADT)
-
1. История создания SADT
метода
Середина 70-х годов - в рамках
программы ICAM (Integrated
Computer Aided Manufacturing) для
военно-космических сил США
разработан стандарт IDEF (ICAM
DEFinition)
Д-р Юрий Ролик
Слайд 5

6.

Тема 1, Лекция 5: Методология
структурного анализа и проектирования
(SADT)
-
1. История создания SADT
метода
Конец 80-х - 90-е годы - разработка
программных средств поддержки
методологии SADT и стандарта
IDEF
Д-р Юрий Ролик
Слайд 6

7.

Тема 1, Лекция 5: Методология
структурного анализа и проектирования
(SADT)
2. Концепция и сферы
применения методологии

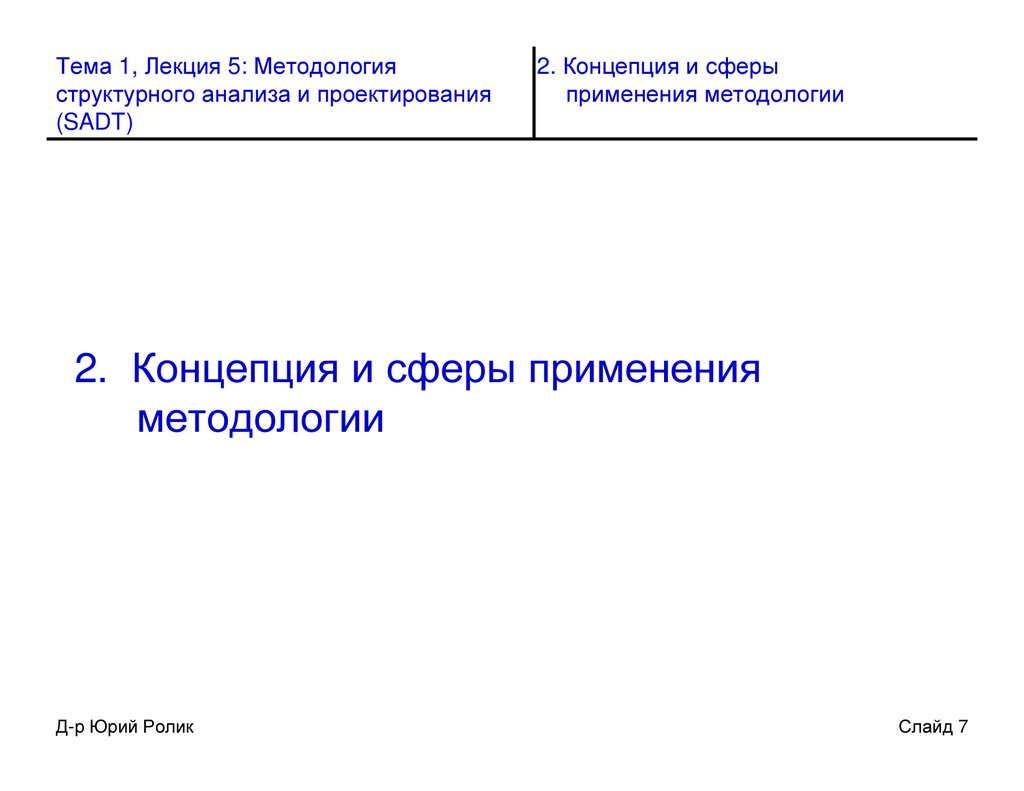

2. Концепция и сферы применения
методологии
Д-р Юрий Ролик
Слайд 7

8.

Тема 1, Лекция 5: Методология
структурного анализа и проектирования
(SADT)
2. Концепция и сферы
применения методологии

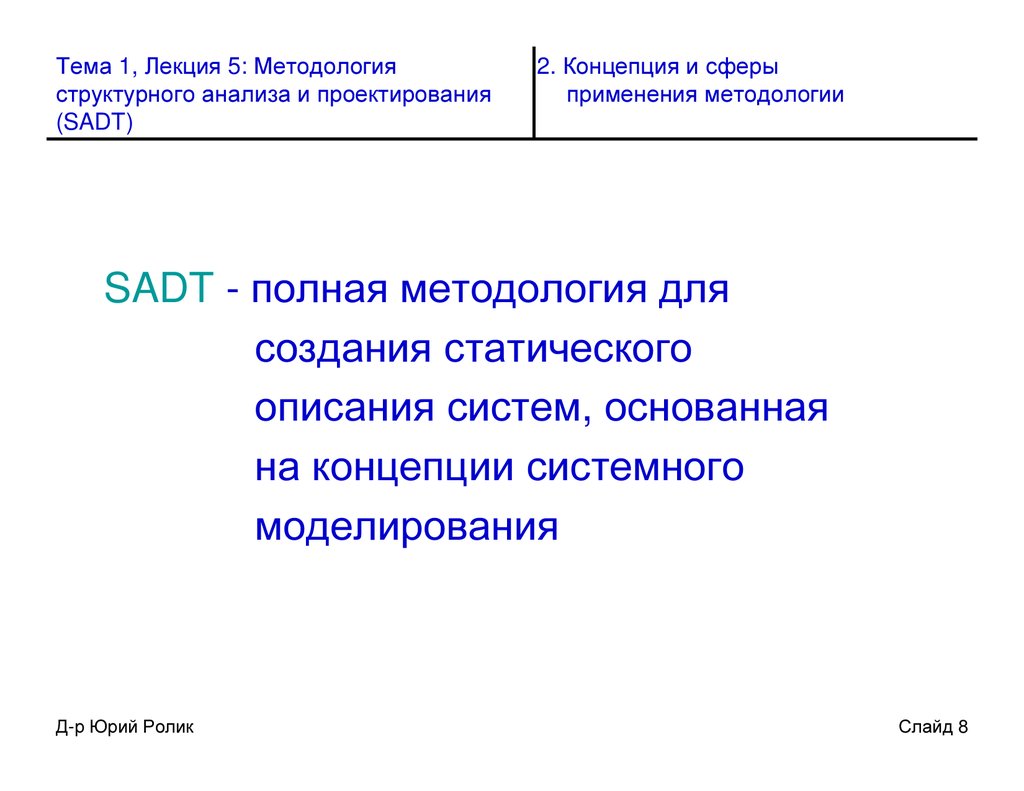

SADT - полная методология для
создания статического
описания систем, основанная
на концепции системного
моделирования
Д-р Юрий Ролик
Слайд 8

9.

Тема 1, Лекция 5: Методология
структурного анализа и проектирования
(SADT)
2. Концепция и сферы
применения
методологии

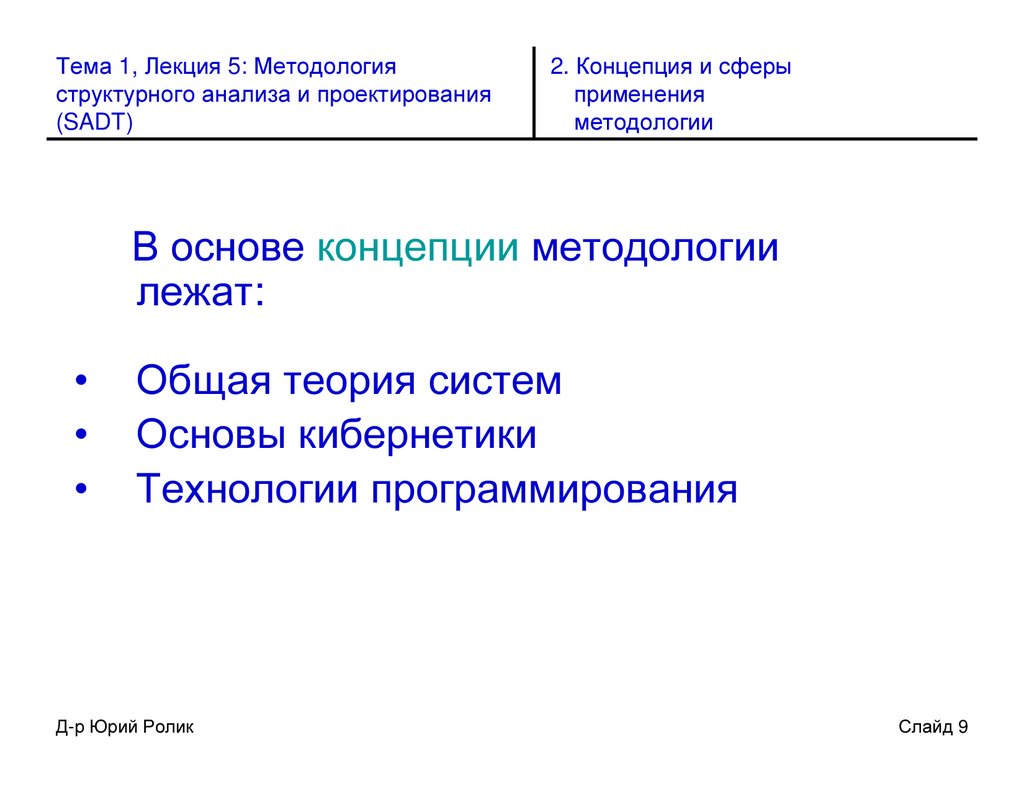

В основе концепции методологии
лежат:
Общая теория систем
Основы кибернетики
Технологии программирования
Д-р Юрий Ролик
Слайд 9

10.

Тема 1, Лекция 5: Методология
структурного анализа и проектирования
(SADT)
2. Концепция и сферы
применения методологии

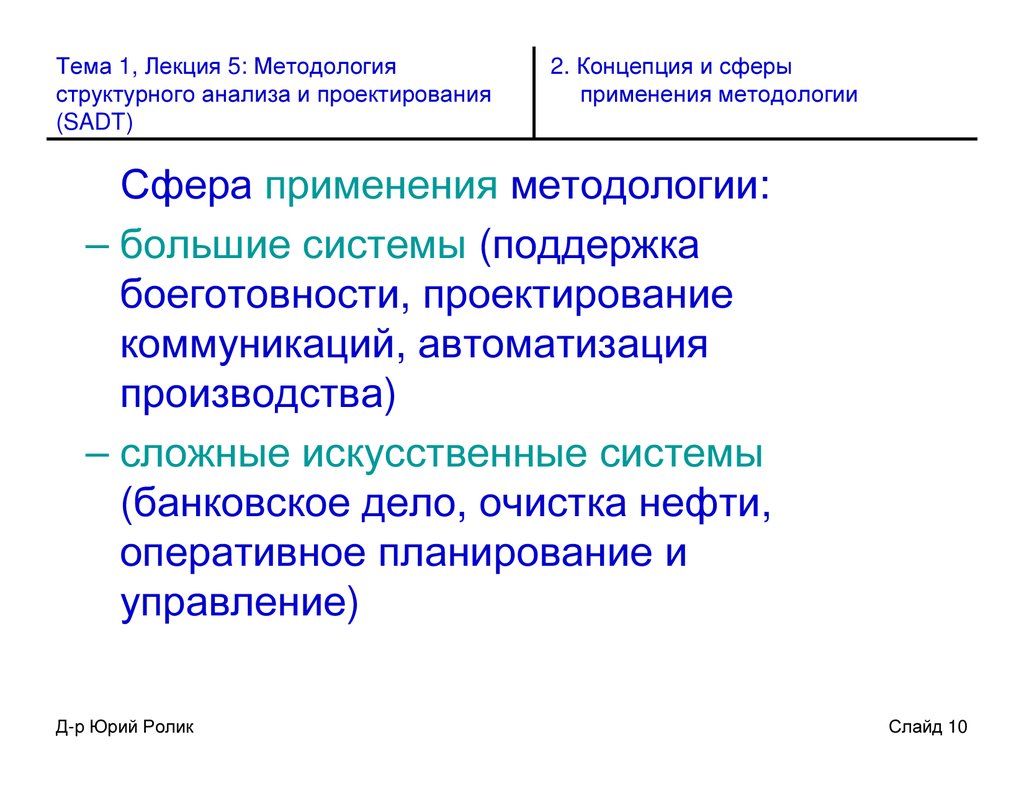

Сфера применения методологии:
– большие системы (поддержка
боеготовности, проектирование
коммуникаций, автоматизация
производства)
– сложные искусственные системы
(банковское дело, очистка нефти,
оперативное планирование и
управление)
Д-р Юрий Ролик
Слайд 10

11.

Тема 1, Лекция 5: Методология
структурного анализа и проектирования
(SADT)
3. Принципы, синтаксис и
основные правила SADT модели

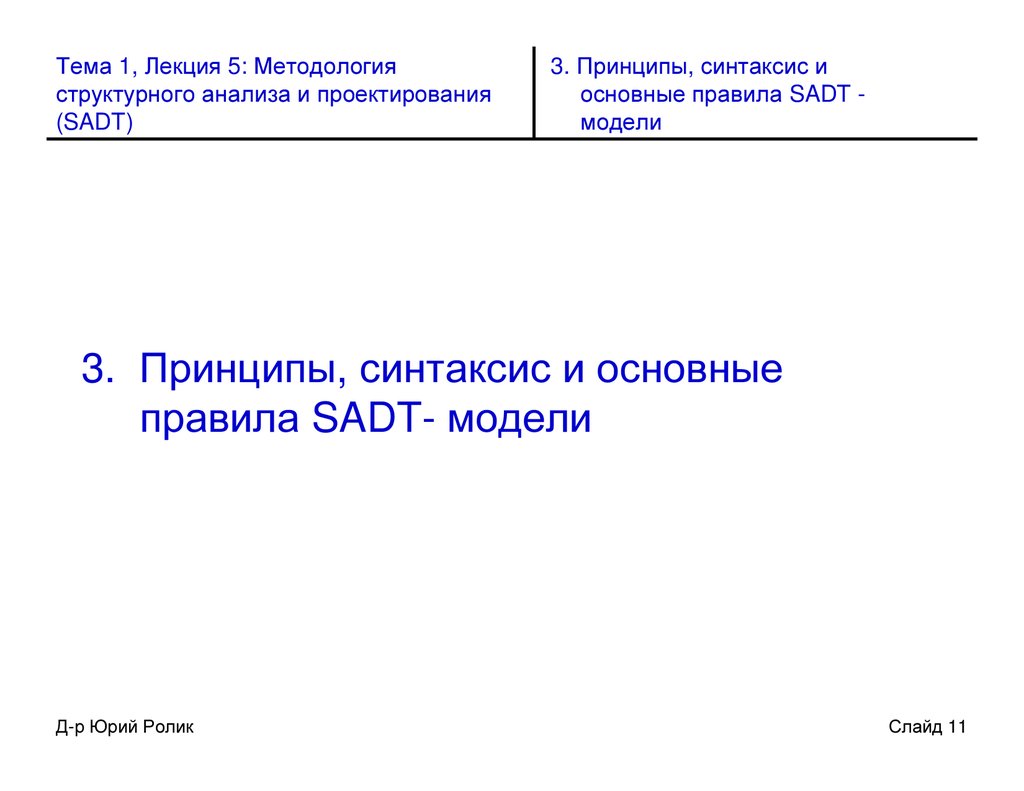

3. Принципы, синтаксис и основные
правила SADT- модели
Д-р Юрий Ролик
Слайд 11

12.

Тема 1, Лекция 5: Методология
структурного анализа и проектирования
(SADT)
3. Принципы, синтаксис и
основные правила SADT модели
Принципы SADT- моделирования:
прежде чем моделировать,
сформулируйте цель
модель должна иметь только один
субъект
у модели может быть только одна
точка зрения
Д-р Юрий Ролик
Слайд 12

13.

Тема 1, Лекция 5: Методология
структурного анализа и проектирования
(SADT)
1)
2)
3)
4)
3. Принципы, синтаксис и
основные правила SADT модели

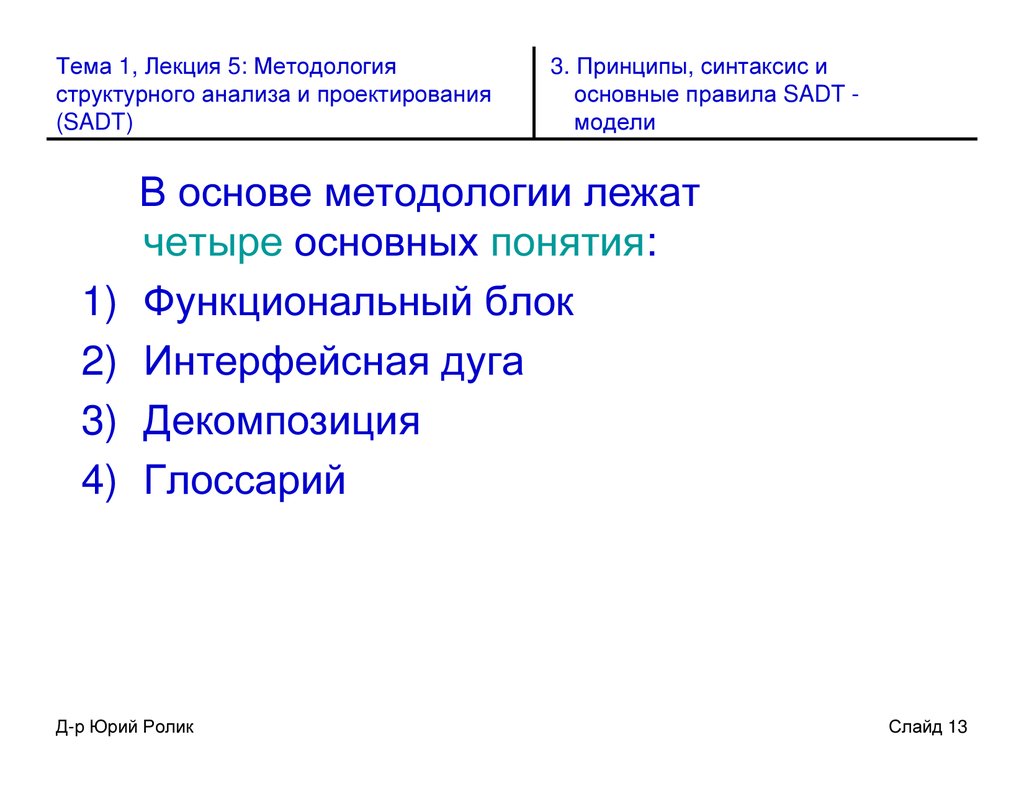

В основе методологии лежат
четыре основных понятия:
Функциональный блок
Интерфейсная дуга
Декомпозиция
Глоссарий
Д-р Юрий Ролик
Слайд 13

14.

Тема 1, Лекция 5: Методология
структурного анализа и проектирования
(SADT)
3. Принципы, синтаксис и
основные правила SADT модели

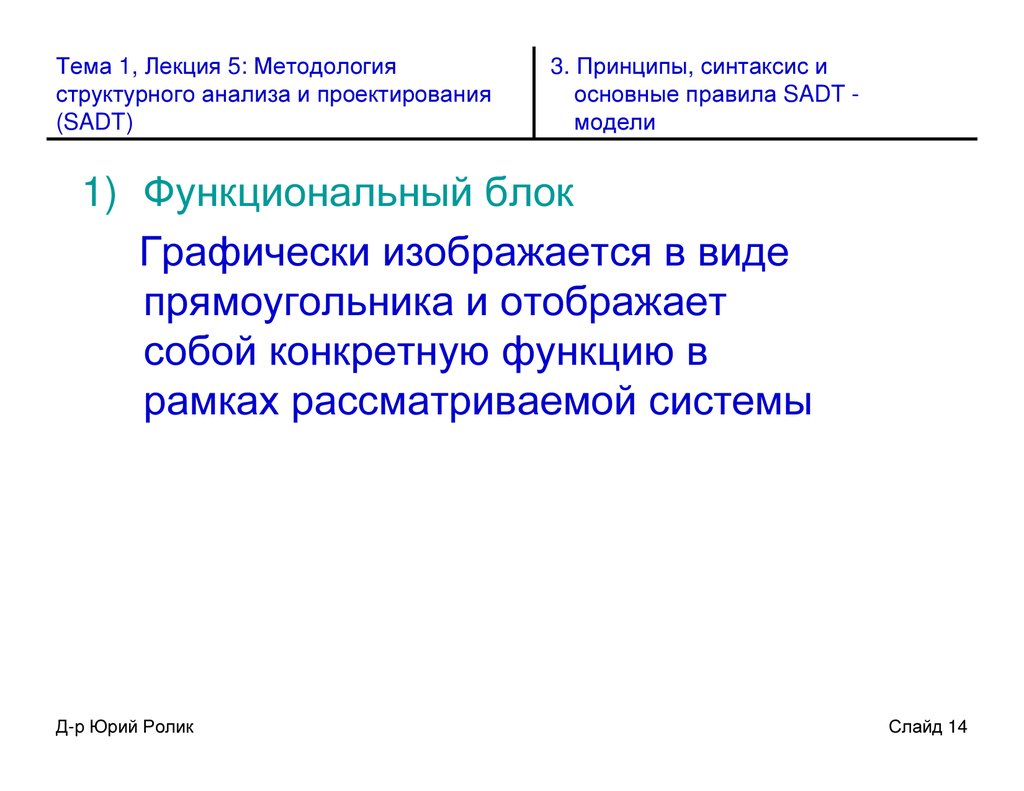

1) Функциональный блок
Графически изображается в виде
прямоугольника и отображает
собой конкретную функцию в
рамках рассматриваемой системы
Д-р Юрий Ролик
Слайд 14

15.

Тема 1, Лекция 5: Методология
структурного анализа и проектирования
(SADT)
3. Принципы, синтаксис и
основные правила SADT модели

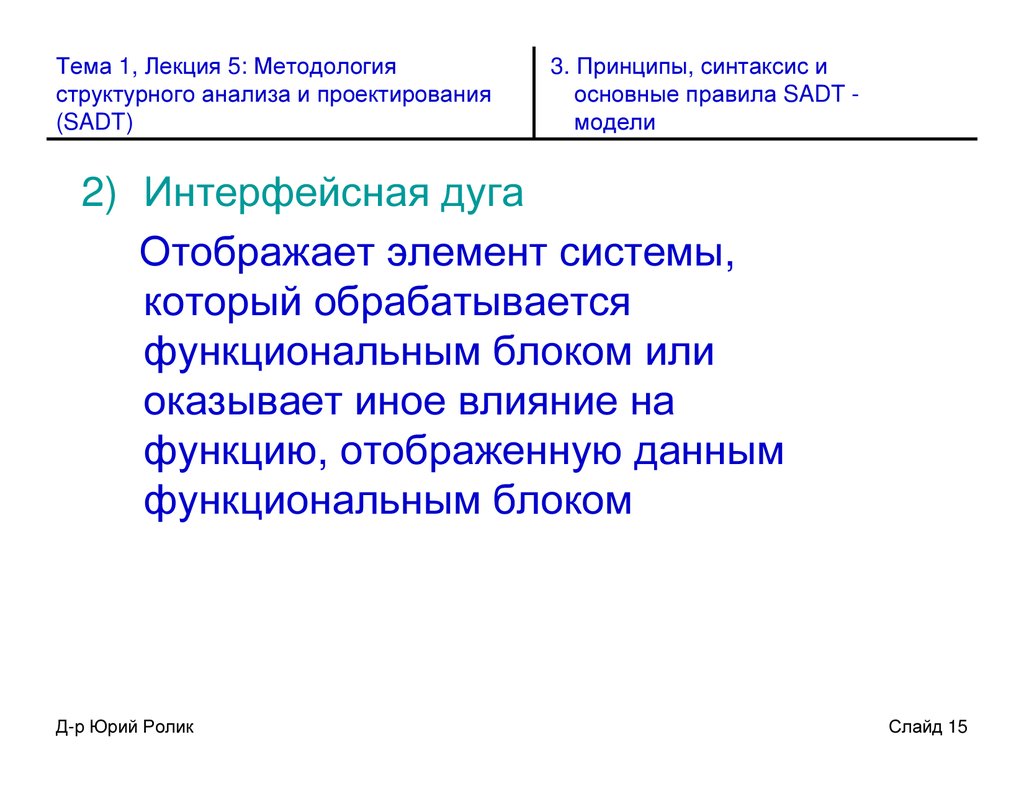

2) Интерфейсная дуга
Отображает элемент системы,
который обрабатывается
функциональным блоком или
оказывает иное влияние на
функцию, отображенную данным
функциональным блоком
Д-р Юрий Ролик
Слайд 15

16.

Тема 1, Лекция 5: Методология
структурного анализа и проектирования
(SADT)
3. Принципы, синтаксис и
основные правила SADT модели

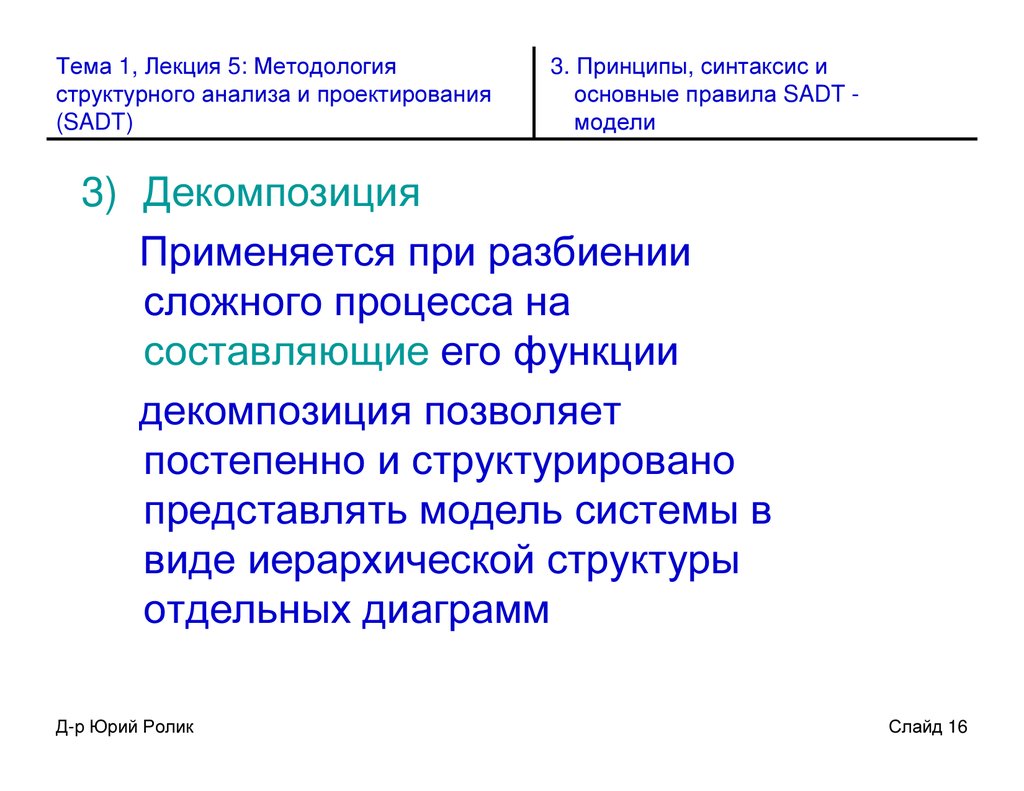

3) Декомпозиция
Применяется при разбиении
сложного процесса на
составляющие его функции
декомпозиция позволяет
постепенно и структурировано
представлять модель системы в
виде иерархической структуры
отдельных диаграмм
Д-р Юрий Ролик
Слайд 16

17.

Тема 1, Лекция 5: Методология
структурного анализа и проектирования
(SADT)
3. Принципы, синтаксис и
основные правила SADT модели

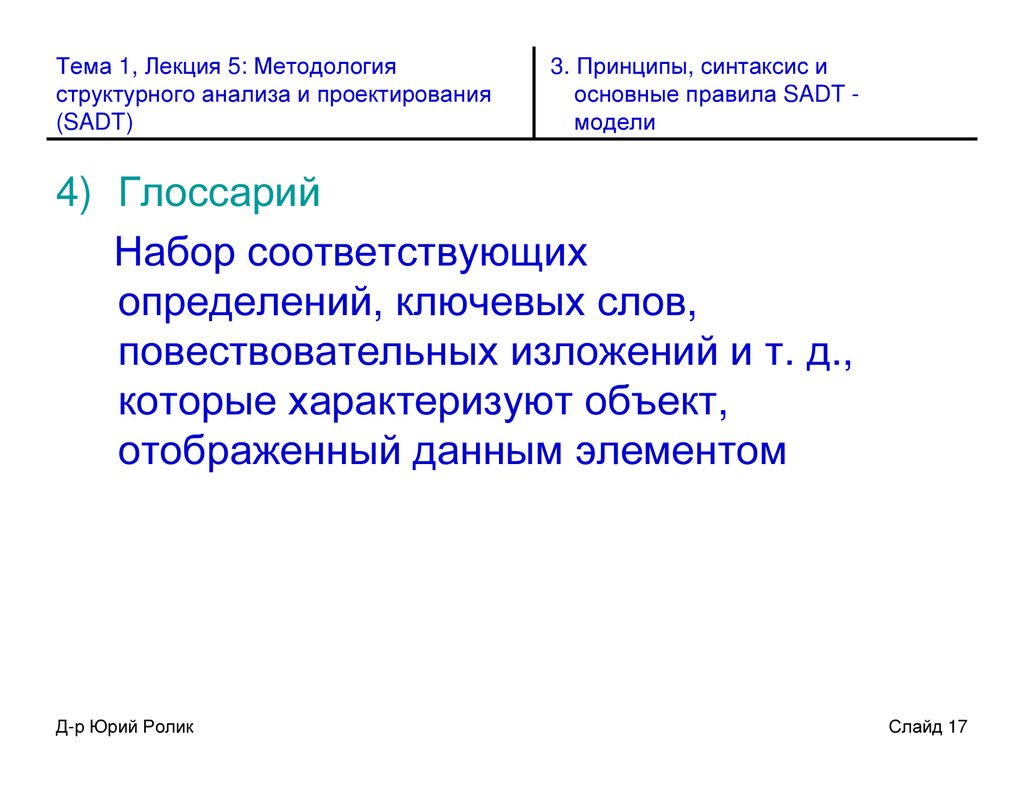

4) Глоссарий
Набор соответствующих
определений, ключевых слов,
повествовательных изложений и т. д.,
которые характеризуют объект,
отображенный данным элементом
Д-р Юрий Ролик
Слайд 17

18.

Тема 1, Лекция 5: Методология
структурного анализа и проектирования
(SADT)
3. Принципы, синтаксис и
основные правила SADT модели

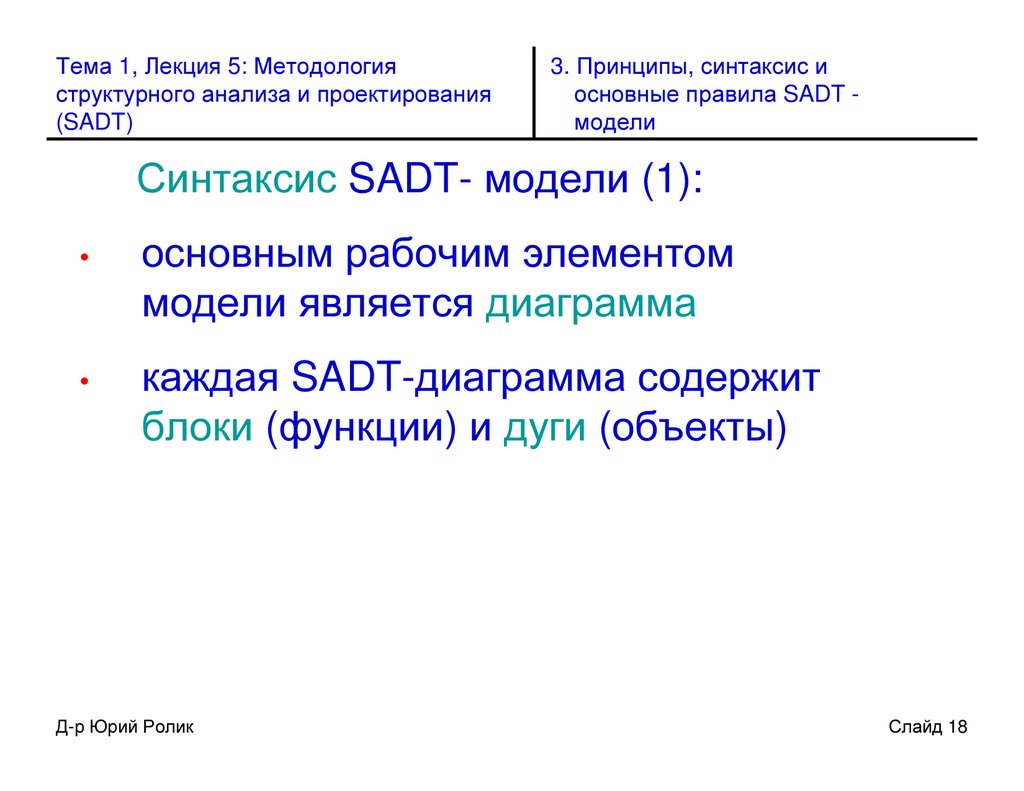

Синтаксис SADT- модели (1):
основным рабочим элементом
модели является диаграмма
каждая SADT-диаграмма содержит
блоки (функции) и дуги (объекты)
Д-р Юрий Ролик
Слайд 18

19.

Тема 1, Лекция 5: Методология
структурного анализа и проектирования
(SADT)
3. Принципы, синтаксис и
основные правила SADT модели
Синтаксис SADT- модели (2):
каждая сторона блока имеет
особое, вполне определенное
назначение
каждый блок и каждая дуга могут
быть декомпозированы
Д-р Юрий Ролик
Слайд 19

20.

Тема 1, Лекция 5: Методология
структурного анализа и проектирования
(SADT)
3. Принципы, синтаксис и
основные правила SADT модели

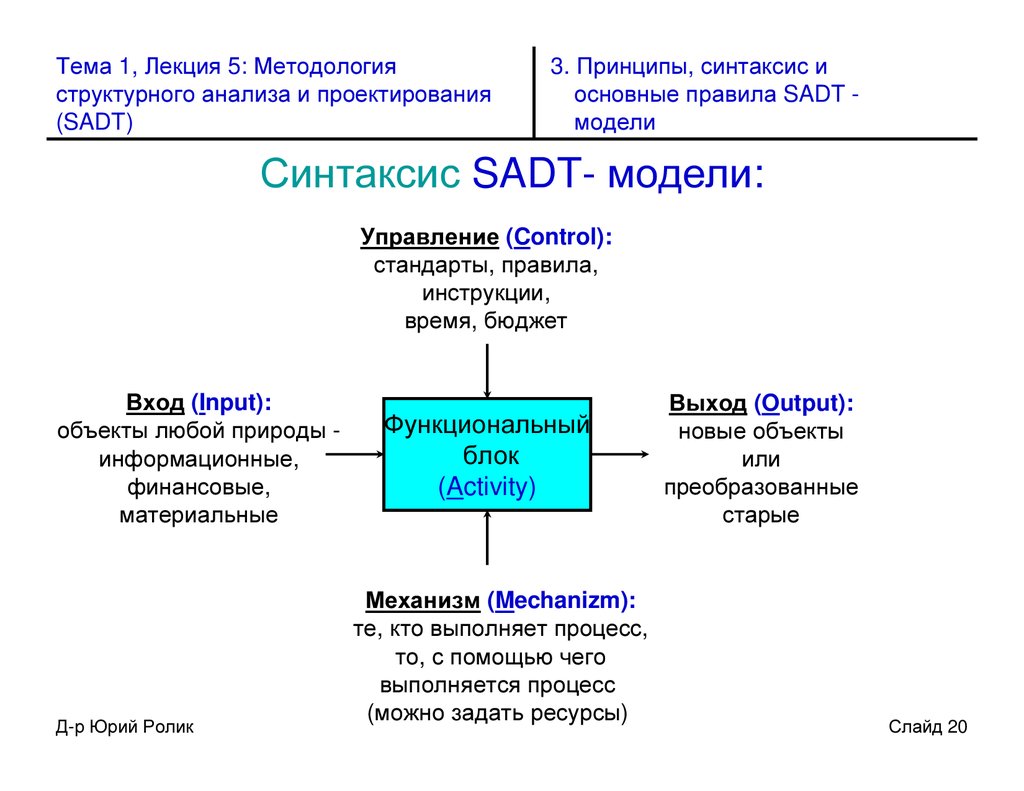

Синтаксис SADT- модели:
Управление (Control):
стандарты, правила,
инструкции,
время, бюджет
Вход (Input):
объекты любой природы информационные,
финансовые,
материальные
Д-р Юрий Ролик
Функциональный
блок
(Activity)
Механизм (Mechanizm):
те, кто выполняет процесс,
то, с помощью чего
выполняется процесс
(можно задать ресурсы)
Выход (Output):
новые объекты
или
преобразованные
старые
Слайд 20

21.

Тема 1, Лекция 5: Методология
структурного анализа и проектирования
(SADT)
3. Принципы, синтаксис и
основные правила SADT модели

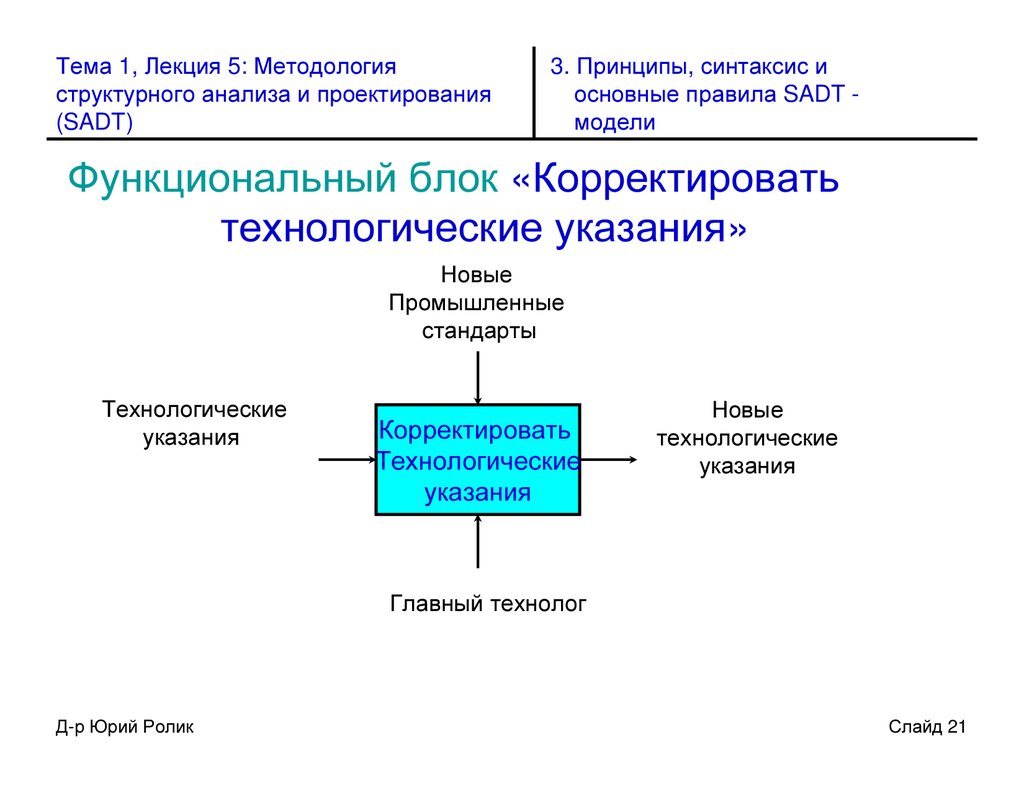

Функциональный блок «Корректировать
технологические указания»
Новые
Промышленные
стандарты
Технологические
указания
Корректировать
Технологические
указания
Новые
технологические
указания
Главный технолог
Д-р Юрий Ролик
Слайд 21

22.

Тема 1, Лекция 5: Методология
структурного анализа и проектирования
(SADT)
3. Принципы, синтаксис и
основные правила SADT модели

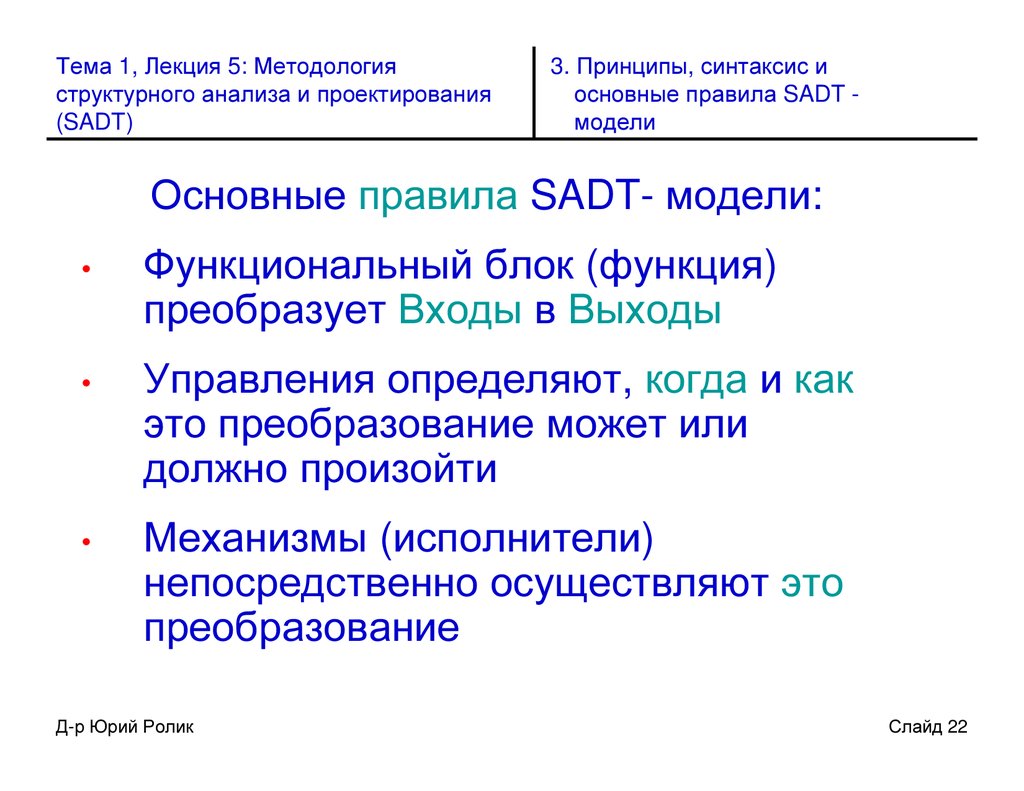

Основные правила SADT- модели:
Функциональный блок (функция)
преобразует Входы в Выходы
Управления определяют, когда и как
это преобразование может или
должно произойти
Механизмы (исполнители)
непосредственно осуществляют это
преобразование
Д-р Юрий Ролик
Слайд 22

23.

Тема 1, Лекция 5: Методология
структурного анализа и проектирования
(SADT)
3. Принципы, синтаксис и
основные правила SADT модели
Синтаксис SADT- модели:
Объекты (дуги) являются
интерфейсами между функциями
системы, а также между системой и
окружающей средой
Д-р Юрий Ролик
Слайд 23

24.

Тема 1, Лекция 5: Методология
структурного анализа и проектирования
(SADT)
3. Принципы, синтаксис и
основные правила SADT модели
Основные объекты в нотациях
Наименован
ие
Описание
Модуль
поведения
(UOB)
Объект служит для
описания функций
(процедур, работ),
выполняемых
подразделениями/
сотрудниками
предприятия
Стрелка
слева
Стрелка описывает
входящие документы,
информацию,
материальные
ресурсы,
необходимые для
выполнения функций
Д-р Юрий Ролик
Графическое
представление
Слайд 24

25.

Тема 1, Лекция 5: Методология
структурного анализа и проектирования
(SADT)
3. Принципы, синтаксис и
основные правила SADT модели

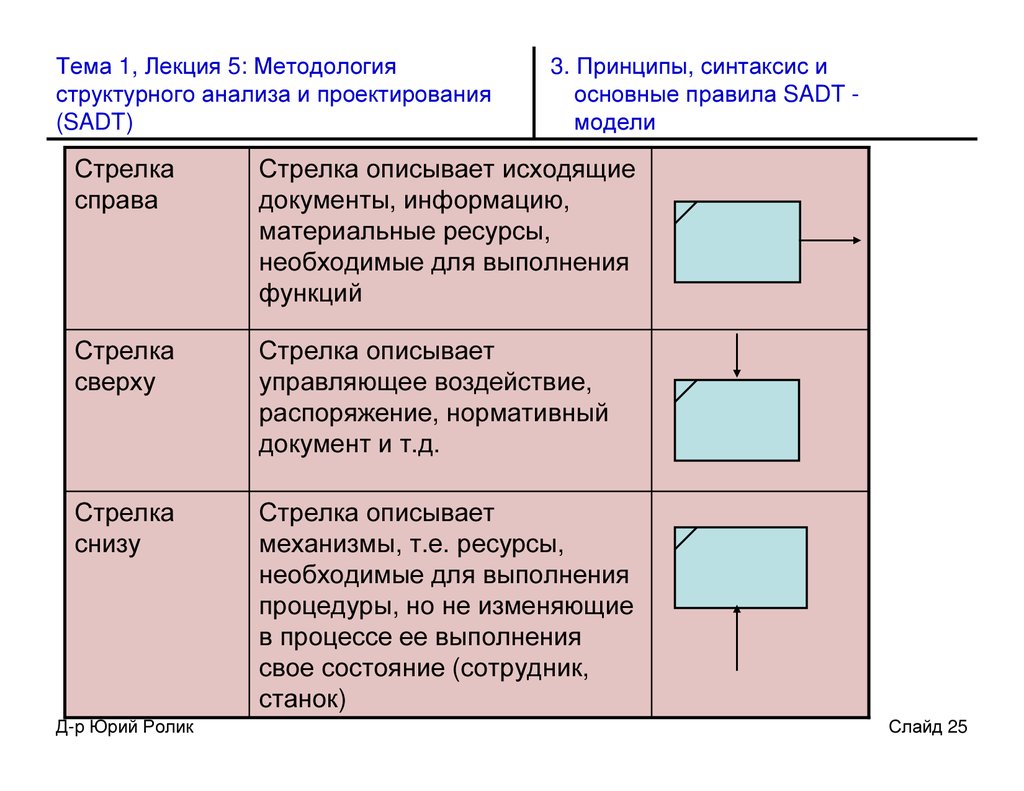

Стрелка
справа
Стрелка описывает исходящие
документы, информацию,
материальные ресурсы,
необходимые для выполнения
функций
Стрелка
сверху
Стрелка описывает
управляющее воздействие,
распоряжение, нормативный
документ и т.д.
Стрелка
снизу
Стрелка описывает
механизмы, т.е. ресурсы,
необходимые для выполнения
процедуры, но не изменяющие
в процессе ее выполнения
свое состояние (сотрудник,
станок)
Д-р Юрий Ролик
Слайд 25

26.

Тема 1, Лекция 5: Методология
структурного анализа и проектирования
(SADT)
3. Принципы, синтаксис и
основные правила SADT модели

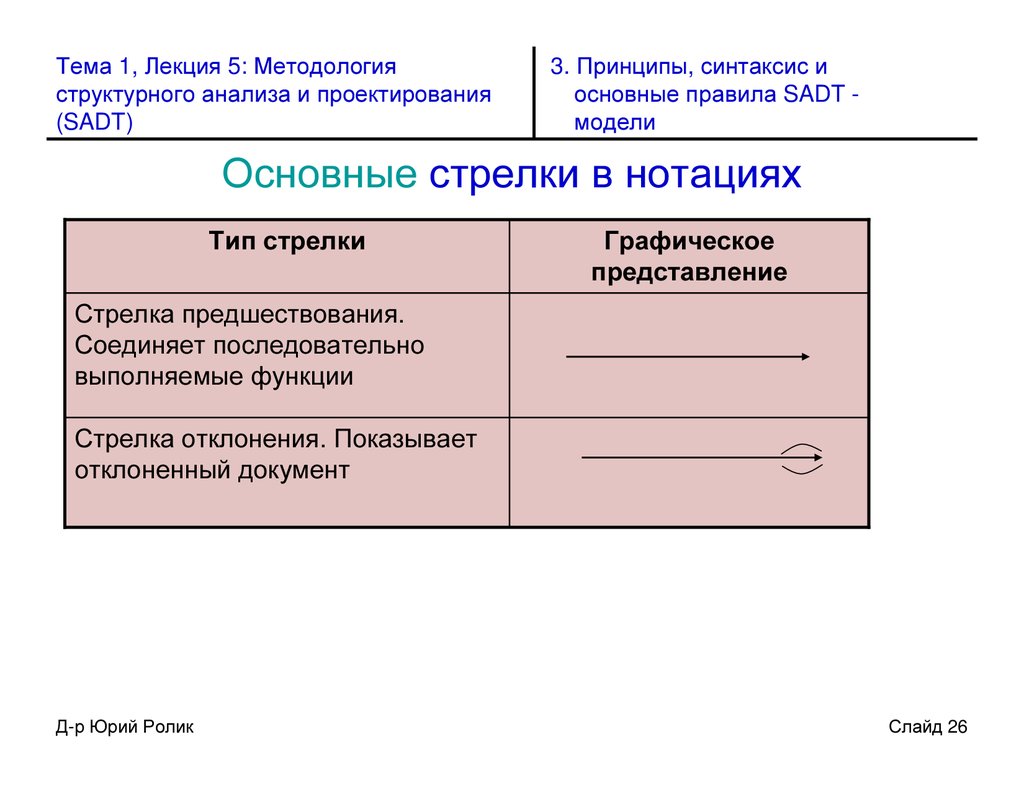

Основные стрелки в нотациях
Тип стрелки
Графическое
представление
Стрелка предшествования.
Соединяет последовательно
выполняемые функции
Стрелка отклонения. Показывает
отклоненный документ
Д-р Юрий Ролик
Слайд 26

27.

Тема 1, Лекция 5: Методология
структурного анализа и проектирования
(SADT)
3. Принципы, синтаксис и
основные правила SADT модели

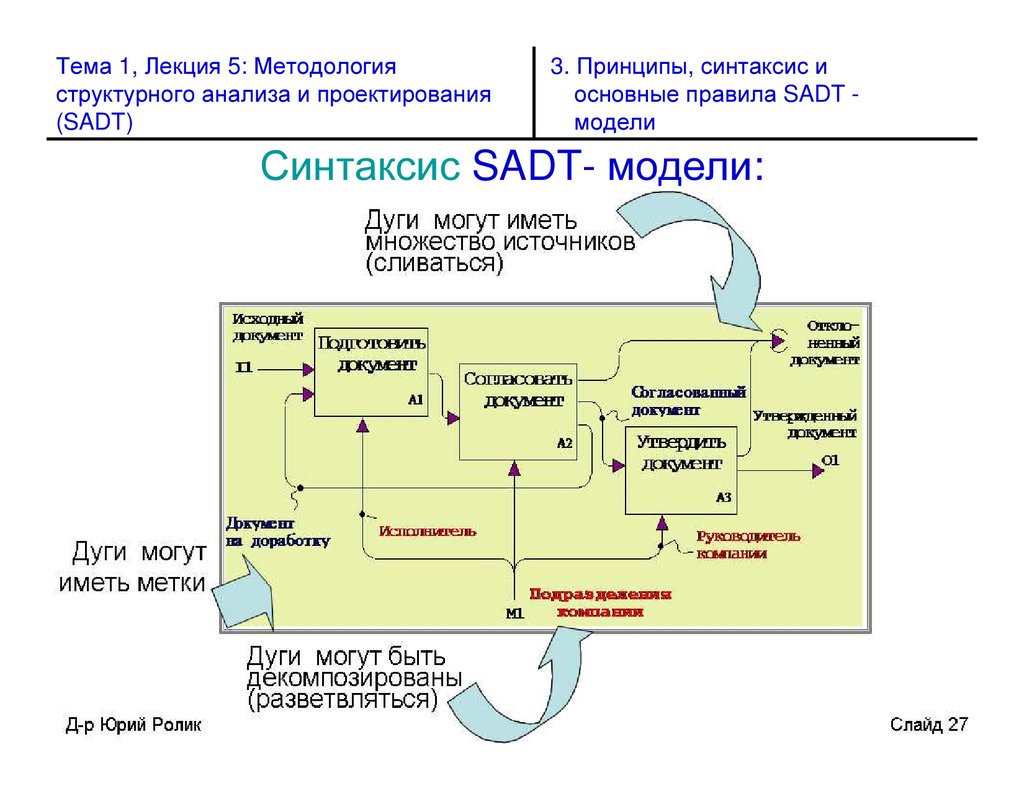

Синтаксис SADT- модели:

28.

Тема 1, Лекция 5: Методология
структурного анализа и проектирования
(SADT)
3. Принципы, синтаксис и
основные правила SADT модели

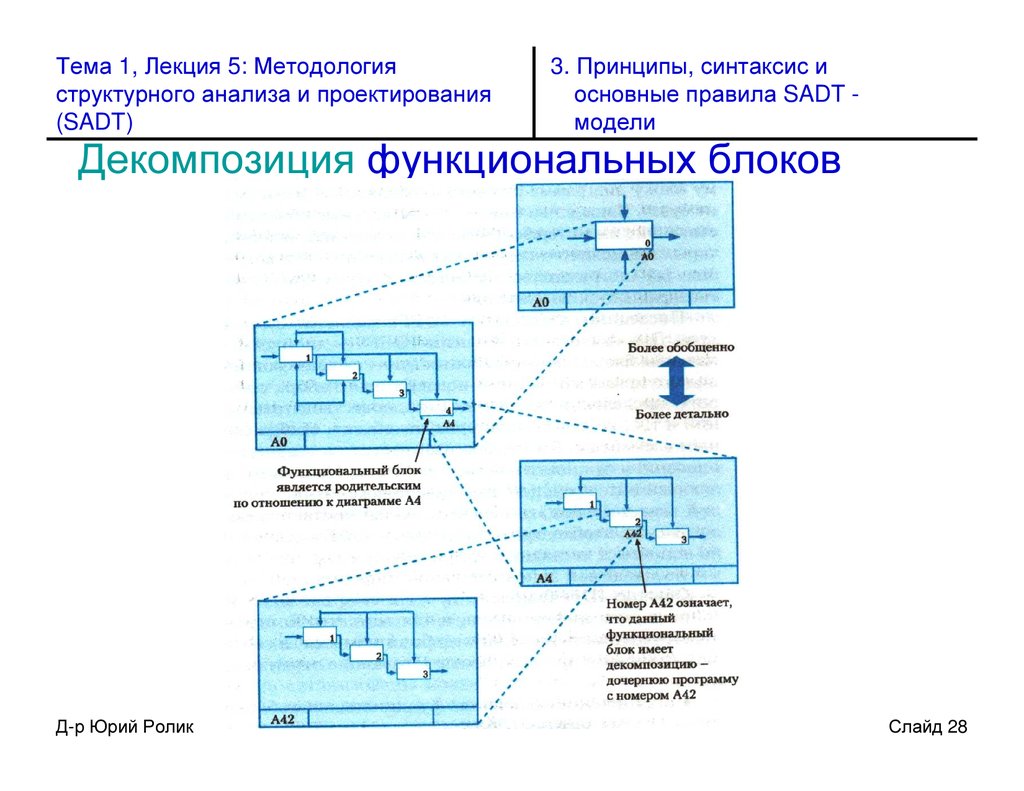

Декомпозиция функциональных блоков
Д-р Юрий Ролик
Слайд 28

29.

Тема 1, Лекция 5: Методология
структурного анализа и проектирования
(SADT)
3. Принципы, синтаксис и
основные правила SADT модели

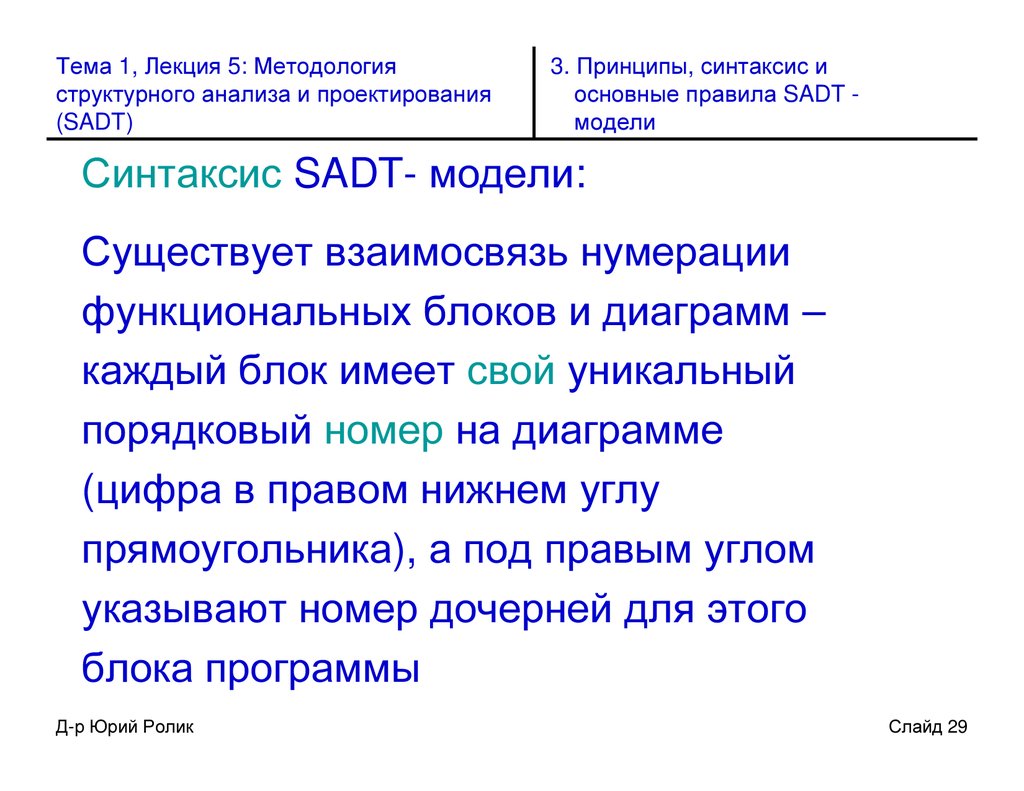

Синтаксис SADT- модели:
Существует взаимосвязь нумерации
функциональных блоков и диаграмм –
каждый блок имеет свой уникальный
порядковый номер на диаграмме
(цифра в правом нижнем углу
прямоугольника), а под правым углом
указывают номер дочерней для этого
блока программы
Д-р Юрий Ролик
Слайд 29

30.

Тема 1, Лекция 5: Методология
структурного анализа и проектирования
(SADT)
3. Принципы, синтаксис и
основные правила SADT модели

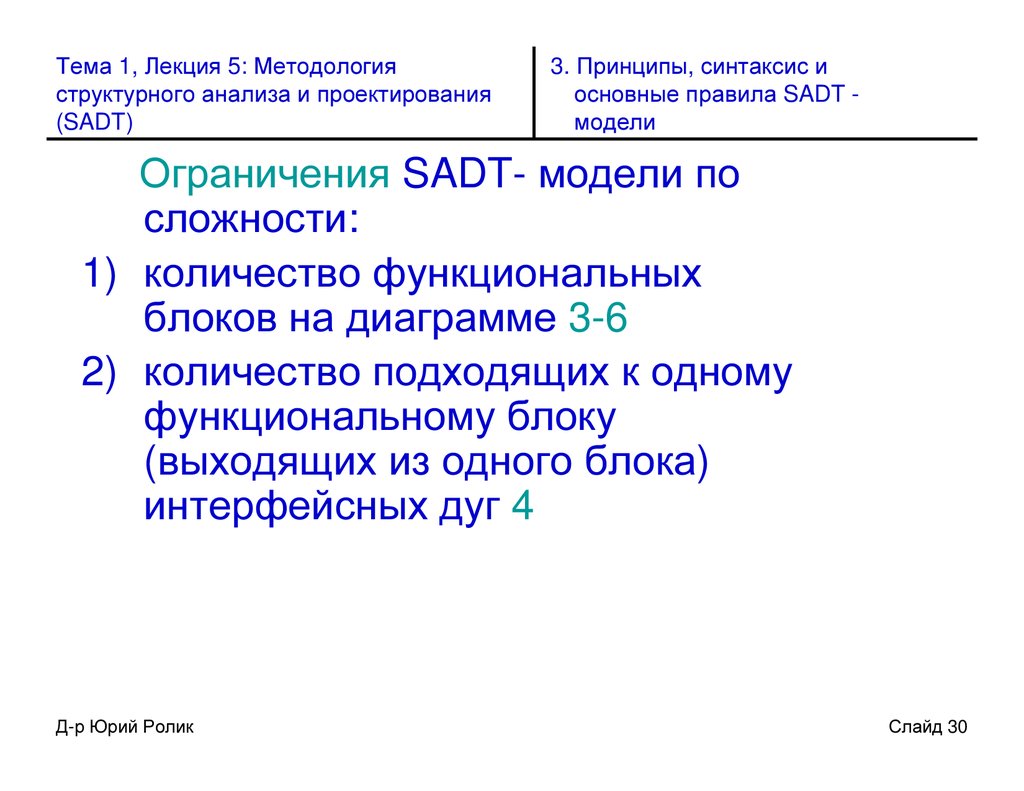

Ограничения SADT- модели по
сложности:
1) количество функциональных
блоков на диаграмме 3-6
2) количество подходящих к одному
функциональному блоку
(выходящих из одного блока)
интерфейсных дуг 4
Д-р Юрий Ролик
Слайд 30

31.

Тема 1, Лекция 5: Методология
структурного анализа и проектирования
(SADT)
3. Принципы, синтаксис и
основные правила SADT модели

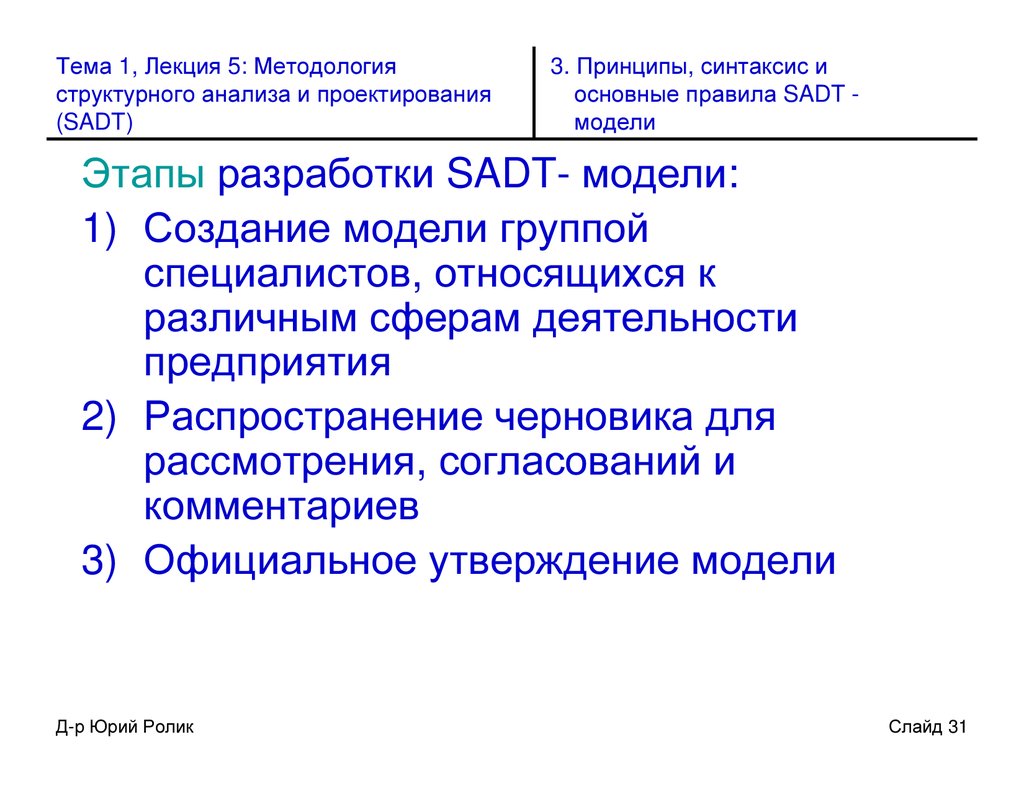

Этапы разработки SADT- модели:
1) Создание модели группой
специалистов, относящихся к
различным сферам деятельности
предприятия
2) Распространение черновика для
рассмотрения, согласований и
комментариев
3) Официальное утверждение модели
Д-р Юрий Ролик
Слайд 31

32.

Тема 1, Лекция 5: Методология
структурного анализа и проектирования
(SADT)

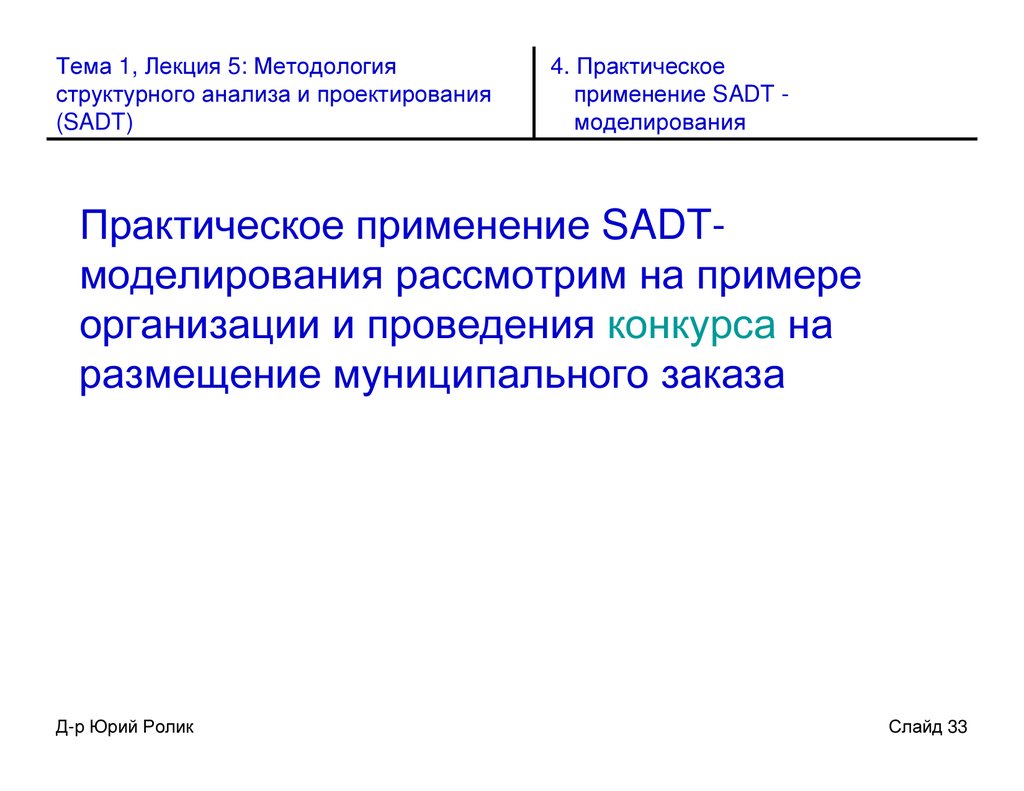

4. Практическое
применение SADT моделирования
4. Практическое применение SADTмоделирования
Д-р Юрий Ролик
Слайд 32

33.

Тема 1, Лекция 5: Методология
структурного анализа и проектирования
(SADT)
4. Практическое
применение SADT моделирования
Практическое применение SADTмоделирования рассмотрим на примере
организации и проведения конкурса на
размещение муниципального заказа
Д-р Юрий Ролик
Слайд 33

34.

Тема 1, Лекция 5: Методология
структурного анализа и проектирования
(SADT)
4. Практическое
применение SADT моделирования
Модель описывает порядок подготовки
и проведения конкурсного отбора по
определению поставщика (подрядчика)
на право заключения договора на
поставку товаров, производство работ
или оказание услуг для нужд
муниципального хозяйства за счет
бюджетных и иных средств
Д-р Юрий Ролик
Слайд 34

35.

Тема 1, Лекция 5: Методология
структурного анализа и проектирования
(SADT)
4. Практическое
применение SADT моделирования
Выполнение муниципального заказа
Положение о
муниципальном заказе
Муниципальные
нужды
Выполнение
муниципального
заказа А0
Договор о
проведении работ
Представитель
мэрии
Д-р Юрий Ролик
Слайд 35

36.

Тема 1, Лекция 5: Методология
структурного анализа и проектирования
(SADT)
4. Практическое
применение SADT моделирования
Выполнение муниципального заказа
Выполнение муниципального
заказа
А0
Проведение
подготовительных
действий
А1
Проведение
оценки
предложений А2
Определение вида
конкурса
Отбор соискателей
Разрешение
организационных
вопросов
Подготовка
квалифицированного
заключения
Объявление о конкурсе
через СМИ или рассылка
извещений
Определение
победителя
Заключение
договора
А3
Уведомление
проигравших
Подготовка договора
на оговоренных
условиях
Подписание договора
Сбор и регистрация заявок
и обеспечения (если
предусмотрено)
Д-р Юрий Ролик
Слайд 36

37.

Тема 1, Лекция 5: Методология
структурного анализа и проектирования
(SADT)
Д-р Юрий Ролик
4. Практическое
применение SADT моделирования
Слайд 37

38.

Тема 1, Лекция 5: Методология
структурного анализа и проектирования
(SADT)
Д-р Юрий Ролик
4. Практическое
применение SADT моделирования
Слайд 38

39.

Тема 1, Лекция 5: Методология
структурного анализа и проектирования
(SADT)
Д-р Юрий Ролик
4. Практическое
применение SADT моделирования
Слайд 39

40.

Тема 1, Лекция 5: Методология
структурного анализа и проектирования
(SADT)
Д-р Юрий Ролик
4. Практическое
применение SADT моделирования
Слайд 40

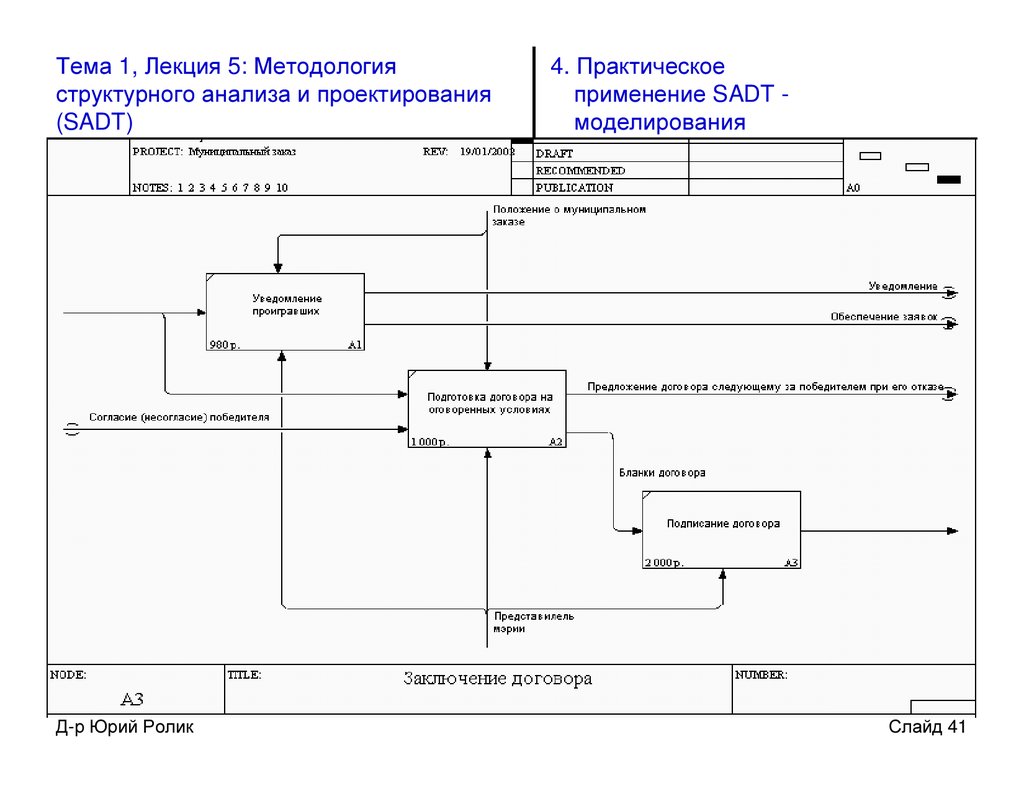

41.

Тема 1, Лекция 5: Методология
структурного анализа и проектирования
(SADT)
Д-р Юрий Ролик
4. Практическое
применение SADT моделирования
Слайд 41

42.

Тема 1. Сущность и методология реинжиниринга бизнес-процессов
Лекция 5: Методология структурного анализа и проектирования (SADT)
ЛИТЕРАТУРА
1. Абдикеев Н.М., Данько Т.П., Ильдеменов С.В., Киселев А.Д.
Реинжиниринг бизнес-процессов. – М.: Изд-во Эксмо, 2005 –
с. 255-263.
Д-р Юрий Ролик
Слайд 42

43.

Институт Транспорта и Связи
СПАСИБО ЗА ВНИМАНИЕ!
Д-р Юрий Ролик
Слайд 43
