Индустриальные крыши. Совмещённые покрытия

1.

КОМИТЕТ ПО НАУКЕ И ВЫСШЕЙ ШКОЛЕ ПРАВИТЕЛЬСТВА
САНКТ-ПЕТЕРБУРГА
САНКТ-ПЕТЕРБУРГСКОЕ ГОСУДАРСТВЕННОЕ
БЮДЖЕТНОЕ ПРОФЕССИОНАЛЬНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ
«САНКТ-ПЕТЕРБУРГСКИЙ
АРХИТЕКТУРНО- СТРОИТЕЛЬНЫЙ
КОЛЛЕДЖ»
Индустриальные крыши.
Совмещённые покрытия.

2.

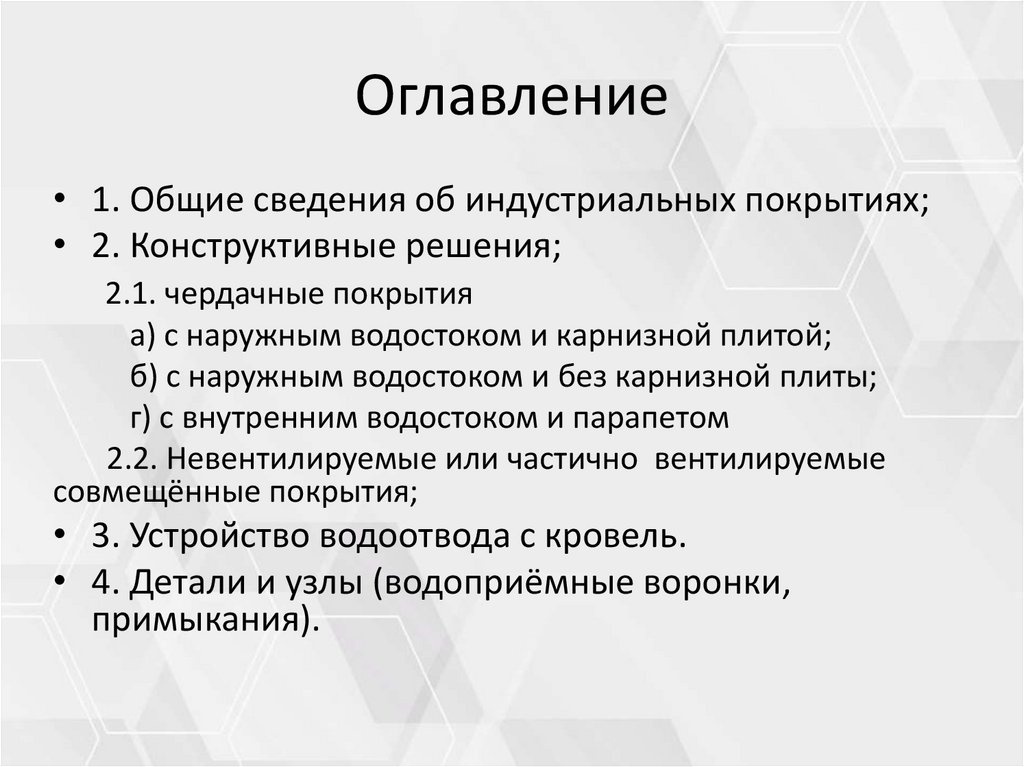

Оглавление
• 1. Общие сведения об индустриальных покрытиях;
• 2. Конструктивные решения;

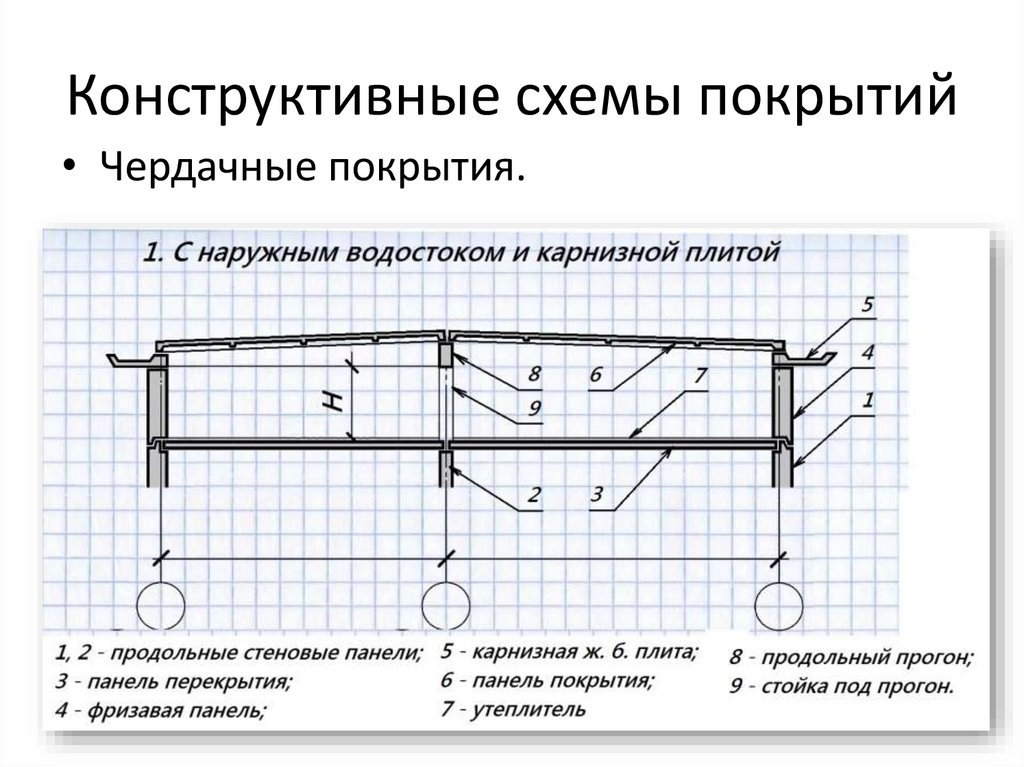

2.1. чердачные покрытия
а) с наружным водостоком и карнизной плитой;

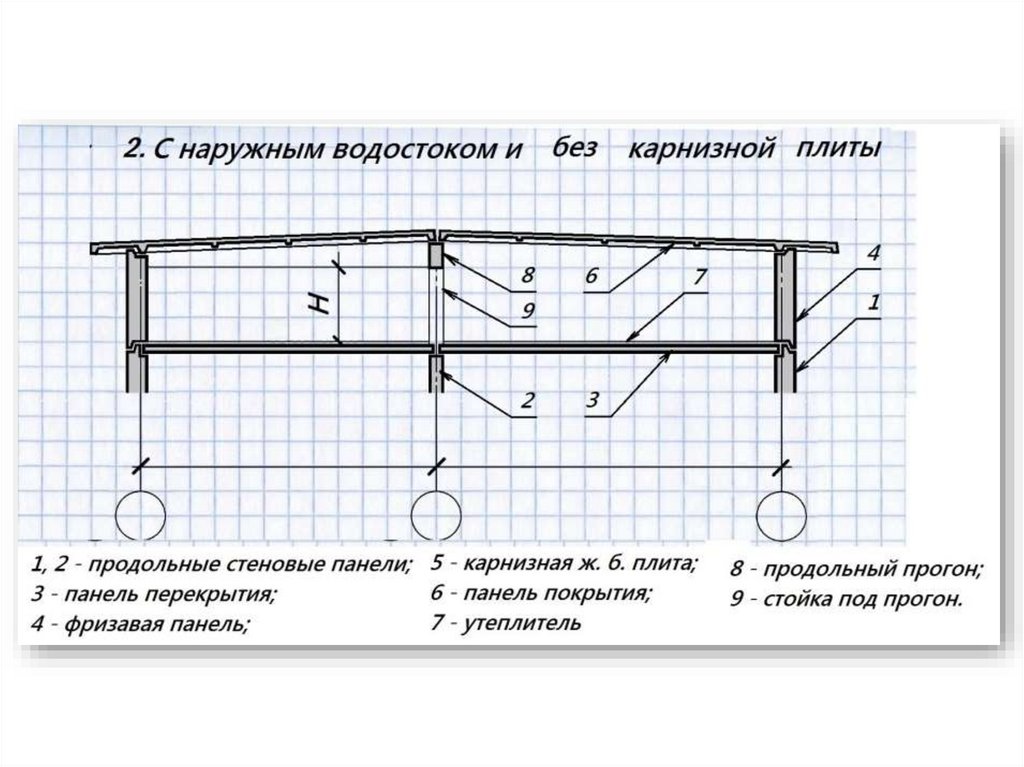

б) с наружным водостоком и без карнизной плиты;

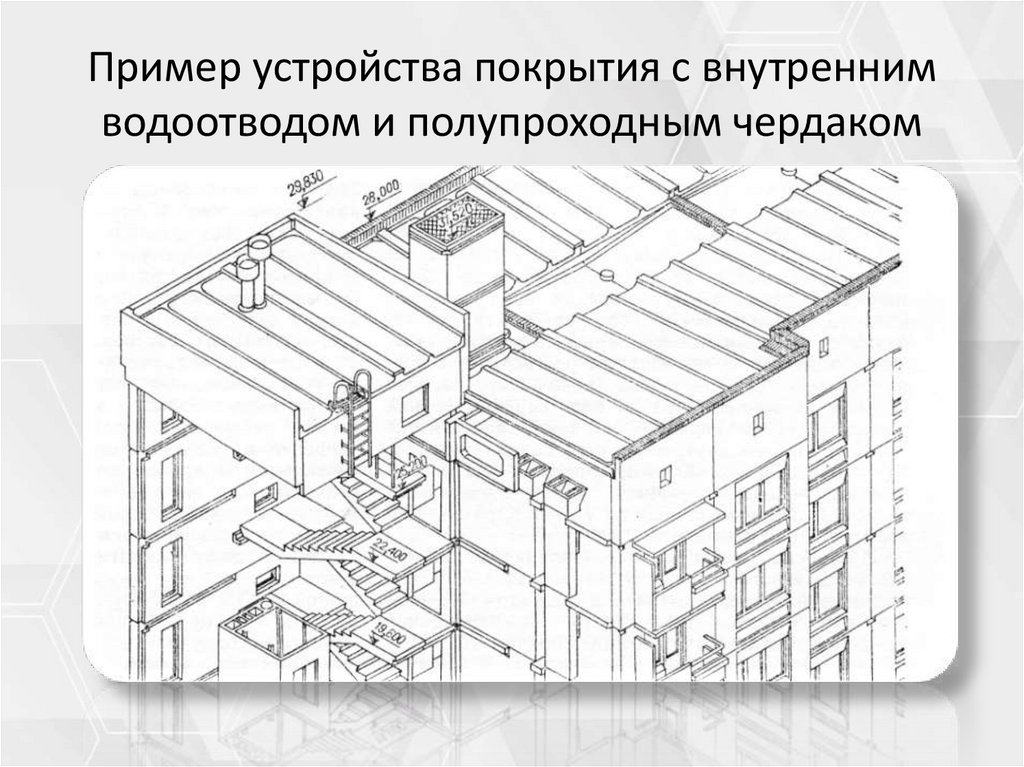

г) с внутренним водостоком и парапетом
2.2. Невентилируемые или частично вентилируемые
совмещённые покрытия;
• 3. Устройство водоотвода с кровель.

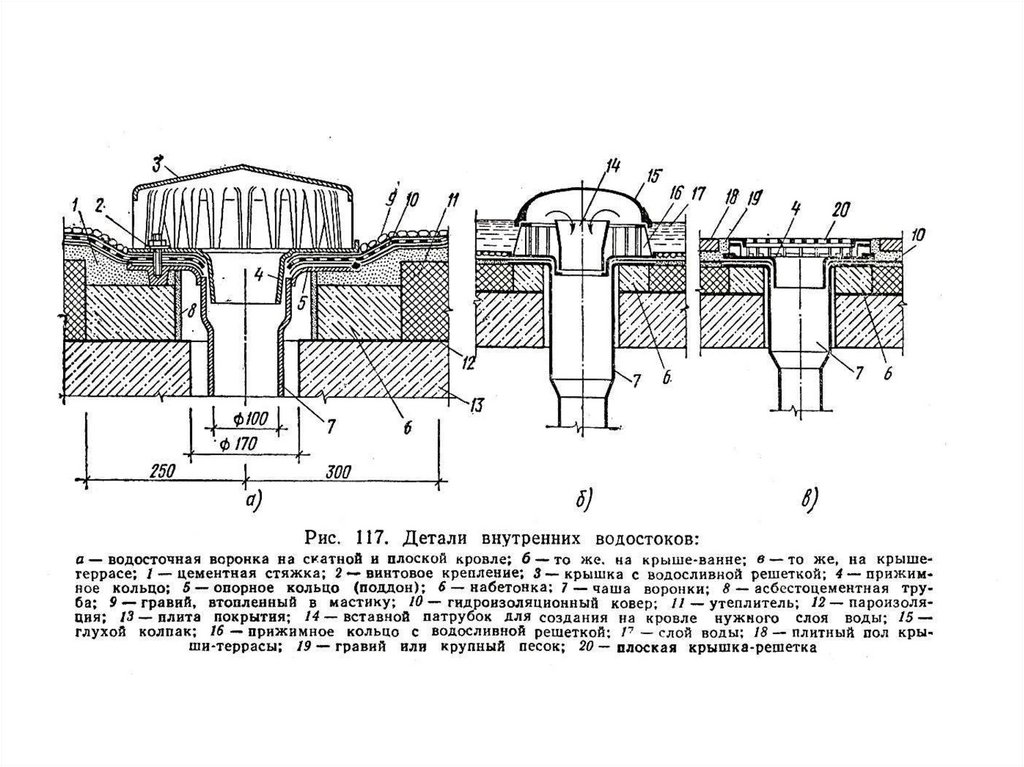

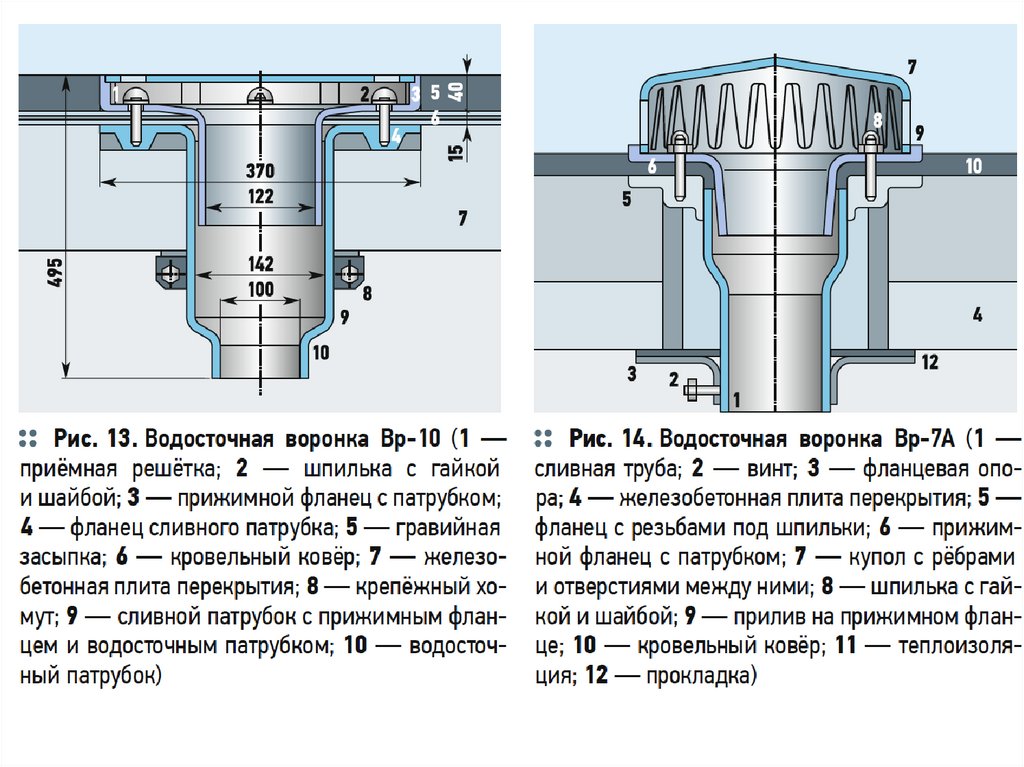

• 4. Детали и узлы (водоприёмные воронки,
примыкания).

3.

Индустриальные покрытия можно
разделить на 3-и группы:
1 Вентилируемые:
а). С проходным чердаком и высотой помещения 1,8 м;
б). С полупроходным чердаком и высотой помещения 1,2-1,6 м;
в). С Непроходным или микрочердаком и высотой продуха до 1,0 м;

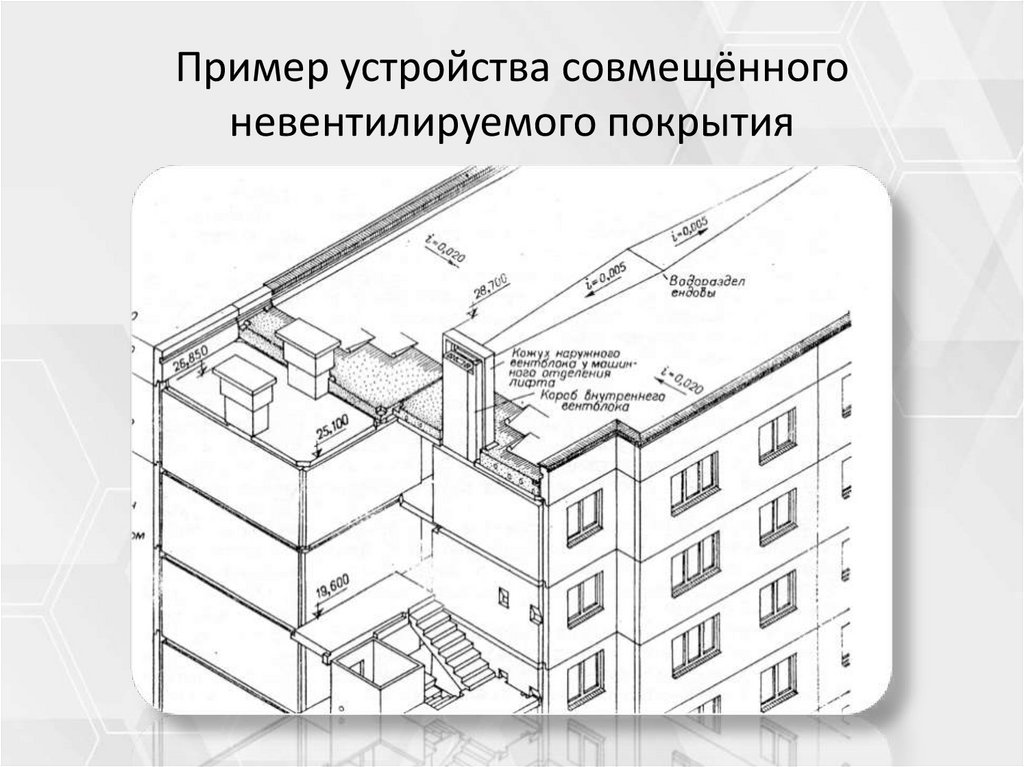

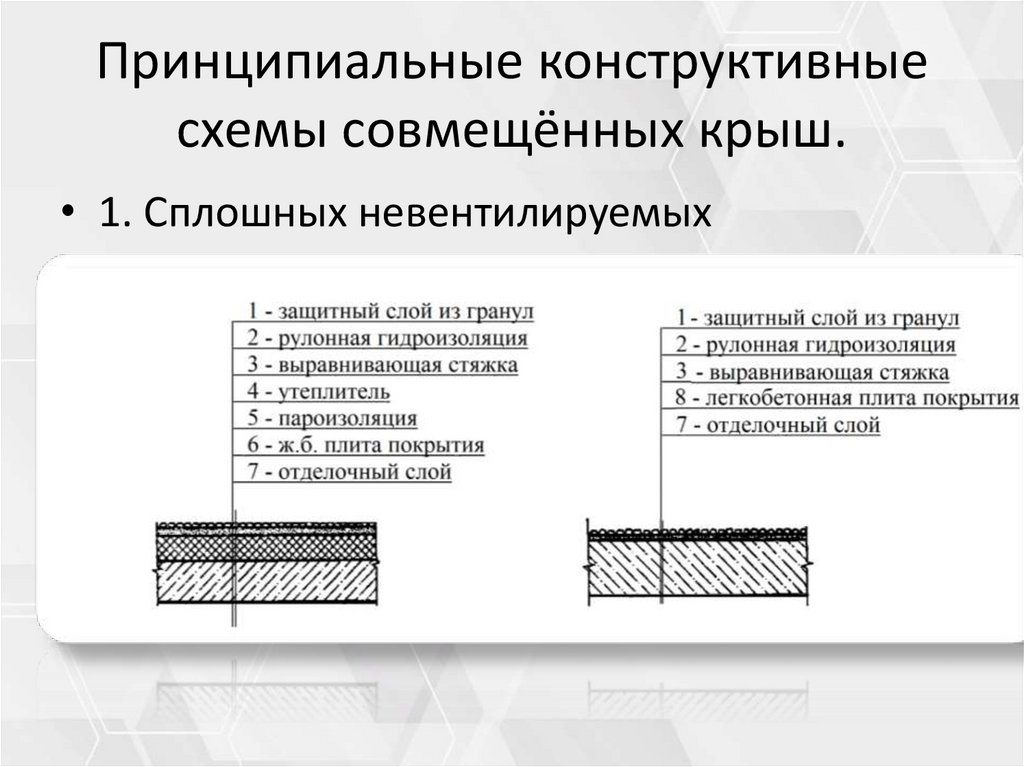

2. Невентилируемые покрытия, при которых конструкция
покрытия совмещается с конструкцией перекрытия.
Область применения: общественные, жилые здания при
нормальной влажности.;

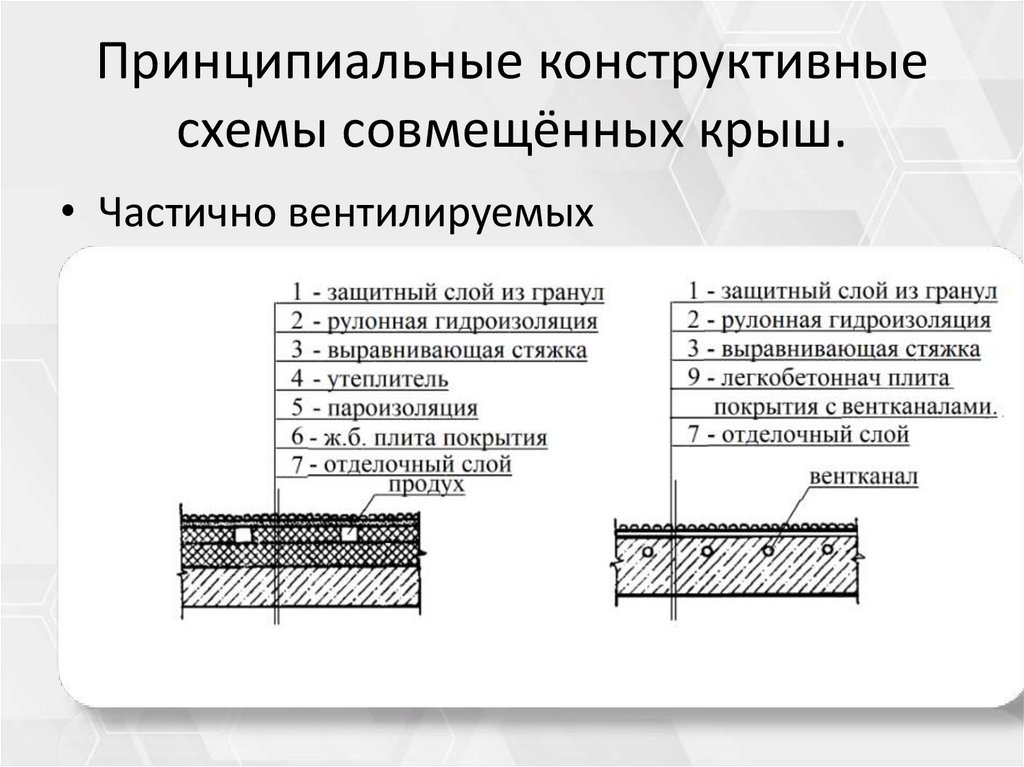

3. Частично вентилируемые, при которых конструкция покрытия
совмещается с конструкцией перекрытия, но в элементах этой
конструкции есть продух – воздушная прослойка.
