Мультимедиа. Видеоадаптер

1.

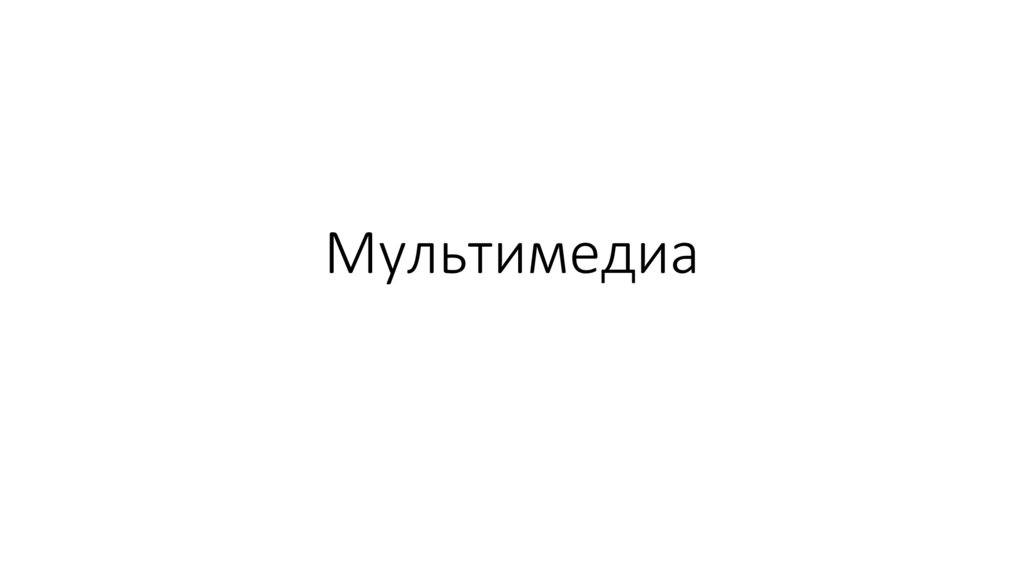

Мультимедиа

2.

Видеоадаптер
• Видеоадаптер — это электронная плата, которая обрабатывает видеоданные
(текст и графику) и управляет работой дисплея. Содержит видеопамять,
регистры ввода вывода и модуль BIOS. Посылает в дисплей сигналы
управления яркостью лучей и сигналы развертки изображения.

3.

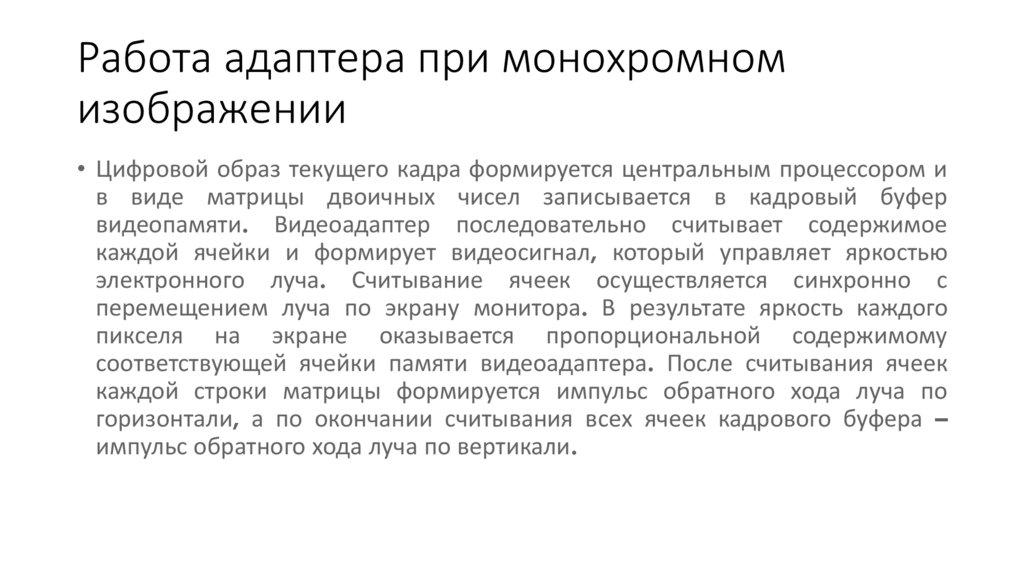

Работа адаптера при монохромном
изображении
• Цифровой образ текущего кадра формируется центральным процессором и
в виде матрицы двоичных чисел записывается в кадровый буфер
видеопамяти. Видеоадаптер последовательно считывает содержимое
каждой ячейки и формирует видеосигнал, который управляет яркостью
электронного луча. Считывание ячеек осуществляется синхронно с
перемещением луча по экрану монитора. В результате яркость каждого
пикселя на экране оказывается пропорциональной содержимому
соответствующей ячейки памяти видеоадаптера. После считывания ячеек
каждой строки матрицы формируется импульс обратного хода луча по
горизонтали, а по окончании считывания всех ячеек кадрового буфера –
импульс обратного хода луча по вертикали.

4.

Назначение
• С момента появления первых компьютеров видеоадаптеры претерпели
значительные
изменения.
Единственное
назначение
первых
видеоадаптеров состояло в обеспечении вывода простейших изображений.
По мере развития компьютерной техники на видеоадаптеры стали
возлагаться многие дополнительные функции, например формирование и
аппаратное ускорение обработки изображений двумерной и трехмерной
графики, прием и обработка телевизионных и других динамических
изображений. Их реализация потребовала использования сложных схемных
решений. Поэтому современные адаптеры (например, типа SVGA) являются
многокомпонентными универсальными устройствами, обладающие
широкими функциональными возможностями.

5.

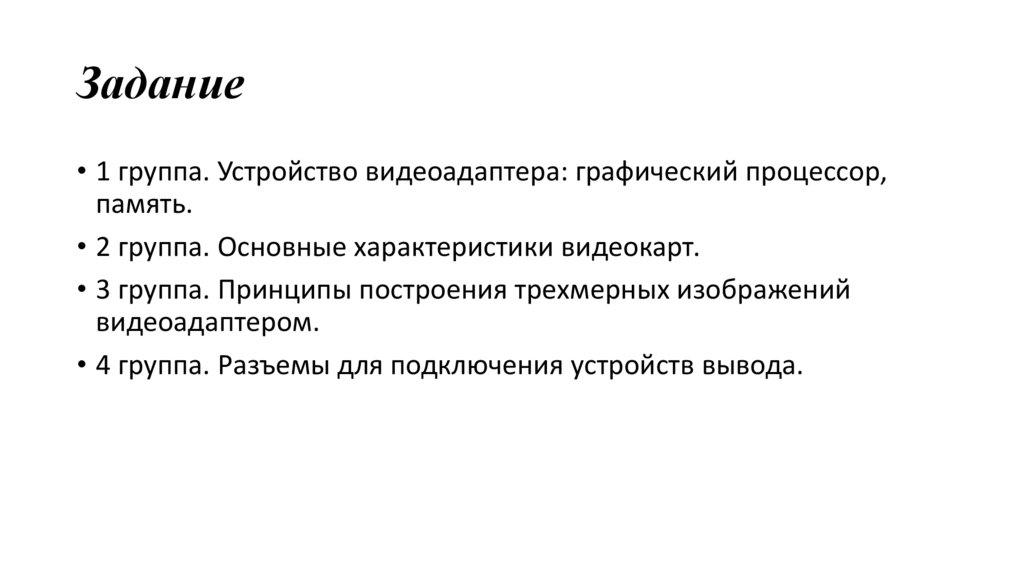

Задание
• 1 группа. Устройство видеоадаптера: графический процессор,
память.
• 2 группа. Основные характеристики видеокарт.
• 3 группа. Принципы построения трехмерных изображений
видеоадаптером.
• 4 группа. Разъемы для подключения устройств вывода.
