Общие требования к оформлению пояснительной записки. Разновидности схем. Лекция 3

1.

ЛЕКЦИЯ 3
Общие требования к оформлению
пояснительной записки.
Разновидности схем

2.

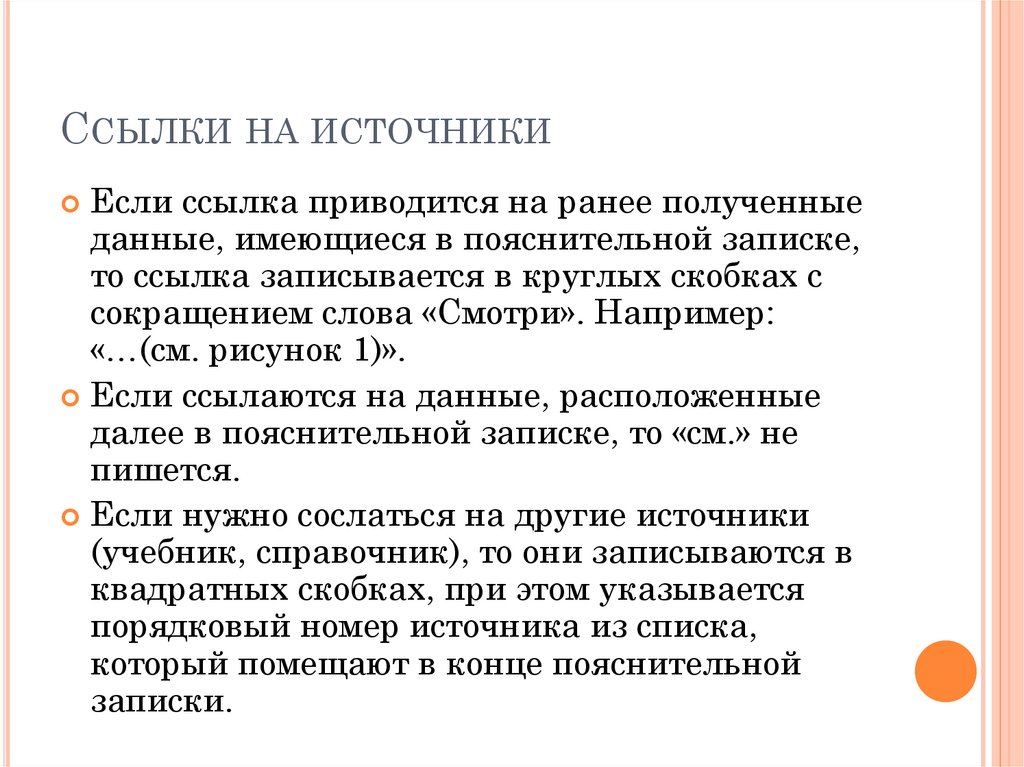

ССЫЛКИ НА ИСТОЧНИКИ
Если ссылка приводится на ранее полученные
данные, имеющиеся в пояснительной записке,
то ссылка записывается в круглых скобках с
сокращением слова «Смотри». Например:
«…(см. рисунок 1)».
Если ссылаются на данные, расположенные
далее в пояснительной записке, то «см.» не
пишется.
Если нужно сослаться на другие источники
(учебник, справочник), то они записываются в
квадратных скобках, при этом указывается
порядковый номер источника из списка,
который помещают в конце пояснительной
записки.

3.

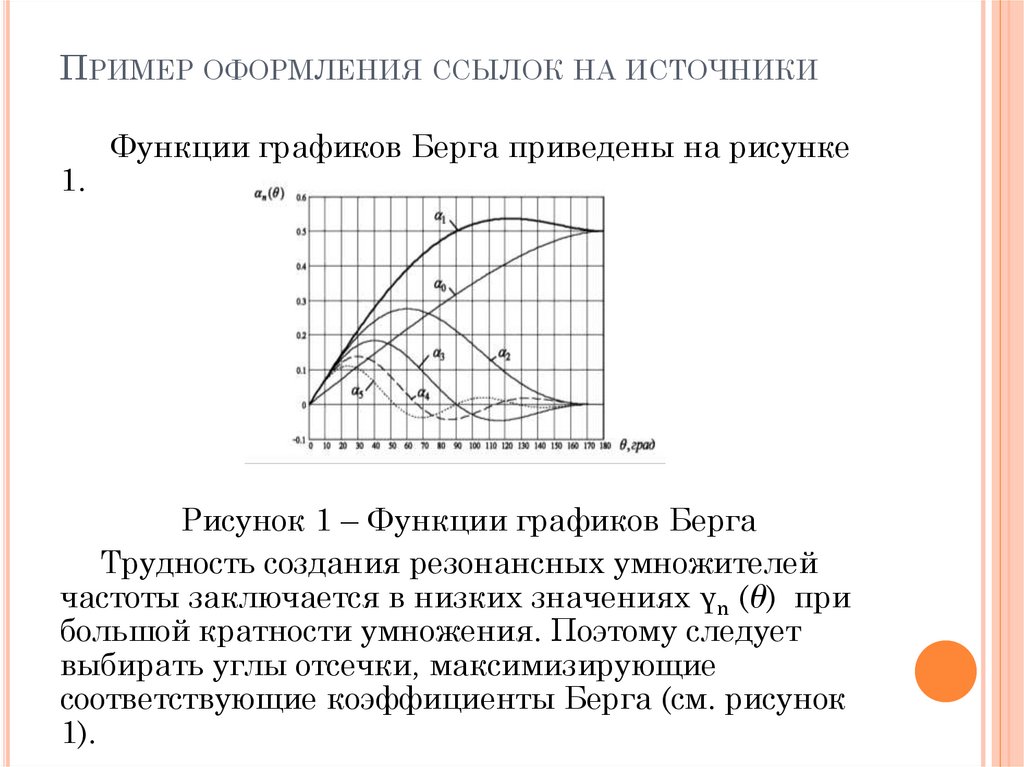

ПРИМЕР ОФОРМЛЕНИЯ ССЫЛОК НА ИСТОЧНИКИ
1.
Функции графиков Берга приведены на рисунке
Рисунок 1 – Функции графиков Берга
Трудность создания резонансных умножителей
частоты заключается в низких значениях γn (θ) при
большой кратности умножения. Поэтому следует
выбирать углы отсечки, максимизирующие
соответствующие коэффициенты Берга (см. рисунок
1).

4.

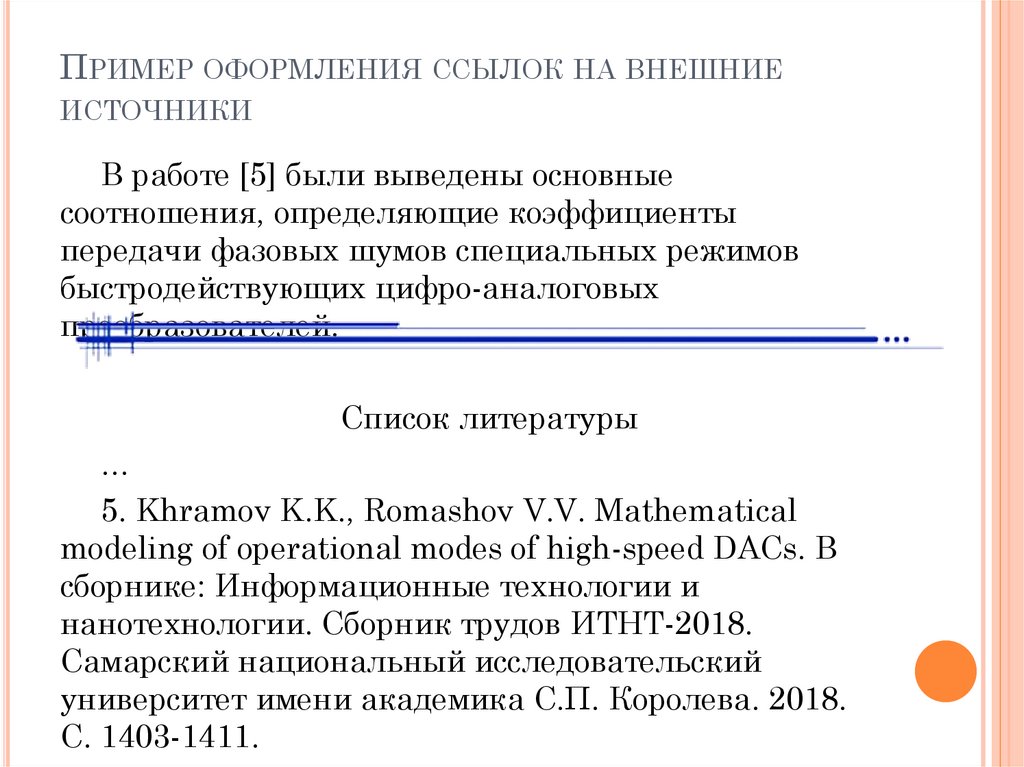

ПРИМЕР ОФОРМЛЕНИЯ ССЫЛОК НА ВНЕШНИЕ
ИСТОЧНИКИ
В работе [5] были выведены основные
соотношения, определяющие коэффициенты
передачи фазовых шумов специальных режимов
быстродействующих цифро-аналоговых
преобразователей.
Список литературы
…
5. Khramov K.K., Romashov V.V. Mathematical
modeling of operational modes of high-speed DACs. В
сборнике: Информационные технологии и
нанотехнологии. Сборник трудов ИТНТ-2018.
Самарский национальный исследовательский
университет имени академика С.П. Королева. 2018.
С. 1403-1411.

5.

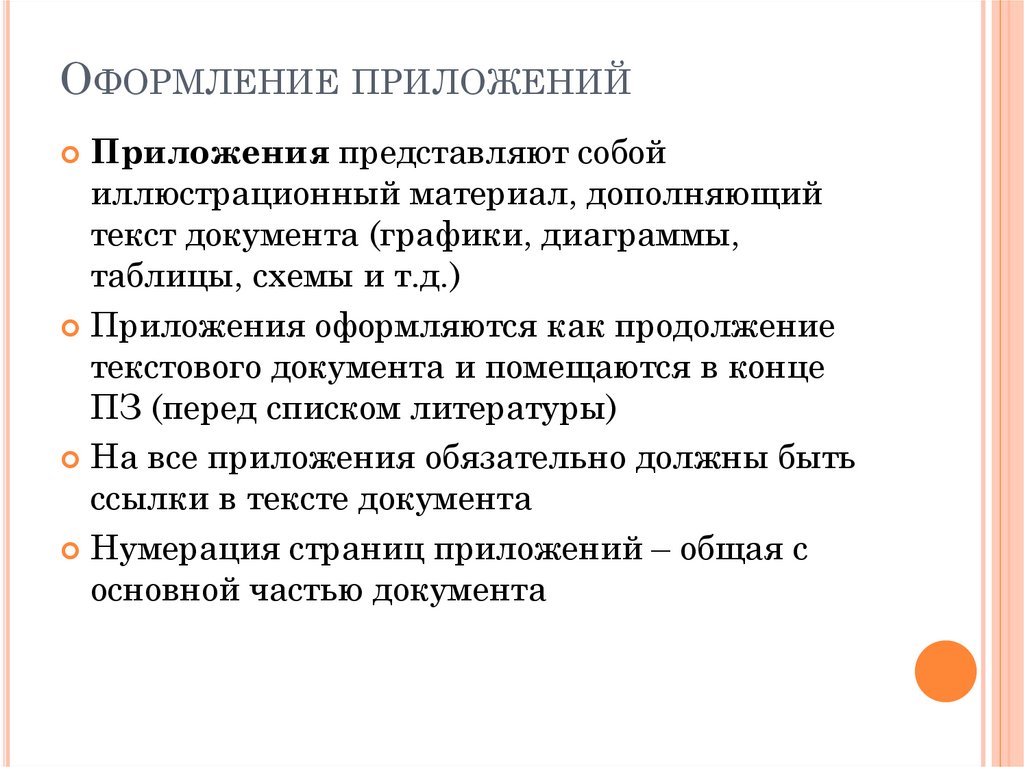

ОФОРМЛЕНИЕ ПРИЛОЖЕНИЙ
Приложения представляют собой
иллюстрационный материал, дополняющий
текст документа (графики, диаграммы,
таблицы, схемы и т.д.)
Приложения оформляются как продолжение
текстового документа и помещаются в конце
ПЗ (перед списком литературы)
На все приложения обязательно должны быть
ссылки в тексте документа
Нумерация страниц приложений – общая с
основной частью документа

6.

ОФОРМЛЕНИЕ ПРИЛОЖЕНИЙ
Иллюстрации, таблицы и формулы
нумеруются в пределах каждого приложения.
Номер должен состоять из буквенного
обозначения приложения и, после точки, их
номер в данном приложении.

7.

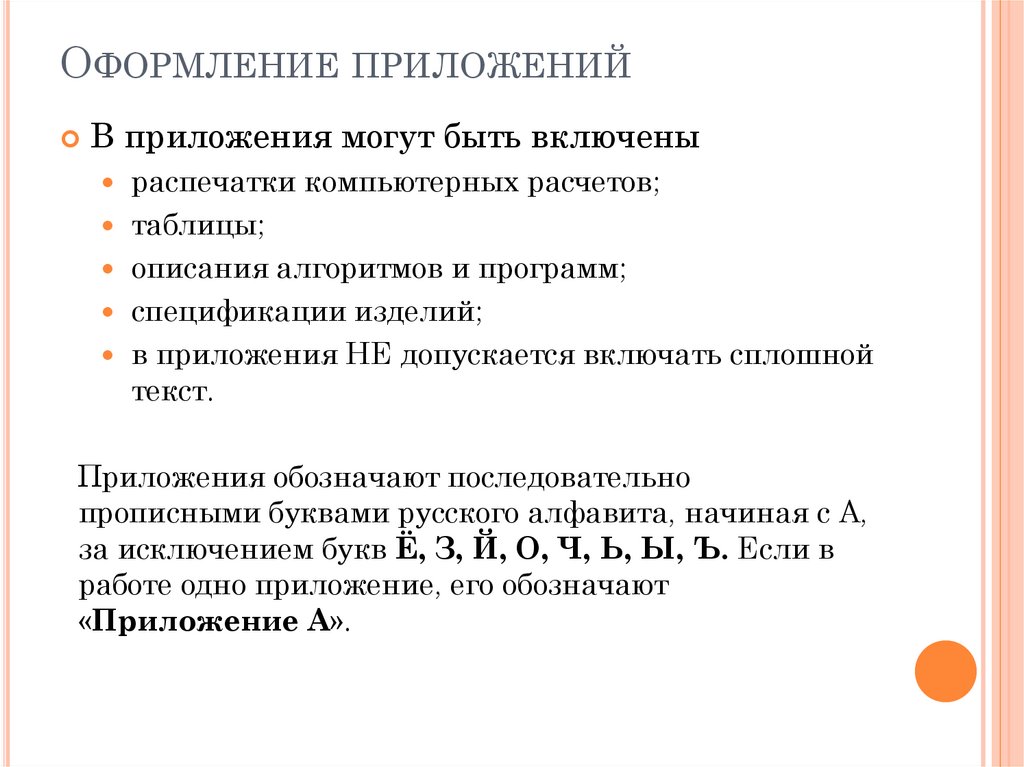

ОФОРМЛЕНИЕ ПРИЛОЖЕНИЙ
В приложения могут быть включены
распечатки компьютерных расчетов;
таблицы;
описания алгоритмов и программ;
спецификации изделий;
в приложения НЕ допускается включать сплошной
текст.
Приложения обозначают последовательно
прописными буквами русского алфавита, начиная с А,
за исключением букв Ё, З, Й, О, Ч, Ь, Ы, Ъ. Если в
работе одно приложение, его обозначают
«Приложение А».

8.

ОФОРМЛЕНИЕ ПРИЛОЖЕНИЙ
Каждое приложение следует начинать с нового
листа
Наверху, посередине листа, следует записать
слово «Приложение» и указать его
обозначение.
Приложение Б
Еще ниже указывают наименование
приложения с прописной буквы отдельной
строкой симметрично тексту.
Приложение Б
Анализ уровня рентабельности

9.

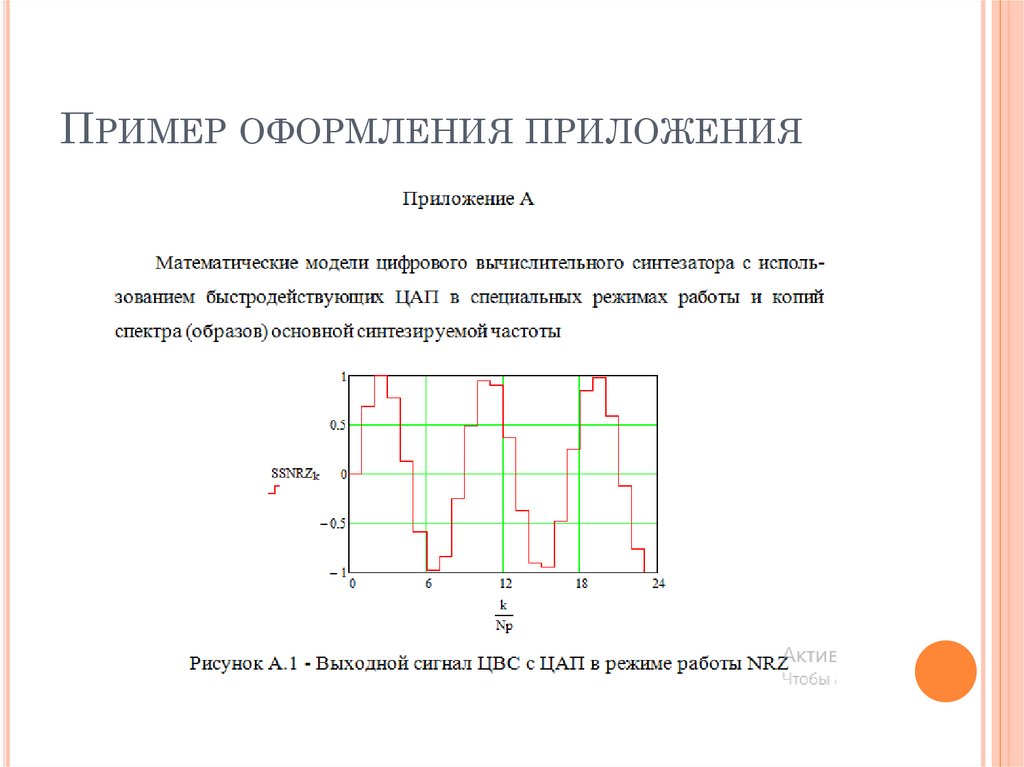

ПРИМЕР ОФОРМЛЕНИЯ ПРИЛОЖЕНИЯ

10.

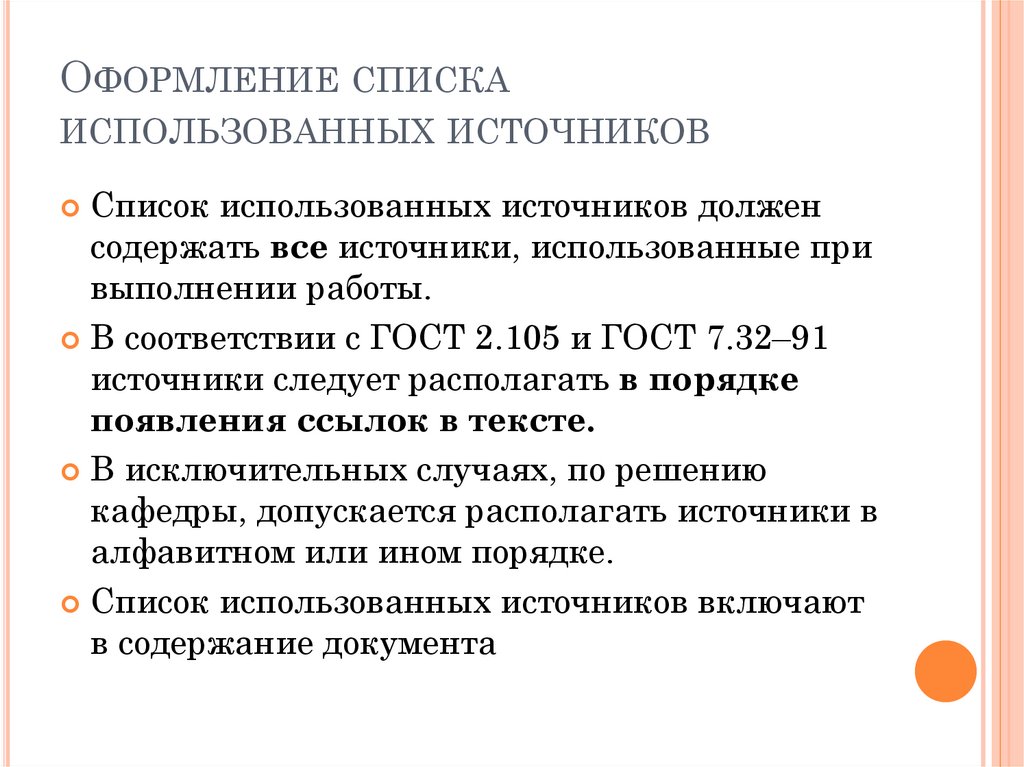

ОФОРМЛЕНИЕ СПИСКА
ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ
Список использованных источников должен
содержать все источники, использованные при
выполнении работы.
В соответствии с ГОСТ 2.105 и ГОСТ 7.32–91
источники следует располагать в порядке
появления ссылок в тексте.
В исключительных случаях, по решению
кафедры, допускается располагать источники в
алфавитном или ином порядке.
Список использованных источников включают
в содержание документа

11.

ОФОРМЛЕНИЕ СПИСКА
ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

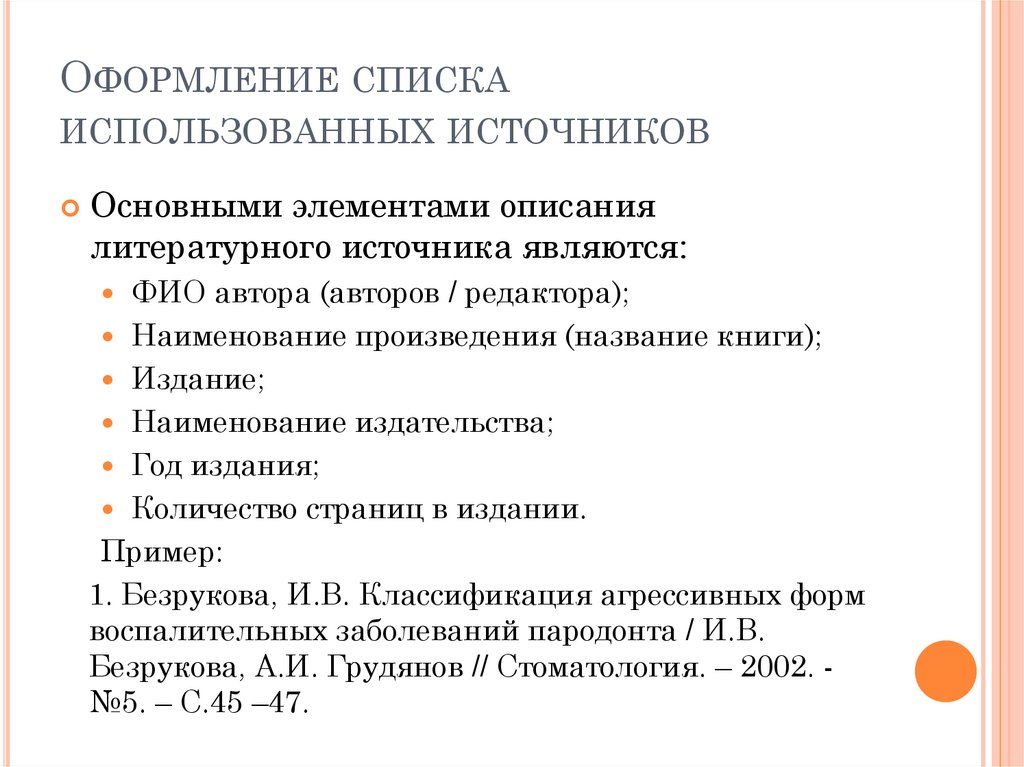

Основными элементами описания
литературного источника являются:
ФИО автора (авторов / редактора);
Наименование произведения (название книги);
Издание;
Наименование издательства;
Год издания;
Количество страниц в издании.
Пример:

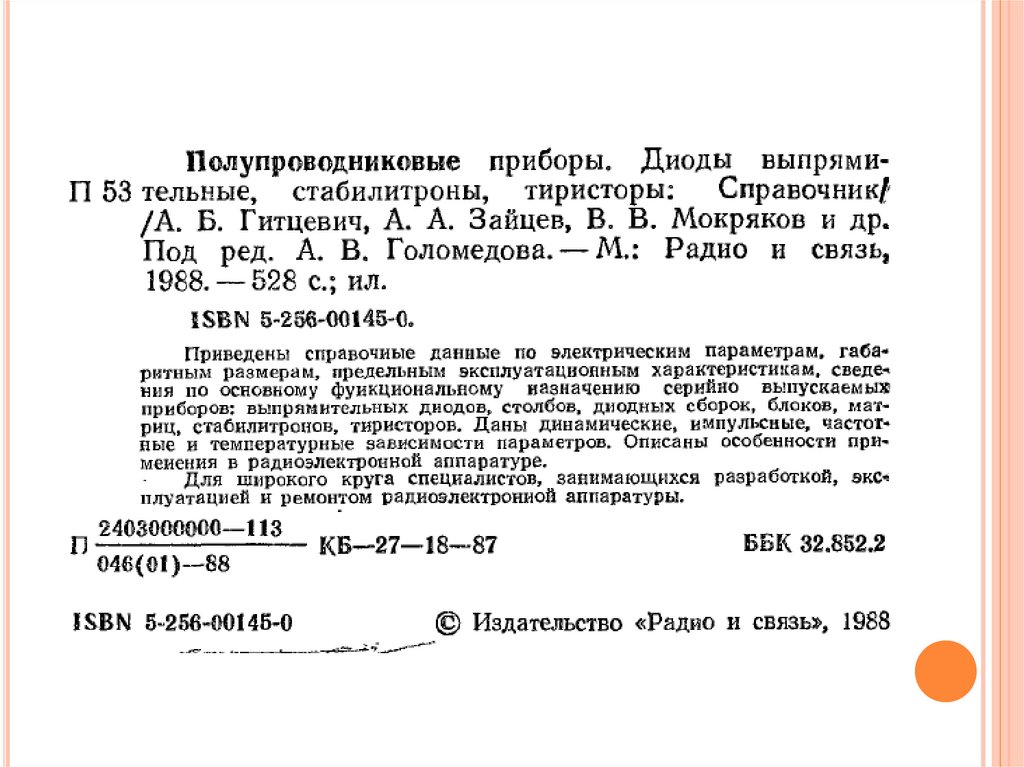

1. Безрукова, И.В. Классификация агрессивных форм
воспалительных заболеваний пародонта / И.В.
Безрукова, А.И. Грудянов // Стоматология. – 2002. №5. – С.45 –47.

12.

ПРИМЕРЫ
Ромашов, В.В. Применение образов основной
частоты ЦВС в гибридных синтезаторах частот
/ В.В. Ромашов, Л.В. Ромашова, К.К. Храмов,
К.А. Якименко // Радиотехнические и
телекоммуникационные системы. – 2013. – №3.
– С. 19-24.
Romashov, V.V. Modelling and comparing of
phase noise curves of hybrid synthesizers / V.V.
Romashov, K.A. Yakimenko // 2015 International
Siberian Conference on Control and
Communications, SIBCON 2015. – Omsk State
Technical University. Russia, Omsk. May 21-23,
2015. – DOI: 10.1109/SIBCON.2015.7147198. –
Pp. 714–719.

13.

14.

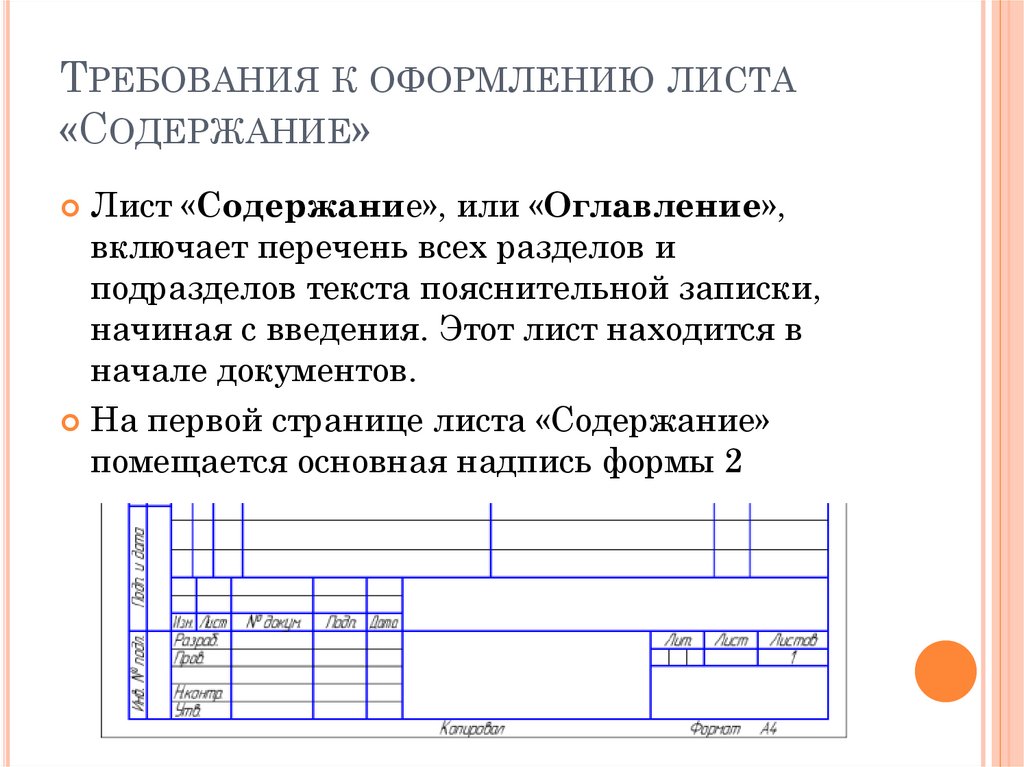

ТРЕБОВАНИЯ К ОФОРМЛЕНИЮ ЛИСТА
«СОДЕРЖАНИЕ»
Лист «Содержание», или «Оглавление»,
включает перечень всех разделов и
подразделов текста пояснительной записки,
начиная с введения. Этот лист находится в
начале документов.
На первой странице листа «Содержание»
помещается основная надпись формы 2

15.

На последующих страницах – основная
надпись формы 2а
Со второй страницы листа «Содержание»
начинают проставлять номера страниц в
основной надписи.
Страницы письменных работ должны иметь
общую (сквозную) нумерацию арабскими
цифрами по всему тексту. Первой страницей
письменной работы является титульный лист.
Его не нумеруют.

16.

СОДЕРЖАНИЕ

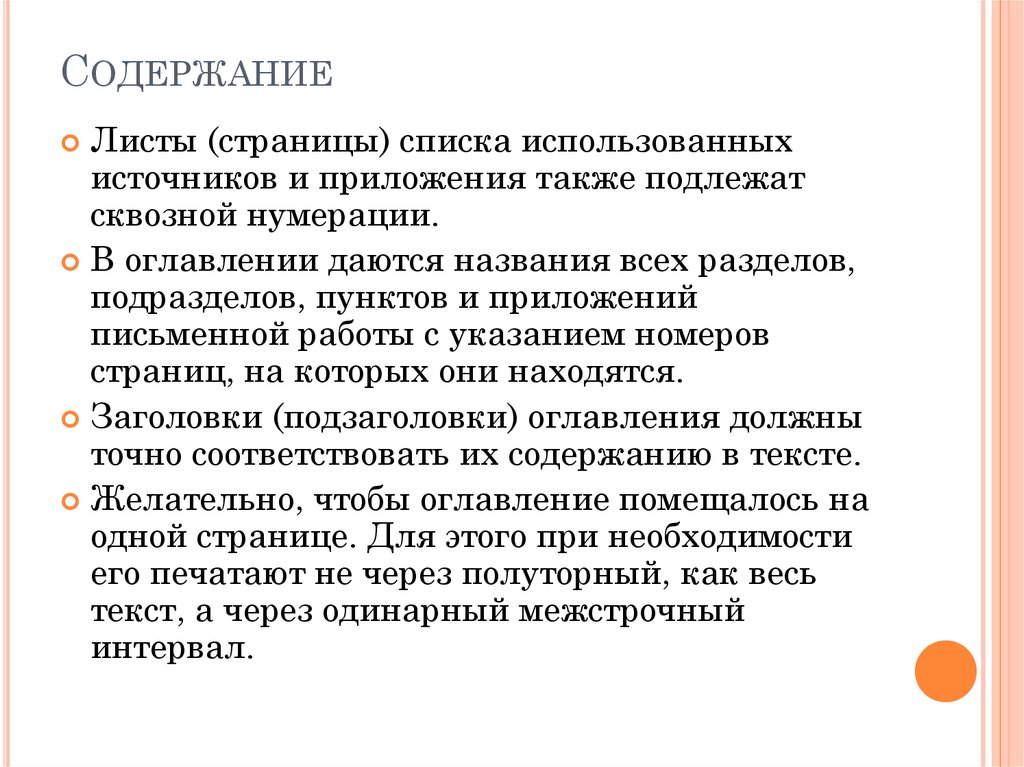

Листы (страницы) списка использованных
источников и приложения также подлежат
сквозной нумерации.
В оглавлении даются названия всех разделов,
подразделов, пунктов и приложений
письменной работы с указанием номеров
страниц, на которых они находятся.
Заголовки (подзаголовки) оглавления должны
точно соответствовать их содержанию в тексте.
Желательно, чтобы оглавление помещалось на
одной странице. Для этого при необходимости
его печатают не через полуторный, как весь
текст, а через одинарный межстрочный
интервал.

17.

СОДЕРЖАНИЕ

18.

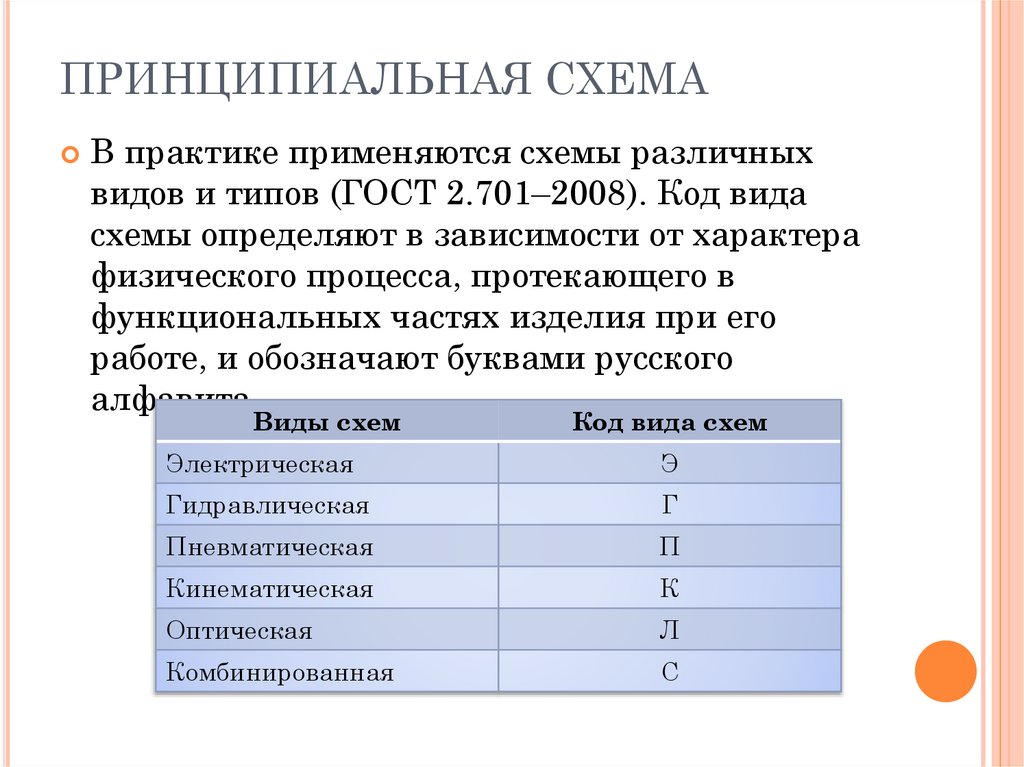

ПРИНЦИПИАЛЬНАЯ СХЕМА
В практике применяются схемы различных
видов и типов (ГОСТ 2.701–2008). Код вида
схемы определяют в зависимости от характера
физического процесса, протекающего в
функциональных частях изделия при его
работе, и обозначают буквами русского
алфавита.
Виды схем
Код вида схем
Электрическая
Э
Гидравлическая
Г
Пневматическая
П
Кинематическая
К
Оптическая
Л
Комбинированная
С

19.

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ

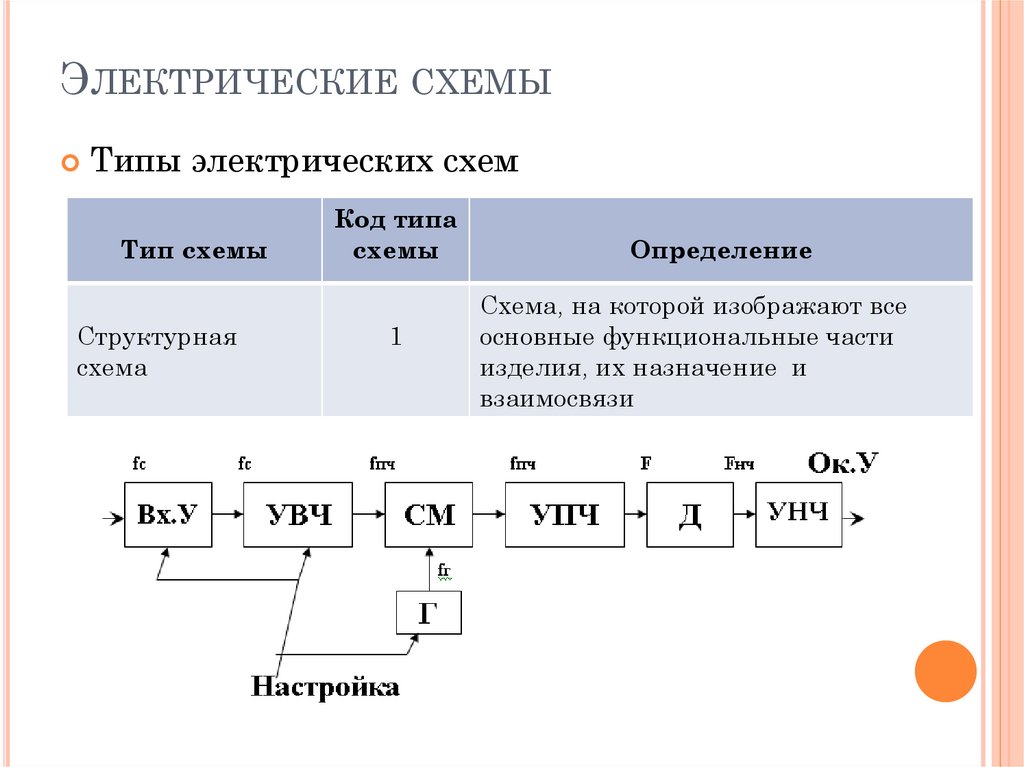

Типы электрических схем
Тип схемы
Структурная
схема
Код типа
схемы
1
Определение
Схема, на которой изображают все
основные функциональные части
изделия, их назначение и
взаимосвязи

20.

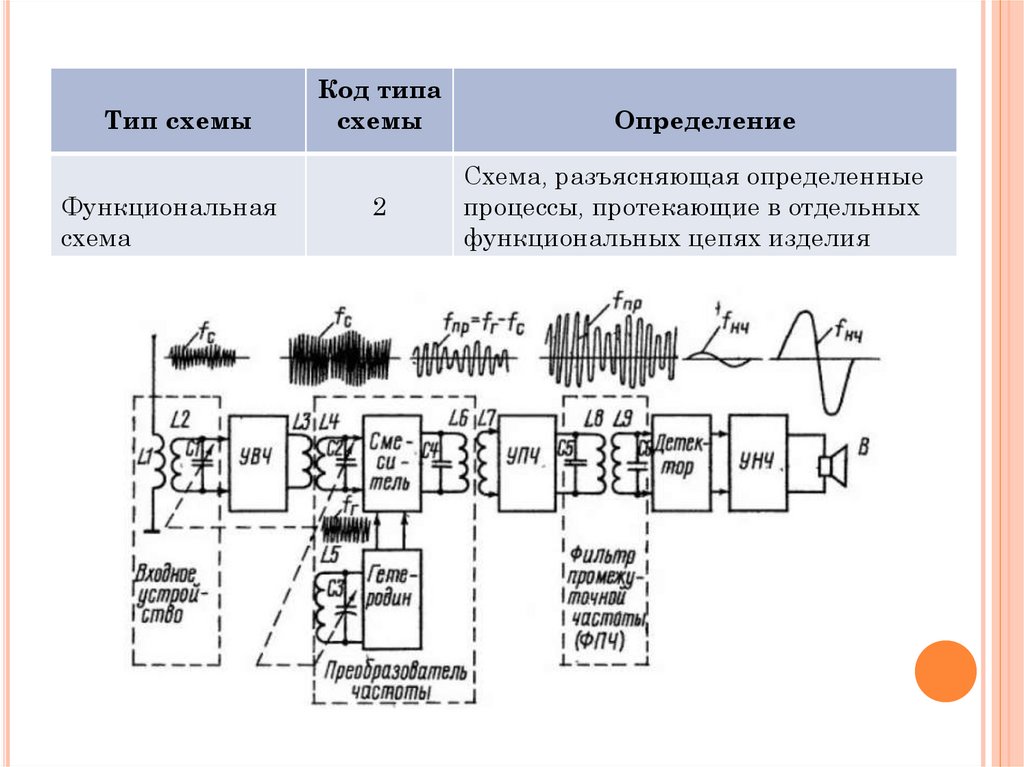

Тип схемы
Функциональная
схема
Код типа
схемы
2
Определение
Схема, разъясняющая определенные
процессы, протекающие в отдельных
функциональных цепях изделия

21.

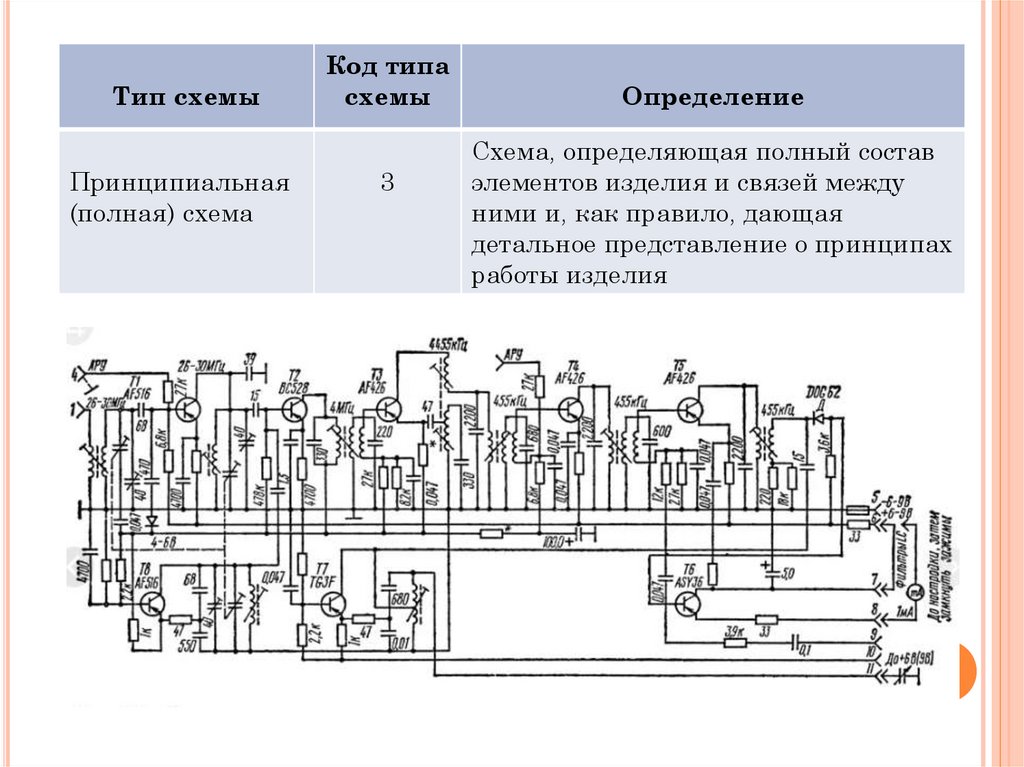

Тип схемы
Принципиальная
(полная) схема
Код типа
схемы
3
Определение
Схема, определяющая полный состав
элементов изделия и связей между
ними и, как правило, дающая
детальное представление о принципах
работы изделия

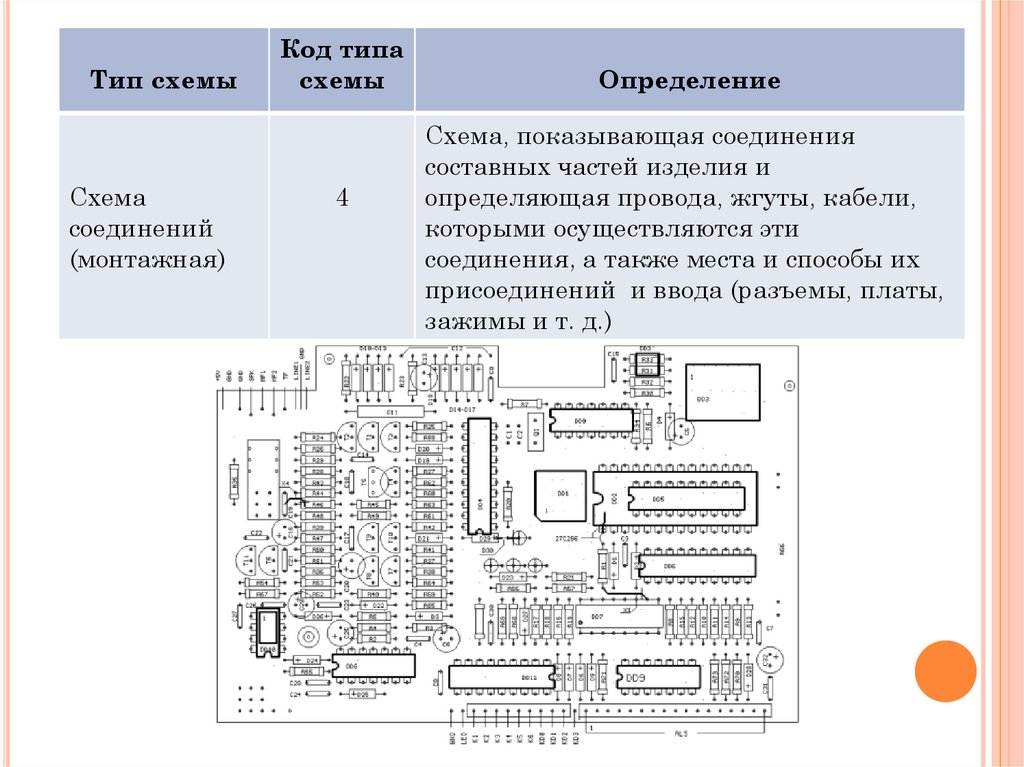

22.

Тип схемы
Схема
соединений
(монтажная)
Код типа
схемы
4
Определение
Схема, показывающая соединения
составных частей изделия и
определяющая провода, жгуты, кабели,
которыми осуществляются эти
соединения, а также места и способы их
присоединений и ввода (разъемы, платы,
зажимы и т. д.)

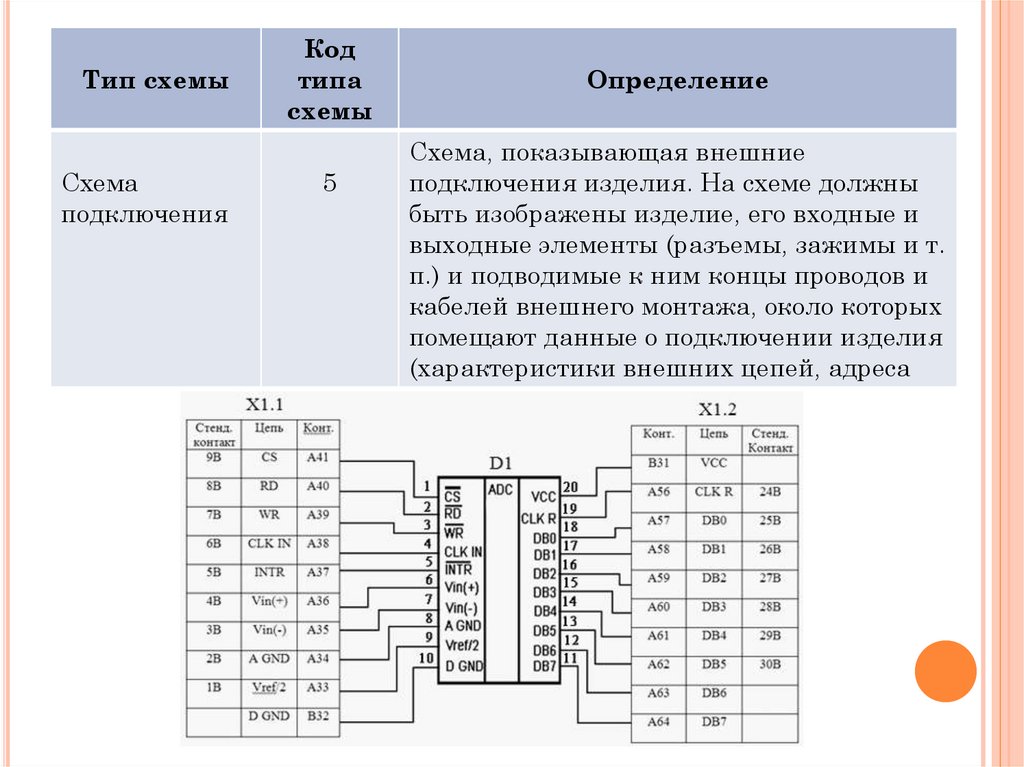

23.

Тип схемы
Схема
подключения
Код
типа
схемы
5
Определение
Схема, показывающая внешние
подключения изделия. На схеме должны
быть изображены изделие, его входные и
выходные элементы (разъемы, зажимы и т.
п.) и подводимые к ним концы проводов и
кабелей внешнего монтажа, около которых
помещают данные о подключении изделия
(характеристики внешних цепей, адреса

24.

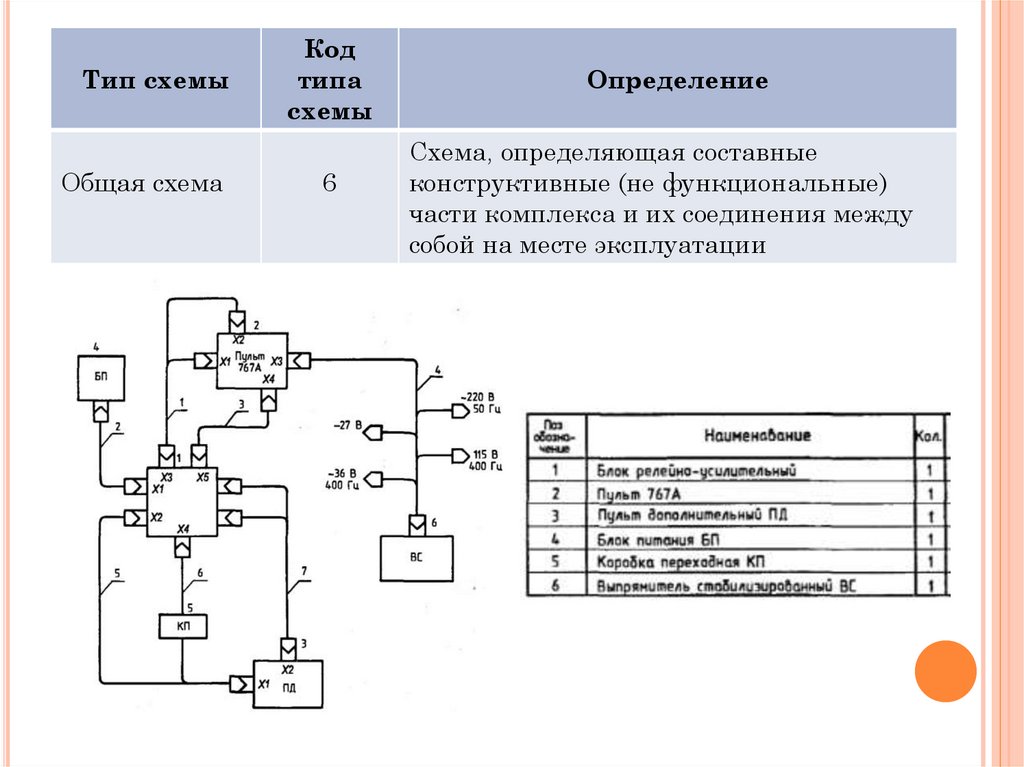

Тип схемы
Общая схема
Код
типа
схемы
6
Определение
Схема, определяющая составные
конструктивные (не функциональные)
части комплекса и их соединения между
собой на месте эксплуатации

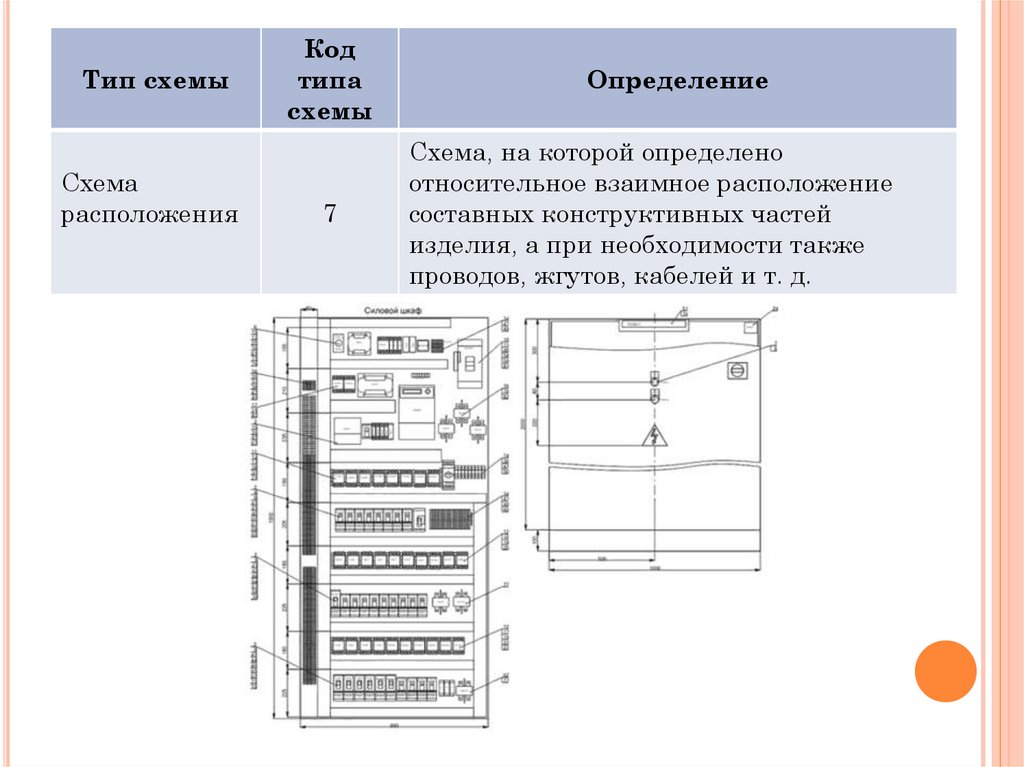

25.

Тип схемы
Схема
расположения
Код
типа
схемы
7
Определение
Схема, на которой определено
относительное взаимное расположение
составных конструктивных частей
изделия, а при необходимости также
проводов, жгутов, кабелей и т. д.

26.

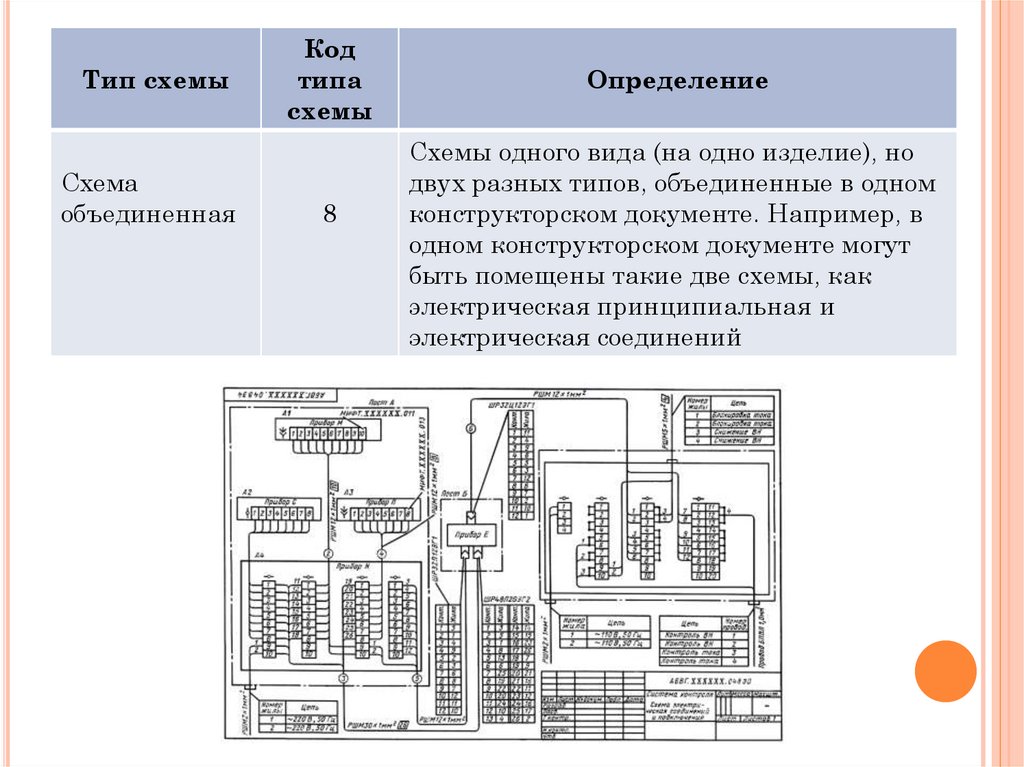

Тип схемы
Схема
объединенная
Код
типа
схемы
8
Определение
Схемы одного вида (на одно изделие), но
двух разных типов, объединенные в одном
конструкторском документе. Например, в
одном конструкторском документе могут
быть помещены такие две схемы, как
электрическая принципиальная и
электрическая соединений

27.

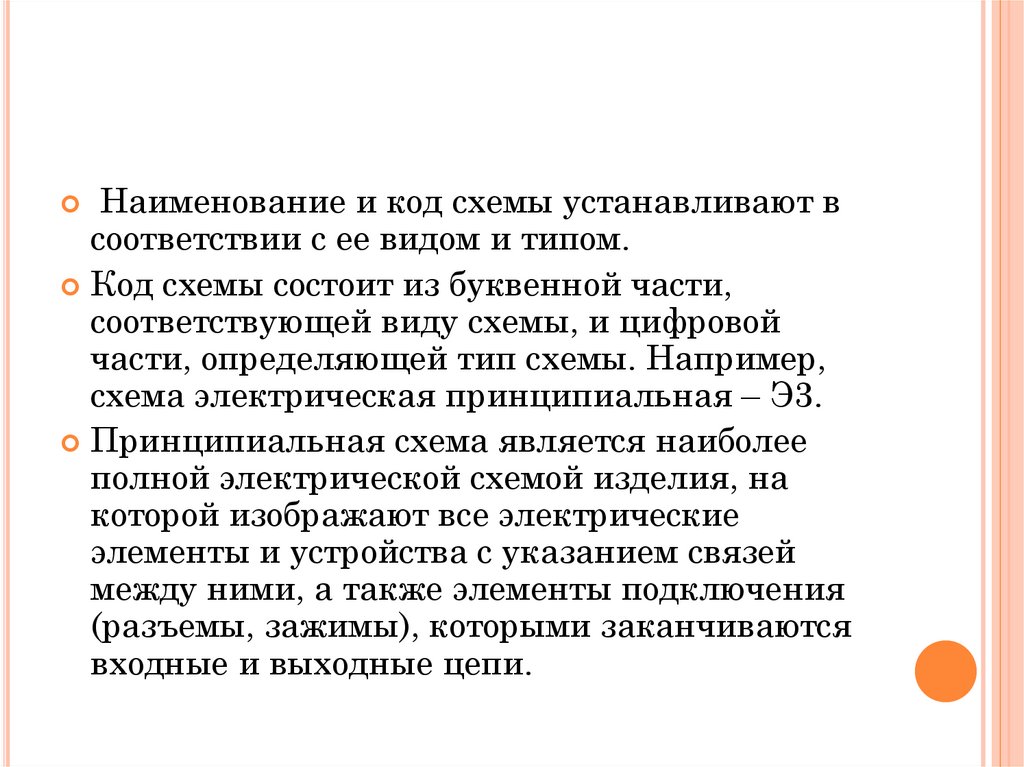

Наименование и код схемы устанавливают в
соответствии с ее видом и типом.
Код схемы состоит из буквенной части,
соответствующей виду схемы, и цифровой
части, определяющей тип схемы. Например,
схема электрическая принципиальная – Э3.
Принципиальная схема является наиболее
полной электрической схемой изделия, на
которой изображают все электрические
элементы и устройства с указанием связей
между ними, а также элементы подключения
(разъемы, зажимы), которыми заканчиваются
входные и выходные цепи.
