Трассоискатели. Трубопроводы

1. ТРАССОИСКАТЕЛИ

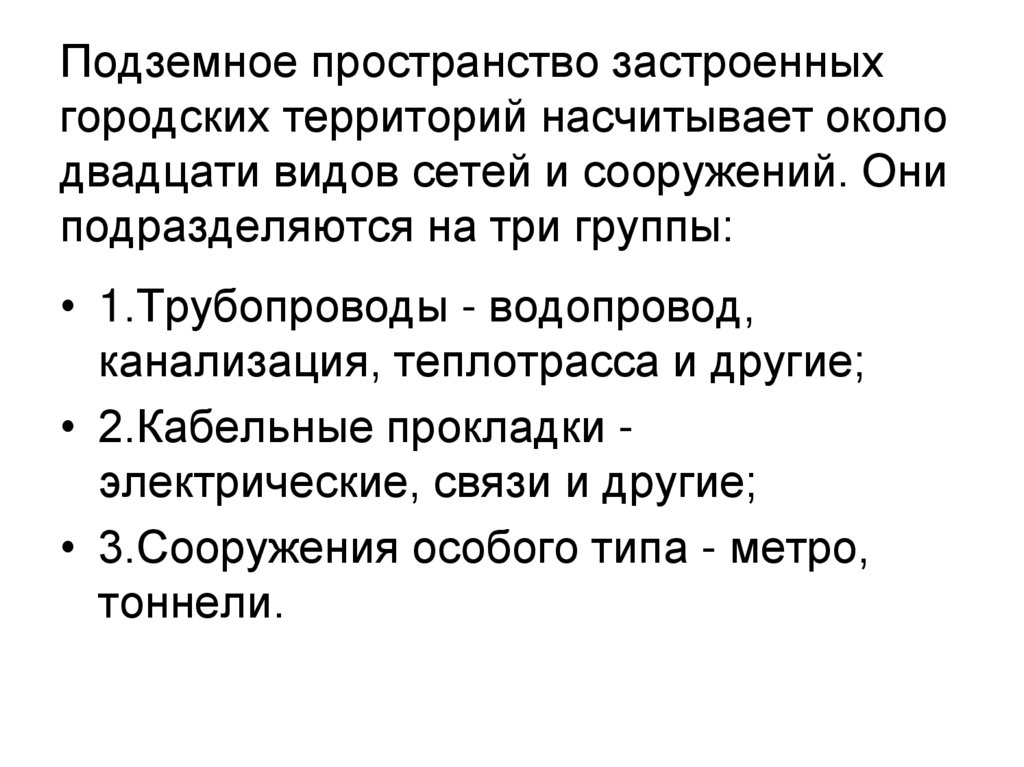

2. Подземное пространство застроенных городских территорий насчитывает около двадцати видов сетей и сооружений. Они подразделяются

на три группы:
• 1.Трубопроводы - водопровод,
канализация, теплотрасса и другие;
• 2.Кабельные прокладки электрические, связи и другие;
• 3.Сооружения особого типа - метро,
тоннели.

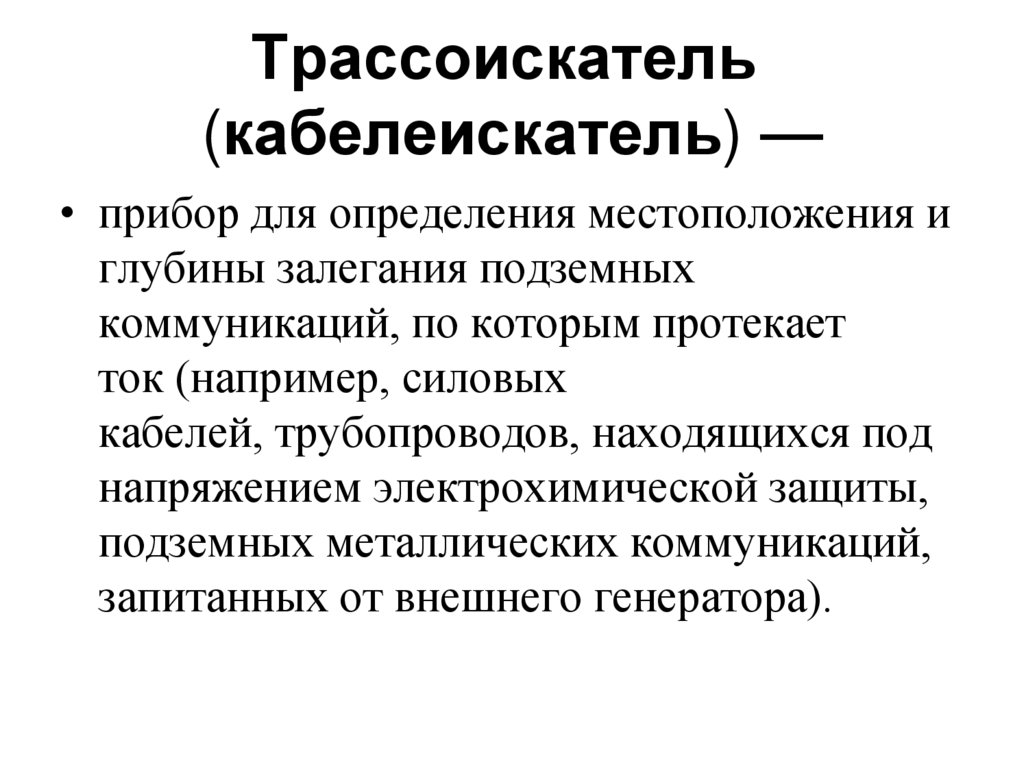

3. Трассоискатель  (кабелеискатель) —

Трассоискатель
(кабелеискатель) —
• прибор для определения местоположения и
глубины залегания подземных
коммуникаций, по которым протекает
ток (например, силовых
кабелей, трубопроводов, находящихся под
напряжением электрохимической защиты,
подземных металлических коммуникаций,
запитанных от внешнего генератора).

4.

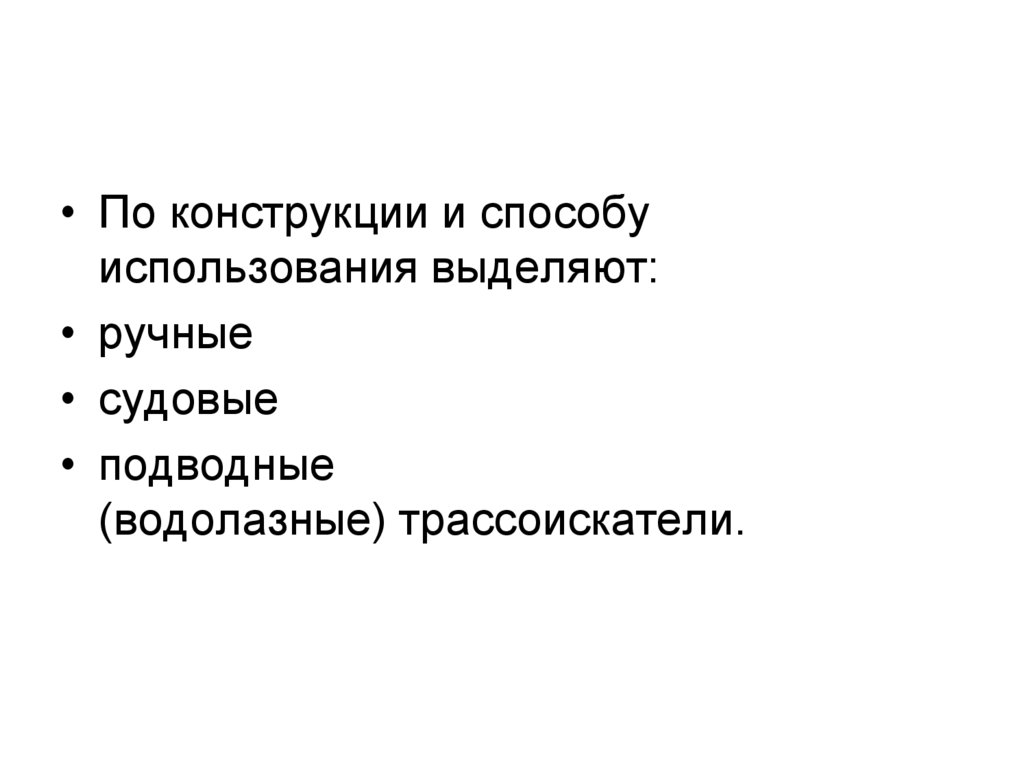

• По конструкции и способу
использования выделяют:
• ручные
• судовые
• подводные
(водолазные) трассоискатели.

5.

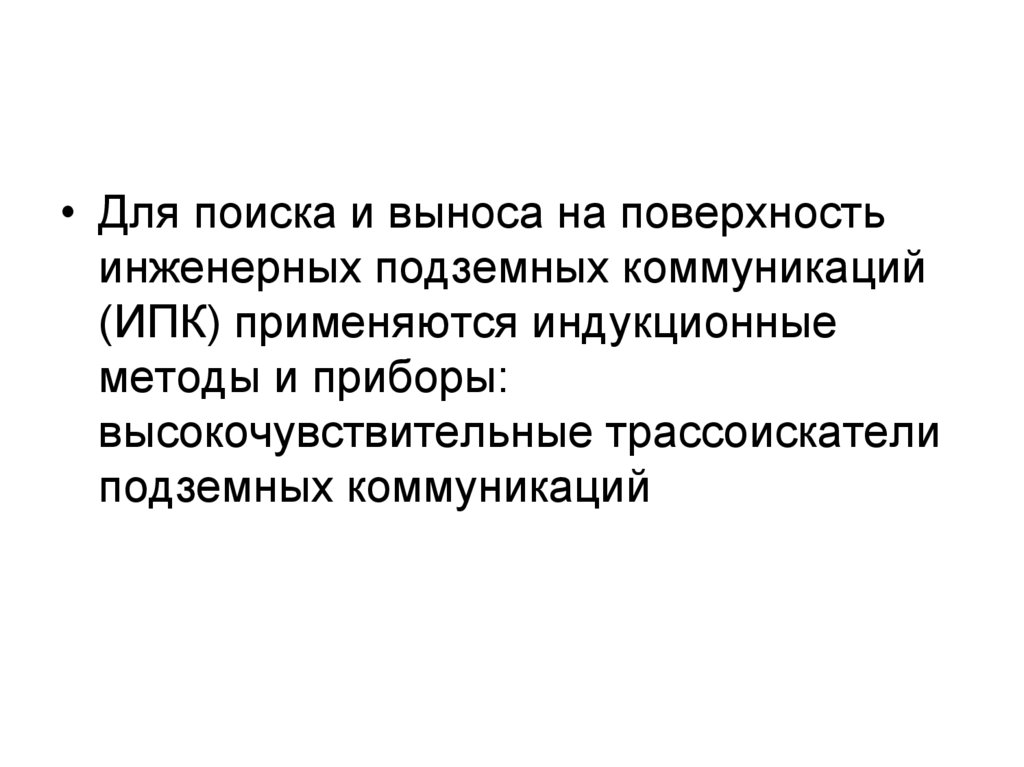

• Для поиска и выноса на поверхность
инженерных подземных коммуникаций
(ИПК) применяются индукционные
методы и приборы:
высокочувствительные трассоискатели
подземных коммуникаций

6.

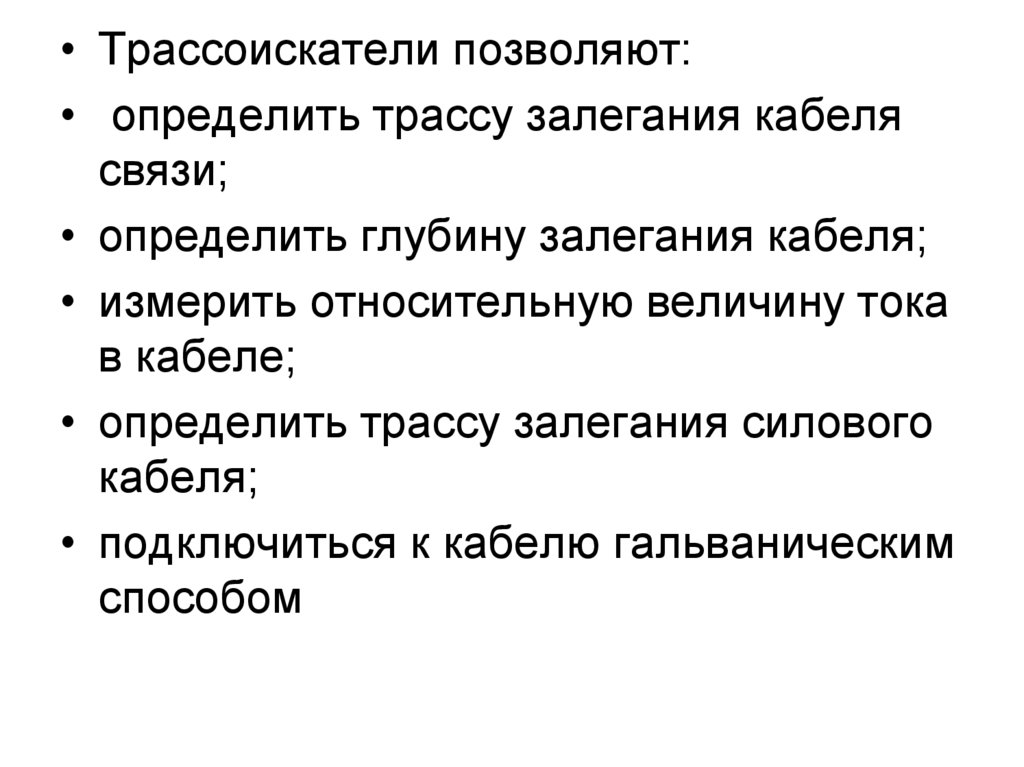

• Трассоискатели позволяют:
• определить трассу залегания кабеля
связи;
• определить глубину залегания кабеля;
• измерить относительную величину тока
в кабеле;
• определить трассу залегания силового
кабеля;
• подключиться к кабелю гальваническим
способом

7. Трассоискатель Dynatel 2250M

8.

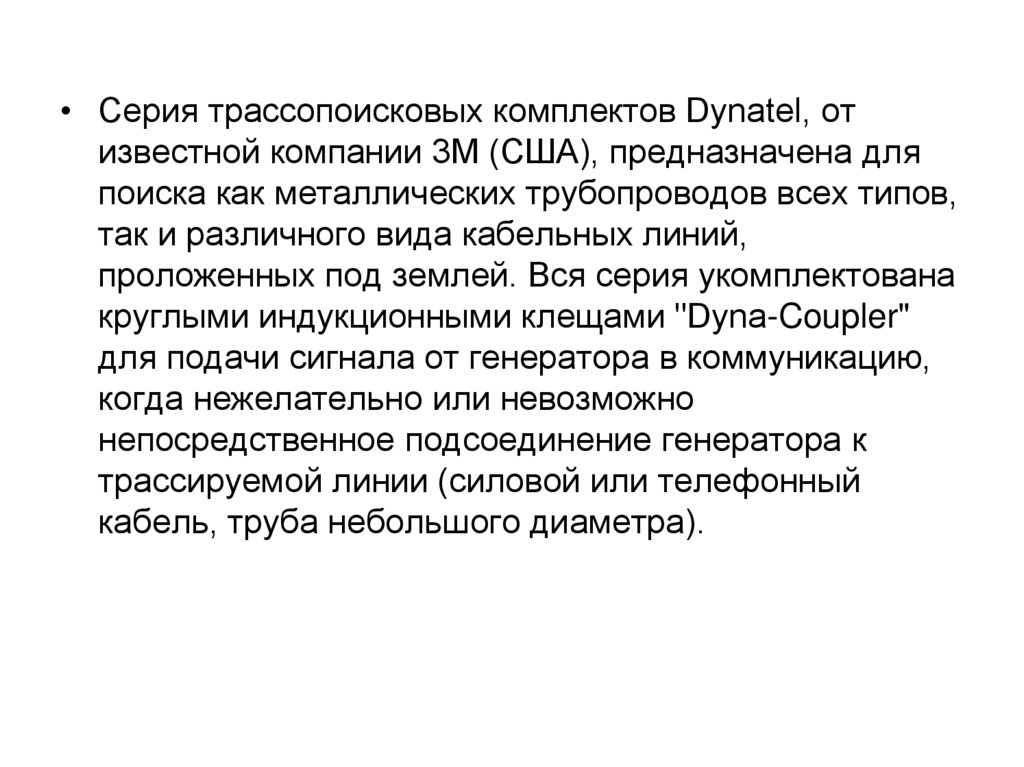

• Серия трассопоисковых комплектов Dynatel, от
известной компании 3М (США), предназначена для
поиска как металлических трубопроводов всех типов,
так и различного вида кабельных линий,
проложенных под землей. Вся серия укомплектована
круглыми индукционными клещами "Dyna-Coupler"
для подачи сигнала от генератора в коммуникацию,
когда нежелательно или невозможно
непосредственное подсоединение генератора к
трассируемой линии (силовой или телефонный
кабель, труба небольшого диаметра).

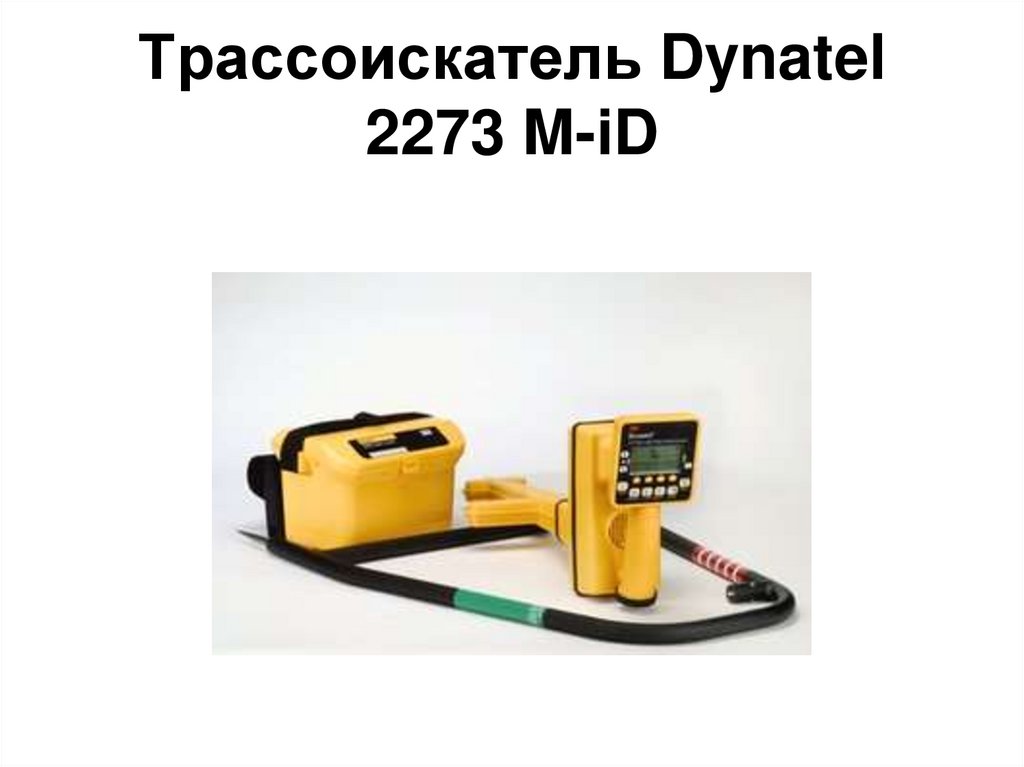

9. Трассоискатель Dynatel 2273 M-iD

10.

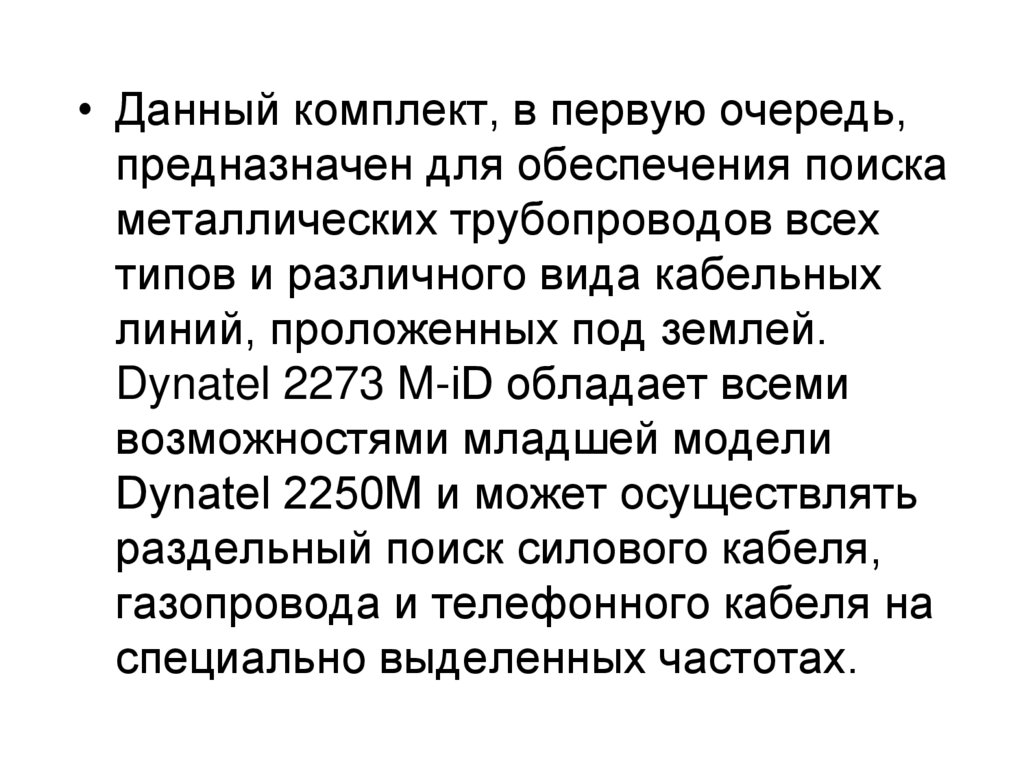

• Данный комплект, в первую очередь,
предназначен для обеспечения поиска
металлических трубопроводов всех
типов и различного вида кабельных
линий, проложенных под землей.
Dynatel 2273 M-iD обладает всеми
возможностями младшей модели
Dynatel 2250М и может осуществлять
раздельный поиск силового кабеля,
газопровода и телефонного кабеля на
специально выделенных частотах.

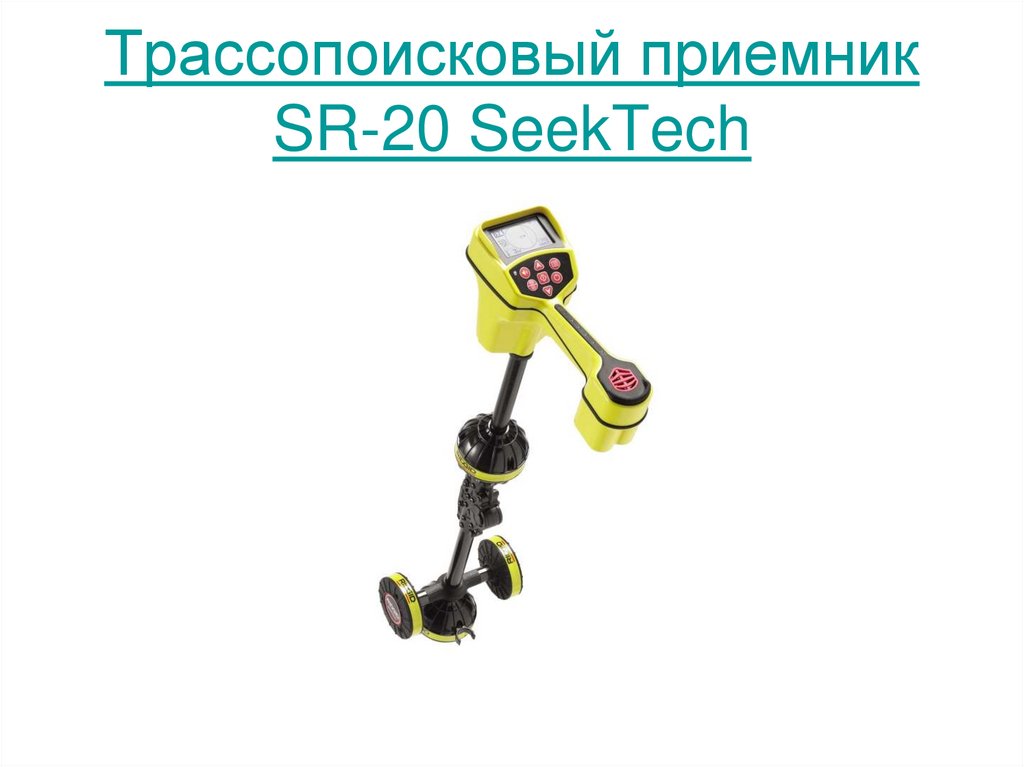

11. Трассопоисковый приемник SR-20 SeekTech

12.

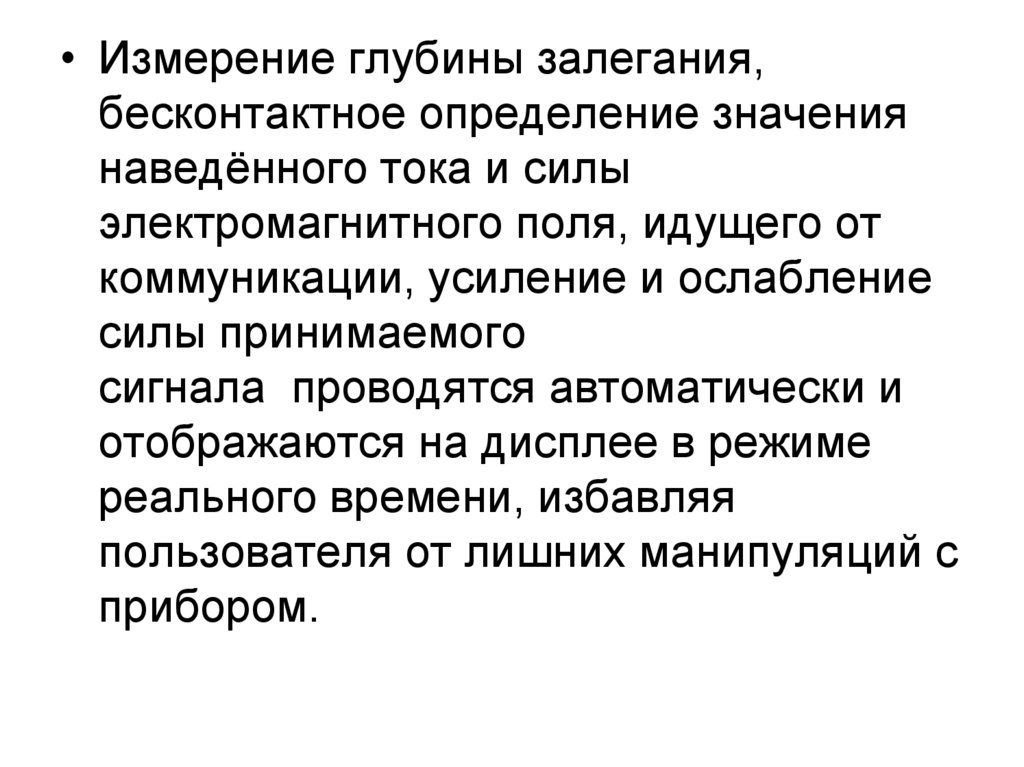

• Измерение глубины залегания,
бесконтактное определение значения
наведённого тока и силы
электромагнитного поля, идущего от
коммуникации, усиление и ослабление
силы принимаемого
сигнала проводятся автоматически и
отображаются на дисплее в режиме
реального времени, избавляя
пользователя от лишних манипуляций с
прибором.

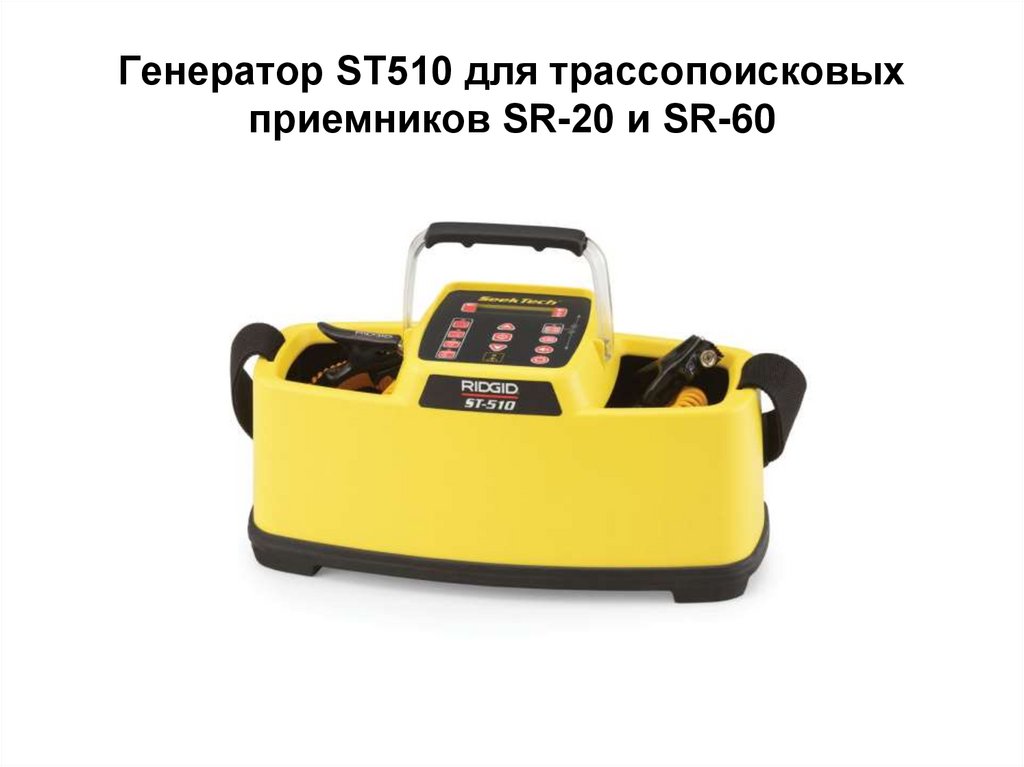

13. Генератор ST510 для трассопоисковых приемников SR-20 и SR-60

14.

• Генератор ST 510 для SR-20.
Предназначен для поиска
трубопроводов и обесточенных кабелей
большой протяженности. Имеет
встроенный мультиметр, что позволяет
измерять силу тока, напряжение,
сопротивление, мощность сигнала в
трассируемой линии. В комплекте
провод длиной 15 метров для прямого
подключения к трассе. Мощность - 10 Вт.

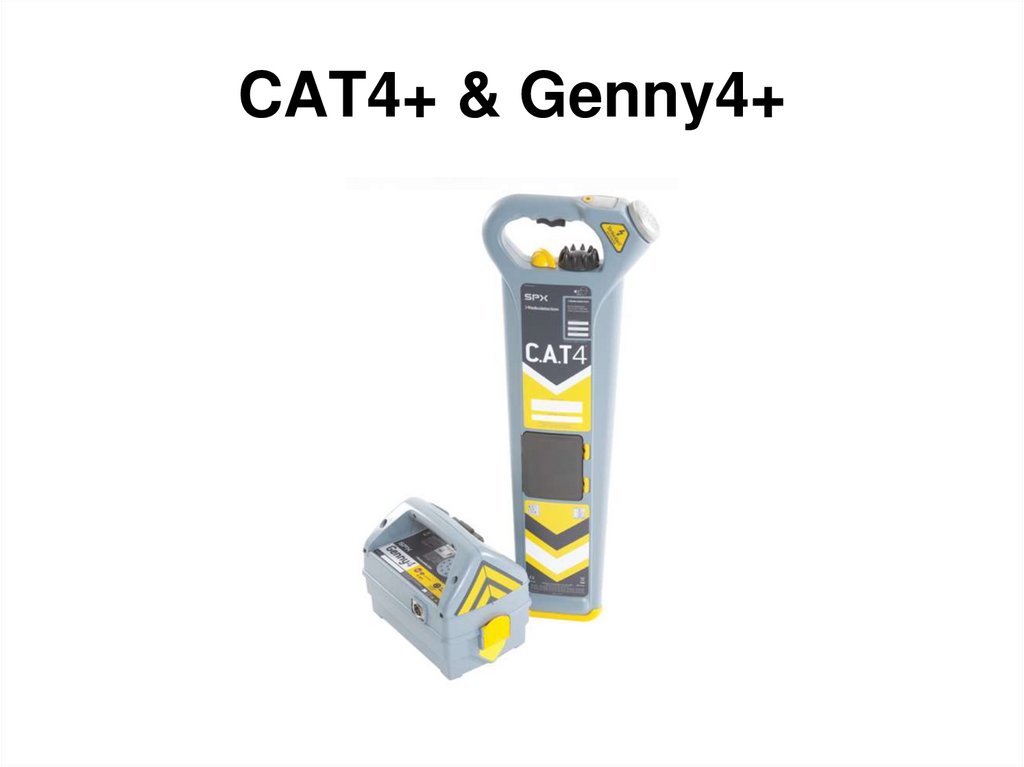

15. CAT4+ & Genny4+

CAT4+ & Genny4+

16.

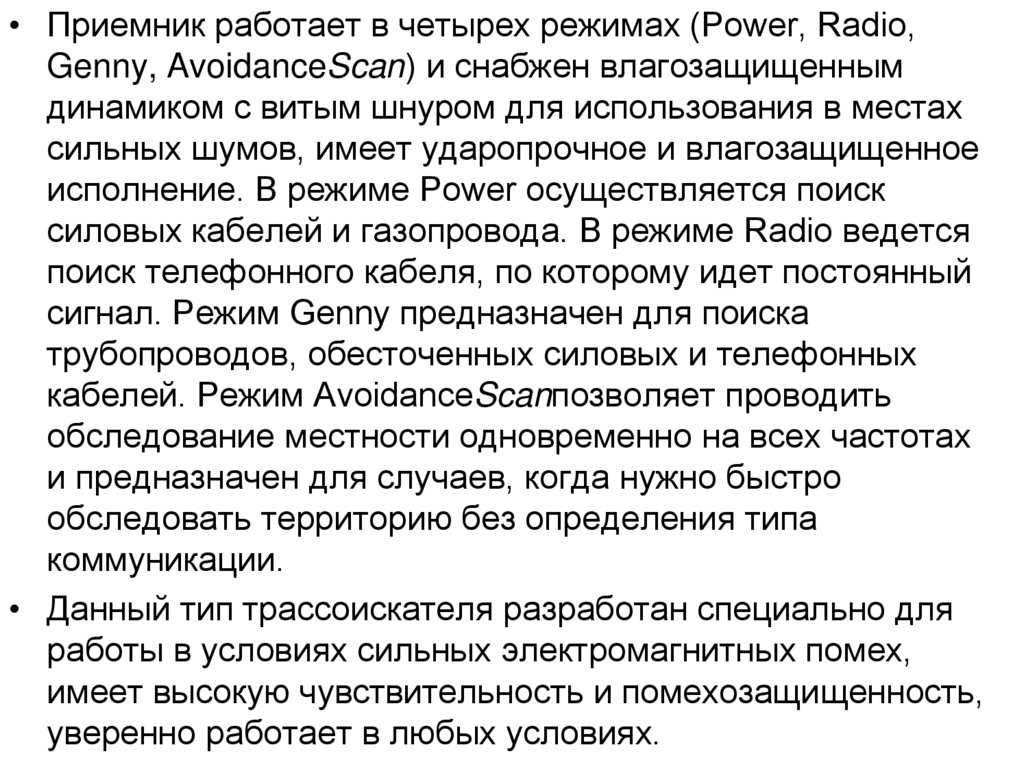

• Приемник работает в четырех режимах (Power, Radio,
Genny, AvoidanceScan) и снабжен влагозащищенным
динамиком с витым шнуром для использования в местах
сильных шумов, имеет ударопрочное и влагозащищенное
исполнение. В режиме Power осуществляется поиск
силовых кабелей и газопровода. В режиме Radio ведется
поиск телефонного кабеля, по которому идет постоянный
сигнал. Режим Genny предназначен для поиска
трубопроводов, обесточенных силовых и телефонных
кабелей. Режим AvoidanceScanпозволяет проводить
обследование местности одновременно на всех частотах
и предназначен для случаев, когда нужно быстро
обследовать территорию без определения типа
коммуникации.
• Данный тип трассоискателя разработан специально для
работы в условиях сильных электромагнитных помех,
имеет высокую чувствительность и помехозащищенность,
уверенно работает в любых условиях.

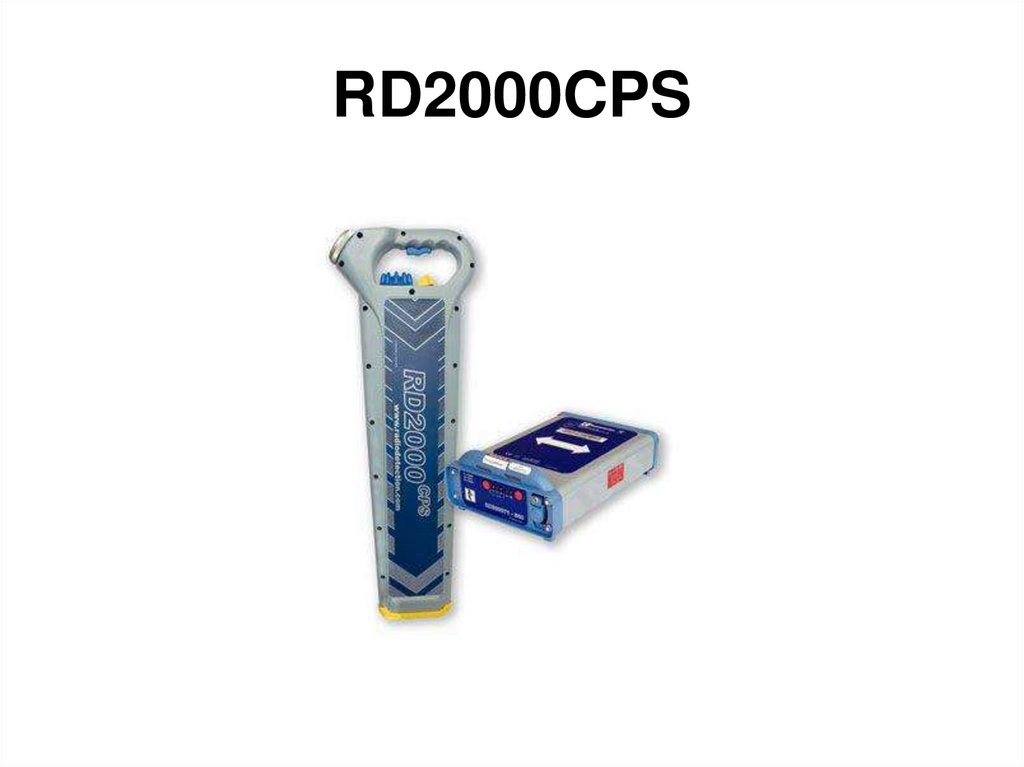

17. RD2000CPS

18.

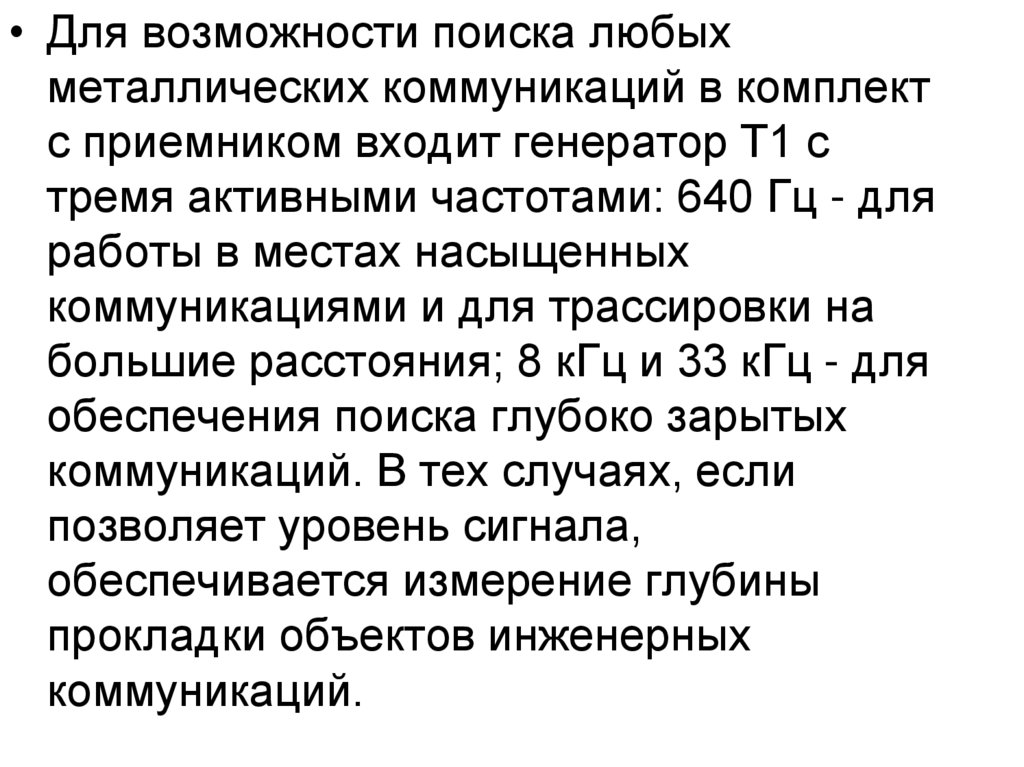

• Для возможности поиска любых
металлических коммуникаций в комплект
с приемником входит генератор Т1 с
тремя активными частотами: 640 Гц - для
работы в местах насыщенных
коммуникациями и для трассировки на
большие расстояния; 8 кГц и 33 кГц - для
обеспечения поиска глубоко зарытых
коммуникаций. В тех случаях, если
позволяет уровень сигнала,
обеспечивается измерение глубины
прокладки объектов инженерных
коммуникаций.

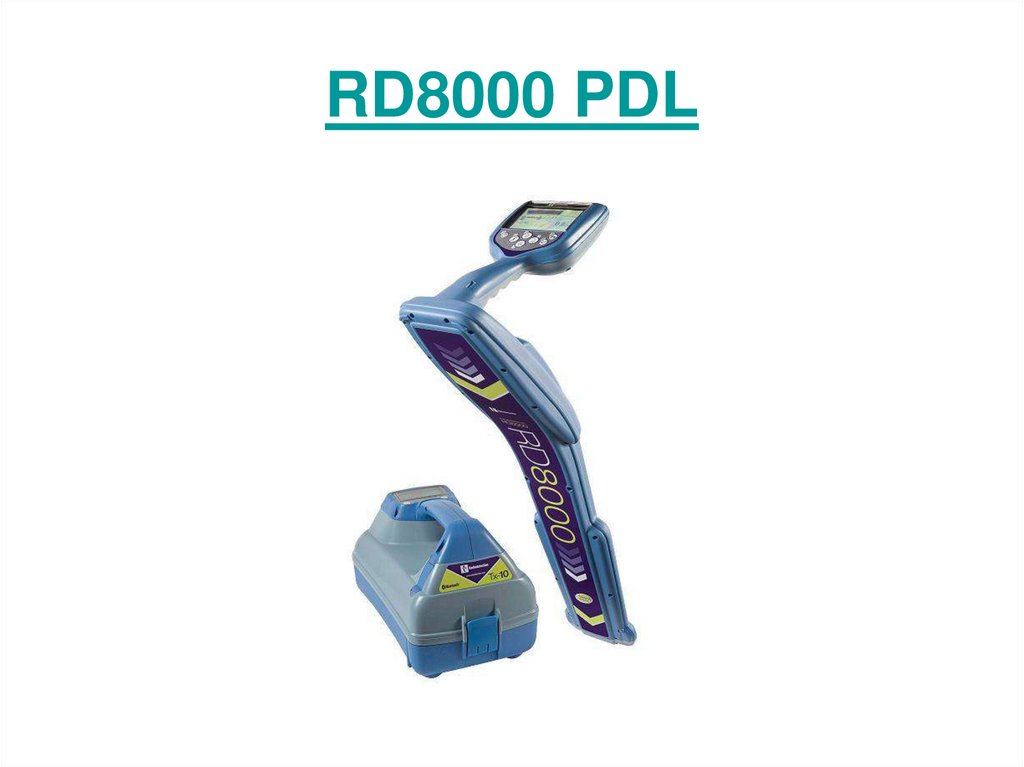

19. RD8000 PDL

20.

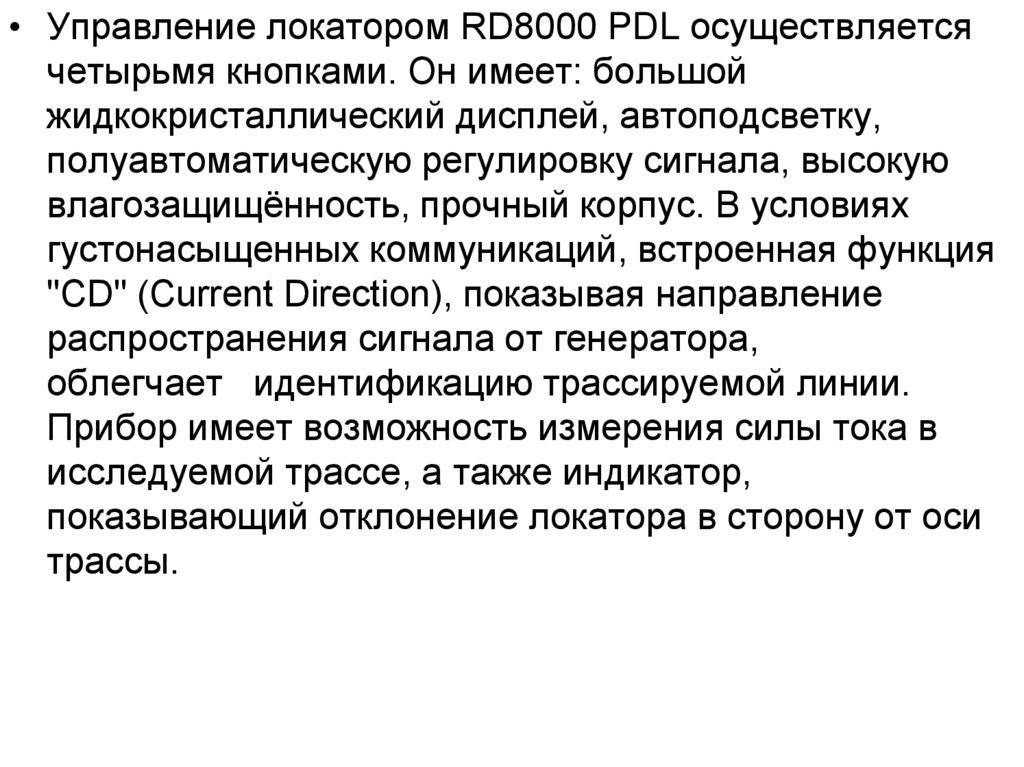

• Управление локатором RD8000 PDL осуществляется
четырьмя кнопками. Он имеет: большой
жидкокристаллический дисплей, автоподсветку,
полуавтоматическую регулировку сигнала, высокую
влагозащищённость, прочный корпус. В условиях
густонасыщенных коммуникаций, встроенная функция
"CD" (Current Direction), показывая направление
распространения сигнала от генератора,
облегчает идентификацию трассируемой линии.
Прибор имеет возможность измерения силы тока в
исследуемой трассе, а также индикатор,
показывающий отклонение локатора в сторону от оси
трассы.

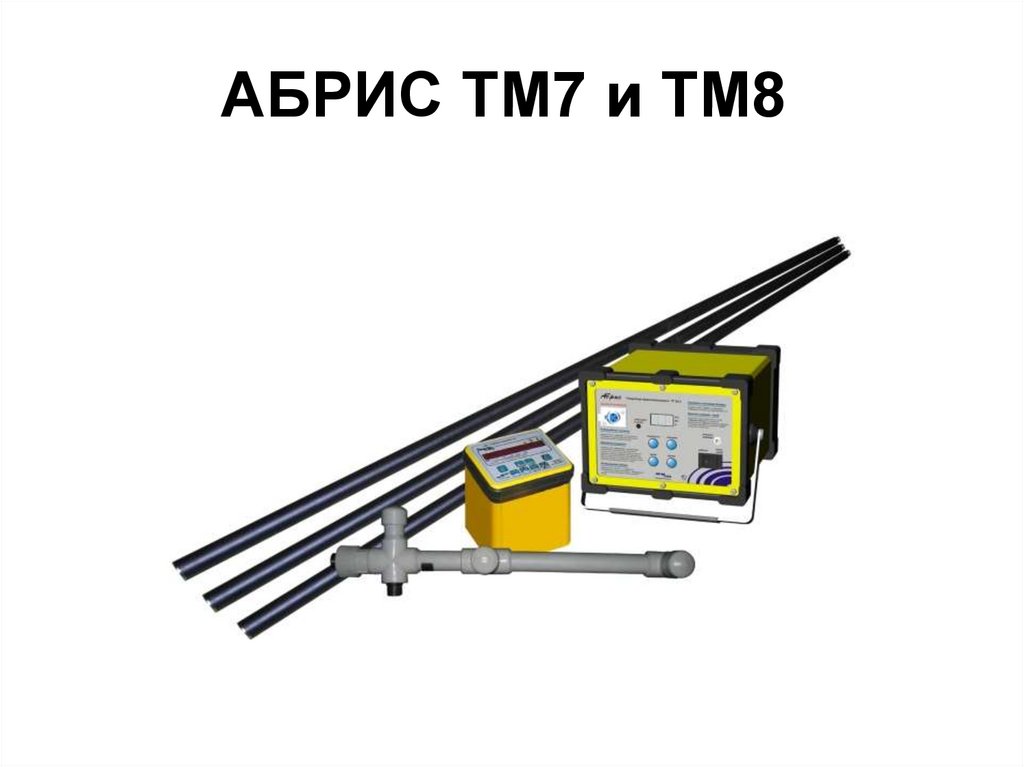

21. АБРИС ТМ7 и ТМ8

АБРИС ТМ7 и ТМ8

22.

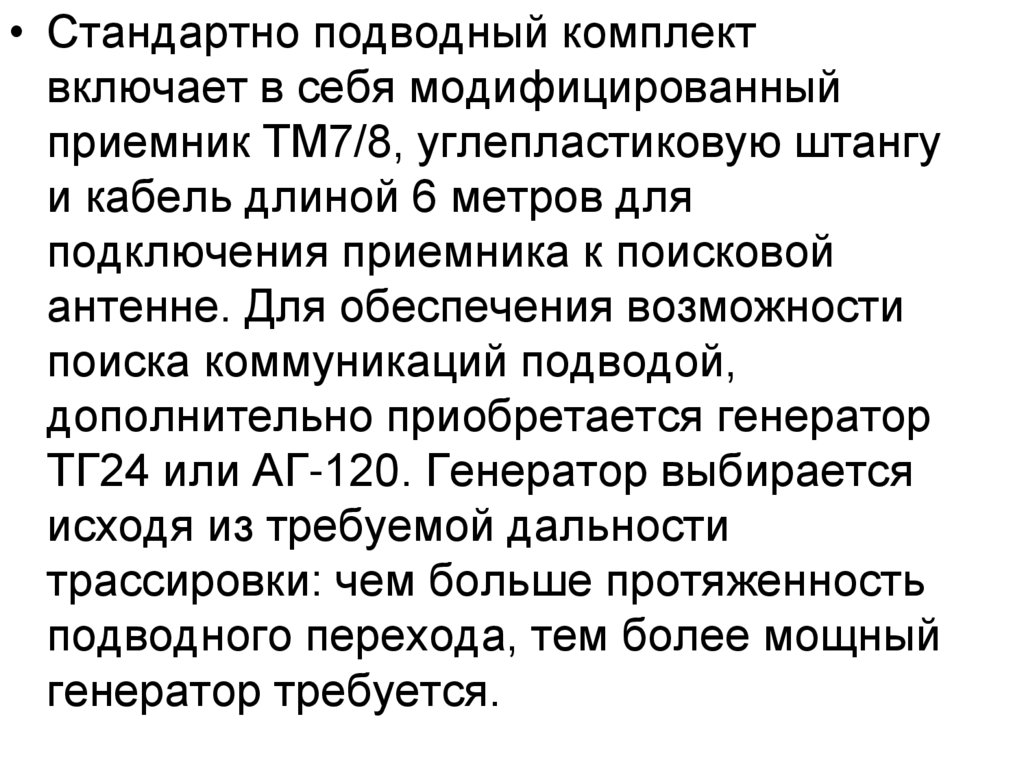

• Стандартно подводный комплект
включает в себя модифицированный
приемник ТМ7/8, углепластиковую штангу
и кабель длиной 6 метров для
подключения приемника к поисковой
антенне. Для обеспечения возможности
поиска коммуникаций подводой,
дополнительно приобретается генератор
ТГ24 или АГ-120. Генератор выбирается
исходя из требуемой дальности
трассировки: чем больше протяженность
подводного перехода, тем более мощный
генератор требуется.

23. СТАЛКЕР 75-02

24.

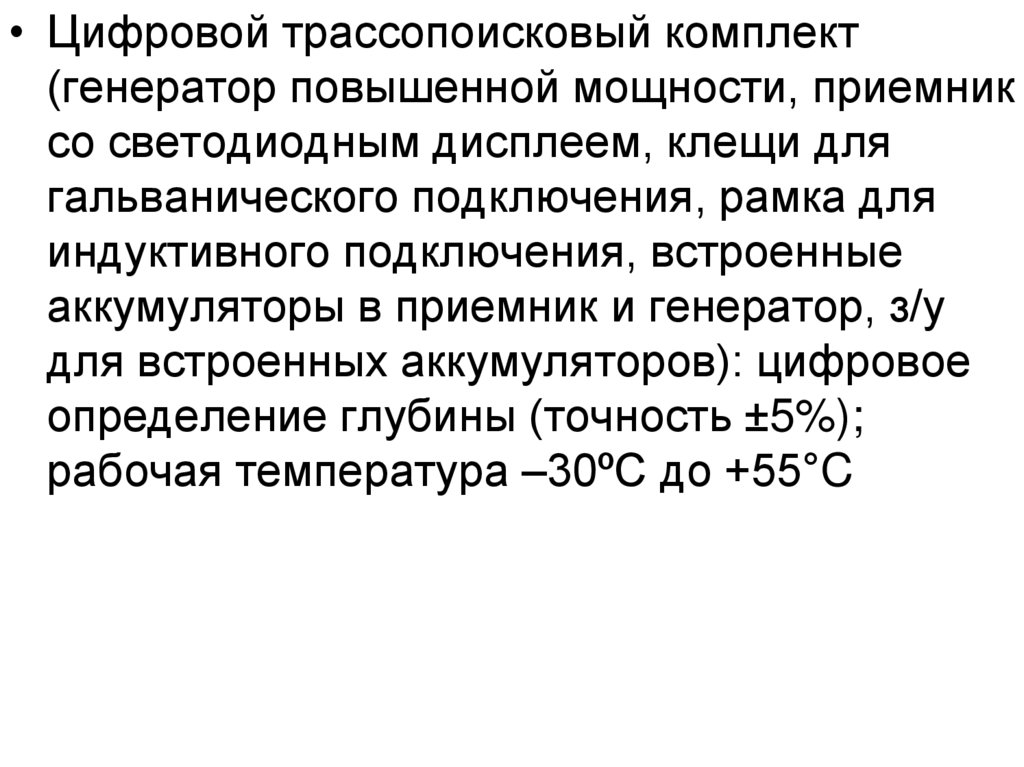

• Цифровой трассопоисковый комплект
(генератор повышенной мощности, приемник
со светодиодным дисплеем, клещи для
гальванического подключения, рамка для
индуктивного подключения, встроенные
аккумуляторы в приемник и генератор, з/у
для встроенных аккумуляторов): цифровое
определение глубины (точность ±5%);
рабочая температура –30ºC до +55°C
