Классификация радиосвязного оборудования ВС (лекция 23)

1.

Модуль военно-технической
(военно-специальной) подготовки
Раздел №2. «Основы радиоэлектроники.
Радиосвязное оборудование воздушных судов»
Тема № 4. Радиосвязное оборудование воздушных судов
Лекция № 23. Классификация радиосвязного оборудования ВС. Роль
радиосвязного оборудования в обеспечении выполнения боевых задач и
безопасности полетов воздушных судов военного назначения
лектор - кандидат физико-математических наук,
подполковник запаса
Межетов Муслим Амирович

2.

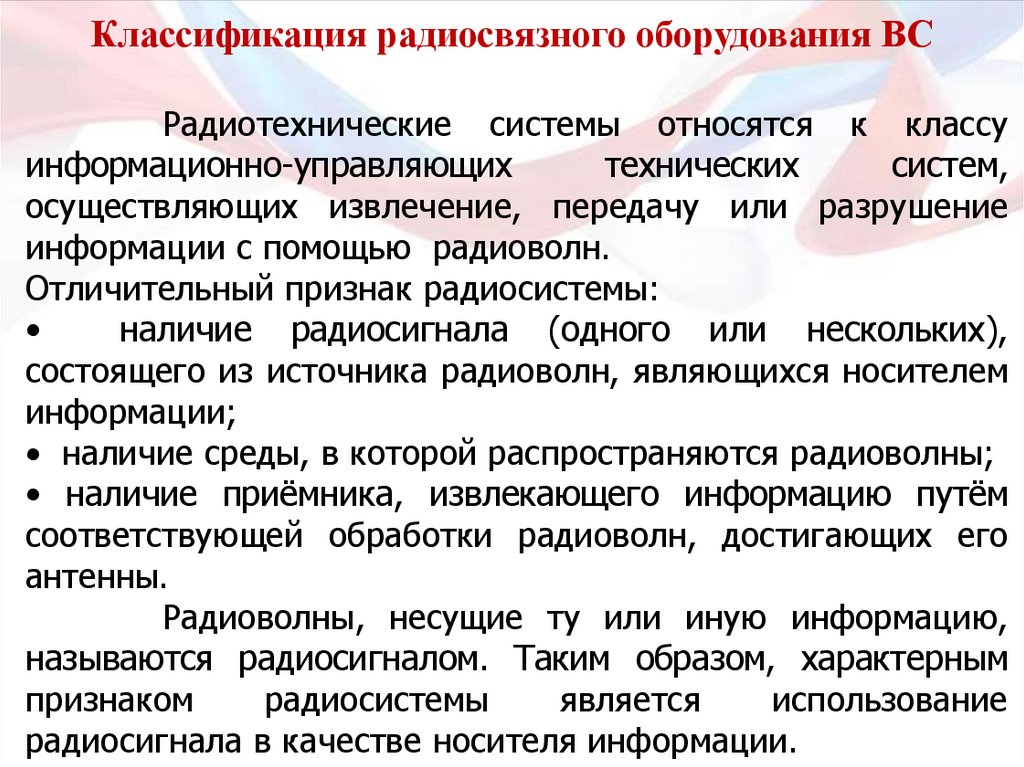

Классификация радиосвязного оборудования ВС
Радиотехнические системы относятся к классу
информационно-управляющих
технических
систем,
осуществляющих извлечение, передачу или разрушение
информации с помощью радиоволн.
Отличительный признак радиосистемы:
наличие радиосигнала (одного или нескольких),
состоящего из источника радиоволн, являющихся носителем
информации;
• наличие среды, в которой распространяются радиоволны;
• наличие приёмника, извлекающего информацию путём
соответствующей обработки радиоволн, достигающих его
антенны.
Радиоволны, несущие ту или иную информацию,
называются радиосигналом. Таким образом, характерным
признаком
радиосистемы
является
использование
радиосигнала в качестве носителя информации.

3.

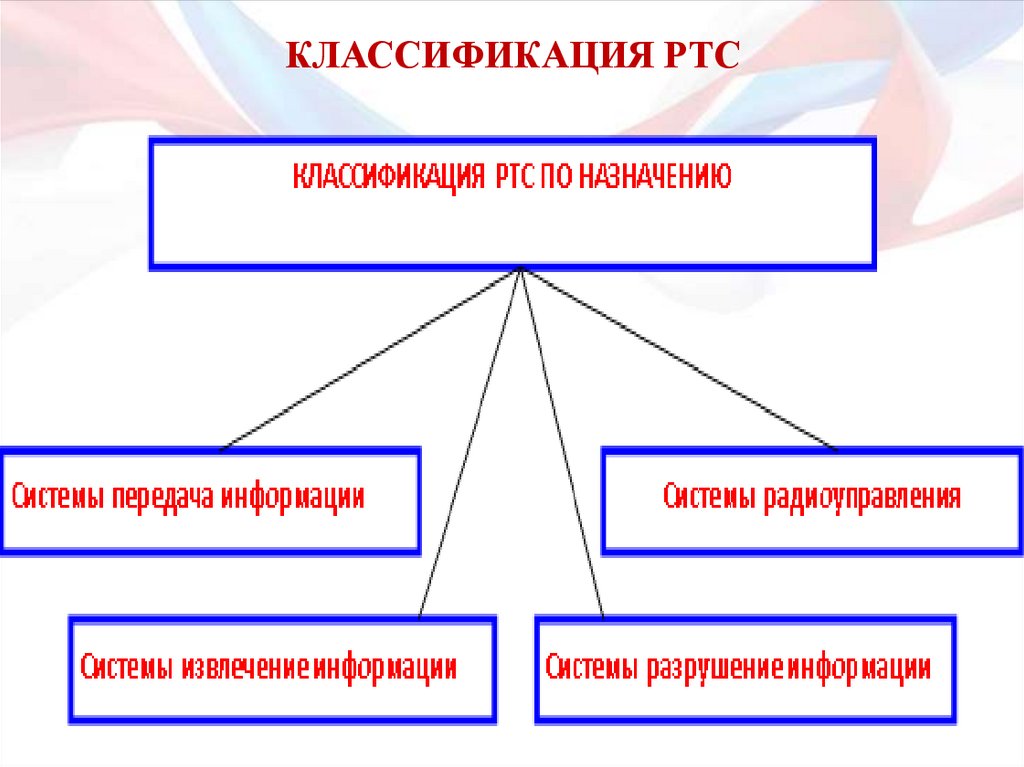

КЛАССИФИКАЦИЯ РТС

4.

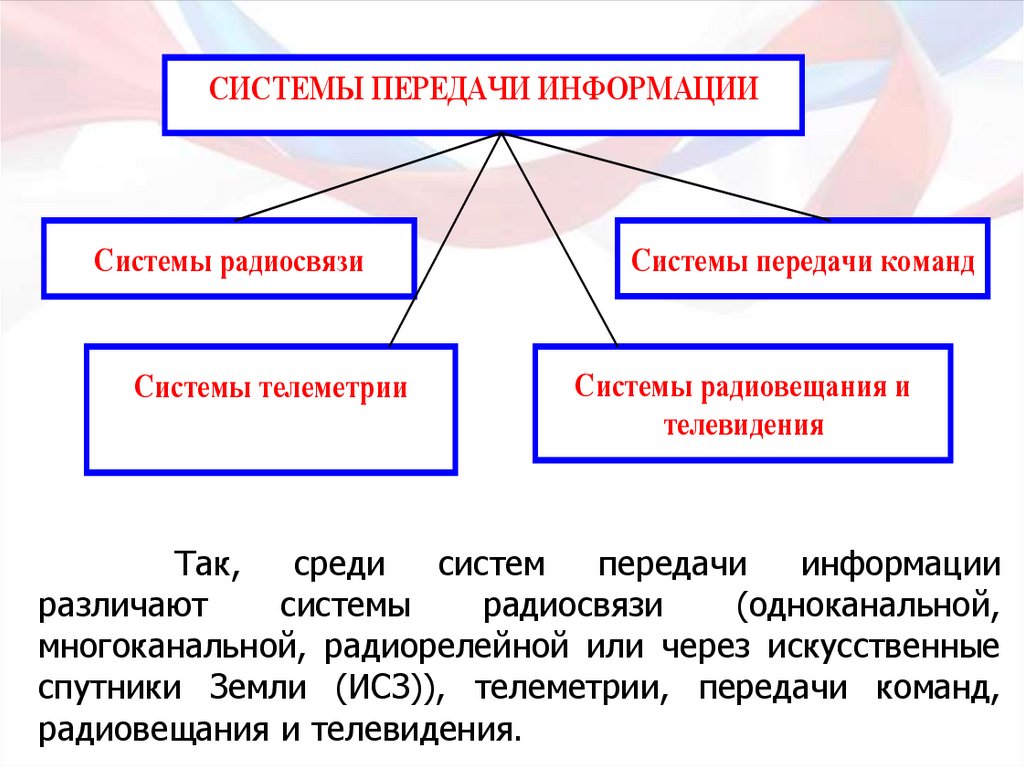

СИСТЕМЫ ПЕРЕДАЧИ ИНФОРМАЦИИ
Системы радиосвязи
Системы телеметрии
Системы передачи команд
Системы радиовещания и
телевидения
Так,
среди
систем
передачи
информации
различают
системы
радиосвязи
(одноканальной,
многоканальной, радиорелейной или через искусственные
спутники Земли (ИСЗ)), телеметрии, передачи команд,
радиовещания и телевидения.

5.

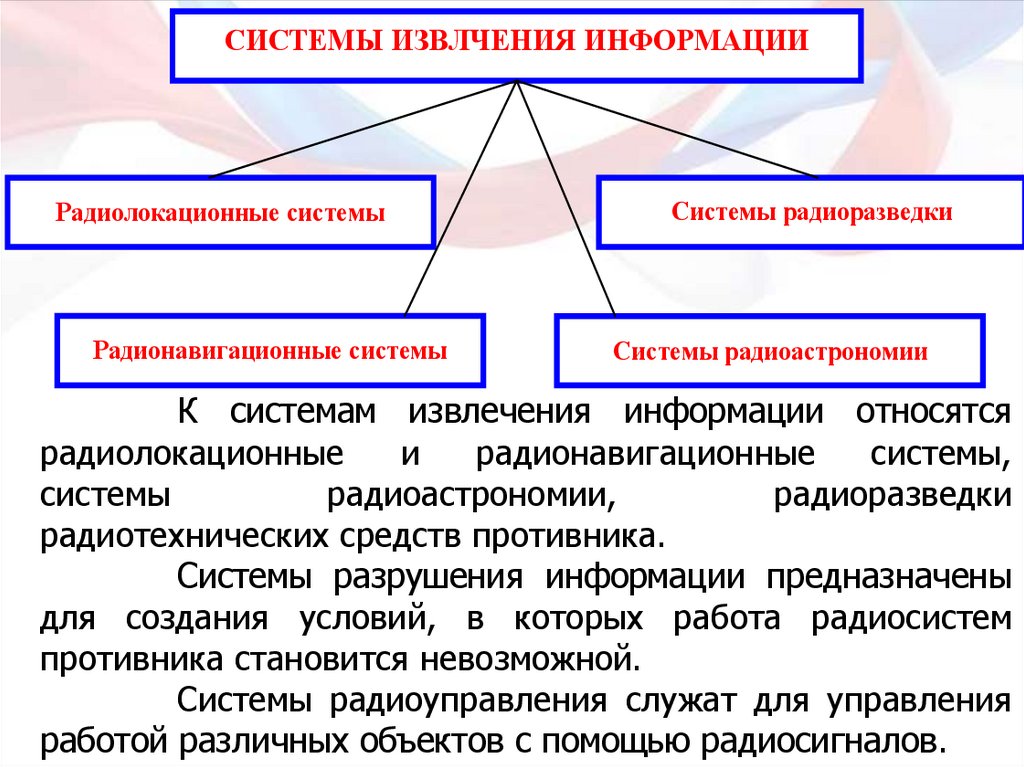

СИСТЕМЫ ИЗВЛЧЕНИЯ ИНФОРМАЦИИ
Радиолокационные системы
Радионавигационные системы
Системы радиоразведки
Системы радиоастрономии
К системам извлечения информации относятся
радиолокационные
и
радионавигационные
системы,
системы
радиоастрономии,
радиоразведки
радиотехнических средств противника.
Системы разрушения информации предназначены
для создания условий, в которых работа радиосистем
противника становится невозможной.
Системы радиоуправления служат для управления
работой различных объектов с помощью радиосигналов.

6.

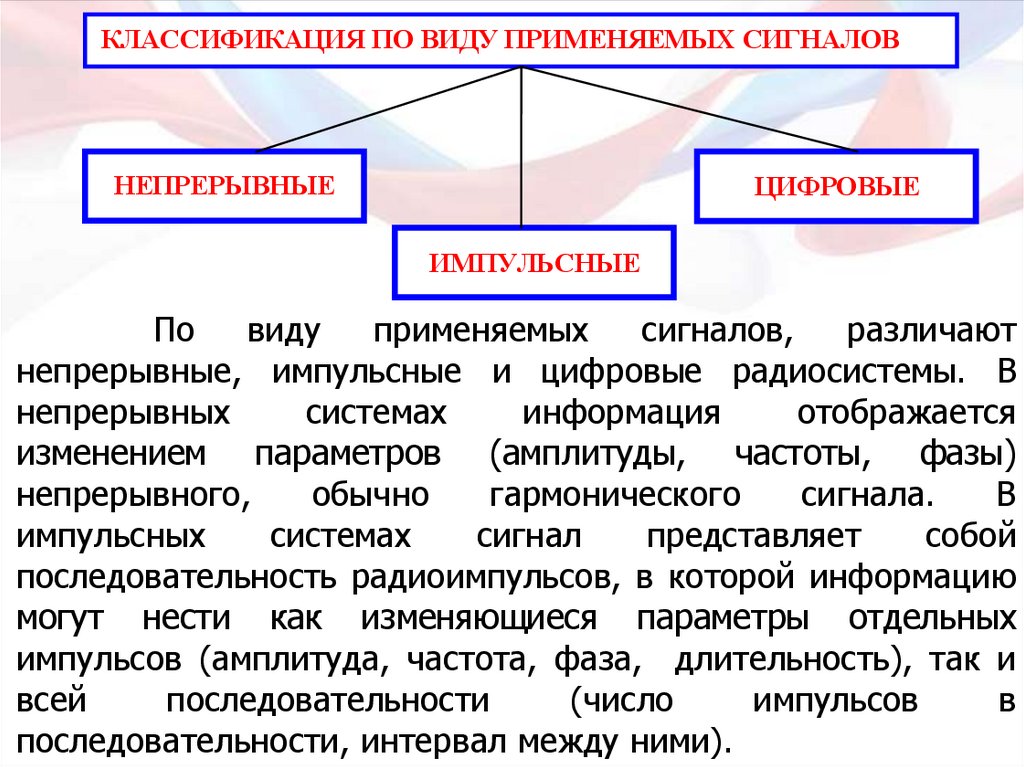

КЛАССИФИКАЦИЯ ПО ВИДУ ПРИМЕНЯЕМЫХ СИГНАЛОВ
НЕПРЕРЫВНЫЕ
ЦИФРОВЫЕ
ИМПУЛЬСНЫЕ
По
виду
применяемых
сигналов,
различают
непрерывные, импульсные и цифровые радиосистемы. В
непрерывных
системах
информация
отображается
изменением параметров (амплитуды, частоты, фазы)
непрерывного,
обычно
гармонического
сигнала.
В
импульсных
системах
сигнал
представляет
собой
последовательность радиоимпульсов, в которой информацию
могут нести как изменяющиеся параметры отдельных
импульсов (амплитуда, частота, фаза, длительность), так и
всей
последовательности
(число
импульсов
в
последовательности, интервал между ними).

7.

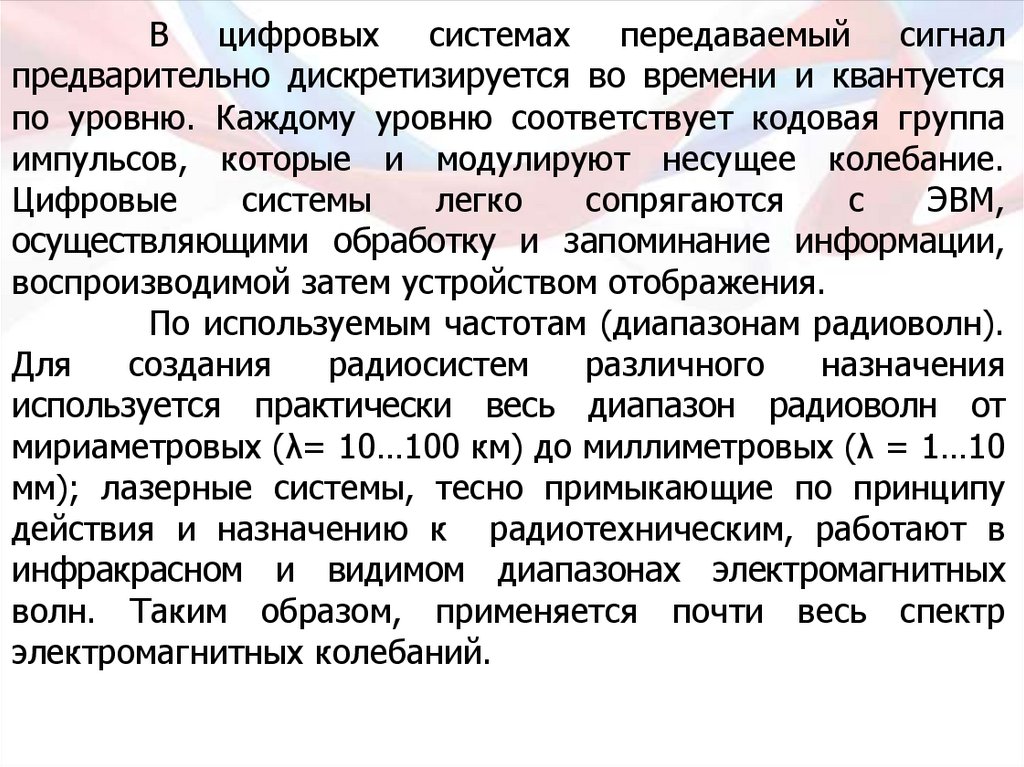

В цифровых системах передаваемый сигнал
предварительно дискретизируется во времени и квантуется
по уровню. Каждому уровню соответствует кодовая группа
импульсов, которые и модулируют несущее колебание.
Цифровые
системы
легко
сопрягаются
с
ЭВМ,
осуществляющими обработку и запоминание информации,
воспроизводимой затем устройством отображения.
По используемым частотам (диапазонам радиоволн).
Для
создания
радиосистем
различного
назначения
используется практически весь диапазон радиоволн от
мириаметровых (λ= 10…100 км) до миллиметровых (λ = 1…10
мм); лазерные системы, тесно примыкающие по принципу
действия и назначению к радиотехническим, работают в
инфракрасном и видимом диапазонах электромагнитных
волн. Таким образом, применяется почти весь спектр
электромагнитных колебаний.

8.

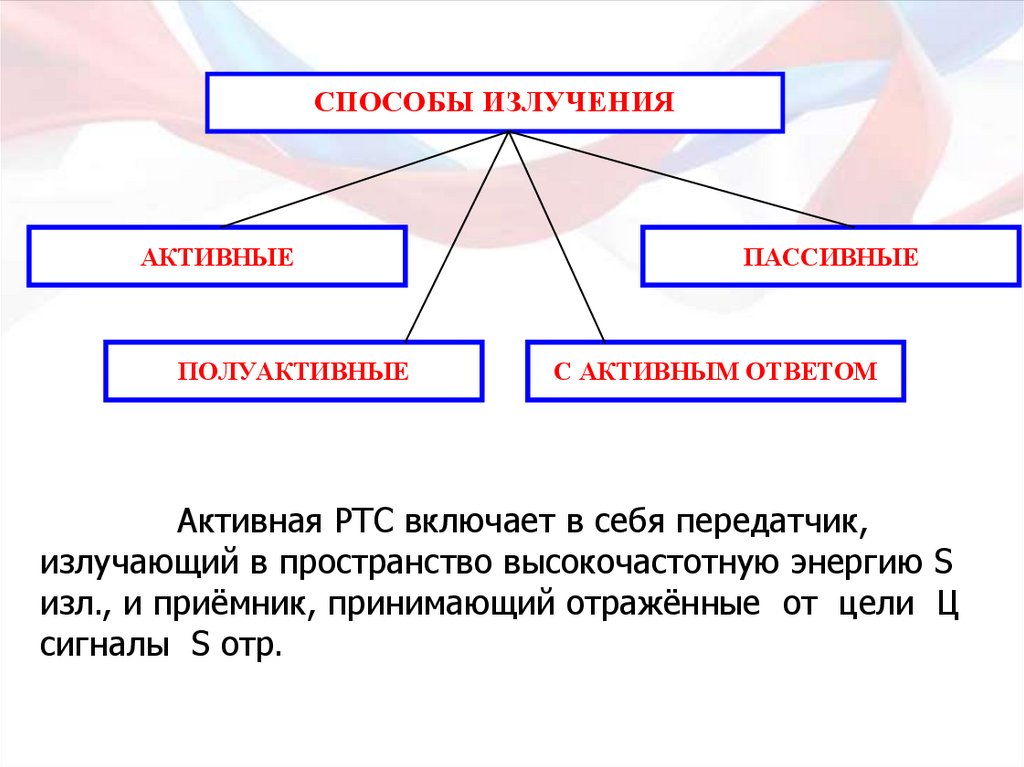

СПОСОБЫ ИЗЛУЧЕНИЯ
АКТИВНЫЕ
ПОЛУАКТИВНЫЕ
ПАССИВНЫЕ
С АКТИВНЫМ ОТВЕТОМ
Активная РТС включает в себя передатчик,
излучающий в пространство высокочастотную энергию S
изл., и приёмник, принимающий отражённые от цели Ц
сигналы S отр.

9.

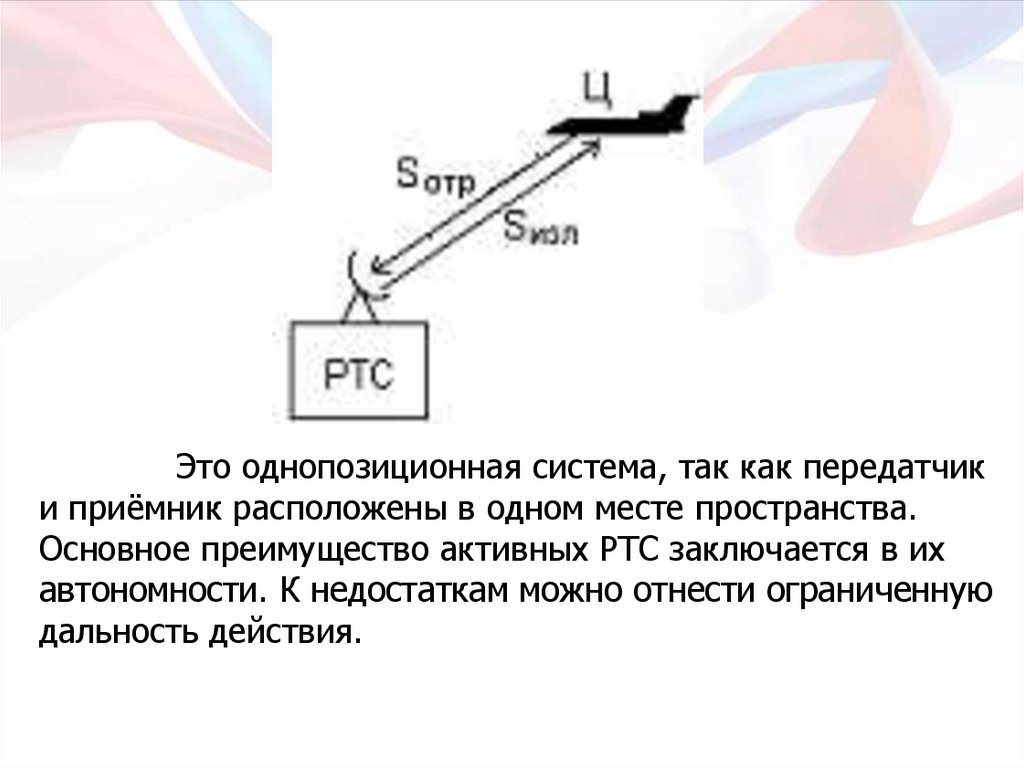

Это однопозиционная система, так как передатчик
и приёмник расположены в одном месте пространства.
Основное преимущество активных РТС заключается в их
автономности. К недостаткам можно отнести ограниченную
дальность действия.

10.

Полуактивные РТС являются двухпозиционными
системами. Приёмник и передатчик в таких системах
расположены в различных местах пространства или на
различных объектах.
Передатчик системы П, расположенный на
командном пункте КП, производит облучение цели Ц Sобл,
а приёмник, извлекающий информацию о цели
из
отражённых сигналов Sотр, размещён на ракете Р.

11.

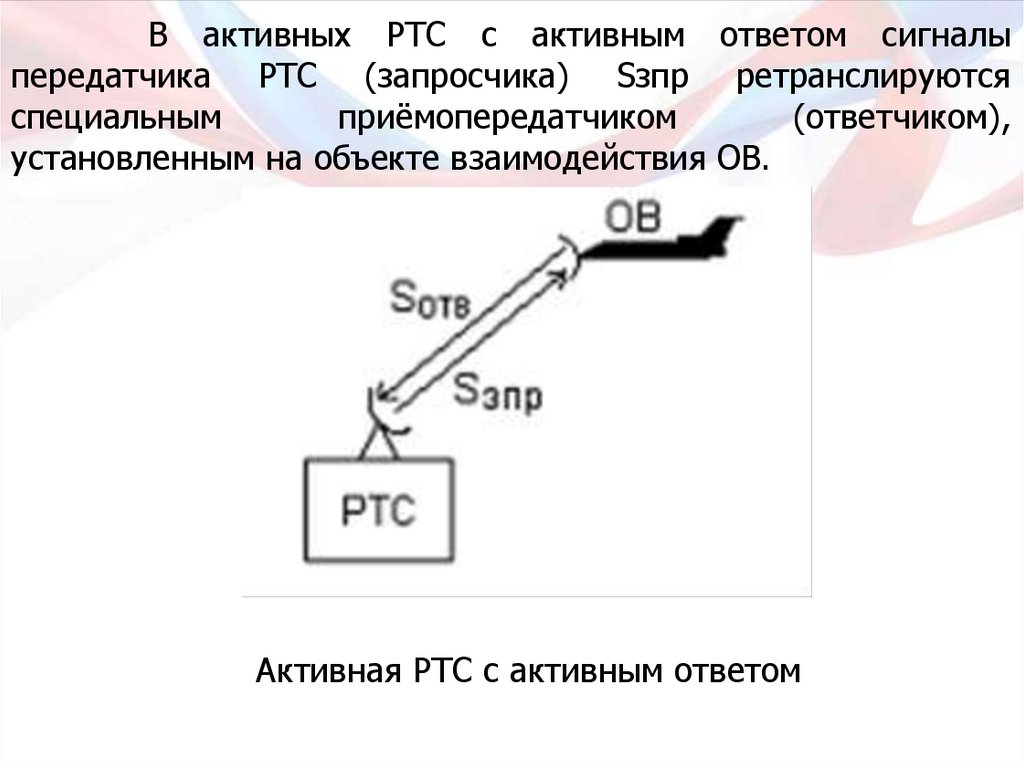

В активных РТС с активным ответом сигналы
передатчика РТС (запросчика) Sзпр ретранслируются
специальным
приёмопередатчиком
(ответчиком),
установленным на объекте взаимодействия ОВ.
Активная РТС с активным ответом

12.

Ответчик принимает сигналы запроса, которые
вызывают излучение ответных сигналов, генерируемых
передатчиком ответчика Sотв. Ответные сигналы могут иметь
мощность значительно большую, чем отражённые сигналы в
активных системах, поэтому применение активного ответа
позволяет существенно повысить дальность действия
системы. Кроме того, ответный сигнал часто используется
для передачи дополнительной информации с объекта
взаимодействия. Системы такого типа используются в
радиоуправлении, телеметрии, при стыковке космических
аппаратов, в системах опознавания типа «свой – чужой» и
т.д.

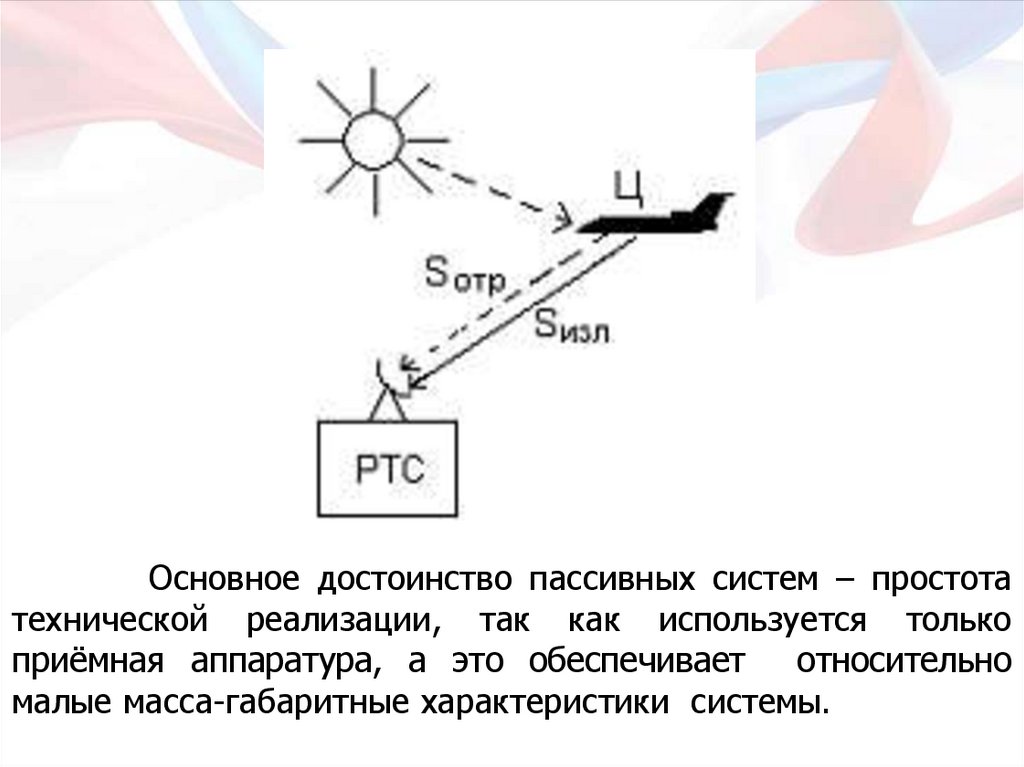

Пассивные
РТС
используют
собственное
радиоизлучение самих объектов взаимодействия Sизл. или
отражённые сигналы естественных облучателей Sотр..

13.

Основное достоинство пассивных систем – простота
технической реализации, так как используется только
приёмная аппаратура, а это обеспечивает
относительно
малые масса-габаритные характеристики системы.

14.

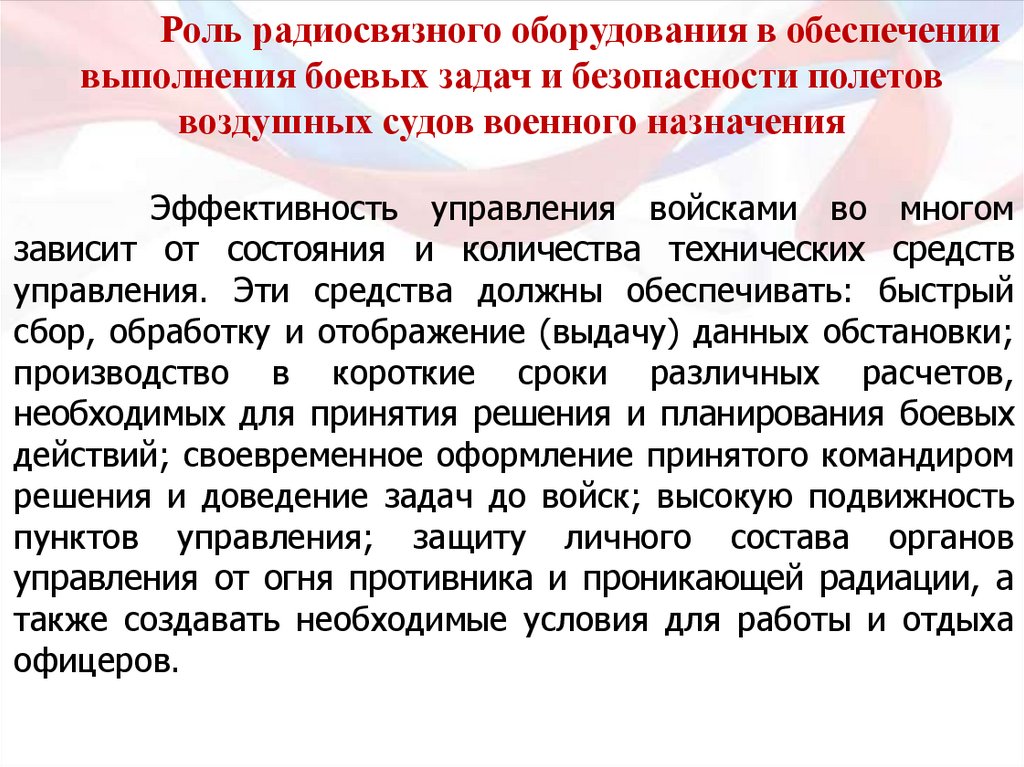

Роль радиосвязного оборудования в обеспечении
выполнения боевых задач и безопасности полетов
воздушных судов военного назначения
Эффективность управления войсками во многом
зависит от состояния и количества технических средств
управления. Эти средства должны обеспечивать: быстрый
сбор, обработку и отображение (выдачу) данных обстановки;
производство в короткие сроки различных расчетов,
необходимых для принятия решения и планирования боевых
действий; своевременное оформление принятого командиром
решения и доведение задач до войск; высокую подвижность
пунктов управления; защиту личного состава органов
управления от огня противника и проникающей радиации, а
также создавать необходимые условия для работы и отдыха
офицеров.

15.

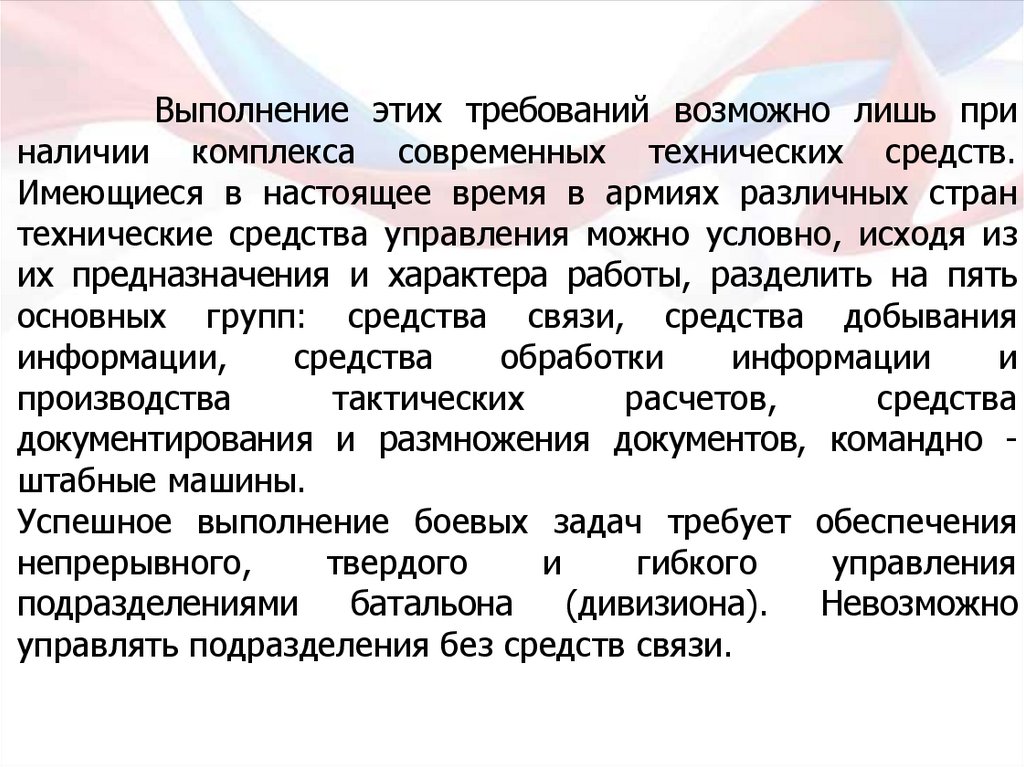

Выполнение этих требований возможно лишь при
наличии комплекса современных технических средств.
Имеющиеся в настоящее время в армиях различных стран
технические средства управления можно условно, исходя из
их предназначения и характера работы, разделить на пять
основных групп: средства связи, средства добывания
информации,
средства
обработки
информации
и
производства
тактических
расчетов,
средства
документирования и размножения документов, командно штабные машины.
Успешное выполнение боевых задач требует обеспечения
непрерывного,
твердого
и
гибкого
управления
подразделениями
батальона
(дивизиона).
Невозможно
управлять подразделения без средств связи.

16.

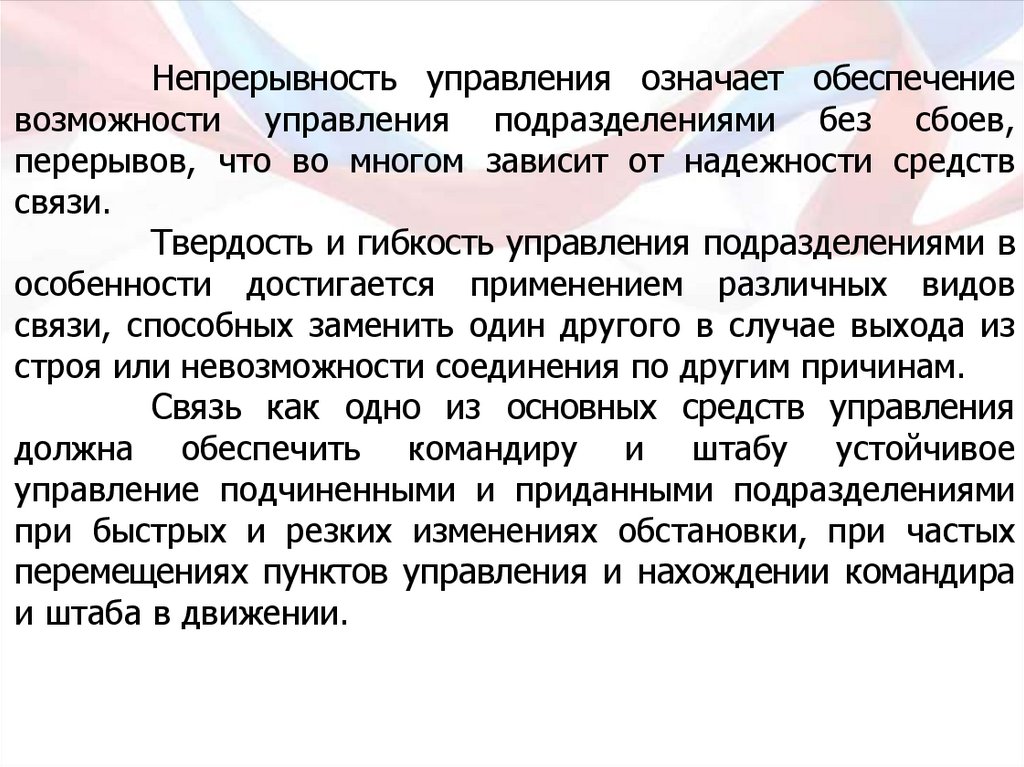

Непрерывность управления означает обеспечение
возможности управления подразделениями без сбоев,
перерывов, что во многом зависит от надежности средств
связи.
Твердость и гибкость управления подразделениями в
особенности достигается применением различных видов
связи, способных заменить один другого в случае выхода из
строя или невозможности соединения по другим причинам.
Связь как одно из основных средств управления
должна обеспечить командиру и штабу устойчивое
управление подчиненными и приданными подразделениями
при быстрых и резких изменениях обстановки, при частых
перемещениях пунктов управления и нахождении командира
и штаба в движении.

17.

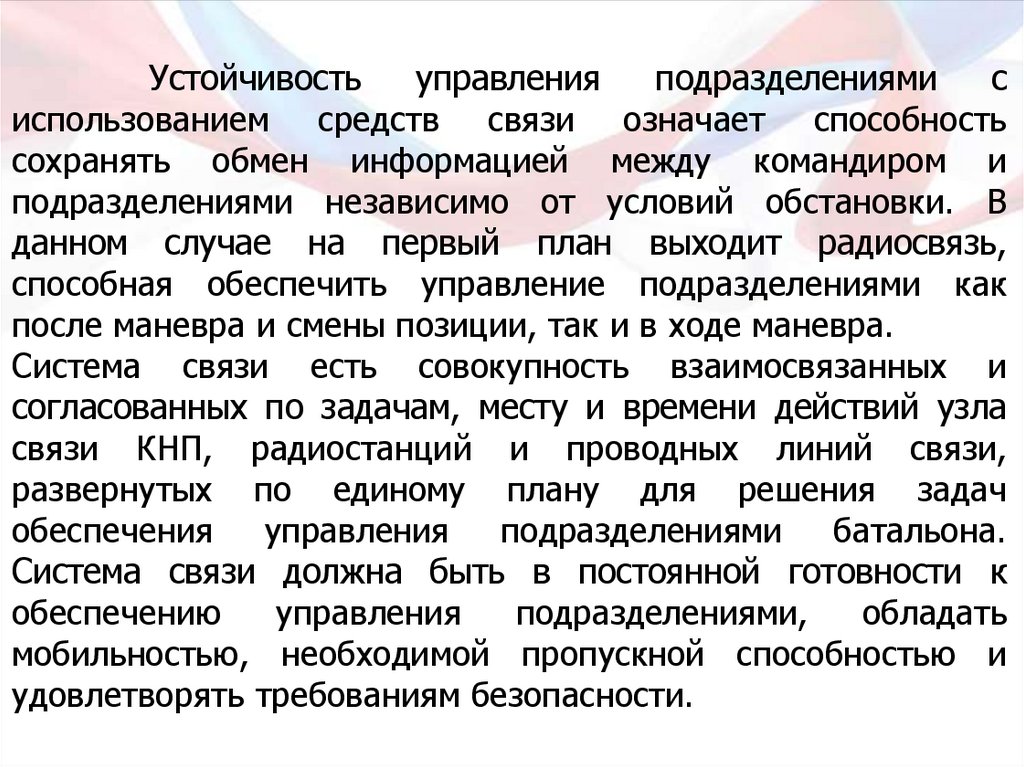

Устойчивость
управления
подразделениями
с
использованием средств связи означает способность
сохранять обмен информацией между командиром и
подразделениями независимо от условий обстановки. В
данном случае на первый план выходит радиосвязь,
способная обеспечить управление подразделениями как
после маневра и смены позиции, так и в ходе маневра.
Система связи есть совокупность взаимосвязанных и
согласованных по задачам, месту и времени действий узла
связи КНП, радиостанций и проводных линий связи,
развернутых по единому плану для решения задач
обеспечения управления подразделениями батальона.
Система связи должна быть в постоянной готовности к
обеспечению
управления
подразделениями,
обладать
мобильностью, необходимой пропускной способностью и
удовлетворять требованиям безопасности.

18.

ВЫВОДЫ
18
• Таким образом, на сегодняшнем занятии рассмотрены вопросы:
Классификация
радиосвязного
оборудования
ВС.
Роль
радиосвязного оборудования в обеспечении выполнения боевых
задач и безопасности полетов воздушных судов военного
назначения.

19.

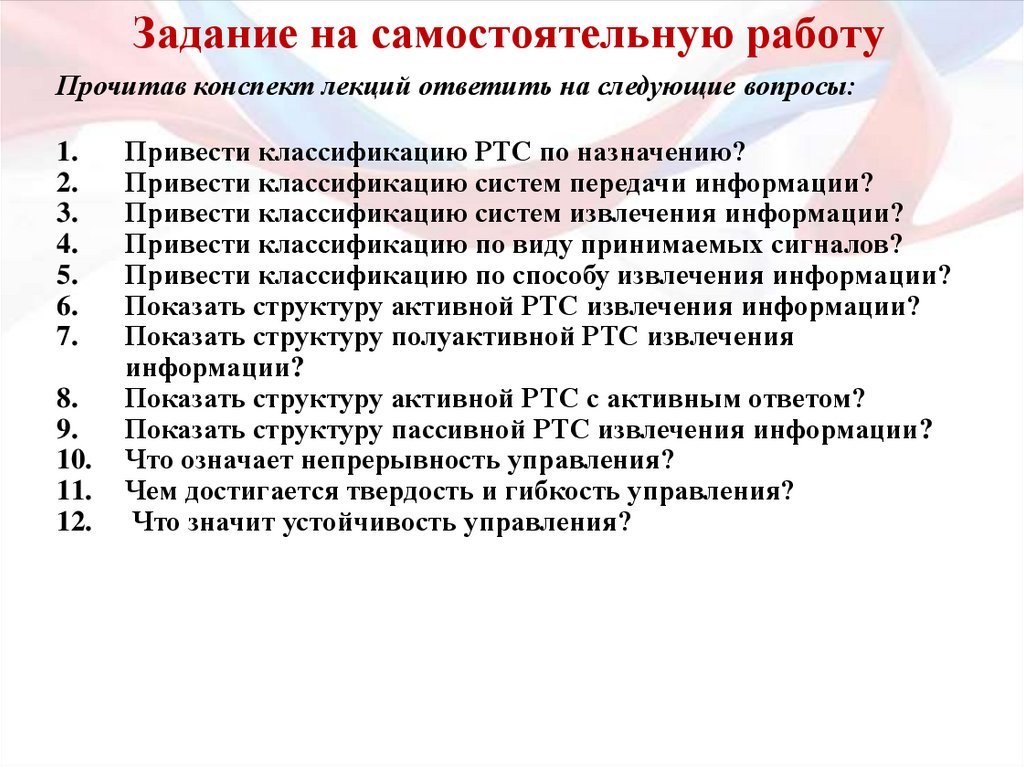

Задание на самостоятельную работу
Прочитав конспект лекций ответить на следующие вопросы:
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
Привести классификацию РТС по назначению?
Привести классификацию систем передачи информации?
Привести классификацию систем извлечения информации?
Привести классификацию по виду принимаемых сигналов?
Привести классификацию по способу извлечения информации?
Показать структуру активной РТС извлечения информации?
Показать структуру полуактивной РТС извлечения
информации?
Показать структуру активной РТС с активным ответом?
Показать структуру пассивной РТС извлечения информации?
Что означает непрерывность управления?
Чем достигается твердость и гибкость управления?
Что значит устойчивость управления?
