Соединение оптических волокон. Потери

1.

Соединение оптических
волокон. Потери
Семенов Б.В.

2.

Виды соединений ОВ
1.
Разъемное (коннекторное)
2.
Полуразъемное (сплайс-соединение)
3.
Неразъемное (сварное соединение)

3.

Виды соединений ОВ
Рис. 1. Конструкции соединителей:
а) несимметричная;
б) симметричная;
в) наконечник и центратор розетки симметричного соединителя

4.

Виды соединений ОВ

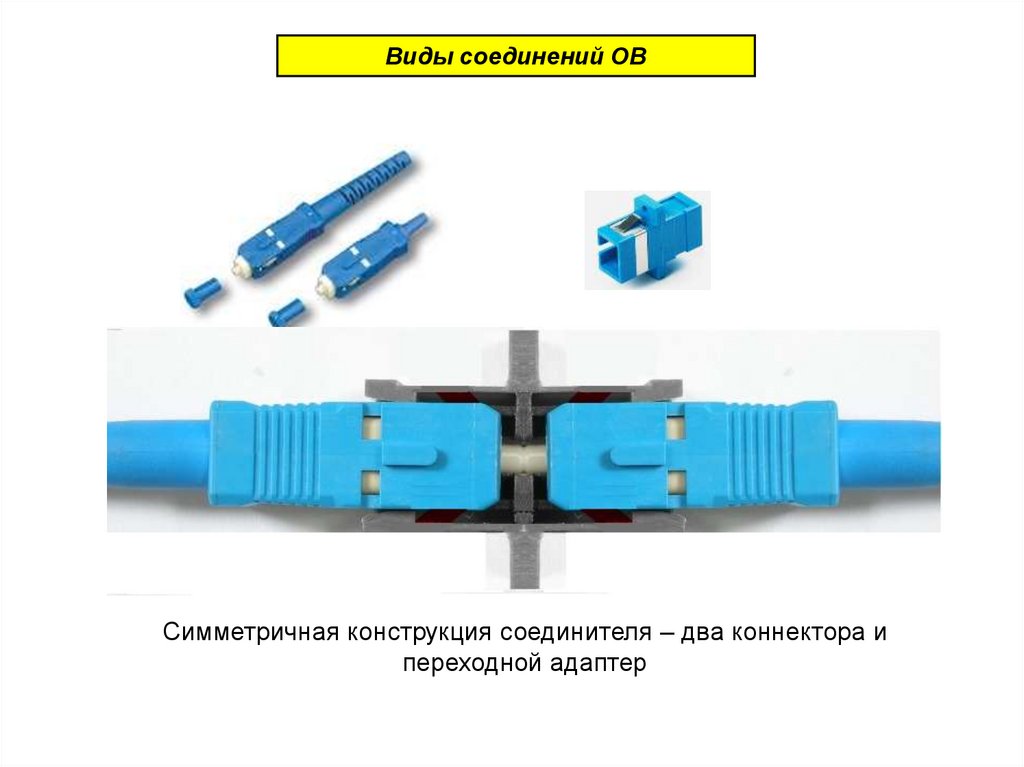

Симметричная конструкция соединителя – два коннектора и
переходной адаптер

5.

Внешние потери в соединителях
