Тз конструкции

1. Тз конструкции

р
Тз конструкции

2.

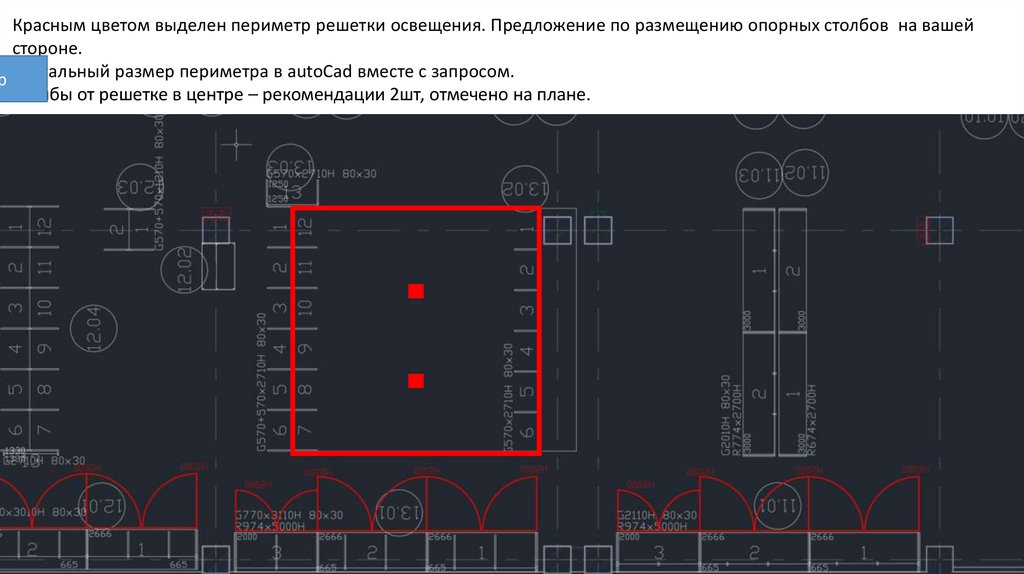

Красным цветом выделен периметр решетки освещения. Предложение по размещению опорных столбов на вашей
стороне.
р Актуальный размер периметра в autoCad вместе с запросом.
Столбы от решетке в центре – рекомендации 2шт, отмечено на плане.

3.

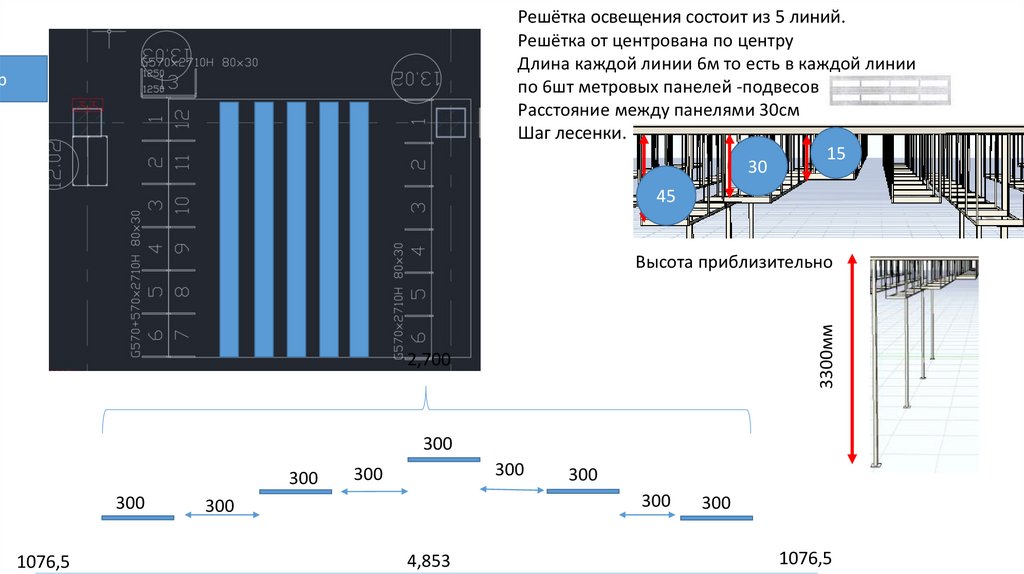

Решётка освещения состоит из 5 линий.
Решётка от центрована по центру
Длина каждой линии 6м то есть в каждой линии
по 6шт метровых панелей -подвесов
Расстояние между панелями 30см
Шаг лесенки.
15
30
р
45
3300мм
Высота приблизительно
2,700
300
300
300
1076,5
300
300
300
300
300
4,853
300
1076,5

4.

р

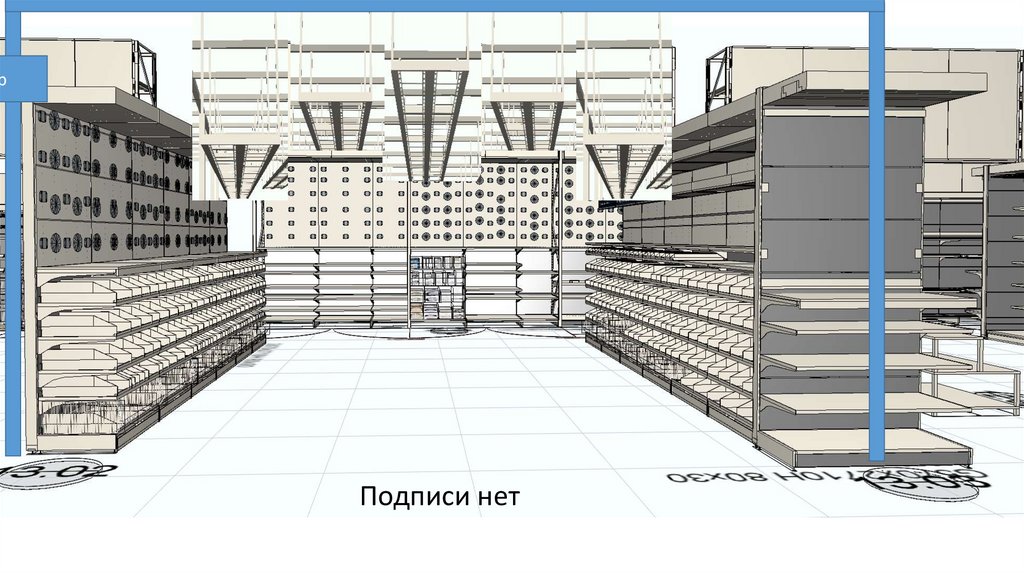

Подписи нет

5.

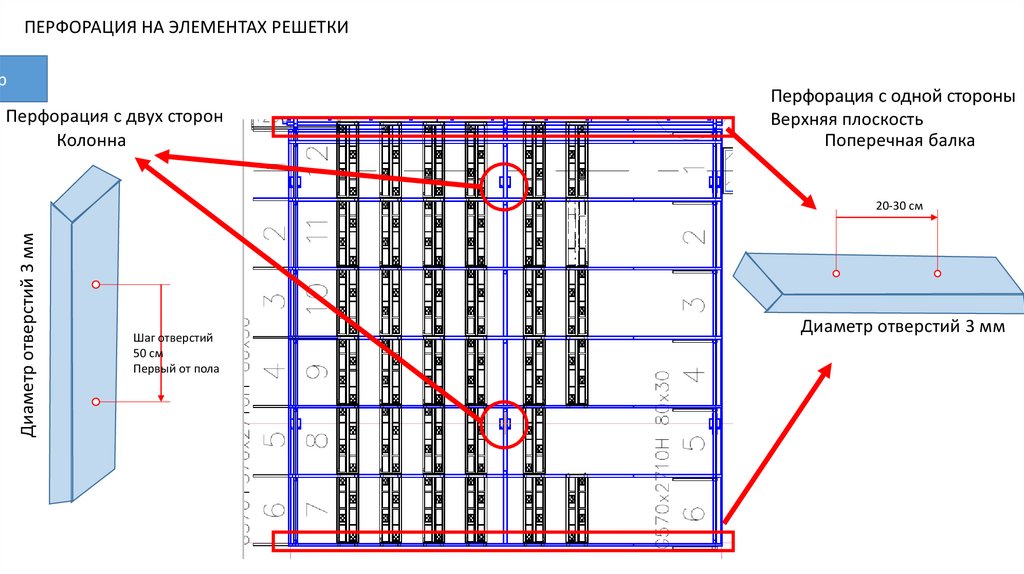

ПЕРФОРАЦИЯ НА ЭЛЕМЕНТАХ РЕШЕТКИ
р
Перфорация с двух сторон
Колонна
Перфорация с одной стороны
Верхняя плоскость
Поперечная балка
Диаметр отверстий 3 мм
20-30 см
Шаг отверстий
50 см
Первый от пола
Диаметр отверстий 3 мм

6.

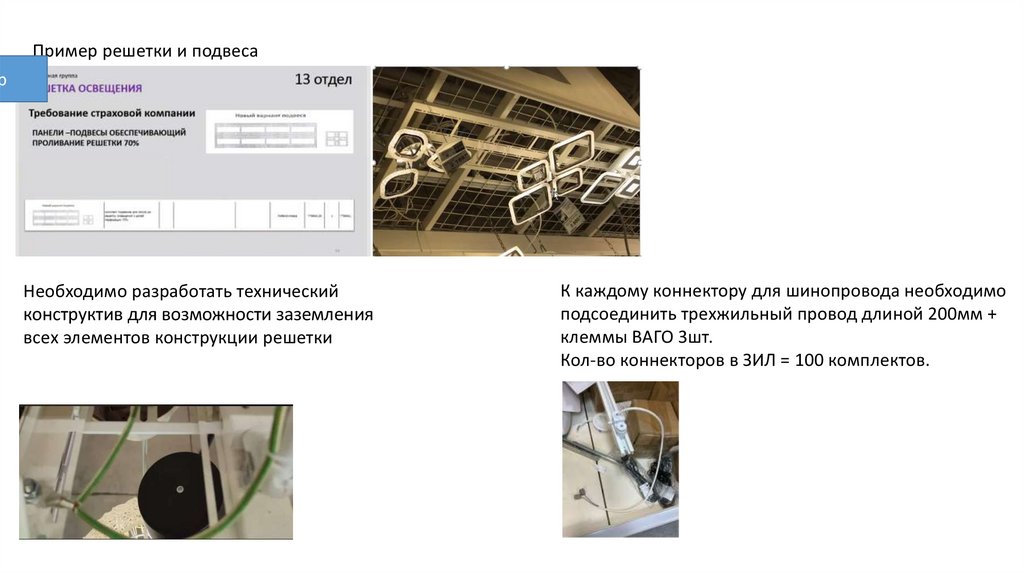

Пример решетки и подвеса
р
Необходимо разработать технический
конструктив для возможности заземления
всех элементов конструкции решетки
К каждому коннектору для шинопровода необходимо
подсоединить трехжильный провод длиной 200мм +
клеммы ВАГО 3шт.
Кол-во коннекторов в ЗИЛ = 100 комплектов.

7.

р

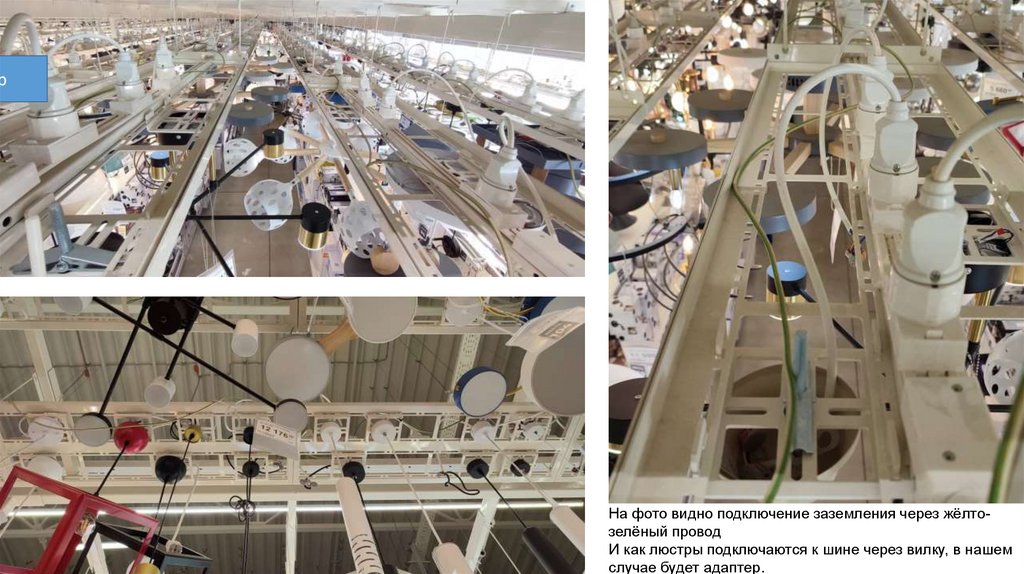

На фото видно подключение заземления через жёлтозелёный провод
И как люстры подключаются к шине через вилку, в нашем
случае будет адаптер.

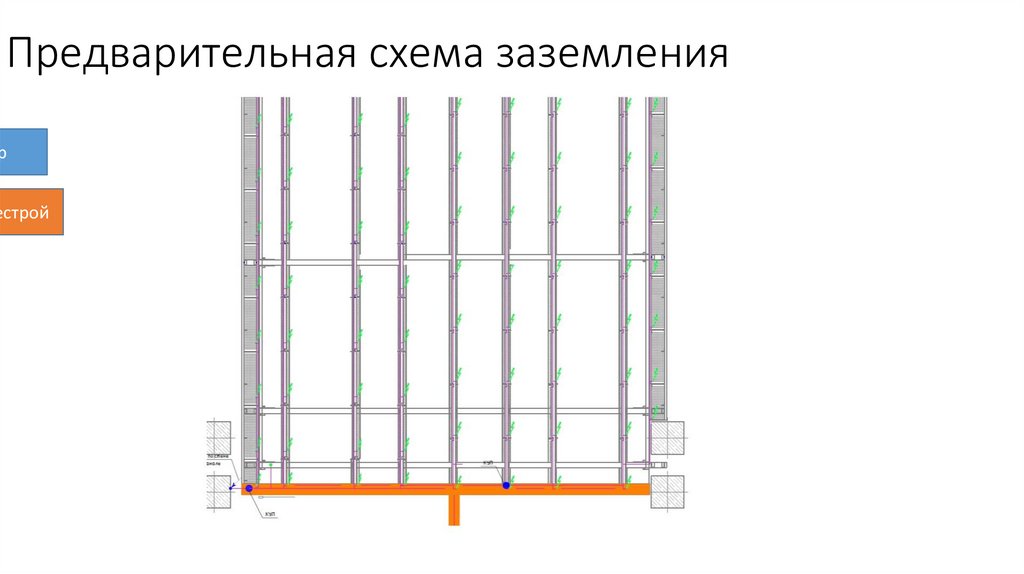

8. Предварительная схема заземления

р
естрой

9.

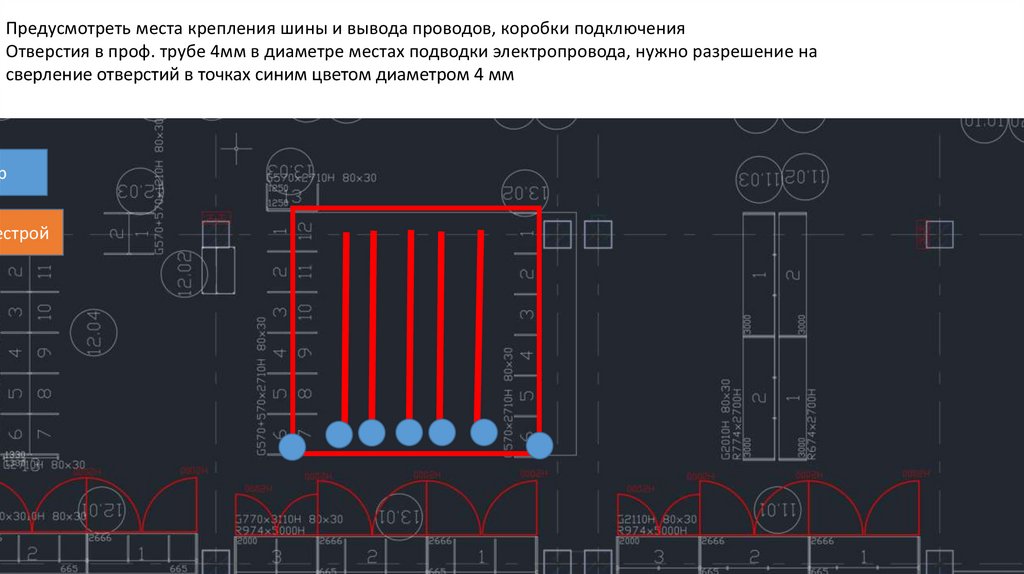

Предусмотреть места крепления шины и вывода проводов, коробки подключения
Отверстия в проф. трубе 4мм в диаметре местах подводки электропровода, нужно разрешение на
сверление отверстий в точках синим цветом диаметром 4 мм
р
естрой

10.

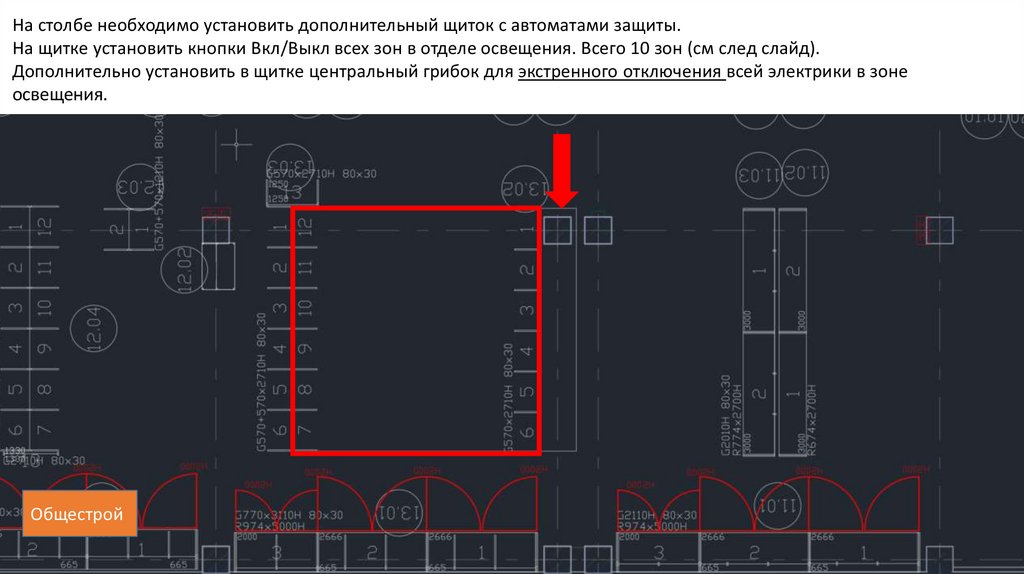

На столбе необходимо установить дополнительный щиток с автоматами защиты.
На щитке установить кнопки Вкл/Выкл всех зон в отделе освещения. Всего 10 зон (см след слайд).
Дополнительно установить в щитке центральный грибок для экстренного отключения всей электрики в зоне
освещения.
Общестрой

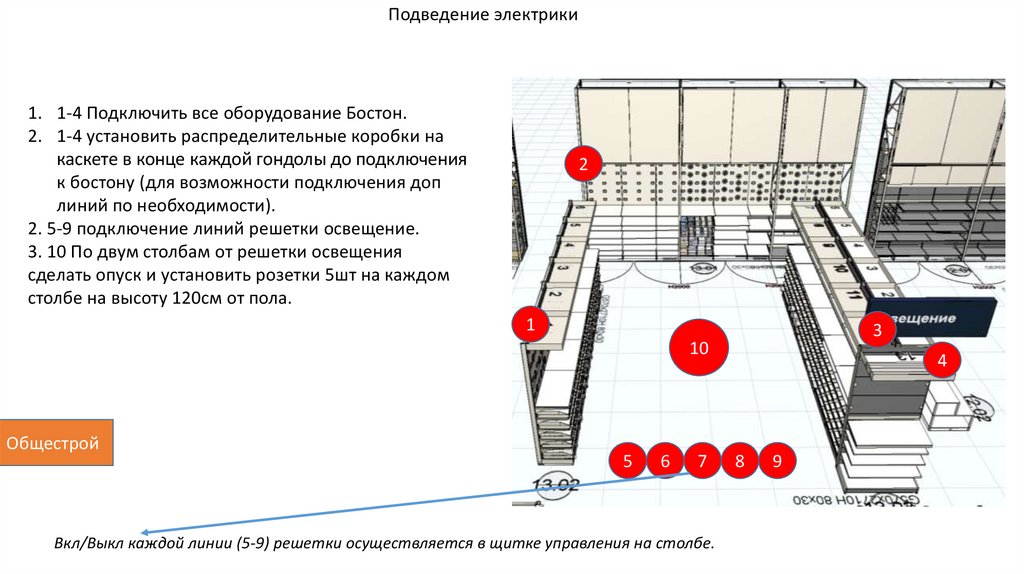

11. Тз электрика

Подведение электрики
1. 1-4 Подключить все оборудование Бостон.
2. 1-4 установить распределительные коробки на
каскете в конце каждой гондолы до подключения
к бостону (для возможности подключения доп
линий по необходимости).
2. 5-9 подключение линий решетки освещение.
3. 10 По двум столбам от решетки освещения
сделать опуск и установить розетки 5шт на каждом
столбе на высоту 120см от пола.
2
1
3
10
Общестрой
5
6
7
Вкл/Выкл каждой линии (5-9) решетки осуществляется в щитке управления на столбе.
4
8
9
