Сравнительная таблица определения запрещенных веществ

1. Таблица 1 Сравнительная таблица определения запрещенных

ГУП «Московский метрополитен»
Таблица 1
Сравнительная таблица определения запрещенных
веществ
Ионно-дрейфовый
детектор
Кербер-Т
Детектор паров и следов
взрывчатых веществ
М-ИОН
ВЗРЫВЧАТЫЕ ВЕЩЕСТВА
НАРКОТИЧЕСКИЕ ВЕЩЕСТВА
ОТРАВЛЯЮЩИЕ ВЕЩЕСТВА
ВЗРЫВЧАТЫЕ ВЕЩЕСТВА
Санников С.О., Янков Д.Я.

2. Таблица 2 Сравнительная таблица режимов работы приборов Кербер-Т и М-ИОН

ГУП «Московский метрополитен»
Таблица 2
Сравнительная таблица режимов работы
приборов Кербер-Т и М-ИОН
Ионно-дрейфовый
детектор
Детектор паров и следов
взрывчатых веществ
Кербер-Т
М-ИОН
Основные режимы: «ВОЗДУХ», «САЛФЕТКА».
Отсутствуют источники ионизирующих излучений.
- «ПОИСК НЕПРЕРЫВНО»;
- «ПОИСК С ОСТАНОВКОЙ».
Используются при работе в
режимах «ВОЗДУХ»,
«САЛФЕТКА».
Санников С.О., Янков Д.Я.
- «ПОИСК»;
- «ИДЕНТИФИКАЦИЯ».
Используются при работе в
режиме «ВОЗДУХ».
Режим «САЛФЕТКА»
работает аналогично
режиму
«ИДЕНТИФИКАЦИЯ».

3.

ГУП «Московский метрополитен»
Ионно-дрейфовый
детектор
Кербер-Т
Детектор паров и следов
взрывчатых веществ
М-ИОН
«ПОИСК НЕПРЕРЫВНО» - режим, «ПОИСК» - режим, с которого
с которого оператор начинает оператор
начинает
работу
с
работу с прибором.
прибором в режиме «ВОЗДУХ».
В режиме этом режиме прибор:
-обнаруживает
запрещенное
вещества (вещества);
- подает звуковой сигнал;
- выводит на экран маркер
(маркеры)
этого
вещества
(веществ)
с
условным
его
обозначением;
-в
память
прибора
обнаруженное
вещество
(вещества) не записывает.
В этом режиме прибор:
- подает звуковой сигнал;
- выводит на экран сигнал
«ТРЕВОГА»;
не выводит на экран
информацию
о
типе
обнаруженного
взрывчатого
вещества.
Для
подтверждения
достоверности и определения типа
взрывчатого вещества (веществ)
используется
режим
«ИДЕНТИФИКАЦИЯ».
Санников С.О., Янков Д.Я.

4.

ГУП «Московский метрополитен»
Ионно-дрейфовый
детектор
Кербер-Т
Детектор паров и следов
взрывчатых веществ
М-ИОН
В
режиме
«ПОИСК
С
ОСТАНОВКОЙ» прибор:
-обнаруживает
запрещенное
вещества (вещества);
- выводит на экран маркер
(маркеры)
этого
вещества
(веществ)
с
условным
его
обозначением;
- подает звуковой сигнал;
- выводит на экран сигнал
«ТРЕВОГА»;
-включает красный индикатор на
приборе;
-сохраняет в памяти прибора
обнаруженное
вещество
(вещества).
В режиме «ИДЕНТИФИКАЦИЯ»
прибор:
-открывает
на экране окно с
индикатором процесса;
- подает звуковой сигнал;
- выводит на экран название
обнаруженного
взрывчатого
вещества (веществ);
-записывает в память прибора
обнаруженное
взрывчатое
вещество
(вещества)
при
нажатии клавиши «СТОП» на
дисплее прибора до окончания
звукового сигнала.
Санников С.О., Янков Д.Я.

5.

ГУП «Московский метрополитен»
Ионно-дрейфовый
Детектор паров и следов
детектор
взрывчатых веществ
Кербер-Т
М-ИОН

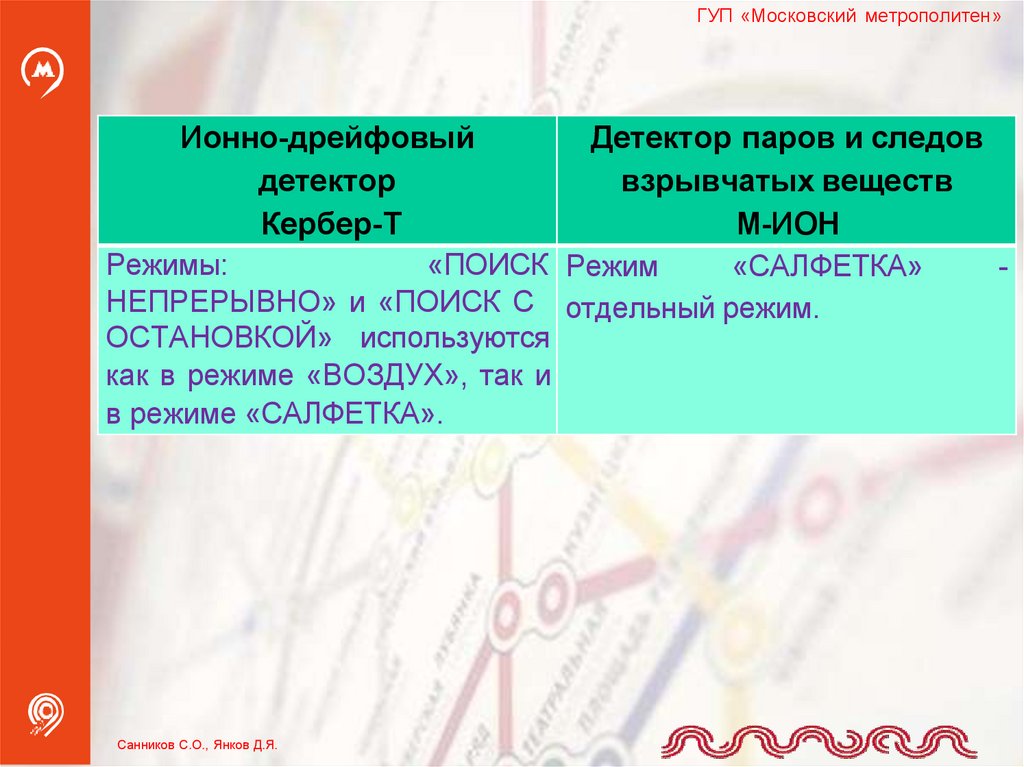

Режимы:
«ПОИСК Режим
«САЛФЕТКА»
НЕПРЕРЫВНО» и «ПОИСК С отдельный режим.
ОСТАНОВКОЙ» используются
как в режиме «ВОЗДУХ», так и
в режиме «САЛФЕТКА».
Санников С.О., Янков Д.Я.

6.

ГУП «Московский метрополитен»
Ионно-дрейфовый
детектор
Кербер-Т
В
режиме
«САЛФЕТКА»
пробоотборная
салфетка
помещается в нагреватель 3
раза:
- для снятия фона с салфетки;
для
определения
запрещенного
вещества
в
режиме
«ПОИСК
НЕПРЕРЫВНО»;
для
определения
запрещенного
вещества
в
режиме
«ПОИСК
С
ОСТАНОВКОЙ» и записи в
память прибора.
Санников С.О., Янков Д.Я.
Детектор паров и следов
взрывчатых веществ
М-ИОН
В
режиме
«САЛФЕТКА»
пробоотборная
салфетка
помещается в нагреватель 2
раза:
- для снятия фона с салфетки;
для
определения
обнаруженного
взрывчатого
вещества и записи в память
прибора.

7.

ГУП «Московский метрополитен»
Ионно-дрейфовый
детектор
Кербер-Т
Детектор паров и следов
взрывчатых веществ
М-ИОН

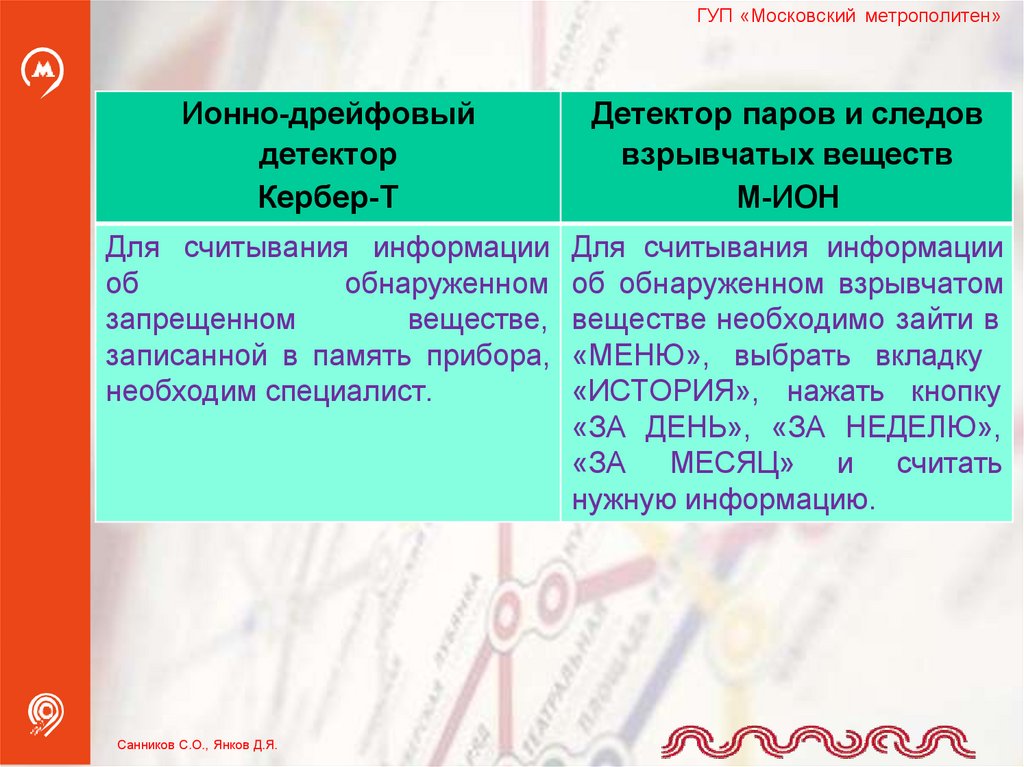

Для считывания информации
об
обнаруженном
запрещенном
веществе,
записанной в память прибора,
необходим специалист.
Для считывания информации
об обнаруженном взрывчатом
веществе необходимо зайти в
«МЕНЮ», выбрать вкладку
«ИСТОРИЯ», нажать кнопку
«ЗА ДЕНЬ», «ЗА НЕДЕЛЮ»,
«ЗА МЕСЯЦ» и считать
нужную информацию.
Санников С.О., Янков Д.Я.

8.

ГУП «Московский метрополитен»
Ионно-дрейфовый
детектор
Кербер-Т
Детектор паров и следов
взрывчатых веществ
М-ИОН
Ионно-дрейфовый
детектор
Кербер-Т
определяет
взрывчатые, наркотические и
отравляющие
вещества
и
имеет ещё некоторые режимы Такие режимы отсутствуют,
работы:
детектор определяет только
-режим
детектирования взрывчатые вещества.
отрицательных
ионов
(отрицательная полярность);
-режим
детектирования
положительных
ионов
(положительная
полярность);
- биполярный режим.
Санников С.О., Янков Д.Я.

9.

ГУП «Московский метрополитен»
Ионно-дрейфовый
детектор
Кербер-Т

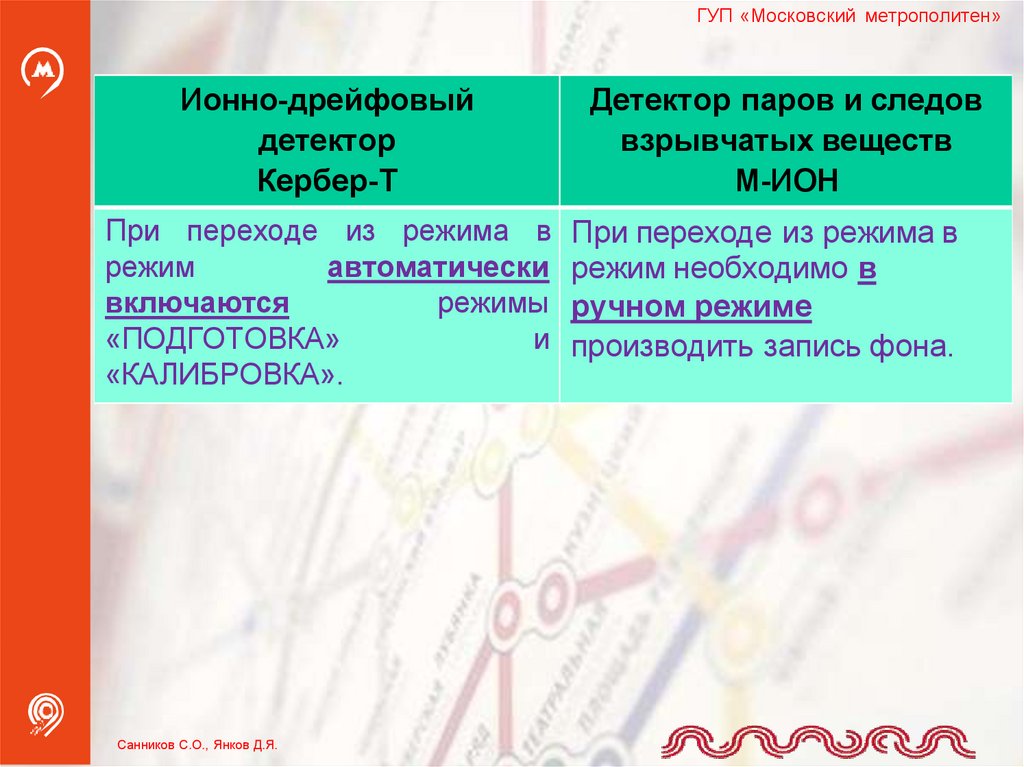

При переходе из режима в
режим
автоматически
включаются
режимы
«ПОДГОТОВКА»
и
«КАЛИБРОВКА».
Санников С.О., Янков Д.Я.
Детектор паров и следов
взрывчатых веществ
М-ИОН
При переходе из режима в
режим необходимо в
ручном режиме
производить запись фона.

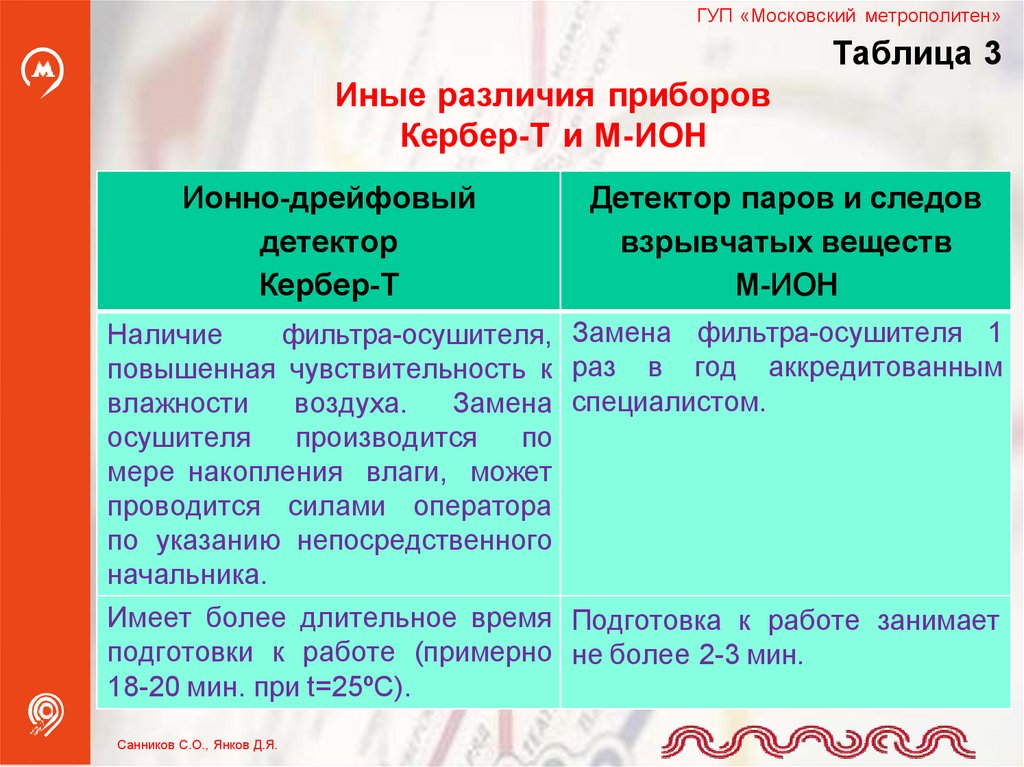

10. Таблица 3 Иные различия приборов

ГУП «Московский метрополитен»
Таблица 3
Иные различия приборов
Кербер-Т и М-ИОН
Ионно-дрейфовый
детектор
Кербер-Т
Детектор паров и следов
взрывчатых веществ
М-ИОН
Наличие
фильтра-осушителя, Замена фильтра-осушителя 1
повышенная чувствительность к раз в год аккредитованным
влажности
воздуха.
Замена специалистом.
осушителя
производится
по
мере накопления влаги, может
проводится силами оператора
по указанию непосредственного
начальника.
Имеет более длительное время Подготовка к работе занимает
подготовки к работе (примерно не более 2-3 мин.
18-20 мин. при t=25ºС).
Санников С.О., Янков Д.Я.

11.

ГУП «Московский метрополитен»
Ионно-дрейфовый
детектор
Кербер-Т
Детектор паров и следов
взрывчатых веществ
М-ИОН
Вероятность
ложного Вероятность
ложного
срабатывания не более 1%.
срабатывания не более 5%.
модуль
Имеет
встроенный Нагревательный
присоединяется при работе в
нагревательный модуль.
режимах «САЛФЕТКА»
и
«ОЧИСТКА».
Необходимо знать руководство Все операции выводятся на
экран на русском языке, более
по эксплуатации.
прост в использовании.
Санников С.О., Янков Д.Я.

12.

ГУП «Московский метрополитен»
Ионно-дрейфовый
детектор
Кербер-Т
Детектор паров и следов
взрывчатых веществ
М-ИОН
Используются
комбинации Не используются, определяет
только
взрывчатые
клавиш:
вещества.
1+2 – смена полярности;
1+5
–
включение Калибровка включается только
принудительной
калибровки: в автоматическом режиме.
приведение прибора в рабочее
состояние
в
случае
возникновения сбоев в работе,
калибровка может проводится в
автоматическом режиме или в
ручном
режиме
с
использованием тест-предметов
из комплекта детектора;
Санников С.О., Янков Д.Я.

13.

ГУП «Московский метрополитен»
Ионно-дрейфовый
детектор
Детектор паров и следов
взрывчатых веществ
Кербер-Т
М-ИОН
5+3 – включение/выключение Операция проводится через
звукового сигнала;
«МЕНЮ»
(включение
бесшумного режима).
3+4
- включение/выключение
режима очистки; предусмотрен
режим
включения
автоматической очистки (режим
«РЕВЕРС»);
режим очистки выключается
вручную.
Санников С.О., Янков Д.Я.
Включается
через «МЕНЮ»
(вкладка
«ОЧИСТКА»);
автоматическая
очистка
отсутствует;
режим
очистки
включается
вручную,
выключается
таймером.
