Речные микро гидроэлектро станции

1.

ООО «ДЕАЛАН ЭНЕРГО»
РЕЧНЫЕ МИКРО
ГИДРОЭЛЕКТРО СТАНЦИИ

2.

Деалан Энерго – поставщик комплексных решений для ГЭС
Обладая большим опытом в разработке и производстве оборудования, всеми
необходимыми конструкторскими и производственными ресурсами, компания «Деалан Энерго» в
кооперации с производственными партнерами, предлагает эффективные комплексные решения по
оснащению основным генерирующим и вспомогательным оборудованием для электроснабжения
автономных объектов.
Наша компания реализуют полный комплекс работ,
включающий:
• обследование;
• проектирование;
• производство и комплектацию микро ГЭС;
• транспортировку;
• шеф-монтаж и пуско-наладка оборудования;
• приёмочные испытания, ввод в эксплуатацию и гарантийные
испытания;
• гарантийный и послегарантийный сервис;
• обучение персонала заказчика.

3.

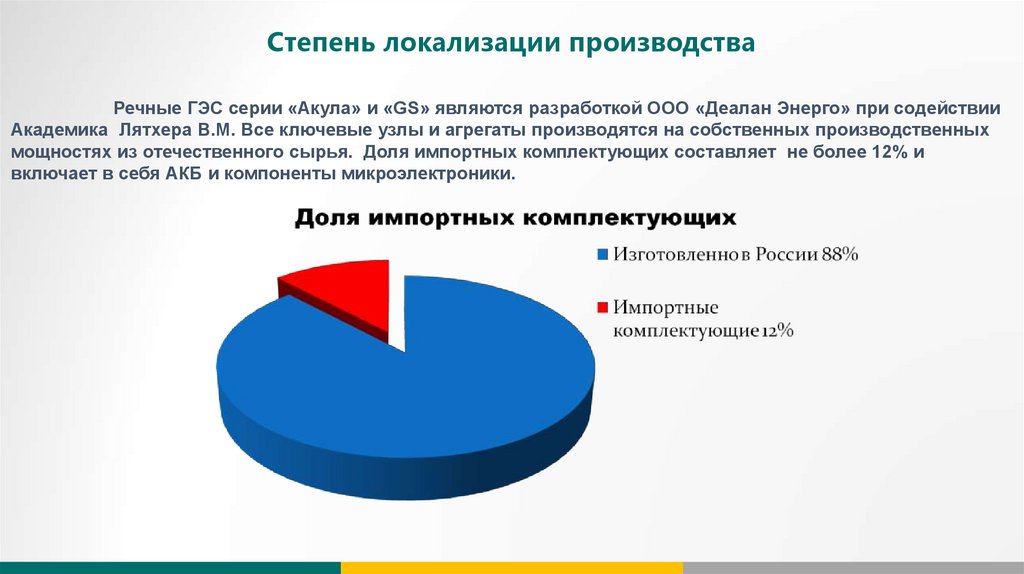

Степень локализации производства
Речные ГЭС серии «Акула» и «GS» являются разработкой ООО «Деалан Энерго» при содействии
Академика Лятхера В.М. Все ключевые узлы и агрегаты производятся на собственных производственных
мощностях из отечественного сырья. Доля импортных комплектующих составляет не более 12% и
включает в себя АКБ и компоненты микроэлектроники.

4.

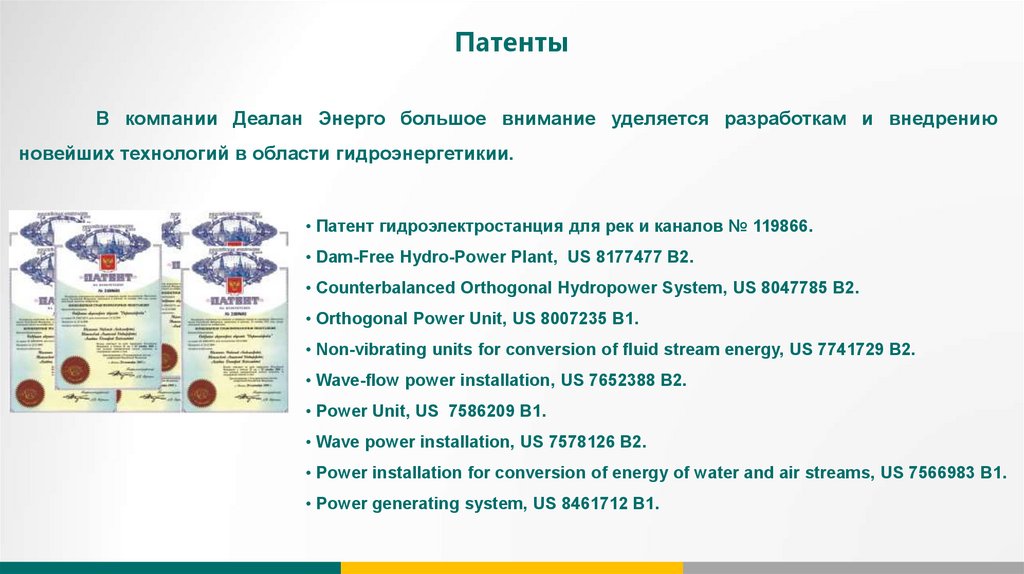

Патенты
В компании Деалан Энерго большое внимание уделяется разработкам и внедрению
новейших технологий в области гидроэнергетикии.
• Патент гидроэлектростанция для рек и каналов № 119866.
• Dam-Free Hydro-Power Plant, US 8177477 B2.
• Counterbalanced Orthogonal Hydropower System, US 8047785 B2.
• Orthogonal Power Unit, US 8007235 B1.
• Non-vibrating units for conversion of fluid stream energy, US 7741729 B2.
• Wave-flow power installation, US 7652388 B2.
• Power Unit, US 7586209 B1.
• Wave power installation, US 7578126 B2.
• Power installation for conversion of energy of water and air streams, US 7566983 B1.
• Power generating system, US 8461712 B1.

5.

Реализованные проекты

6.

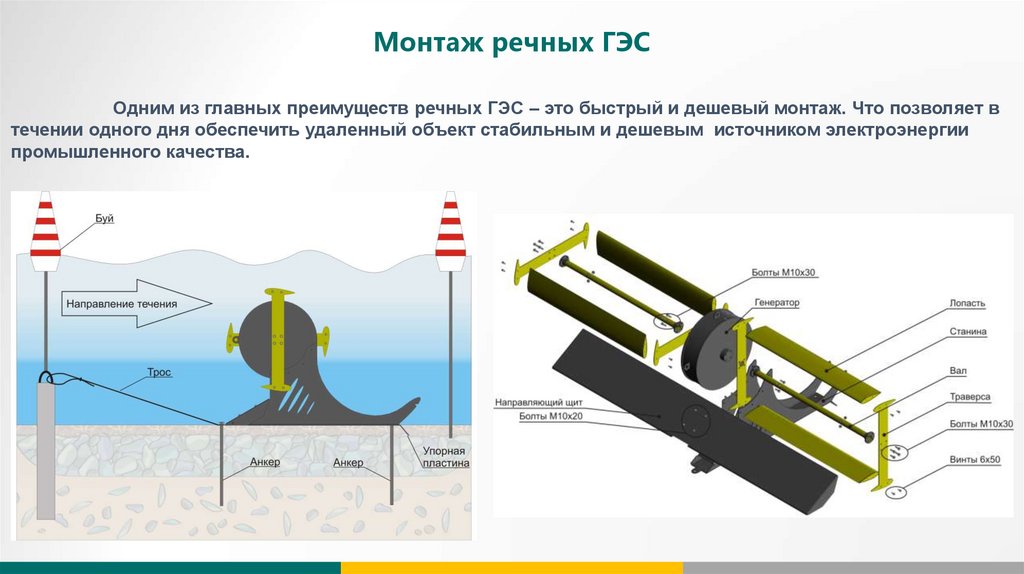

Монтаж речных ГЭС
Одним из главных преимуществ речных ГЭС – это быстрый и дешевый монтаж. Что позволяет в
течении одного дня обеспечить удаленный объект стабильным и дешевым источником электроэнергии
промышленного качества.

7.

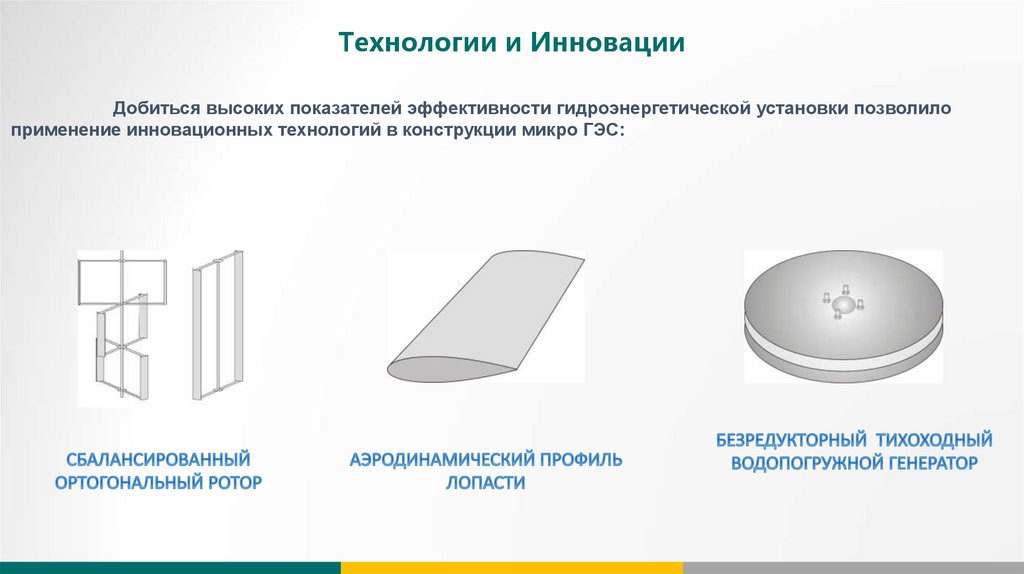

Технологии и Инновации
Добиться высоких показателей эффективности гидроэнергетической установки позволило
применение инновационных технологий в конструкции микро ГЭС:

8.

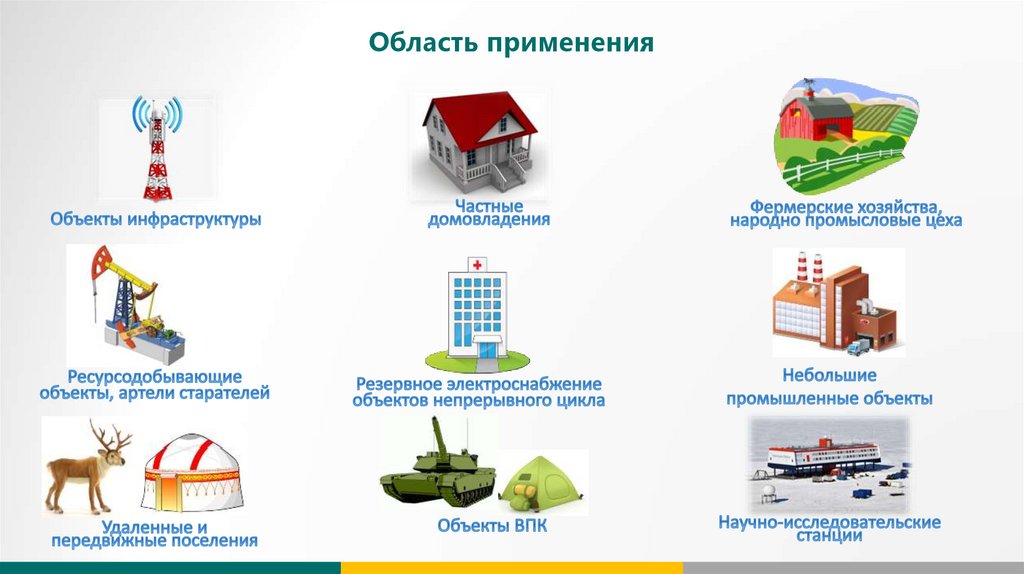

Область применения

9.

10.

11.

О микро гидроэлектро
станциях
Микро ГЭС представляют
из себя комплекс сооружений и
оборудования предназначенного
для преобразования энергии движения
воды в электрическую энергию.
Применяется на реках, каналах,
водохранилищах, водосбросах и т.д.
Основные направления деятельности ООО «Деалан Энерго»:
• Проектирование и производство напорных ГЭС
• Проектирование и производство погружных свободопоточных ГЭС (используются в реках, каналах)

12.

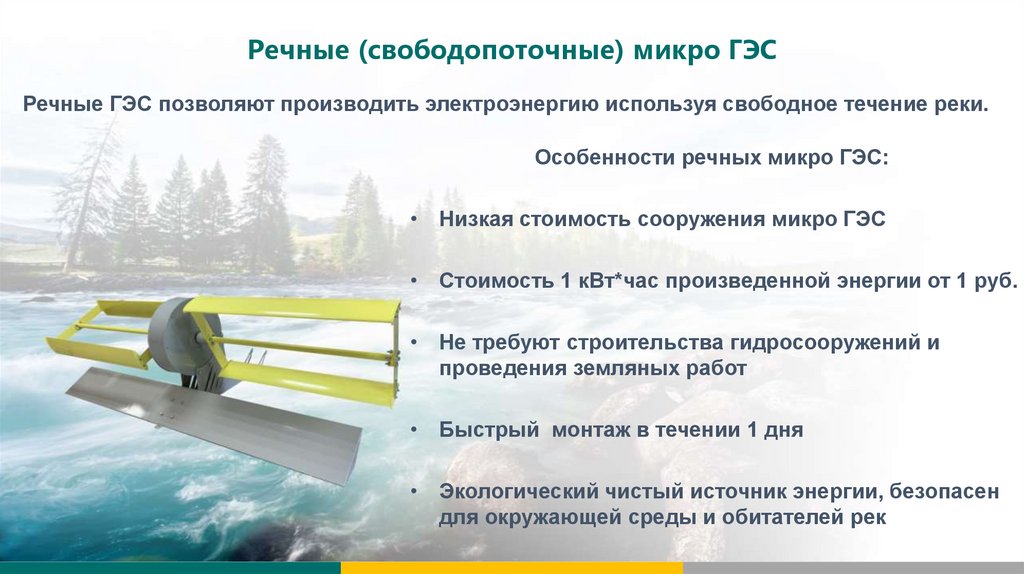

Речные (свободопоточные) микро ГЭС
Речные ГЭС позволяют производить электроэнергию используя свободное течение реки.
Особенности речных микро ГЭС:
• Низкая стоимость сооружения микро ГЭС
• Стоимость 1 кВт*час произведенной энергии от 1 руб.
• Не требуют строительства гидросооружений и
проведения земляных работ
• Быстрый монтаж в течении 1 дня
• Экологический чистый источник энергии, безопасен
для окружающей среды и обитателей рек

13.

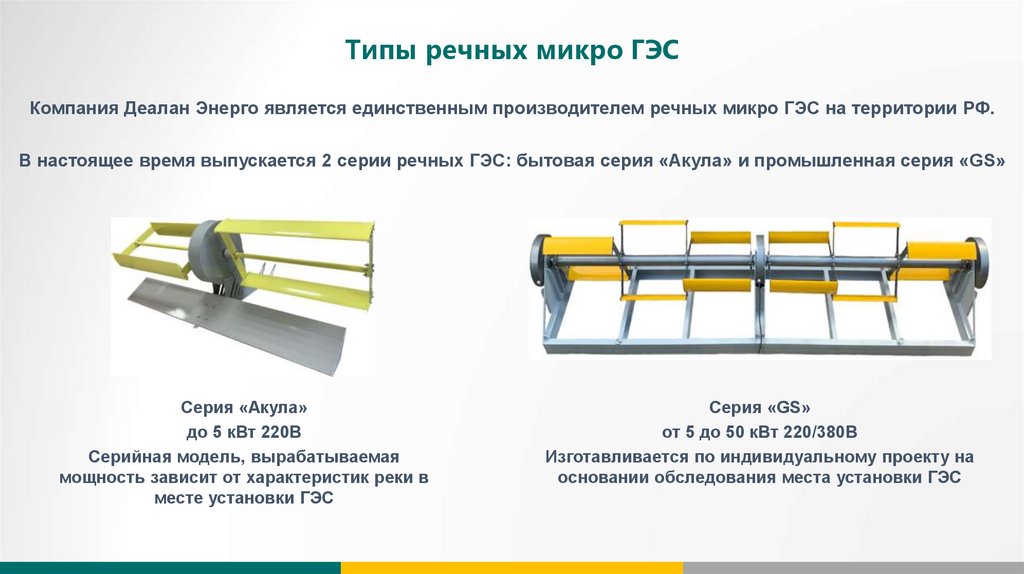

Типы речных микро ГЭС
Компания Деалан Энерго является единственным производителем речных микро ГЭС на территории РФ.
В настоящее время выпускается 2 серии речных ГЭС: бытовая серия «Акула» и промышленная серия «GS»
Серия «Акула»
до 5 кВт 220В
Серийная модель, вырабатываемая
мощность зависит от характеристик реки в
месте установки ГЭС
Серия «GS»
от 5 до 50 кВт 220/380В
Изготавливается по индивидуальному проекту на
основании обследования места установки ГЭС

14.

15.

16.

Технические характеристики речных микро ГЭС
Наименование
Микро ГЭС «Акула»
Микро ГЭС «GS»
Ширина реки/канала
Не менее 2,5м.
Не менее 3,5м.
Глубина реки/канала
Не менее 1м.
Не менее 1м.
от 1м/с до 3 м/с
от 1м/с до 3 м/с
Мощность турбин
до 5 кВт
от 5 до 50 кВт
Наработка в мес.
до 2500 кВт*час
до 25 000 кВт*час
AC 220В
AC 380/220В
автономная (с АКБ)/сетевая
автономная (с АКБ)/сетевая
Рабочая скорость течения
Выходное напряжение
Тип станции

17.

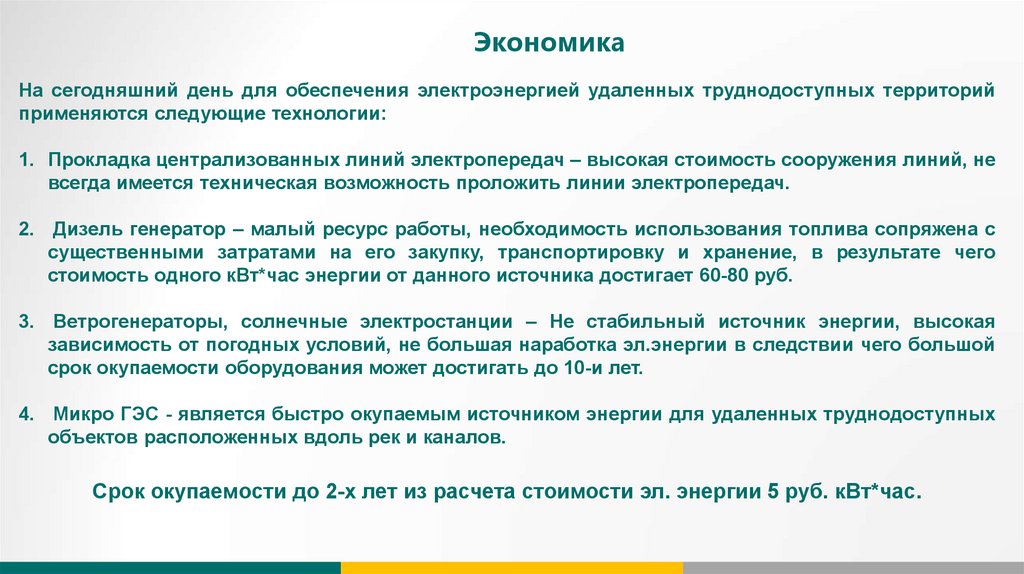

Экономика
На сегодняшний день для обеспечения электроэнергией удаленных труднодоступных территорий
применяются следующие технологии:
1. Прокладка централизованных линий электропередач – высокая стоимость сооружения линий, не
всегда имеется техническая возможность проложить линии электропередач.
2. Дизель генератор – малый ресурс работы, необходимость использования топлива сопряжена с
существенными затратами на его закупку, транспортировку и хранение, в результате чего
стоимость одного кВт*час энергии от данного источника достигает 60-80 руб.
3. Ветрогенераторы, солнечные электростанции – Не стабильный источник энергии, высокая
зависимость от погодных условий, не большая наработка эл.энергии в следствии чего большой
срок окупаемости оборудования может достигать до 10-и лет.
4. Микро ГЭС - является быстро окупаемым источником энергии для удаленных труднодоступных
объектов расположенных вдоль рек и каналов.
Срок окупаемости до 2-х лет из расчета стоимости эл. энергии 5 руб. кВт*час.
