Комплектование агрегата по тяговой характеристике трактора К-744Р1 на вспашке

1.

Кафедра «Технические системы в агропромышленном комплексе»
ВЫПУСКНАЯ КВАЛИФИКАЦИОННАЯ РАБОТА
на тему:
«Комплектование агрегата по тяговой характеристике
трактора К-744Р1 на вспашке с разработкой комбинированной
сельскохозяйственной машины»
Выполнил: обучающийся Дудников Данила Геннадьевич
Руководитель: к.т.н., доцент, Коновалов П.В.
Волгоград
2022 год

2.

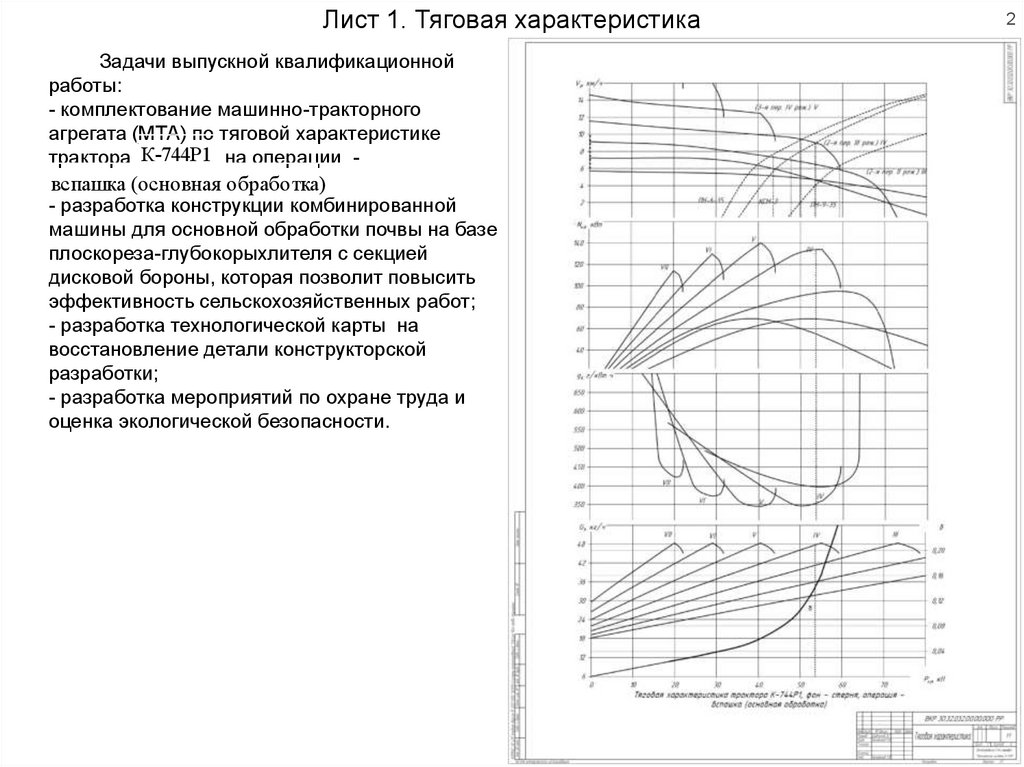

Лист 1. Тяговая характеристика
Задачи выпускной квалификационной
работы:
- комплектование машинно-тракторного
агрегата (МТА) по тяговой характеристике
трактора К-744Р1 на операции -
вспашка (основная обработка)
- разработка конструкции комбинированной
машины для основной обработки почвы на базе
плоскореза-глубокорыхлителя с секцией
дисковой бороны, которая позволит повысить
эффективность сельскохозяйственных работ;
- разработка технологической карты на
восстановление детали конструкторской
разработки;
- разработка мероприятий по охране труда и
оценка экологической безопасности.
2

3.

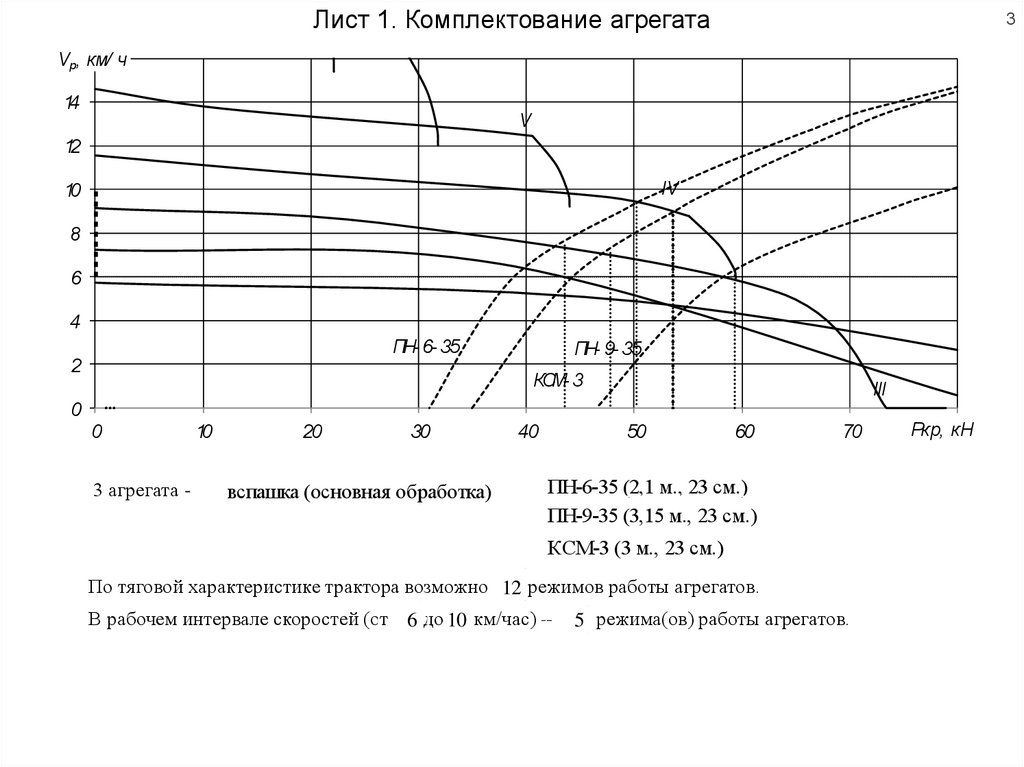

Лист 1. Комплектование агрегата
3
V1р6, км/ ч
14
V
12
IV
10
8
6
4
ПН- 6- 35
2
ПН- 9- 35
КСМ- 3
III
0
0
3 агрегата -
10
20
30
вспашка (основная обработка)
40
50
60
70
ПН-6-35 (2,1 м., 23 см.)
ПН-9-35 (3,15 м., 23 см.)
КСМ-3 (3 м., 23 см.)
По тяговой характеристике трактора возможно 12 режимов работы агрегатов.
В рабочем интервале скоростей (от 6 до 10 км/час) –
5 режима(ов) работы агрегатов.
Ркр, 80
кН

4.

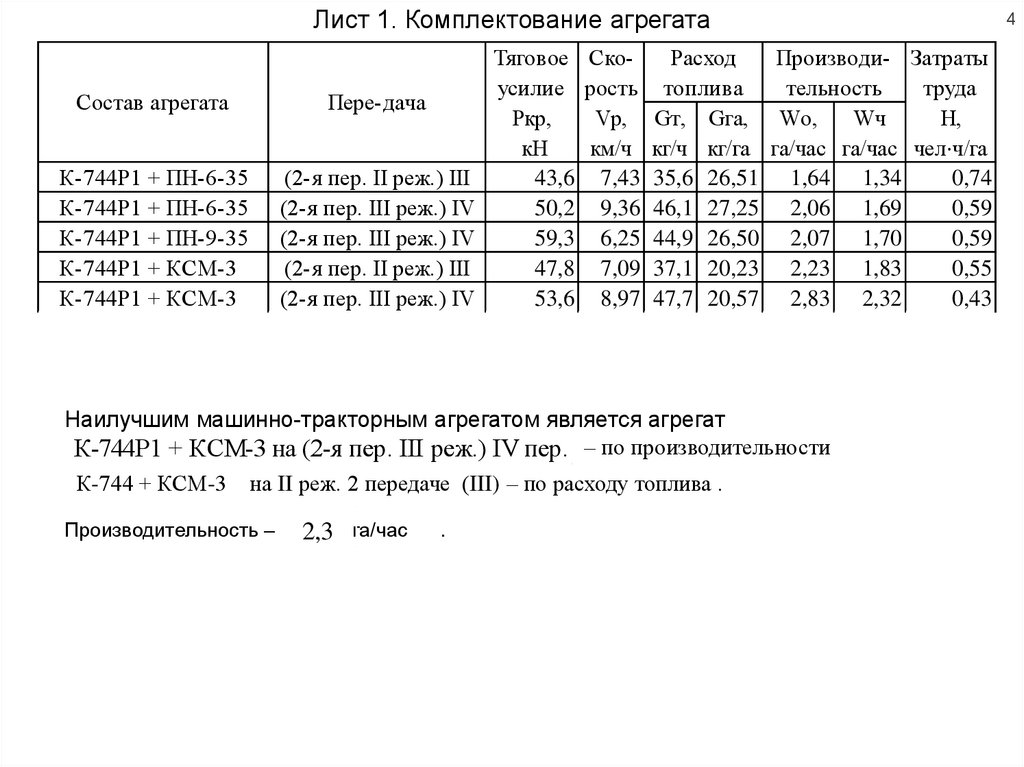

Лист 1. Комплектование агрегата
Состав агрегата
Пере-дача
К-744Р1 + ПН-6-35
К-744Р1 + ПН-6-35
К-744Р1 + ПН-9-35
К-744Р1 + КСМ-3
К-744Р1 + КСМ-3
(2-я пер. II реж.) III
(2-я пер. III реж.) IV
(2-я пер. III реж.) IV
(2-я пер. II реж.) III
(2-я пер. III реж.) IV
Тяговое
усилие
Ркр,
кН
43,6
50,2
59,3
47,8
53,6
Скорость
Vр,
км/ч
7,43
9,36
6,25
7,09
8,97
Расход
Производи- Затраты
топлива
тельность
труда
Gт, Gга, Wо,
Wч
Н,
кг/ч кг/га га/час га/час чел∙ч/га
35,6 26,51 1,64 1,34
0,74
46,1 27,25 2,06 1,69
0,59
44,9 26,50 2,07 1,70
0,59
37,1 20,23 2,23 1,83
0,55
47,7 20,57 2,83 2,32
0,43
Наилучшим машинно-тракторным агрегатом является агрегат
К-744Р1 + КСМ-3 на (2-я пер. III реж.) IV пер. – по производительности
К-744 + КСМ-3
на II реж. 2 передаче (III) – по расходу топлива .
Производительность –
2,3
га/час
.
4

5.

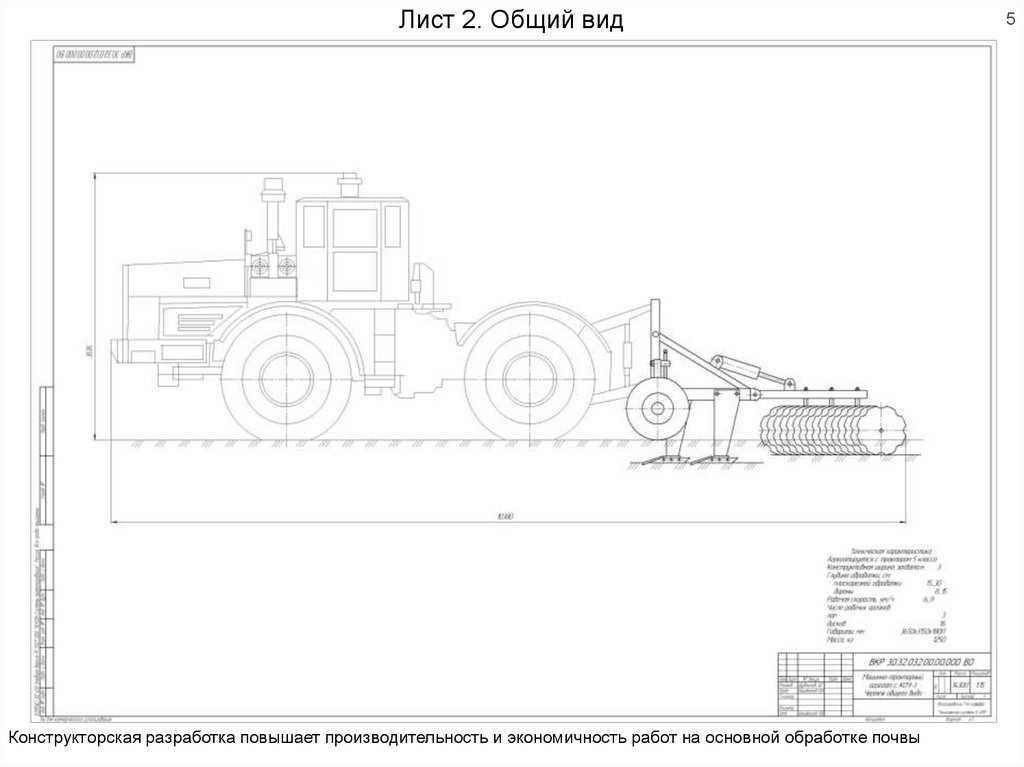

Лист 2. Общий вид
Конструкторская разработка повышает производительность и экономичность работ на основной обработке почвы
5

6.

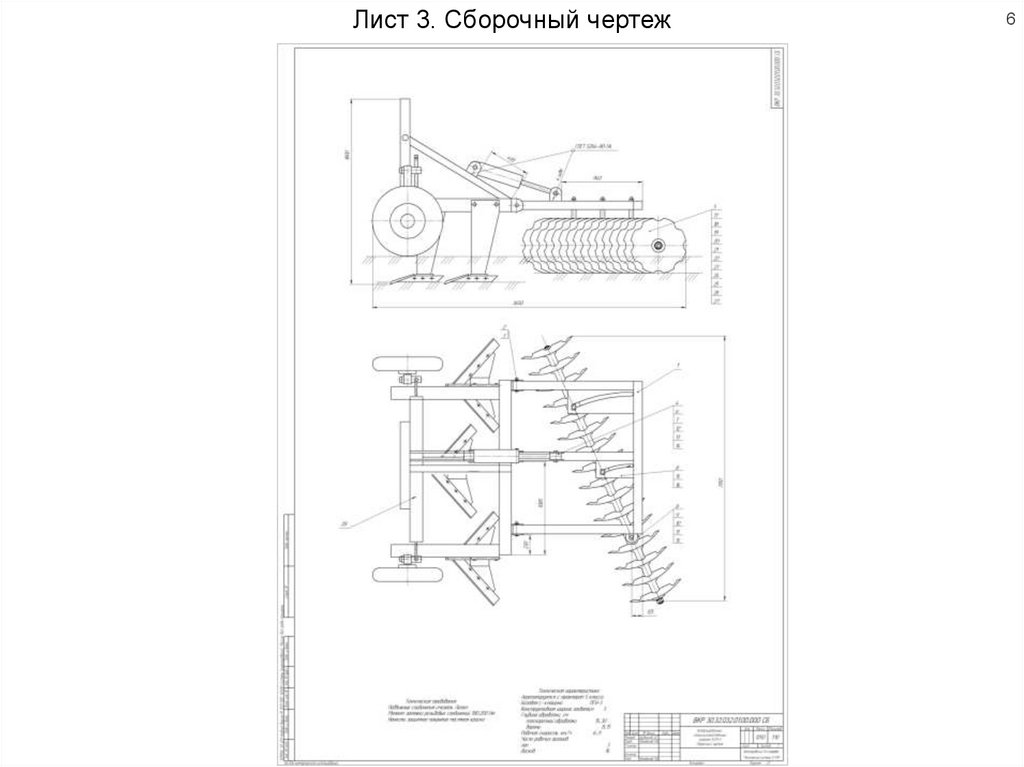

Лист 3. Сборочный чертеж
6

7.

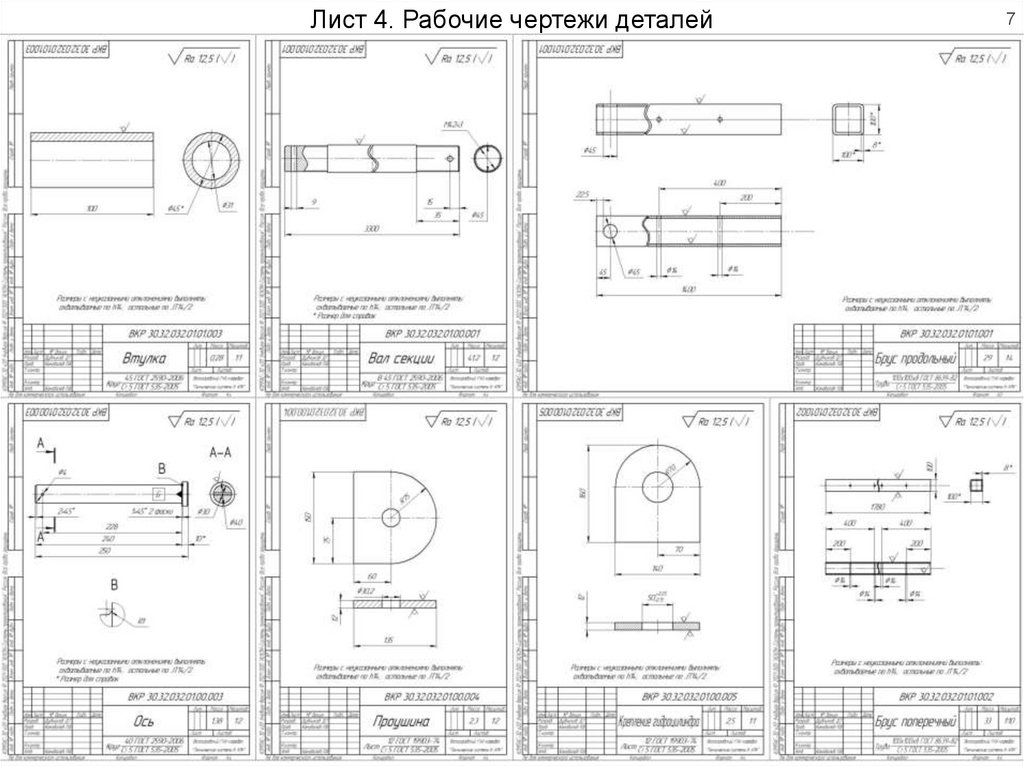

Лист 4. Рабочие чертежи деталей
7

8.

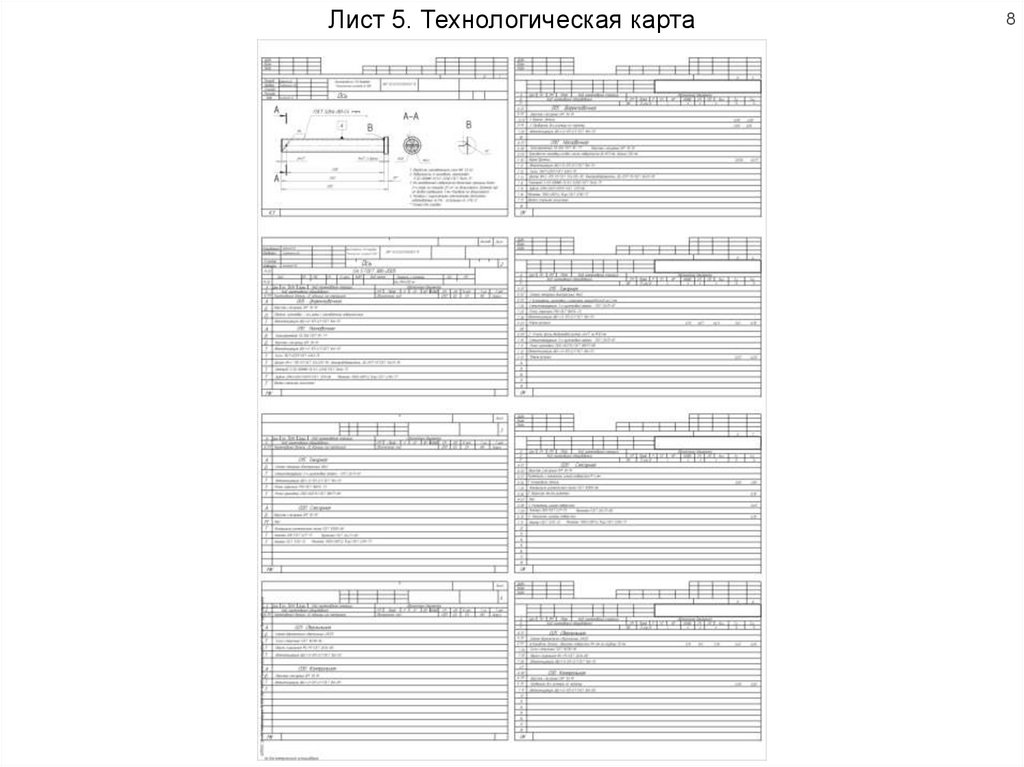

Лист 5. Технологическая карта
8

9.

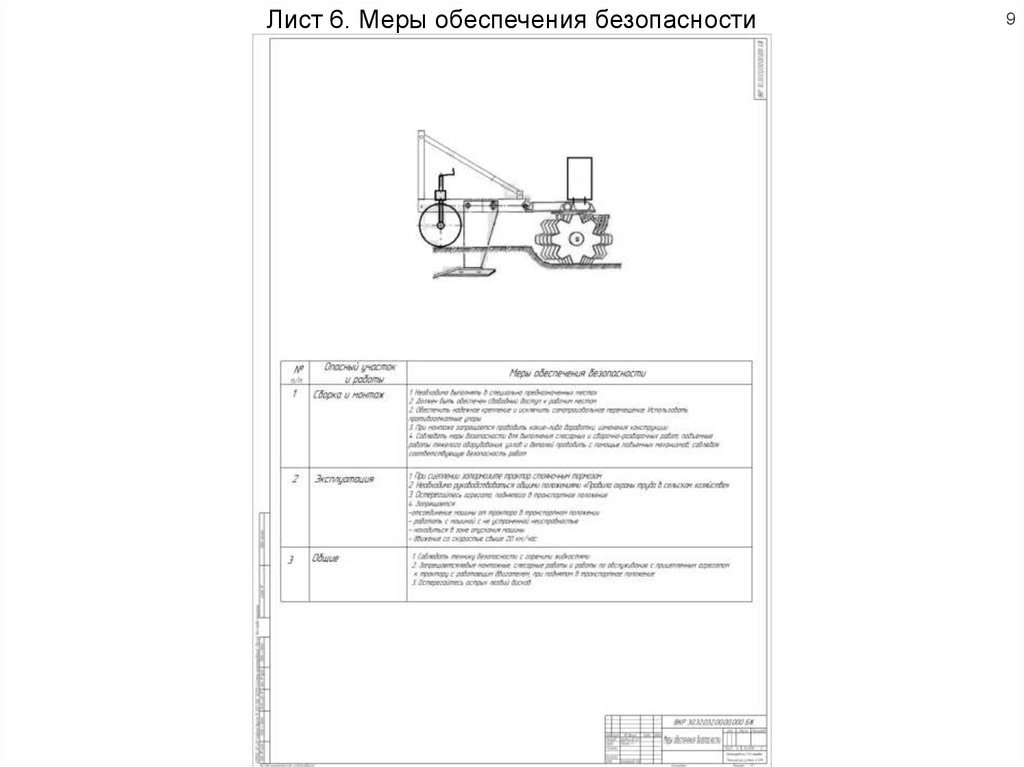

Лист 6. Меры обеспечения безопасности
9

10.

10
Благодарю за внимание!
