Чертежная грамотность

1.

Технологии выполнения графической
конструкторской документации

2.

Формирование технического
мышления;
Пространственного
воображения;
Способность к познанию
техники с помощью
графических изображений;
Формирование эстетического
чувства;
Подготовка к самостоятельной
работе со справочной и
специальной литературой;

3. История РАЗВИТИЯ чертежа.

Первобытные рисунки и древние пиктограммы –
зарождение графического языка.
Линейная перспектива – архитектура, рисунок,
живопись, дизайн.
Технический рисунок – особый вид графического
изображения в пространстве.
Чертеж - изображение объекта с нескольких сторон с
указанием масштаба и размеров. Чертеж – основной
документ делового общения в науке, технике,
производстве, дизайне, строительстве.
Графический язык – международный технический язык
общения.

4. Первые чертежи 17 век.

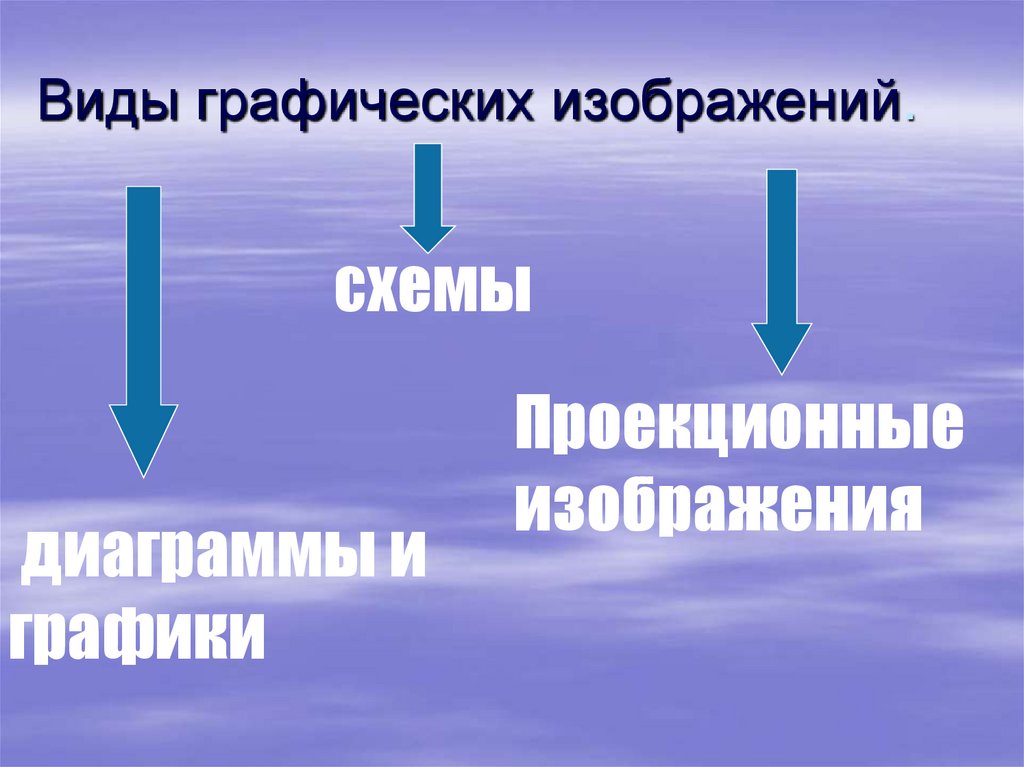

5. Виды графических изображений.

схемы
диаграммы и
графики
Проекционные
изображения

6. Электрическая принципиальная схема.

7. Диаграммы круговая линейчатая

8.

Рабочий чертеж с разрезом.

9.

А
к
с
о
н проекция
о
м
е
т
р
и детали
ч
е
с
к
а
я

10.

А
А- А
А

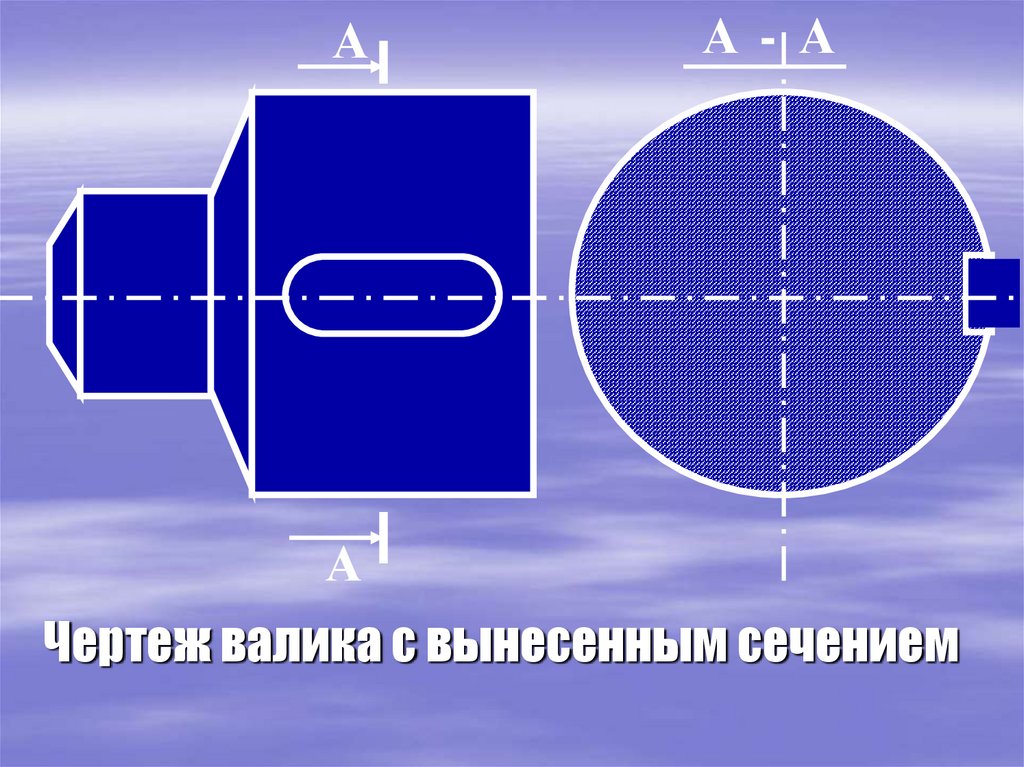

Чертеж валика с вынесенным сечением

11.

Изделие,
состоящие из
нескольких
деталей,
изготавливают
по сборочным
чертежам

12. Приспособления для выполнения чертежей.

13. Бумага чертежная формат 210×297 мм(А 4)

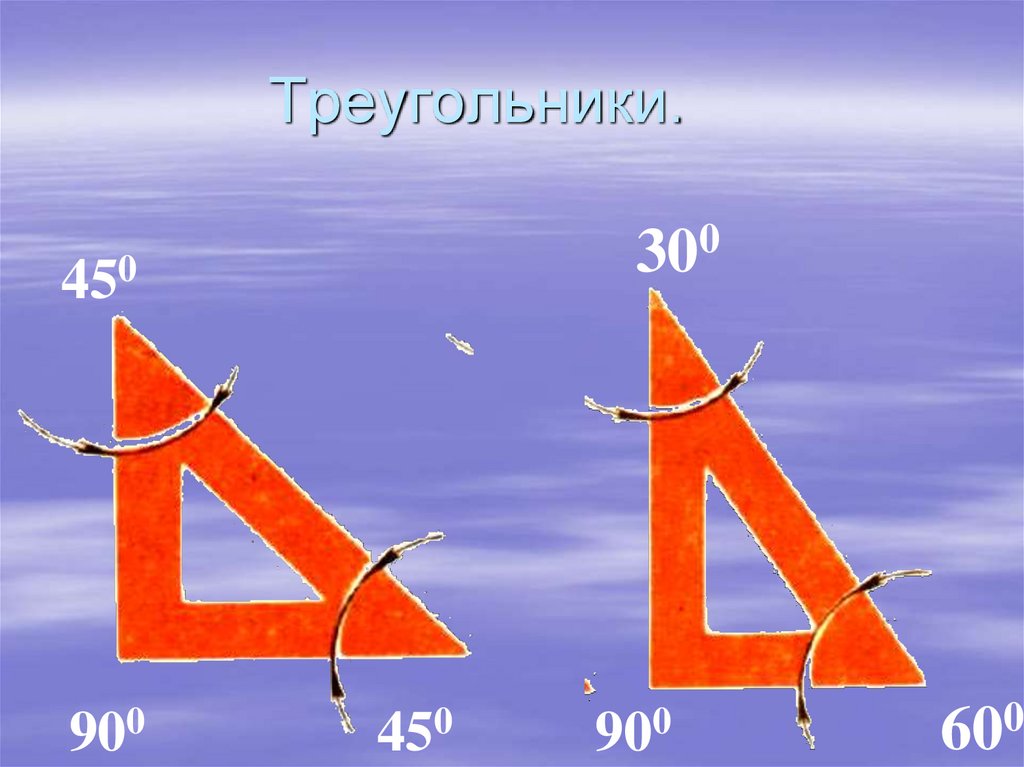

14. Треугольники.

300
450
900
450
900
600

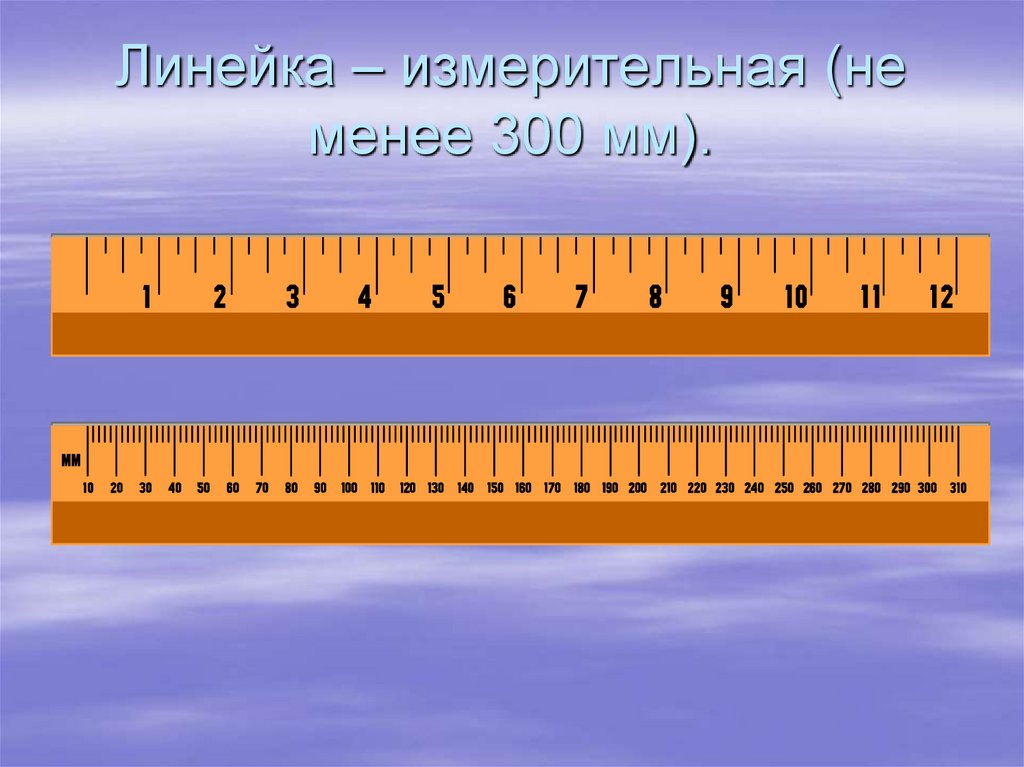

15. Линейка – измерительная (не менее 300 мм).

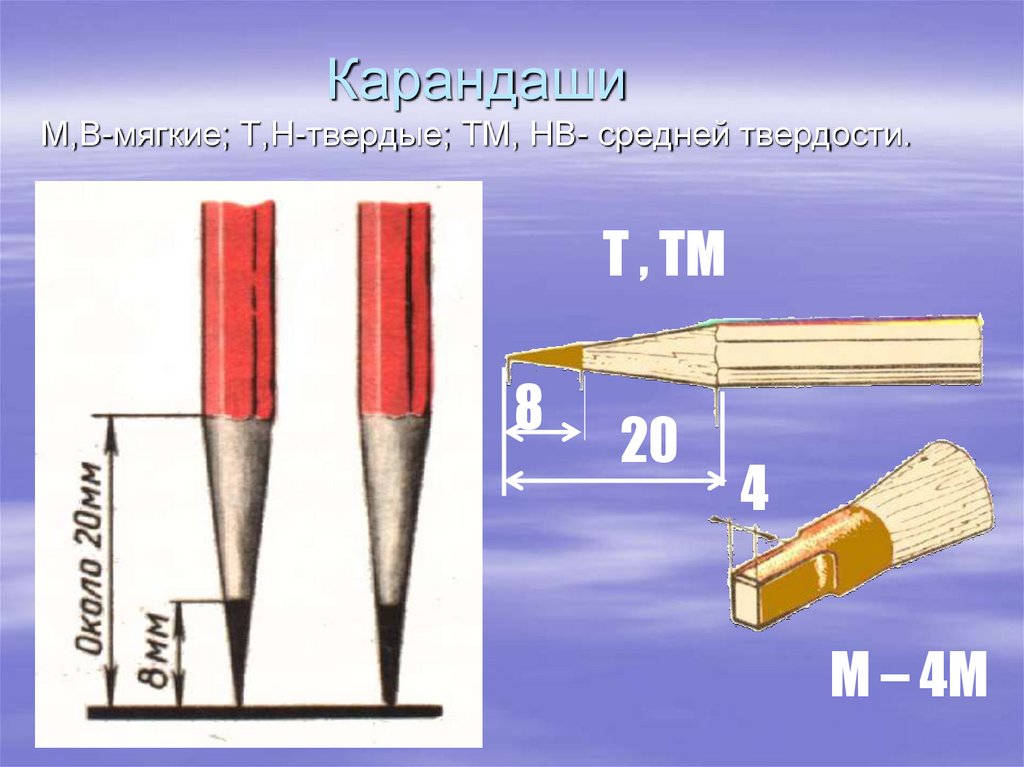

16. Карандаши М,В-мягкие; Т,Н-твердые; ТМ, НВ- средней твердости.

Т , ТМ
8
20
4
М – 4М

17. Резинка (ластик)

Ластик
должен
быть мягким
и иметь
острые края

18. Готовальня.

19. Циркуль-измеритель.

20. Круговой циркуль.

21. Контрольные вопросы.

1. История развития
чертежа?
2. Виды графических
изображений?
3. Проекции
графических
изображений?
4. Инструменты и
приспособления для
выполнения
чертежа?
