Машины постоянного тока

1. Машины постоянного тока

МАШИНЫ ПОСТОЯННОГО ТОКА
Подготовил Корчагин П.А.
Задание: Составить краткий конспект
Уделить особое внимание конструкции машин и способам
включения их в сеть.

2. Различают машины:

1834 году изобретена машина русским
инженером Борисом Семёновичем Якоби
РАЗЛИЧАЮТ МАШИНЫ:
Генераторы;
-- Двигатели
--
-Машины
ОБРАТИМЫ, но лучше каждую
использовать строго по назначению, что даст
максимальную эффективность

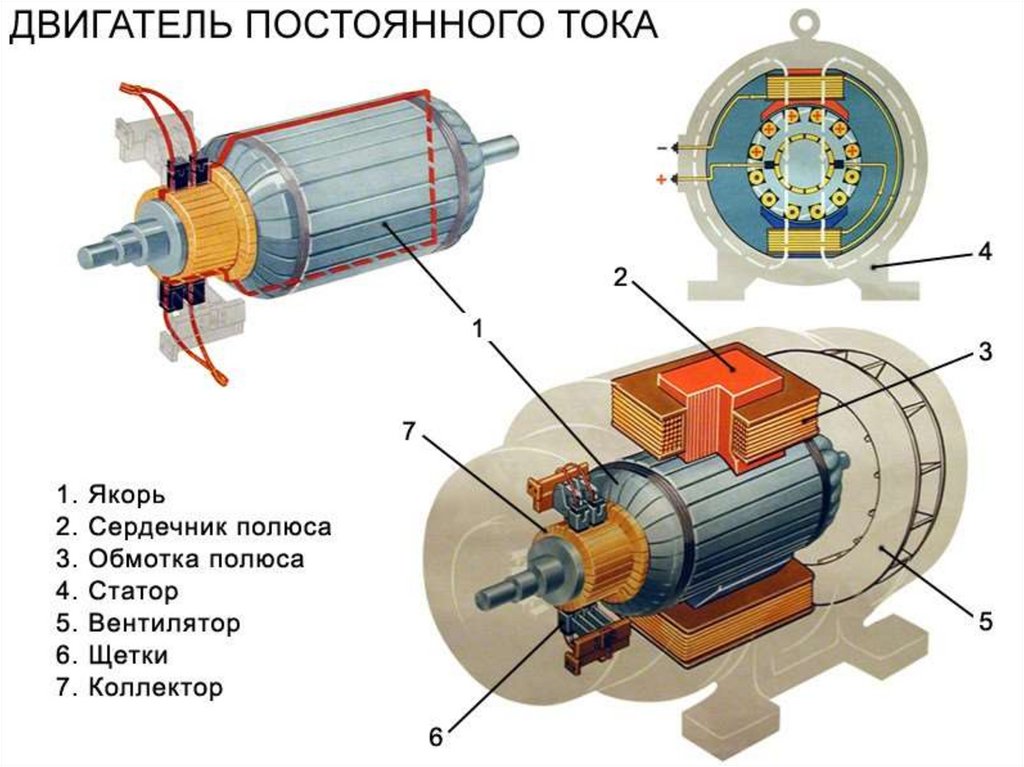

3.

4.

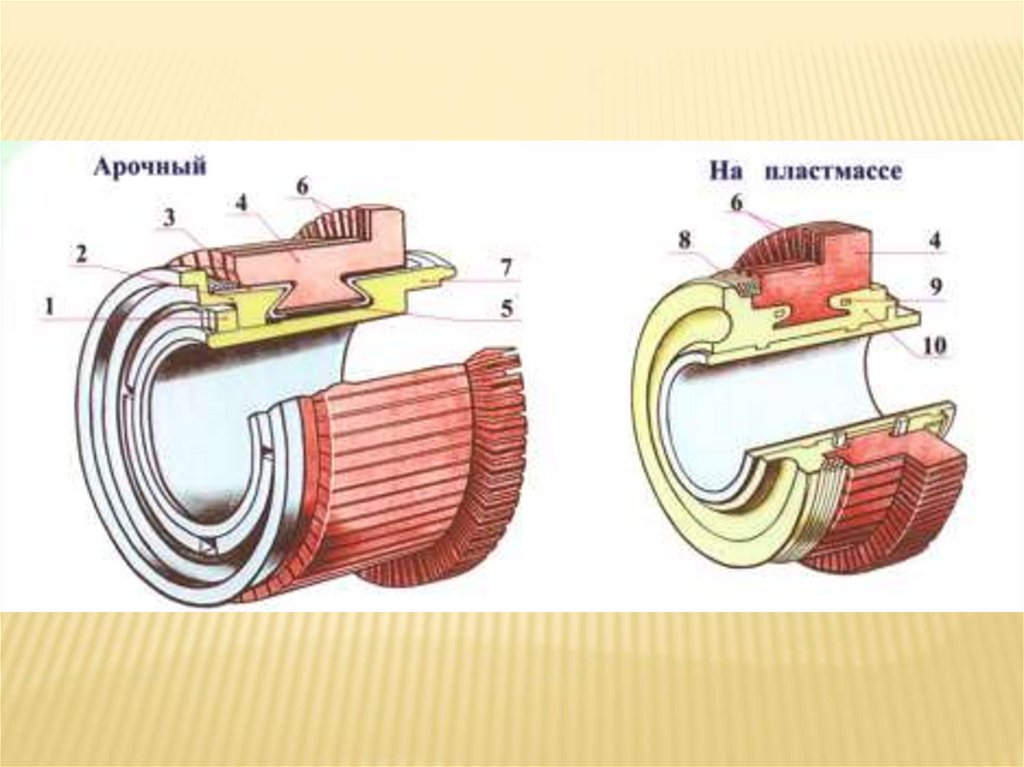

5.

6.

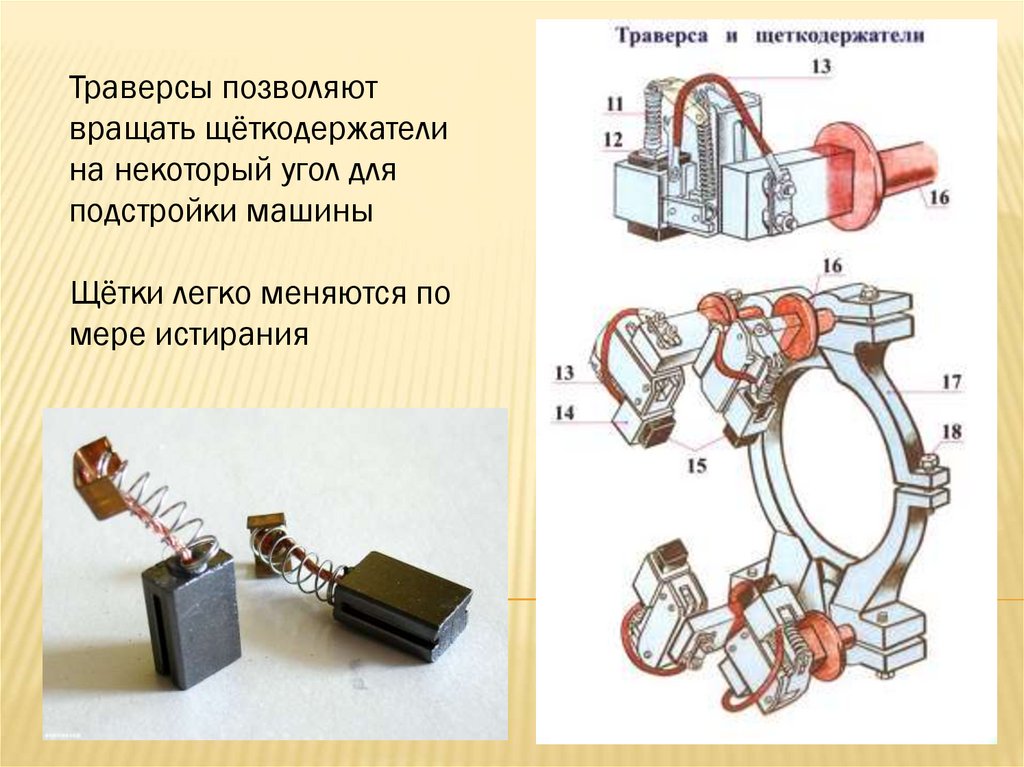

Траверсы позволяют
вращать щёткодержатели
на некоторый угол для
подстройки машины
Щётки легко меняются по
мере истирания

7.

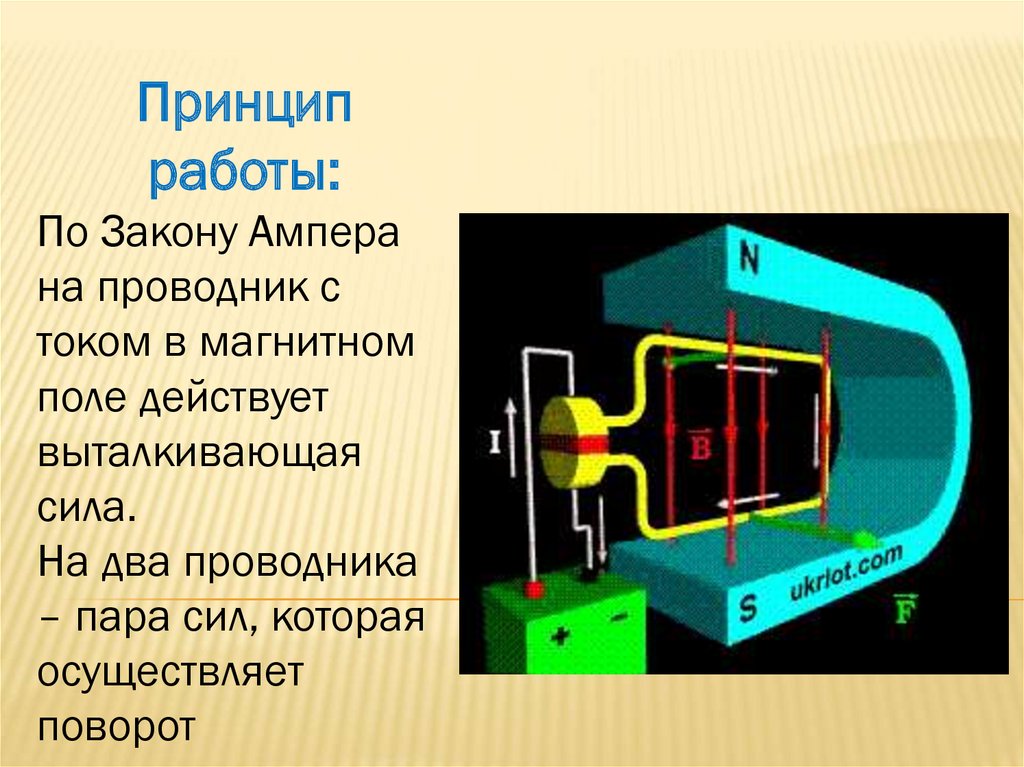

Принцип
работы:
По Закону Ампера
на проводник с
током в магнитном
поле действует
выталкивающая
сила.
На два проводника
– пара сил, которая
осуществляет
поворот

8. Виды двигателей по способу включения

ВИДЫ ДВИГАТЕЛЕЙ ПО
СПОСОБУ ВКЛЮЧЕНИЯ
Якорь и станину можно подключать
разными способами между собой.

9.

ДПТ с
независимым
возбуждением
Самые мощные.
Позволяют легко
регулировать частоту
вращения и
механическую
мощность на валу

10.

ДПТ с последовательным
возбуждением – сериесная схема
При нагрузке растёт
мощность, но
уменьшается
частота вращения.
НО БЕЗ
НАГРУЗКИ ИДЁТ
В РАЗНОС!

11.

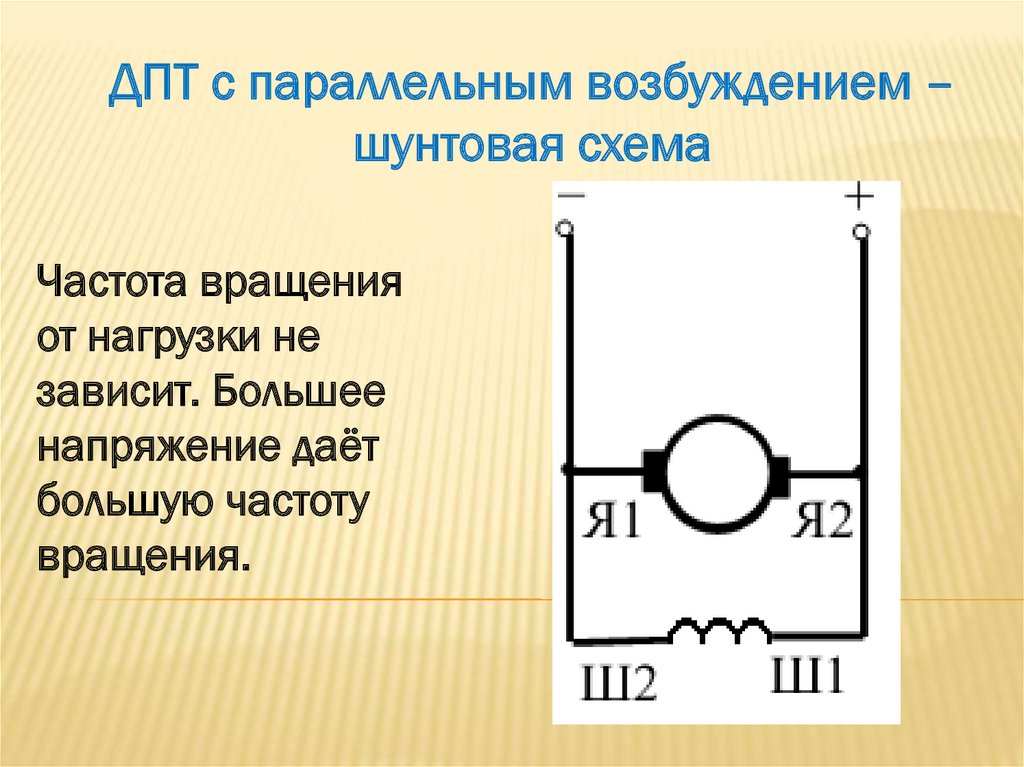

ДПТ с параллельным возбуждением –
шунтовая схема
Частота вращения
от нагрузки не
зависит. Большее
напряжение даёт
большую частоту
вращения.

12.

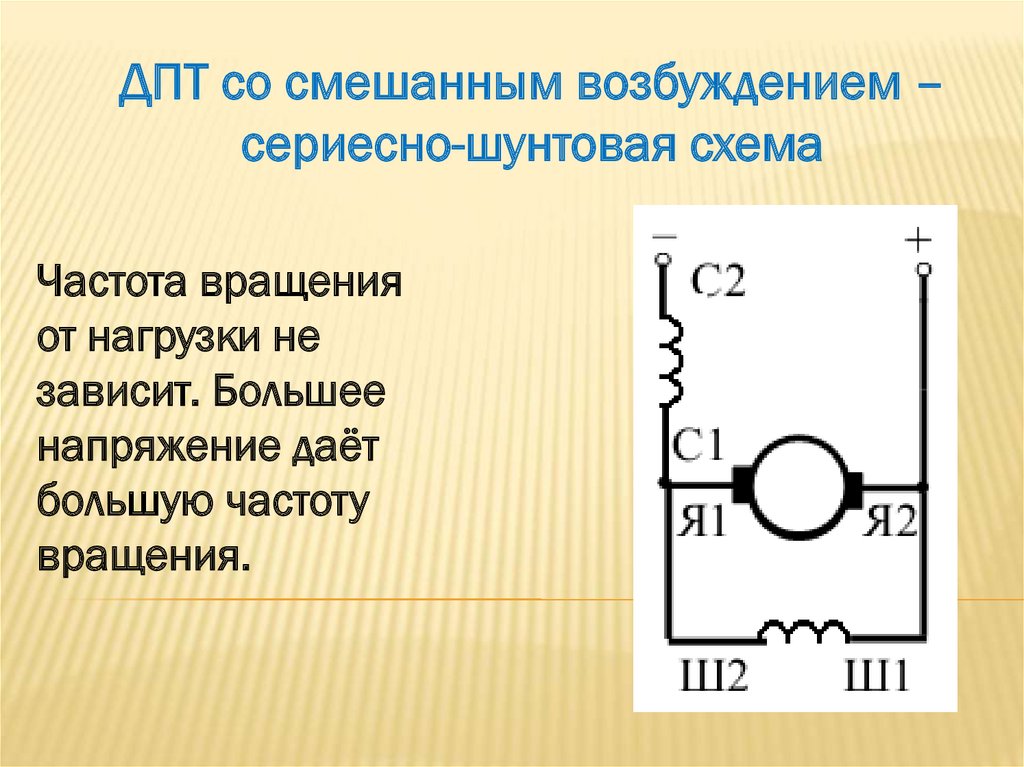

ДПТ со смешанным возбуждением –
сериесно-шунтовая схема
Частота вращения
от нагрузки не
зависит. Большее
напряжение даёт
большую частоту
вращения.

13.

Пуск двигателя и разгон
осуществляется реостатами в обмотке
станины и якоря
Меняя
сопротивление
реостатов
добиваются нужной
частоты вращения.
Контролируют токи
в обмотках
амперметрами.

14.

Реверс осуществляется
перебросом контактов в
якоре или в станине

15.

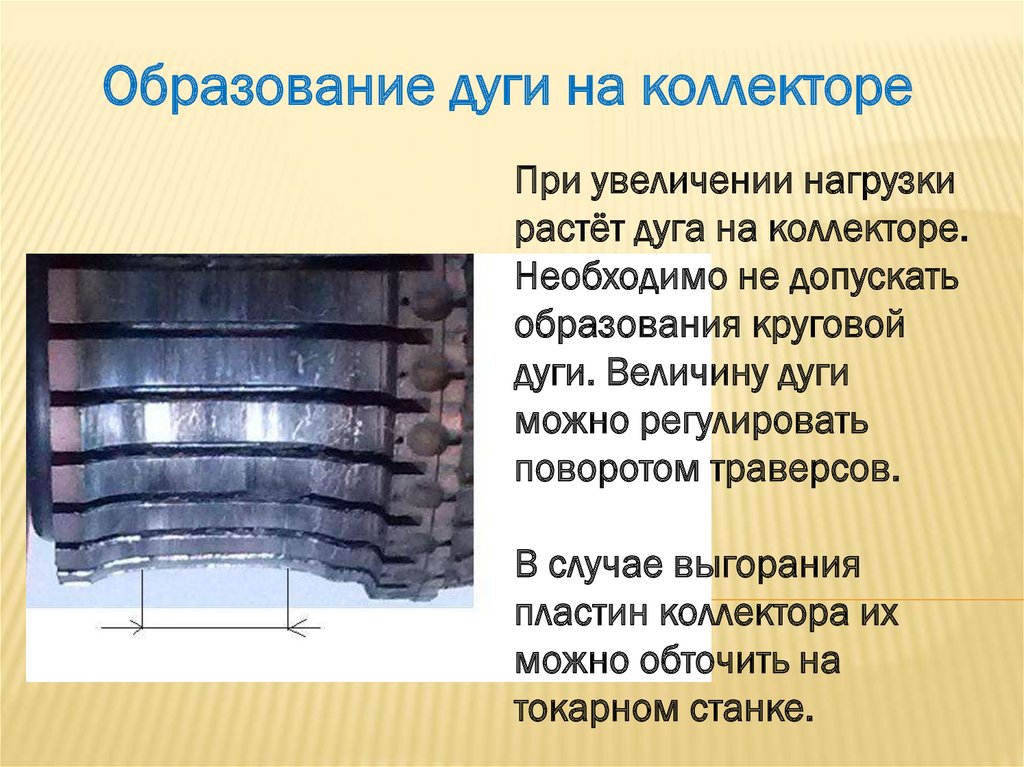

Образование дуги на коллекторе
При увеличении нагрузки
растёт дуга на коллекторе.
Необходимо не допускать
образования круговой
дуги. Величину дуги
можно регулировать
поворотом траверсов.
В случае выгорания
пластин коллектора их
можно обточить на
токарном станке.

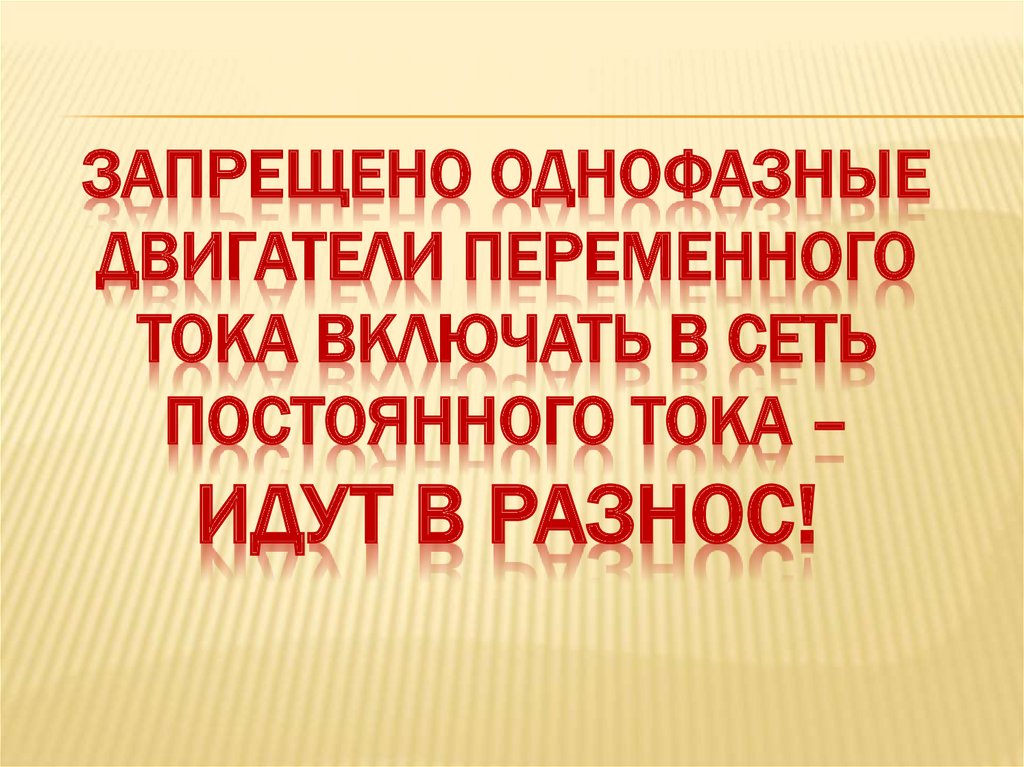

16. Запрещено однофазные двигатели переменного тока включать в сеть постоянного тока – идут в разнос!

ЗАПРЕЩЕНО ОДНОФАЗНЫЕ
ДВИГАТЕЛИ ПЕРЕМЕННОГО
ТОКА ВКЛЮЧАТЬ В СЕТЬ
ПОСТОЯННОГО ТОКА –
ИДУТ В РАЗНОС!
