Классификация разрезов

1. Классификация разрезов

2.

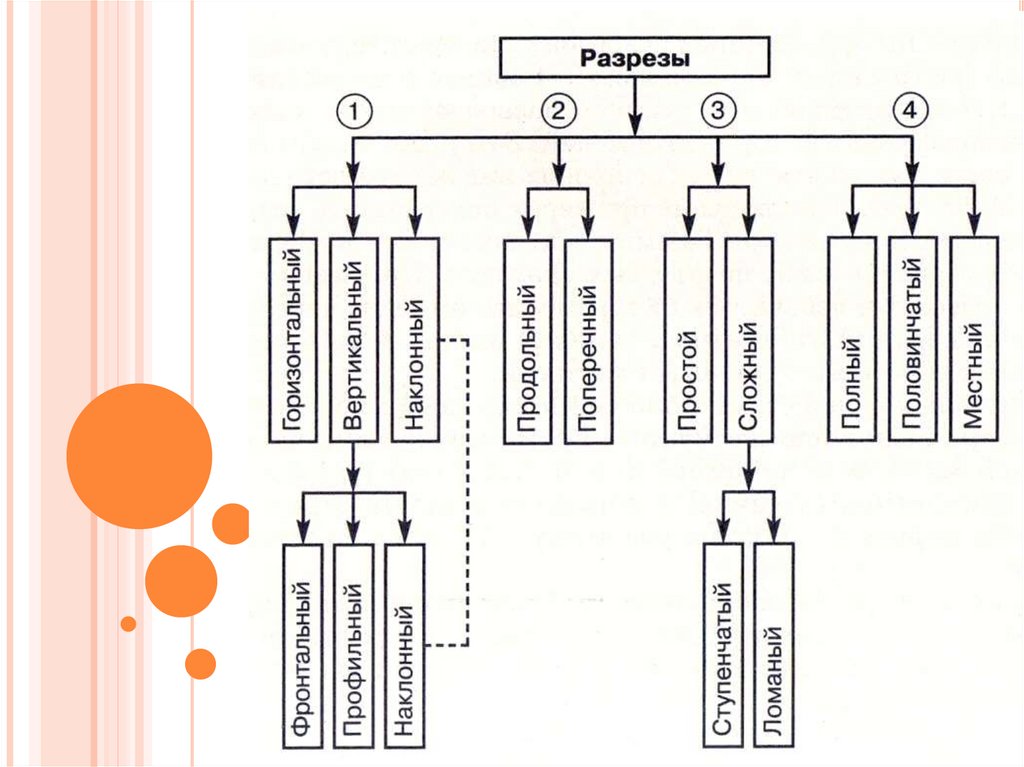

3. Разрезы делятся на четыре группы: 1. По признаку расположения секущей плоскости относительно плоскостей проекций

3. Наклонный
разрез
2. Вертикальный
разрез
1. Горизонтальный разрез

4. Вертикальные разрезы делятся на:

1. Фронтальный разрез
2. Профильный разрез

5. 2. По расположению секущей плоскости относительно доминирующих размеров (длины, высоты, ширины):

1. Продольный разрез
2. Поперечный разрез

6. 3. По количеству секущих плоскостей, образующих разрез, различают разрезы:

2. Сложный разрез
1. Простой разрез

7. Сложные разрезы подразделяются на :

2. Ломаные разрезы
1. Ступенчатые разрезы

8. 4. По степени полноты различают разрезы:

2. Половинчатые
разрезы
1. Полные разрезы
3. Местные разрезы

9. Правила выполнения разрезов

1.
2.
3.
Разрезы выполняются
в проекционной связи с другими
изображениями чертежа.
Разрезы выполняются вместо
и на месте соответствующего
вида, например: фронтальный
разрез выполняется вместо
вида спереди и располагается
на его месте.
Построение какого-либо разреза
не влечет за собой изменения
других видов.
