Модернизация системы связи службы оперативного обеспечения Главного управления МЧС России

1. Научно-Технический Центр ПРОТЕЙ Модернизация системы связи службы оперативного обеспечения Главного управления МЧС России по г.

Санкт-Петербургу
Санкт-Петербург
2021

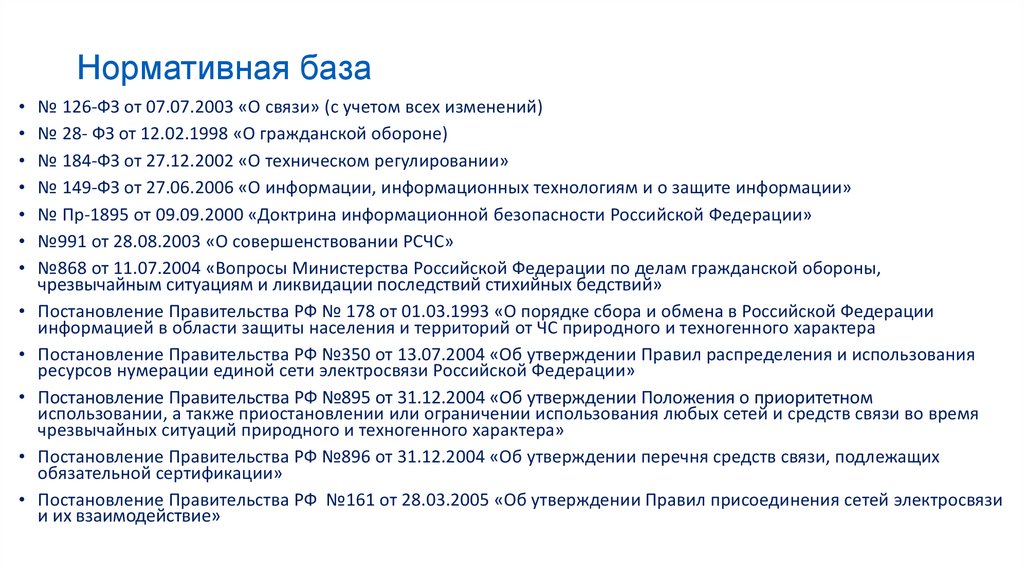

2. Нормативная база

№ 126-ФЗ от 07.07.2003 «О связи» (с учетом всех изменений)
№ 28- ФЗ от 12.02.1998 «О гражданской обороне)
№ 184-ФЗ от 27.12.2002 «О техническом регулировании»
№ 149-ФЗ от 27.06.2006 «О информации, информационных технологиям и о защите информации»
№ Пр-1895 от 09.09.2000 «Доктрина информационной безопасности Российской Федерации»
№991 от 28.08.2003 «О совершенствовании РСЧС»
№868 от 11.07.2004 «Вопросы Министерства Российской Федерации по делам гражданской обороны,
чрезвычайным ситуациям и ликвидации последствий стихийных бедствий»
Постановление Правительства РФ № 178 от 01.03.1993 «О порядке сбора и обмена в Российской Федерации
информацией в области защиты населения и территорий от ЧС природного и техногенного характера
Постановление Правительства РФ №350 от 13.07.2004 «Об утверждении Правил распределения и использования
ресурсов нумерации единой сети электросвязи Российской Федерации»
Постановление Правительства РФ №895 от 31.12.2004 «Об утверждении Положения о приоритетном
использовании, а также приостановлении или ограничении использования любых сетей и средств связи во время
чрезвычайных ситуаций природного и техногенного характера»
Постановление Правительства РФ №896 от 31.12.2004 «Об утверждении перечня средств связи, подлежащих
обязательной сертификации»
Постановление Правительства РФ №161 от 28.03.2005 «Об утверждении Правил присоединения сетей электросвязи
и их взаимодействие»

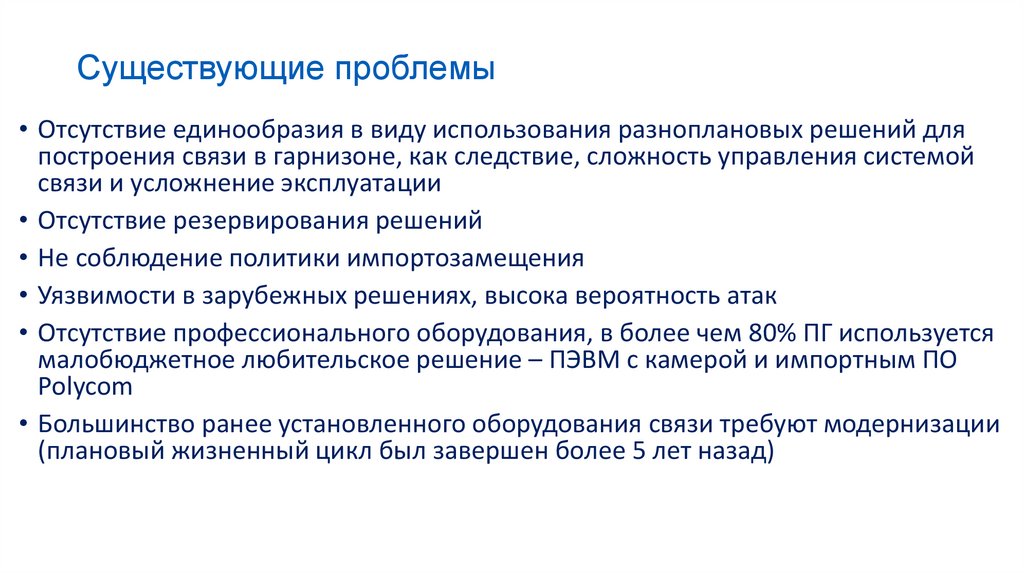

3. Существующие проблемы

• Отсутствие единообразия в виду использования разноплановых решений для
построения связи в гарнизоне, как следствие, сложность управления системой
связи и усложнение эксплуатации
• Отсутствие резервирования решений
• Не соблюдение политики импортозамещения
• Уязвимости в зарубежных решениях, высока вероятность атак
• Отсутствие профессионального оборудования, в более чем 80% ПГ используется
малобюджетное любительское решение – ПЭВМ с камерой и импортным ПО
Polycom
• Большинство ранее установленного оборудования связи требуют модернизации
(плановый жизненный цикл был завершен более 5 лет назад)

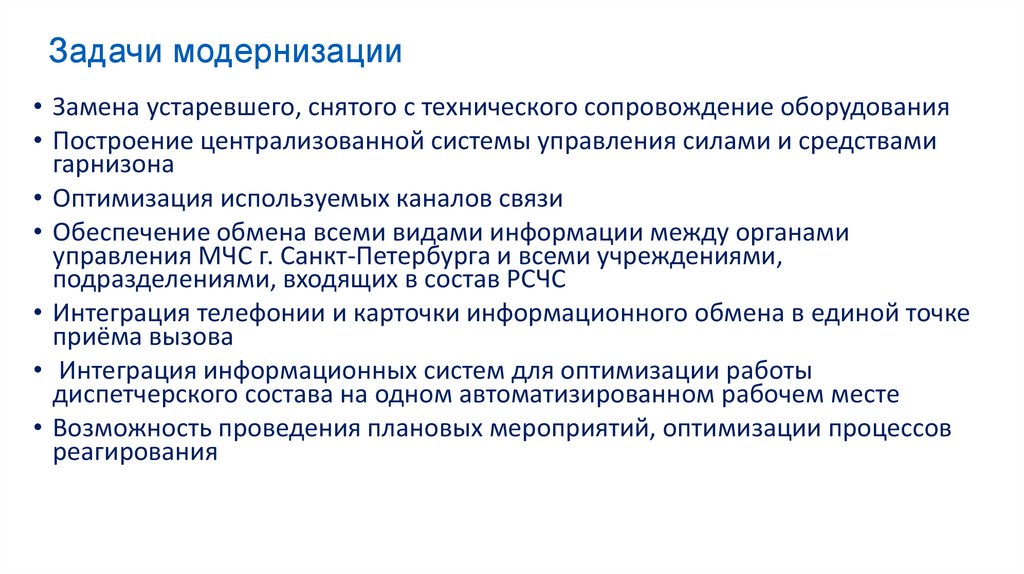

4. Задачи модернизации

• Замена устаревшего, снятого с технического сопровождение оборудования
• Построение централизованной системы управления силами и средствами
гарнизона
• Оптимизация используемых каналов связи
• Обеспечение обмена всеми видами информации между органами
управления МЧС г. Санкт-Петербурга и всеми учреждениями,
подразделениями, входящих в состав РСЧС
• Интеграция телефонии и карточки информационного обмена в единой точке
приёма вызова
• Интеграция информационных систем для оптимизации работы
диспетчерского состава на одном автоматизированном рабочем месте
• Возможность проведения плановых мероприятий, оптимизации процессов
реагирования

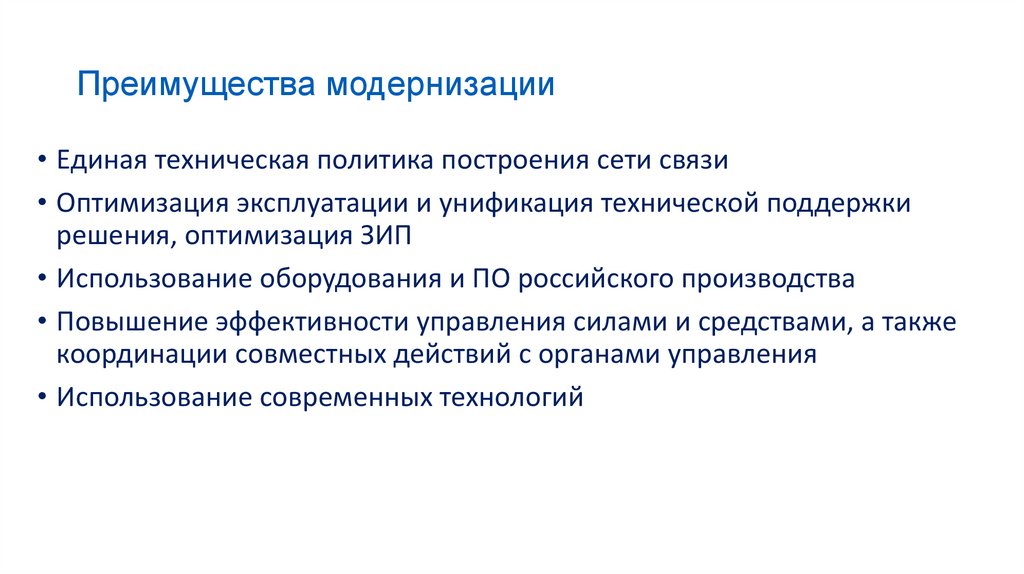

5. Преимущества модернизации

• Единая техническая политика построения сети связи
• Оптимизация эксплуатации и унификация технической поддержки
решения, оптимизация ЗИП
• Использование оборудования и ПО российского производства
• Повышение эффективности управления силами и средствами, а также
координации совместных действий с органами управления
• Использование современных технологий

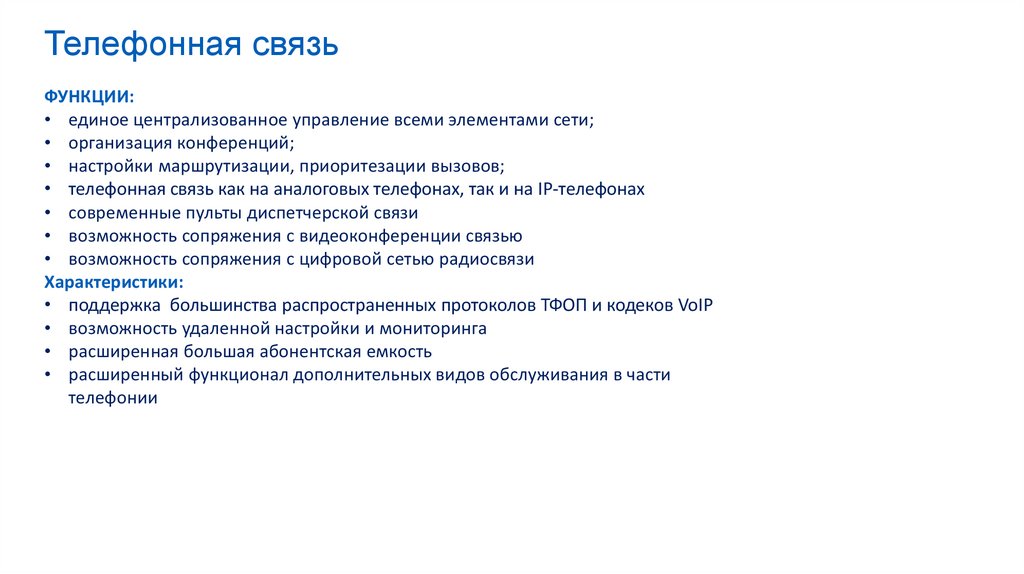

6. Телефонная связь

ФУНКЦИИ:
• единое централизованное управление всеми элементами сети;
• организация конференций;
• настройки маршрутизации, приоритезации вызовов;
• телефонная связь как на аналоговых телефонах, так и на IP-телефонах
• современные пульты диспетчерской связи
• возможность сопряжения с видеоконференции связью
• возможность сопряжения с цифровой сетью радиосвязи
Характеристики:
• поддержка большинства распространенных протоколов ТФОП и кодеков VoIP
• возможность удаленной настройки и мониторинга
• расширенная большая абонентская емкость
• расширенный функционал дополнительных видов обслуживания в части
телефонии

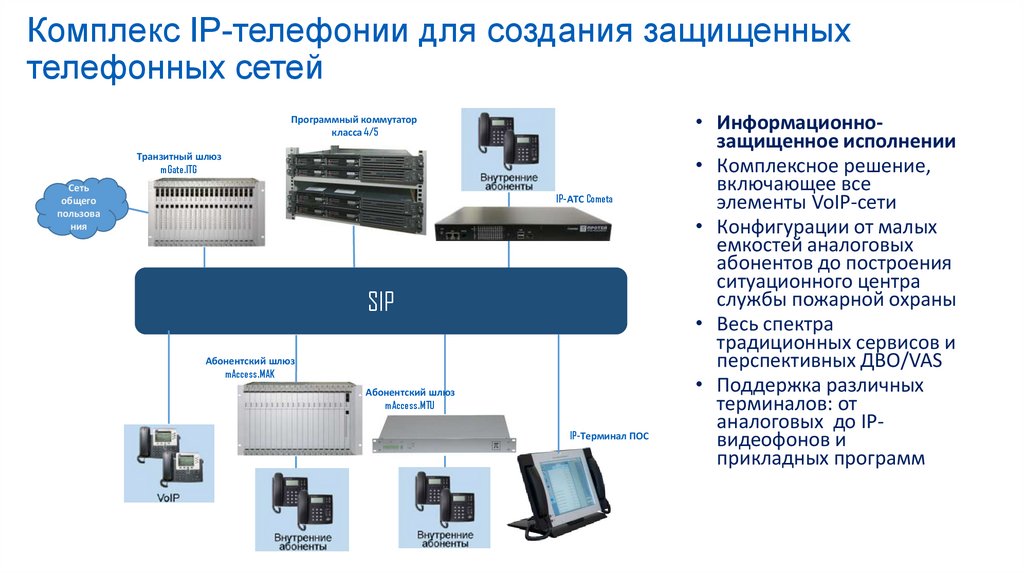

7.

Комплекс IP-телефонии для создания защищенных
телефонных сетей
Программный коммутатор
класса 4/5
Транзитный шлюз
mGate.ITG
Сеть
общего
пользова
ния
IP-АТС Cometa
SIP
Абонентский шлюз
mAccess.MAK
Абонентский шлюз
mAccess.MTU
IP-Терминал ПОС
• Информационнозащищенное исполнении
• Комплексное решение,
включающее все
элементы VoIP-сети
• Конфигурации от малых
емкостей аналоговых
абонентов до построения
ситуационного центра
службы пожарной охраны
• Весь спектра
традиционных сервисов и
перспективных ДВО/VAS
• Поддержка различных
терминалов: от
аналоговых до IPвидеофонов и
прикладных программ

8.

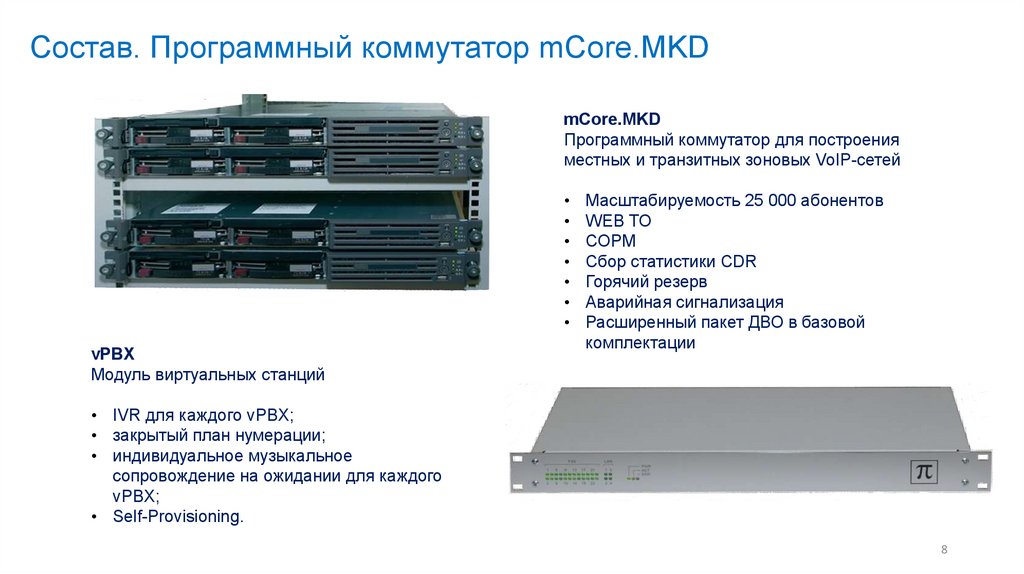

Состав. Программный коммутатор mCore.MKD
mCore.MKD
Программный коммутатор для построения
местных и транзитных зоновых VoIP-сетей
vPBX
Модуль виртуальных станций
Масштабируемость 25 000 абонентов
WEB ТО
СОРМ
Сбор статистики CDR
Горячий резерв
Аварийная сигнализация
Расширенный пакет ДВО в базовой
комплектации
• IVR для каждого vPBX;
• закрытый план нумерации;
• индивидуальное музыкальное
сопровождение на ожидании для каждого
vPBX;
• Self-Provisioning.
8

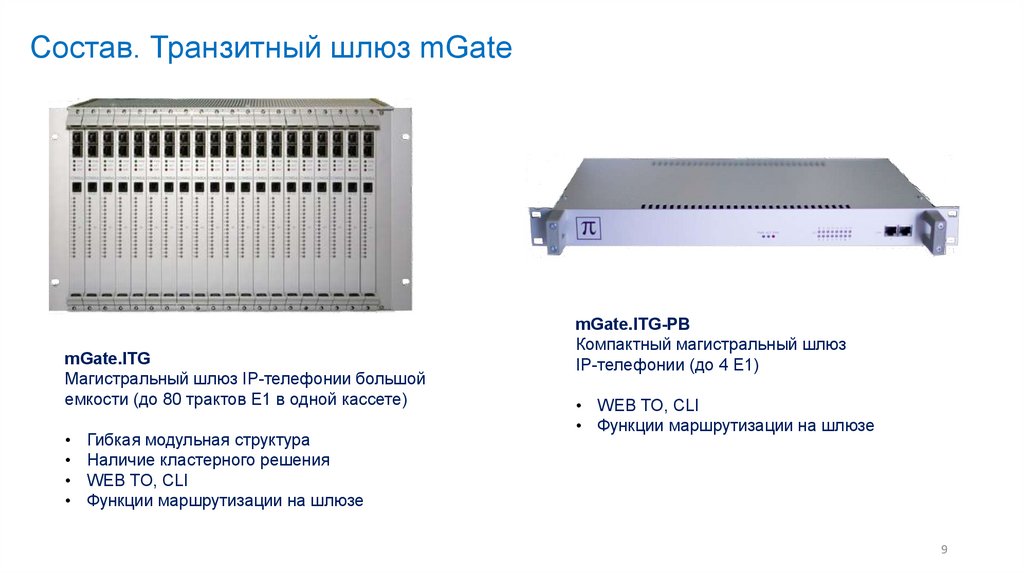

9.

Состав. Транзитный шлюз mGate
mGate.ITG
Магистральный шлюз IP-телефонии большой
емкости (до 80 трактов Е1 в одной кассете)
Гибкая модульная структура
Наличие кластерного решения
WEB TO, CLI
Функции маршрутизации на шлюзе
mGate.ITG-PB
Компактный магистральный шлюз
IP-телефонии (до 4 Е1)
• WEB TO, CLI
• Функции маршрутизации на шлюзе
9

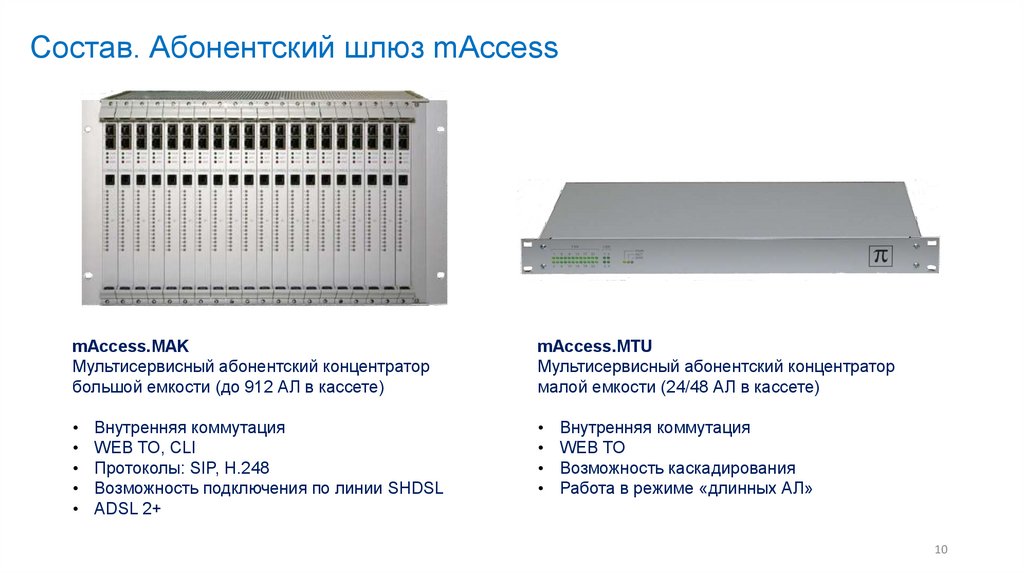

10.

Состав. Абонентский шлюз mAccess
mAccess.MAK
Мультисервисный абонентский концентратор
большой емкости (до 912 АЛ в кассете)
mAccess.MTU
Мультисервисный абонентский концентратор
малой емкости (24/48 АЛ в кассете)
Внутренняя коммутация
WEB ТО, CLI
Протоколы: SIP, H.248
Возможность подключения по линии SHDSL
ADSL 2+
Внутренняя коммутация
WEB ТО
Возможность каскадирования
Работа в режиме «длинных АЛ»
10

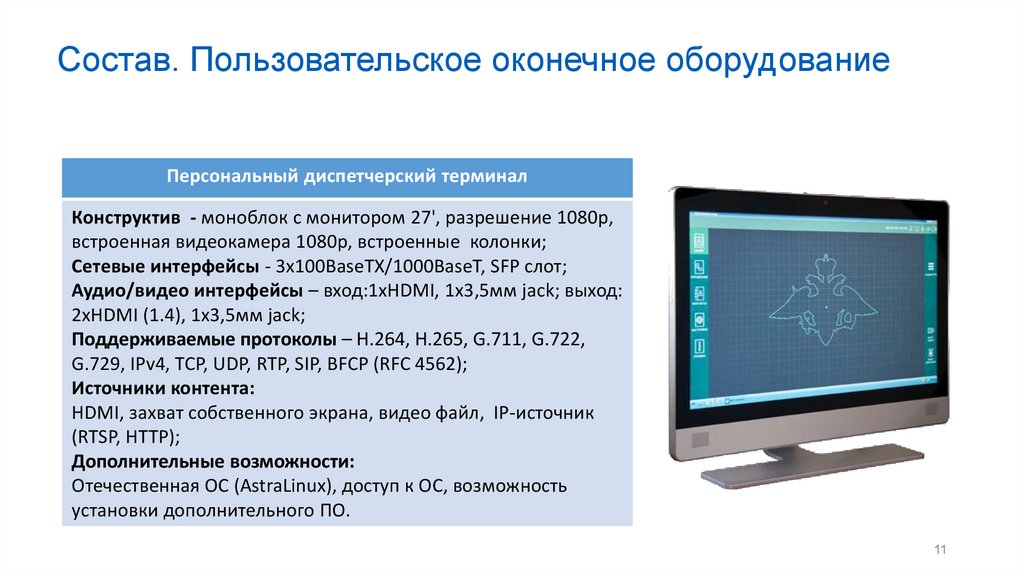

11. Состав. Пользовательское оконечное оборудование

Персональный диспетчерский терминал
Конструктив - моноблок с монитором 27', разрешение 1080р,
встроенная видеокамера 1080р, встроенные колонки;
Сетевые интерфейсы - 3х100BaseTX/1000BaseT, SFP слот;
Аудио/видео интерфейсы – вход:1хHDMI, 1х3,5мм jack; выход:
2хHDMI (1.4), 1х3,5мм jack;
Поддерживаемые протоколы – H.264, H.265, G.711, G.722,
G.729, IPv4, TCP, UDP, RTP, SIP, BFCP (RFC 4562);
Источники контента:
HDMI, захват собственного экрана, видео файл, IP-источник
(RTSP, HTTP);
Дополнительные возможности:
Отечественная ОС (AstraLinux), доступ к ОС, возможность
установки дополнительного ПО.
11

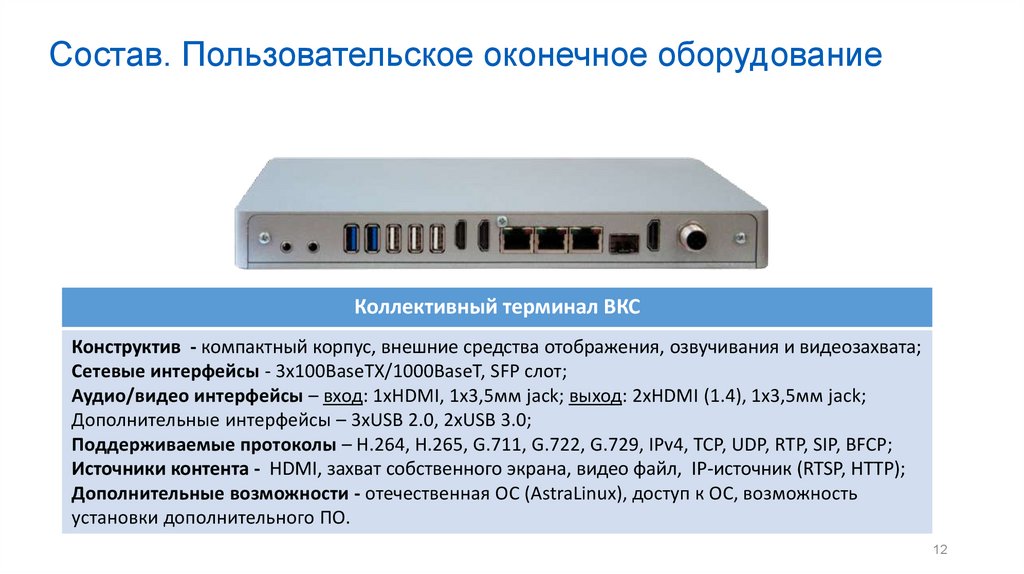

12.

Состав. Пользовательское оконечное оборудование
Коллективный терминал ВКС
Конструктив - компактный корпус, внешние средства отображения, озвучивания и видеозахвата;
Сетевые интерфейсы - 3х100BaseTX/1000BaseT, SFP слот;
Аудио/видео интерфейсы – вход: 1хHDMI, 1х3,5мм jack; выход: 2хHDMI (1.4), 1х3,5мм jack;
Дополнительные интерфейсы – 3хUSB 2.0, 2хUSB 3.0;
Поддерживаемые протоколы – H.264, H.265, G.711, G.722, G.729, IPv4, TCP, UDP, RTP, SIP, BFCP;
Источники контента - HDMI, захват собственного экрана, видео файл, IP-источник (RTSP, HTTP);
Дополнительные возможности - отечественная ОС (AstraLinux), доступ к ОС, возможность
установки дополнительного ПО.
12

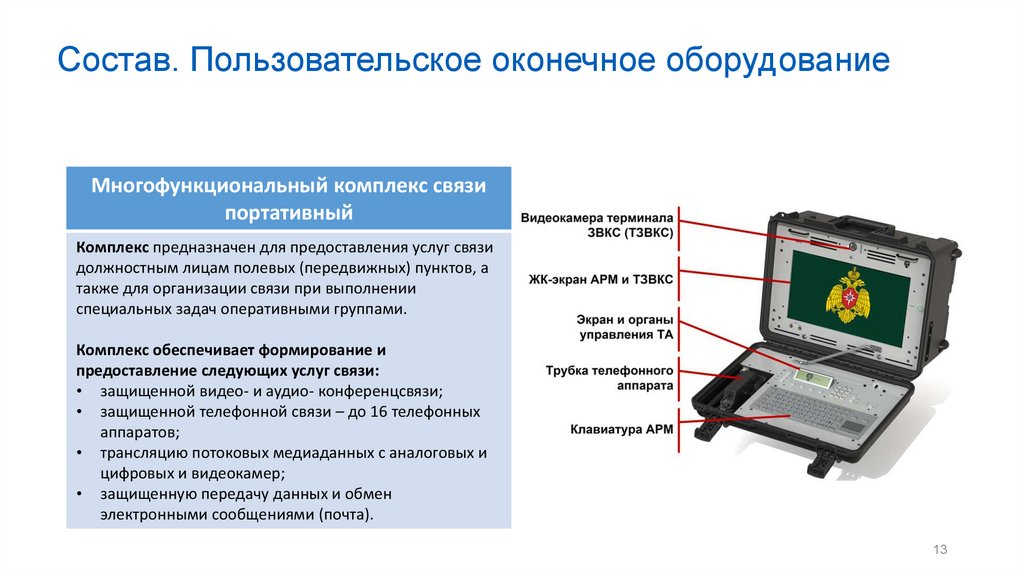

13. Состав. Пользовательское оконечное оборудование

Многофункциональный комплекс связи
портативный
Комплекс предназначен для предоставления услуг связи
должностным лицам полевых (передвижных) пунктов, а
также для организации связи при выполнении
специальных задач оперативными группами.
Комплекс обеспечивает формирование и
предоставление следующих услуг связи:
• защищенной видео- и аудио- конференцсвязи;
• защищенной телефонной связи – до 16 телефонных
аппаратов;
• трансляцию потоковых медиаданных с аналоговых и
цифровых и видеокамер;
• защищенную передачу данных и обмен
электронными сообщениями (почта).
13

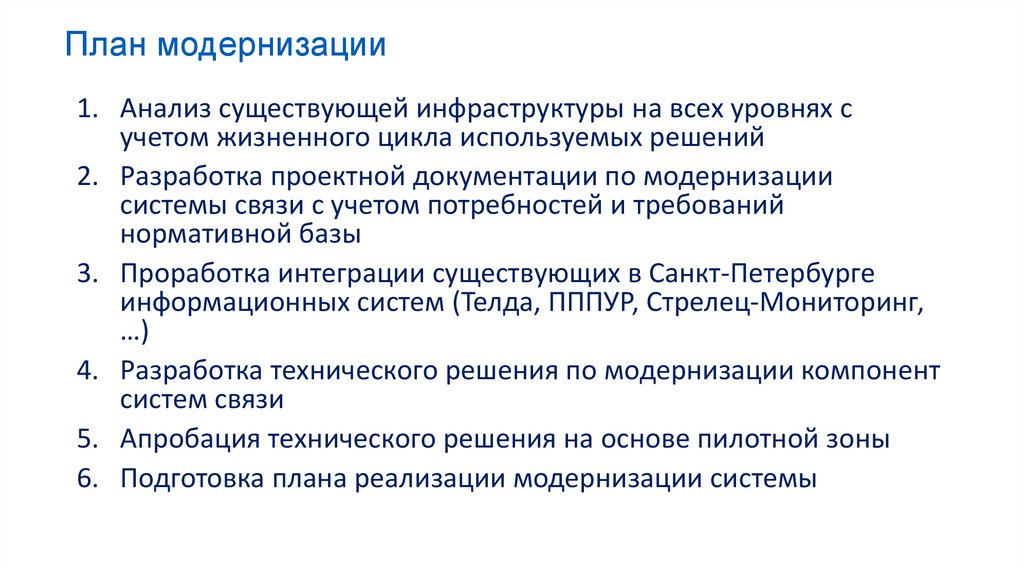

14. План модернизации

1. Анализ существующей инфраструктуры на всех уровнях с
учетом жизненного цикла используемых решений
2. Разработка проектной документации по модернизации
системы связи с учетом потребностей и требований
нормативной базы
3. Проработка интеграции существующих в Санкт-Петербурге
информационных систем (Телда, ПППУР, Стрелец-Мониторинг,
…)
4. Разработка технического решения по модернизации компонент
систем связи
5. Апробация технического решения на основе пилотной зоны
6. Подготовка плана реализации модернизации системы
