Цельностеклянные перегородки с парковочными зонами

1.

Цельностеклянные перегородки с
парковочными зонами

2.

1.
2.
3.
4.
5.
6.
7.
8.
Определение типа конструкции и используемой фурнитуры.
Выбор варианта парковочной зоны.
Схема конструкции. Расчет размеров стеклянных полотен.
Монтаж несущего профиля.
Подготовка профилей к сборке.
Подготовка стекол к монтажу. Установка зажимов на стекло.
Монтаж панелей.
Пример расчета стоимости системы.

3.

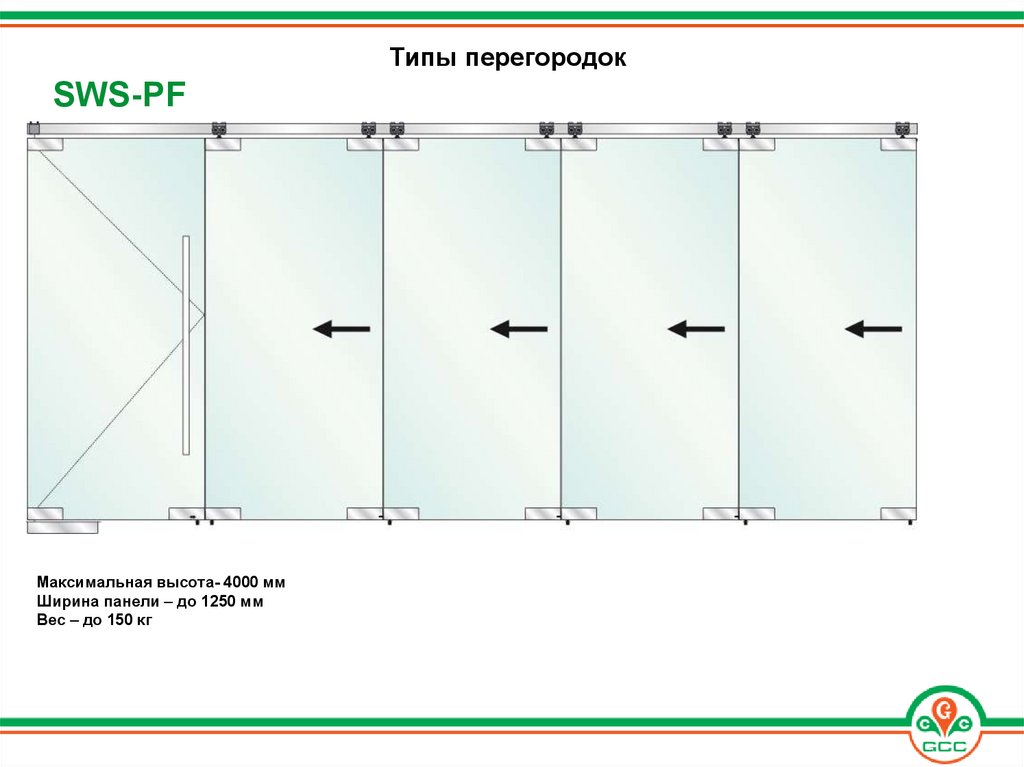

Типы перегородок
SWS-PF
Максимальная высота- 4000 мм
Ширина панели – до 1250 мм
Вес – до 150 кг

4.

SWS-DR
Максимальная высота - 3000 мм
Ширина панели – до 1000 мм
Вес – до 85 кг

5.

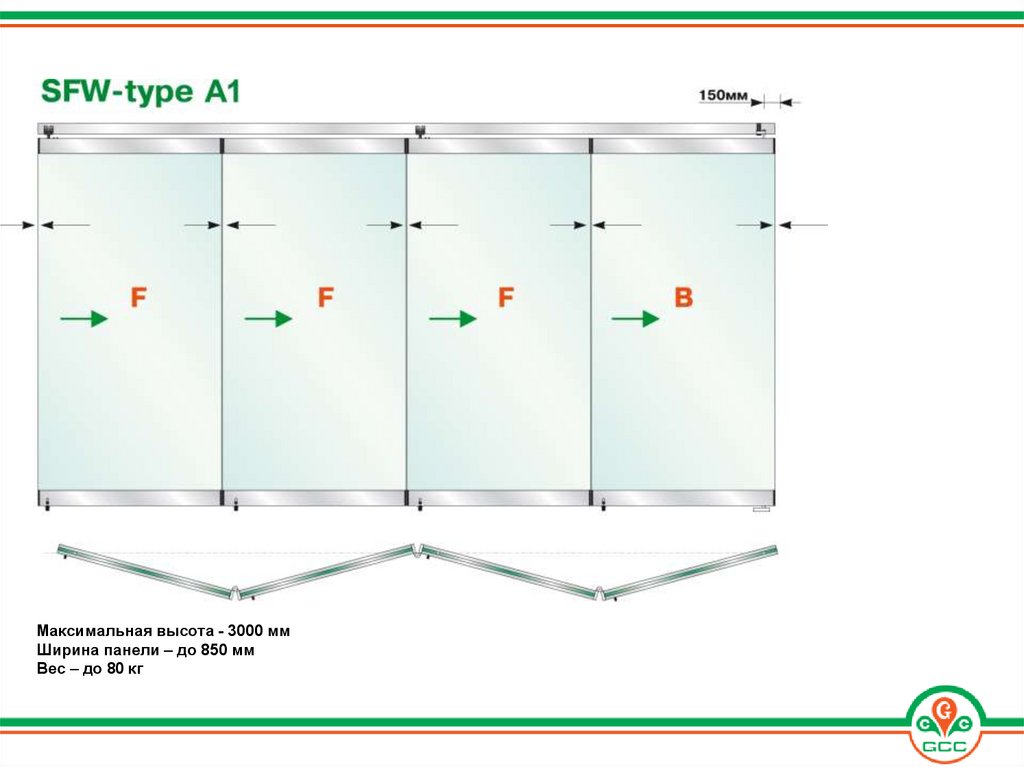

Максимальная высота - 3000 мм
Ширина панели – до 850 мм
Вес – до 80 кг

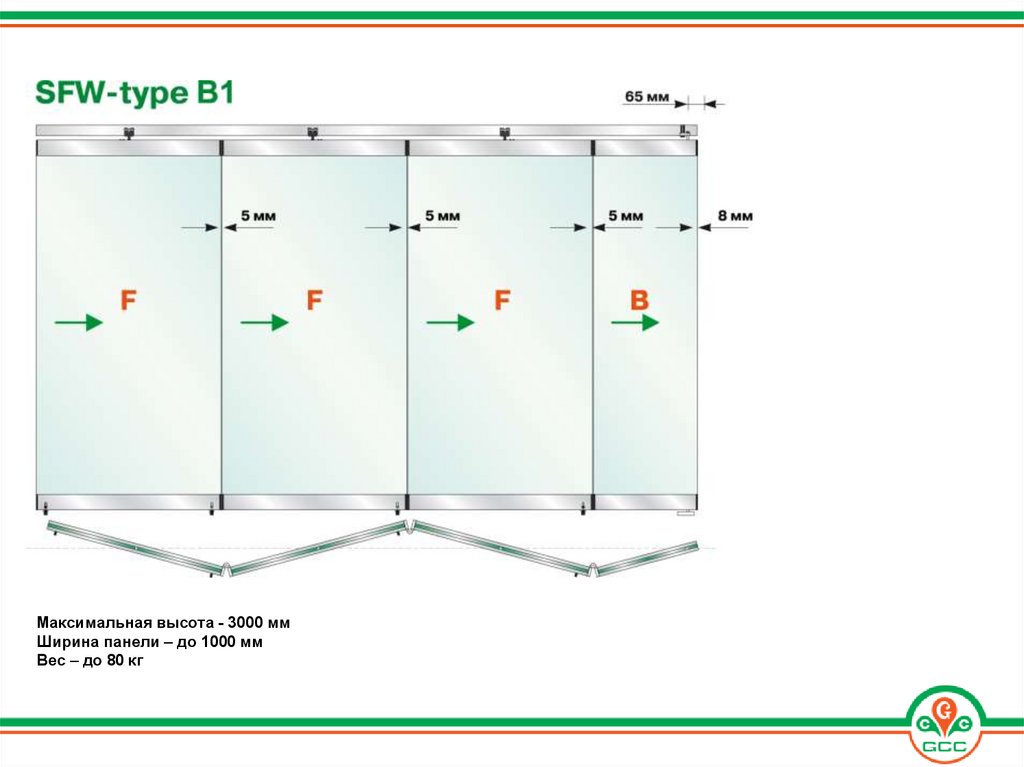

6.

Максимальная высота - 3000 мм
Ширина панели – до 1000 мм
Вес – до 80 кг

7.

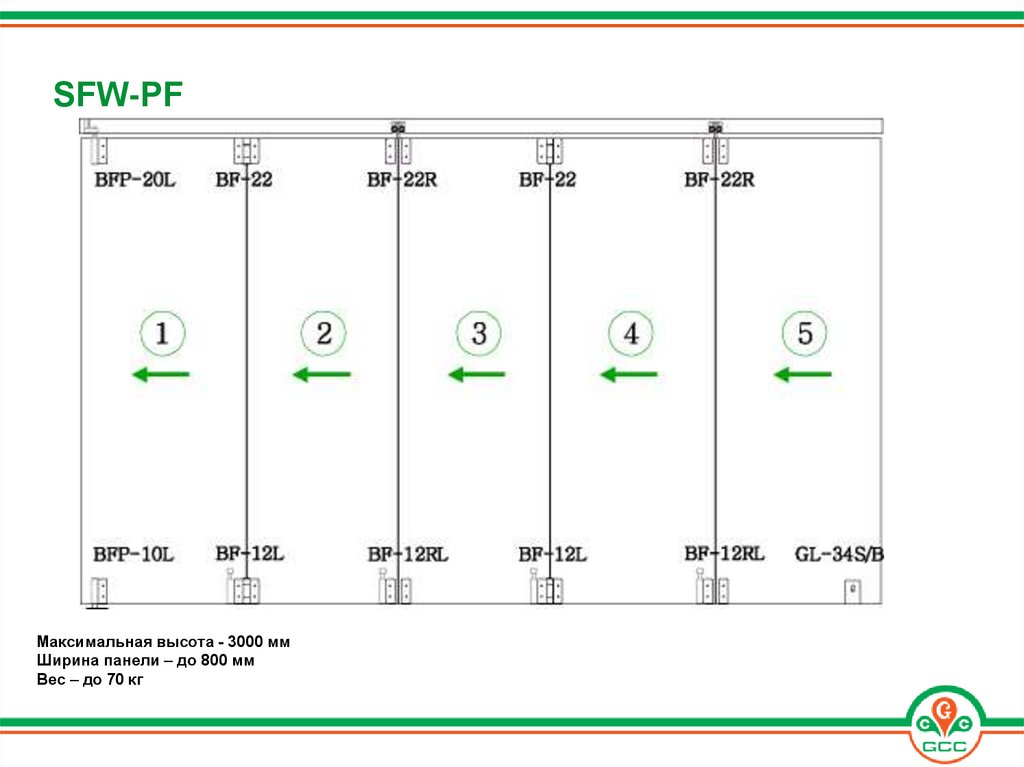

SFW-PF
Максимальная высота - 3000 мм
Ширина панели – до 800 мм
Вес – до 70 кг

8.

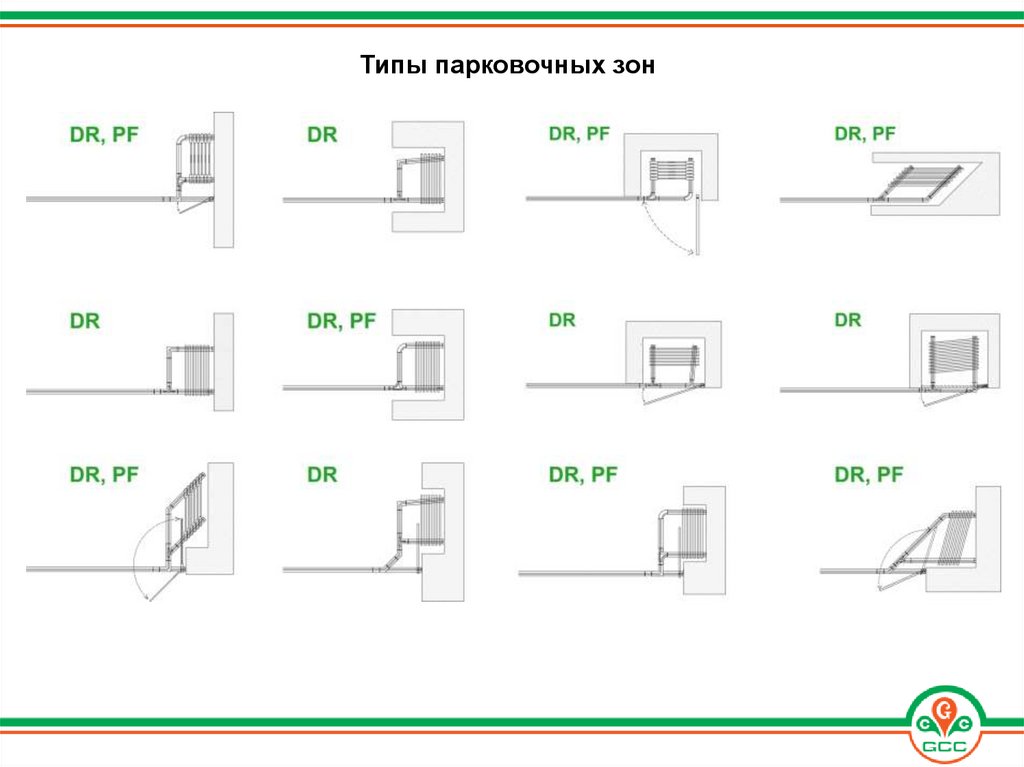

Типы парковочных зон

9.

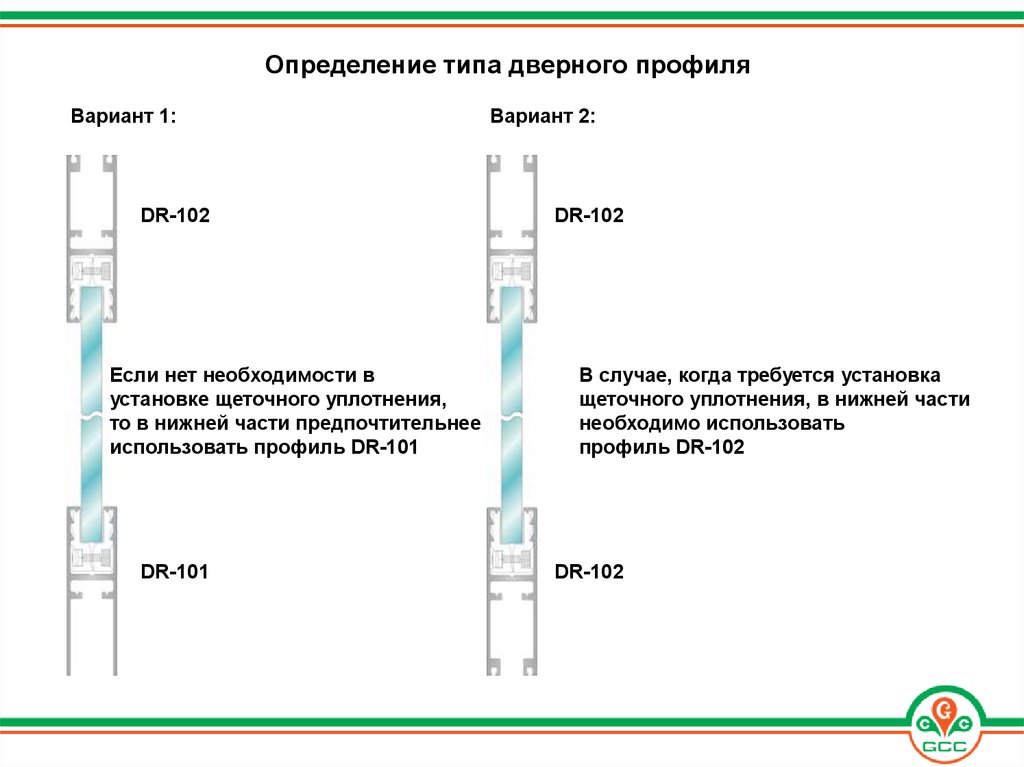

Определение типа дверного профиля
Вариант 1:
DR-102
Если нет необходимости в
установке щеточного уплотнения,
то в нижней части предпочтительнее
использовать профиль DR-101
DR-101
Вариант 2:
DR-102
В случае, когда требуется установка
щеточного уплотнения, в нижней части
необходимо использовать
профиль DR-102
DR-102

10.

Расчетная схема конструкции

11.

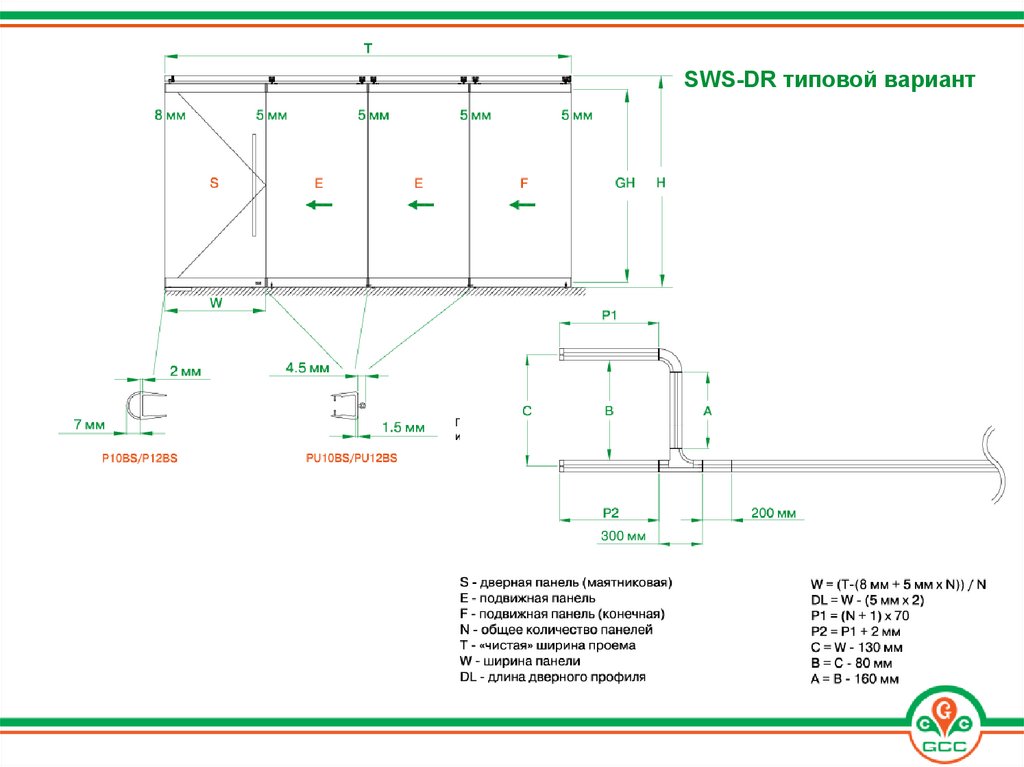

SWS-DR типовой вариант

12.

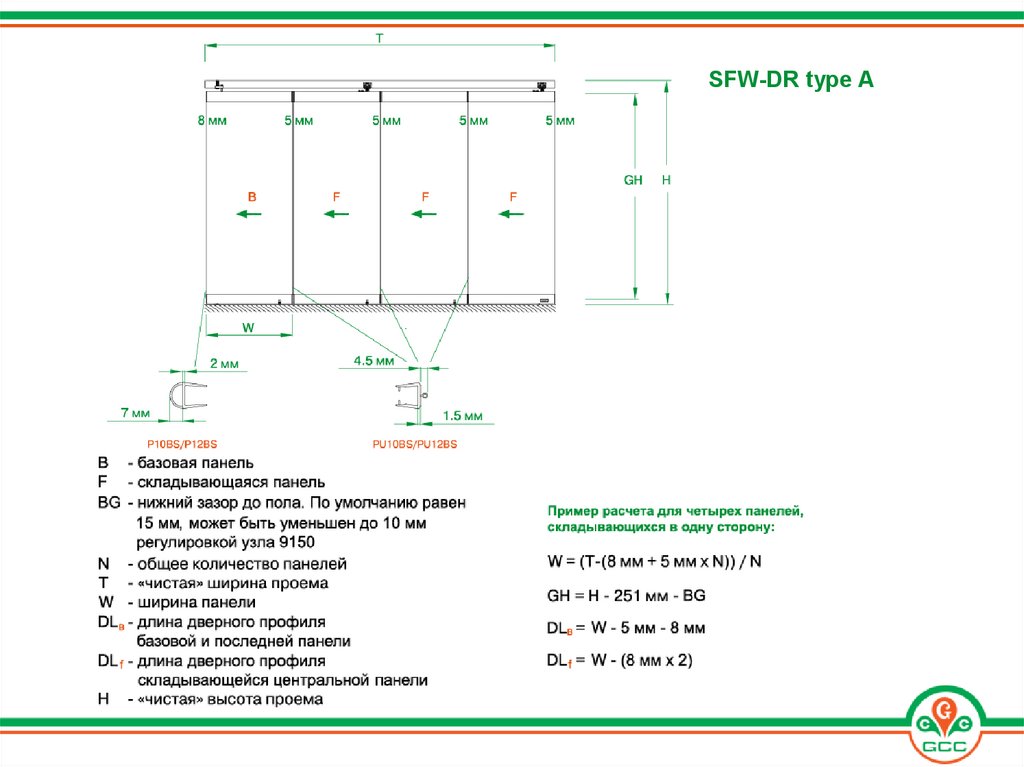

SFW-DR type A

13.

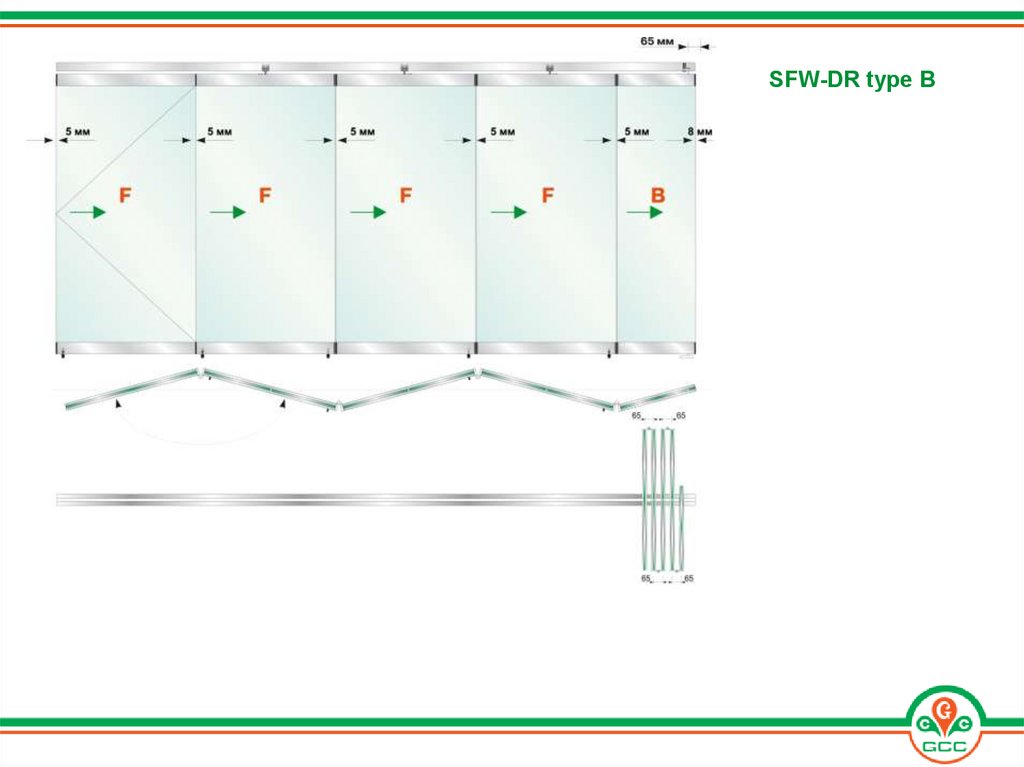

SFW-DR type B

14.

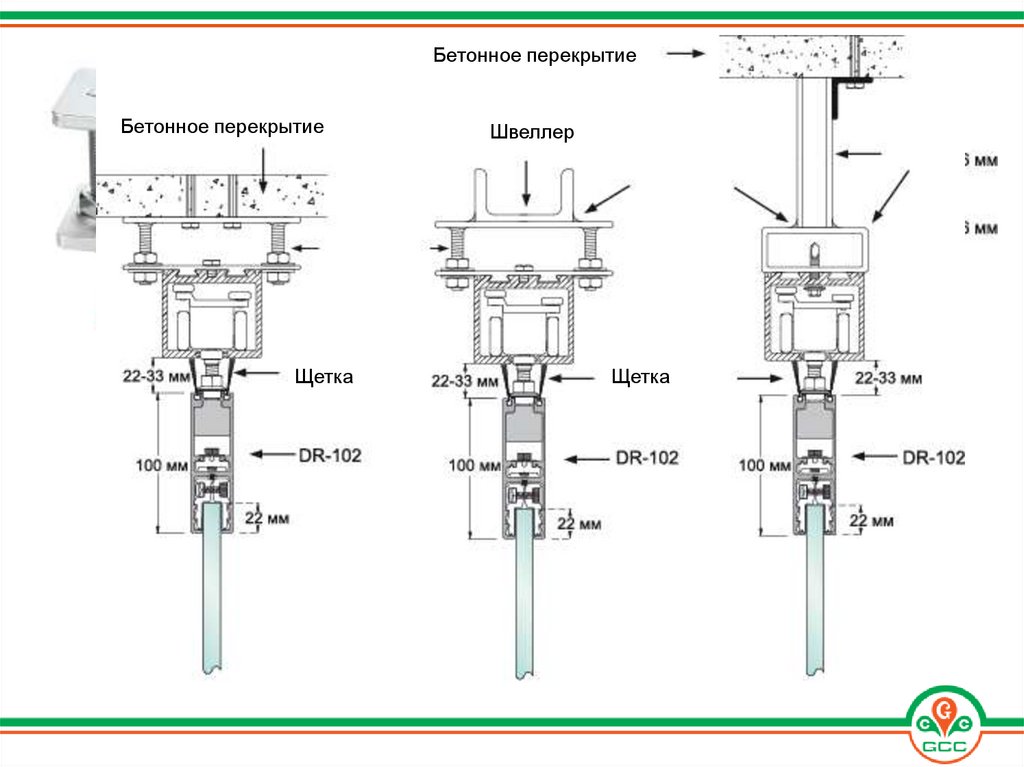

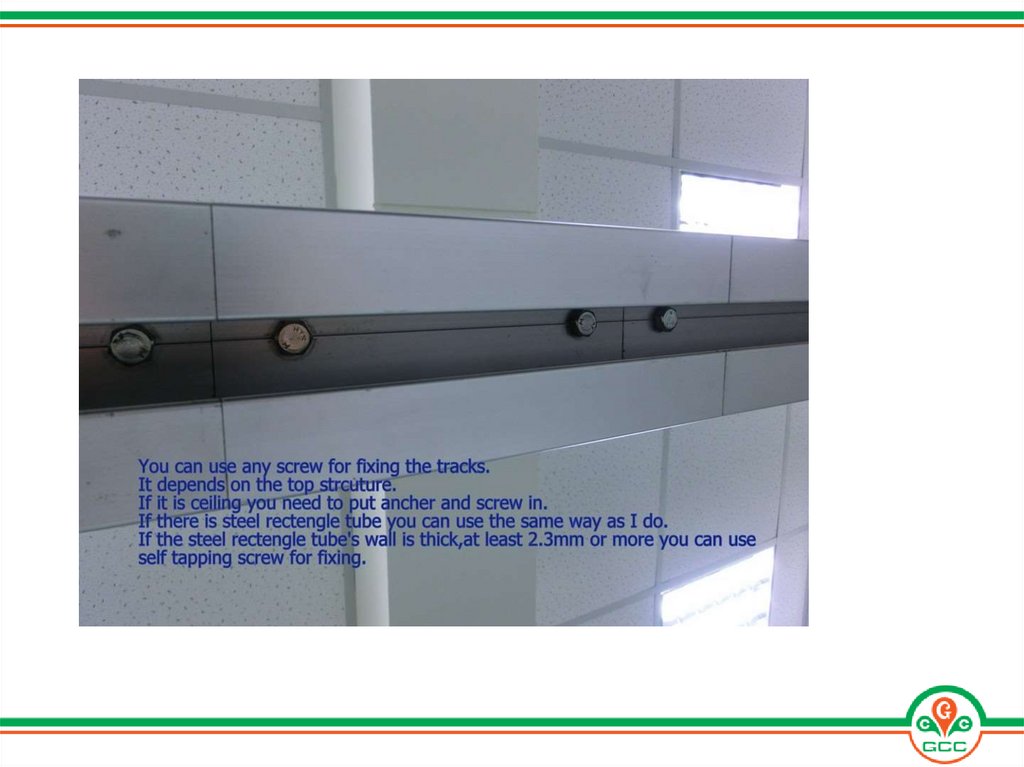

Монтаж несущего профиля

15.

Бетонное перекрытие
Бетонное перекрытие
Щетка
Швеллер
Щетка

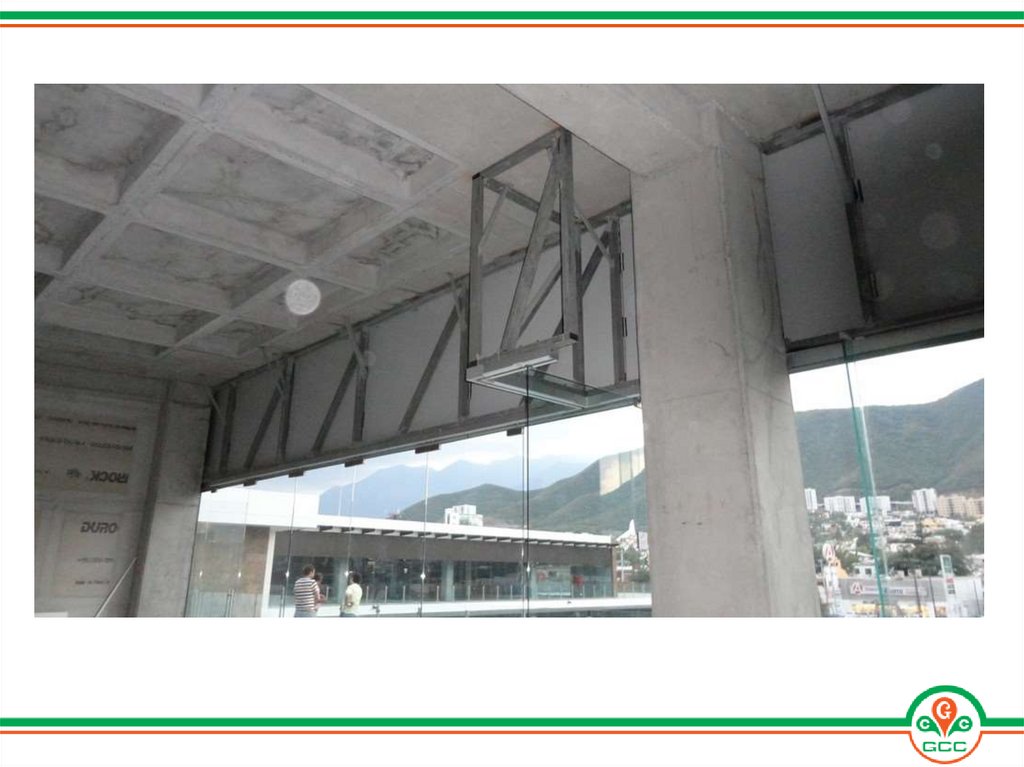

16.

17.

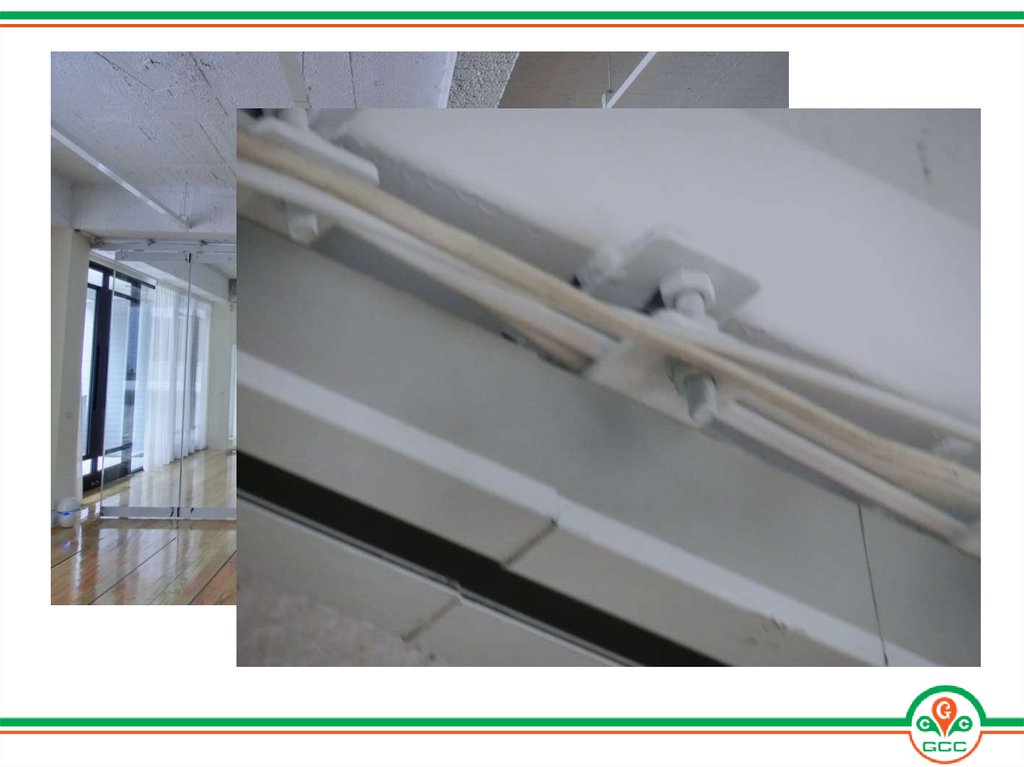

18.

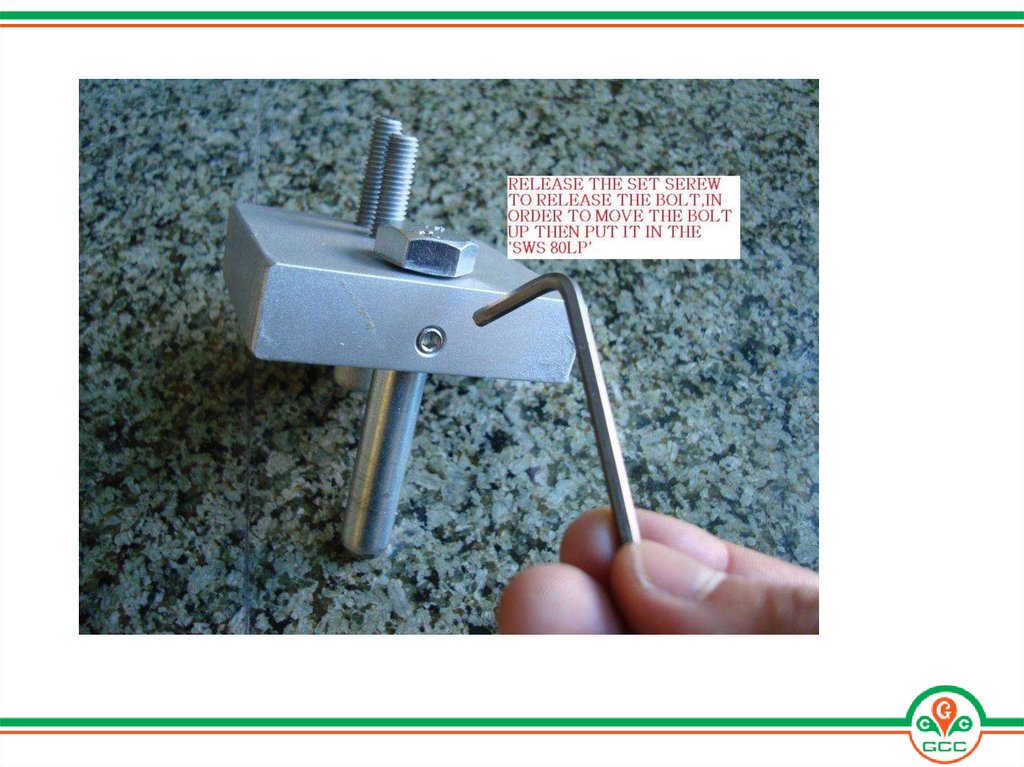

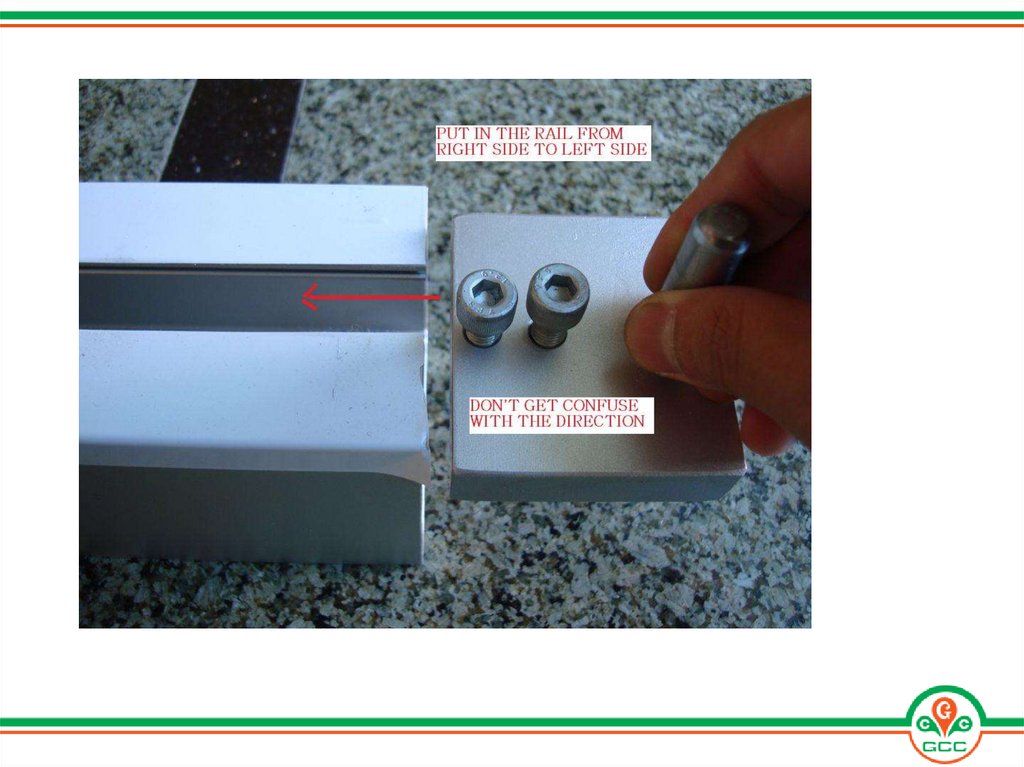

19.

20.

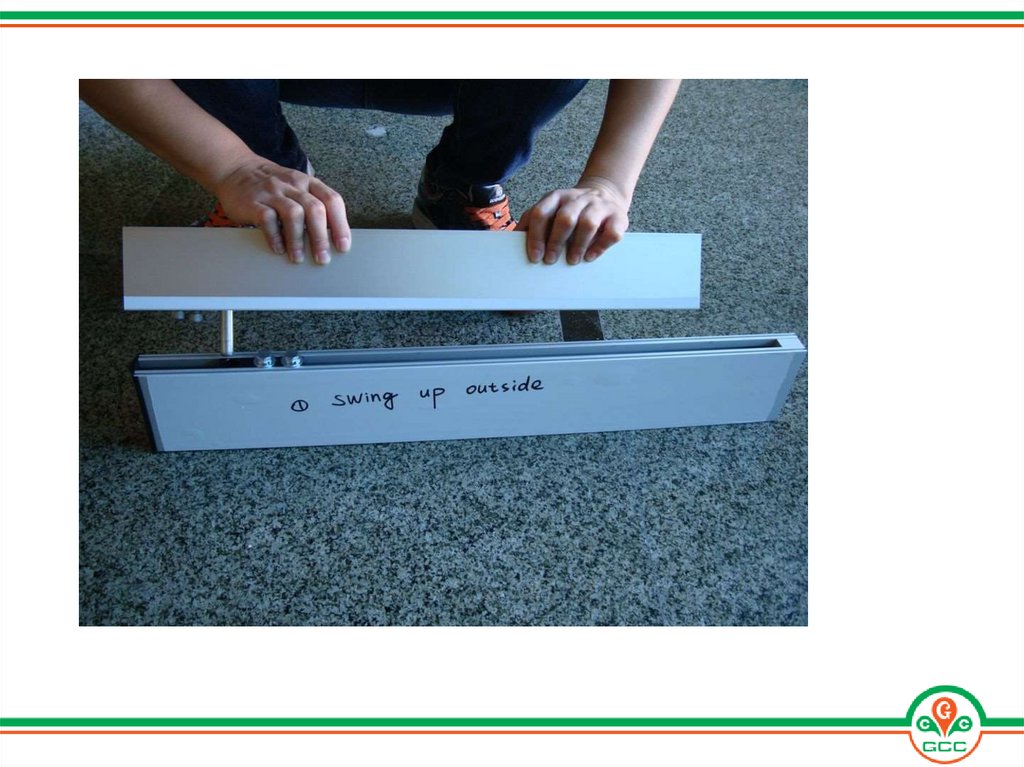

21.

22.

…для удобства монтажа панелей в системе необходимо оставить пустым
небольшой участок трека (ревизия).

23.

24.

…установка ревизионного участка после монтажа панелей.

25.

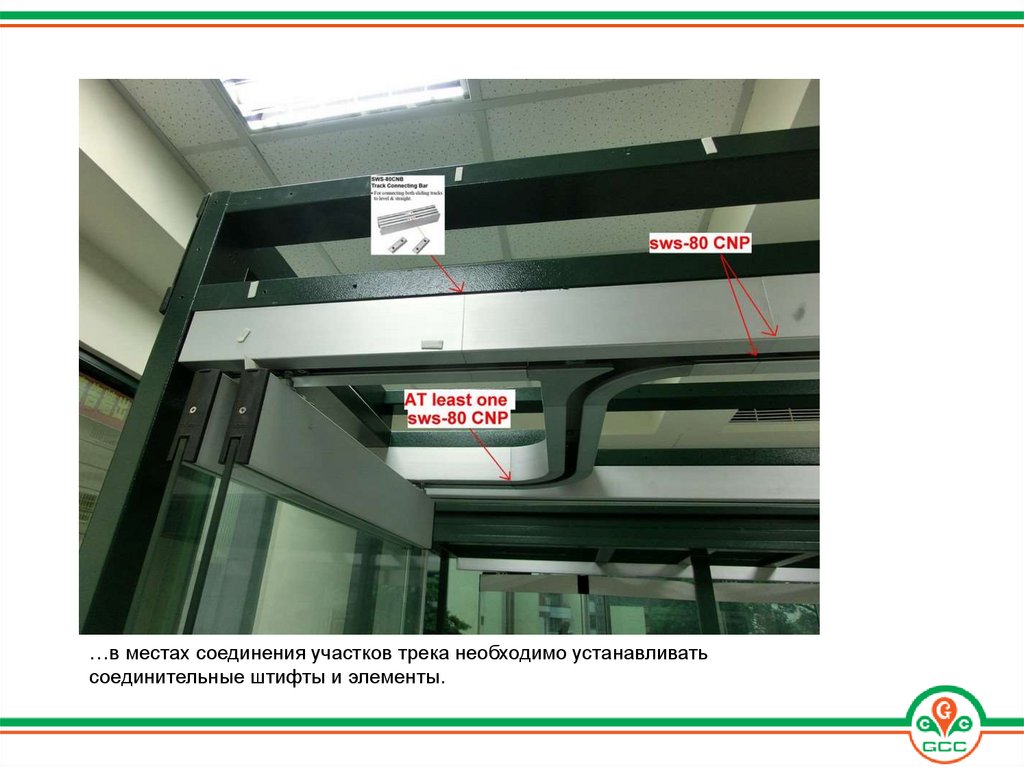

…в местах соединения участков трека необходимо устанавливать
соединительные штифты и элементы.

26.

Подготовка дверных профилей

27.

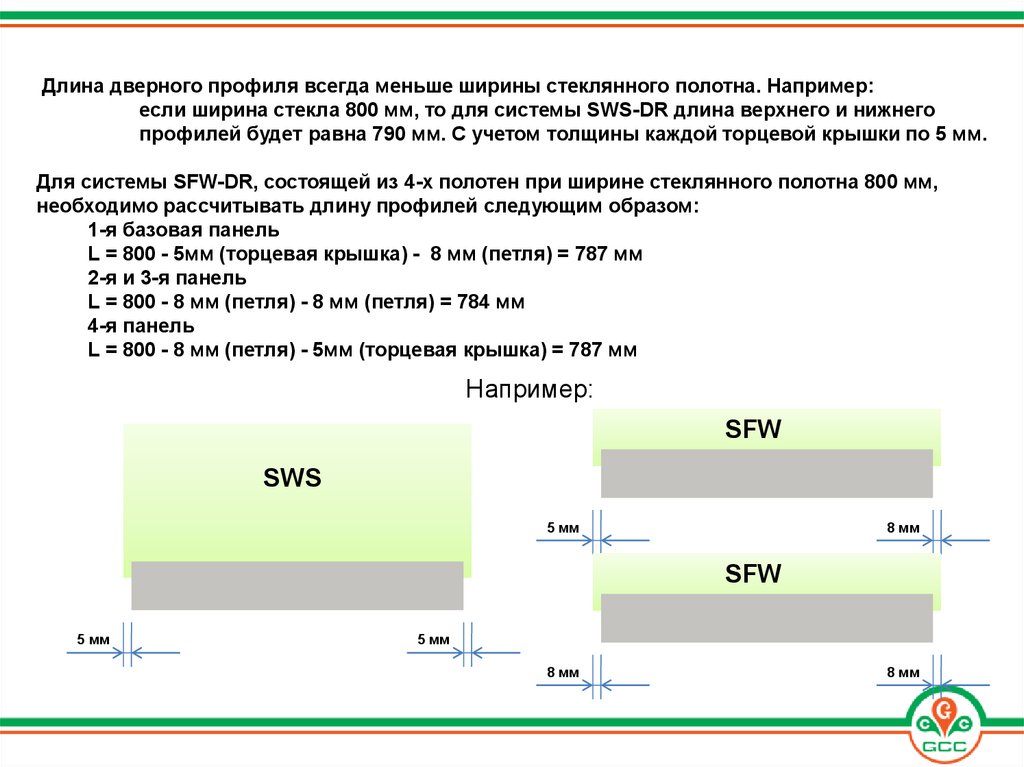

Длина дверного профиля всегда меньше ширины стеклянного полотна. Например:
если ширина стекла 800 мм, то для системы SWS-DR длина верхнего и нижнего
профилей будет равна 790 мм. С учетом толщины каждой торцевой крышки по 5 мм.
Для системы SFW-DR, состоящей из 4-х полотен при ширине стеклянного полотна 800 мм,
необходимо рассчитывать длину профилей следующим образом:
1-я базовая панель
L = 800 - 5мм (торцевая крышка) - 8 мм (петля) = 787 мм
2-я и 3-я панель
L = 800 - 8 мм (петля) - 8 мм (петля) = 784 мм
4-я панель
L = 800 - 8 мм (петля) - 5мм (торцевая крышка) = 787 мм
Например:
SFW
SWS
5 мм
8 мм
SFW
5 мм
5 мм
8 мм
8 мм

28.

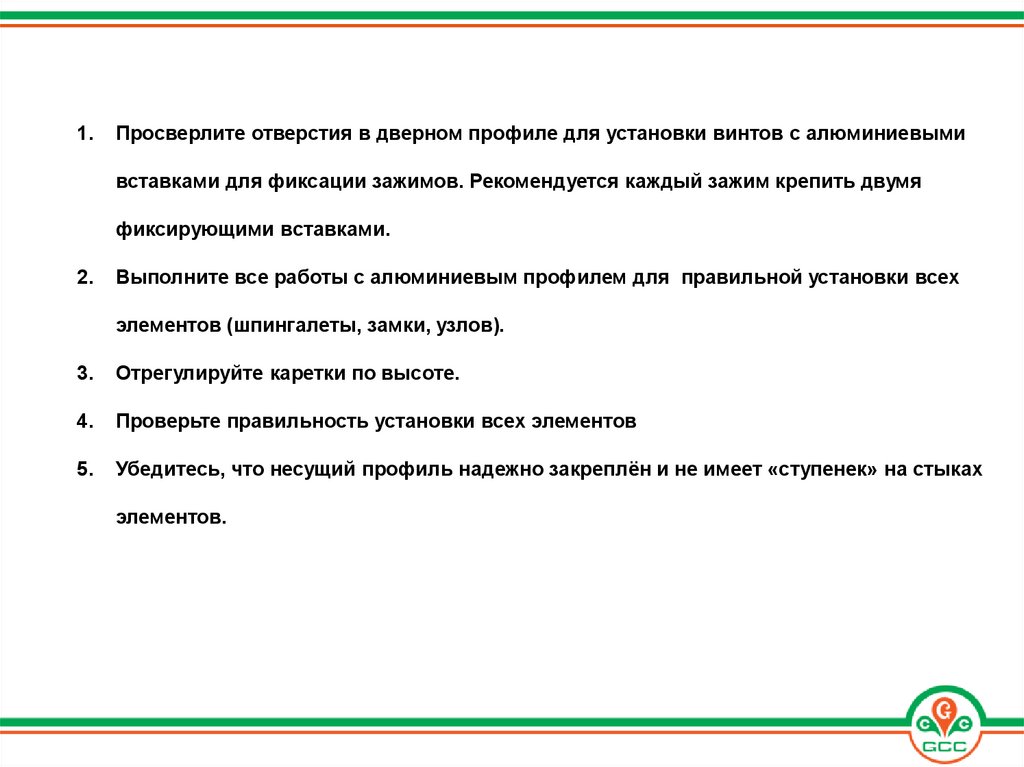

1.
Просверлите отверстия в дверном профиле для установки винтов с алюминиевыми
вставками для фиксации зажимов. Рекомендуется каждый зажим крепить двумя
фиксирующими вставками.
2.
Выполните все работы с алюминиевым профилем для правильной установки всех
элементов (шпингалеты, замки, узлов).
3.
Отрегулируйте каретки по высоте.
4.
Проверьте правильность установки всех элементов
5.
Убедитесь, что несущий профиль надежно закреплён и не имеет «ступенек» на стыках
элементов.

29.

В дверном профиле перед
установкой на стекло
необходимо выполнить
отверстия для установки
шпингалета, а также
фрезеровку для установки
шпингалетов и сверление
отверстий для установки
фиксирующих вставок.

30.

31.

Подготовка стекла и установка
зажимов

32.

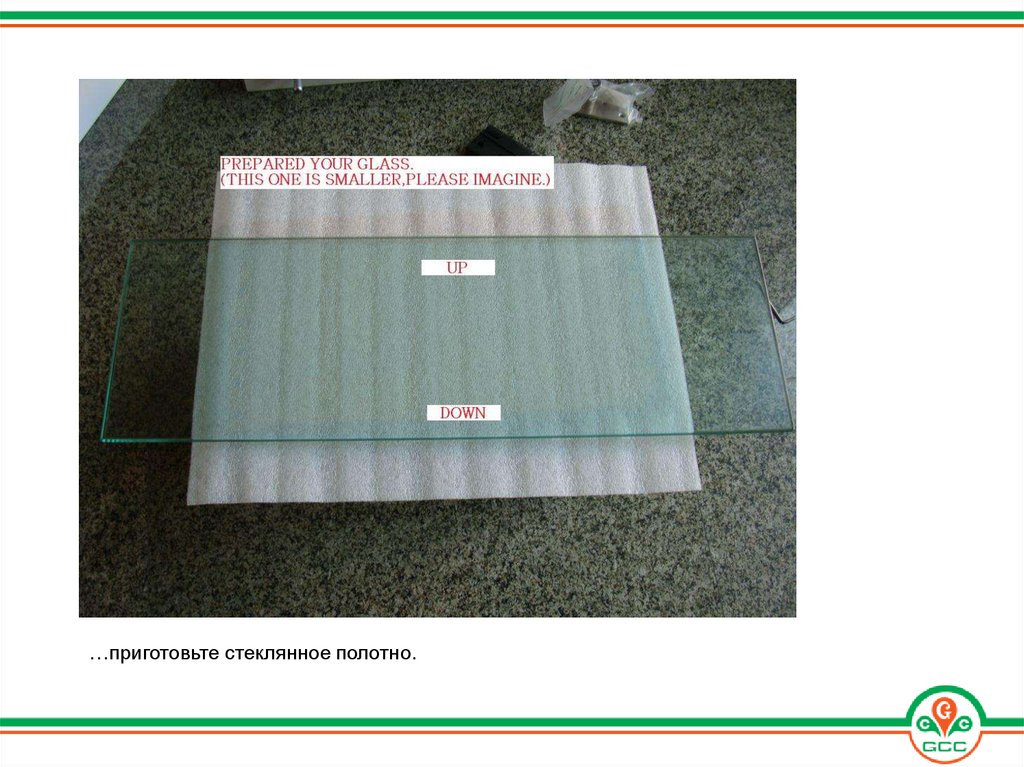

…приготовьте стеклянное полотно.

33.

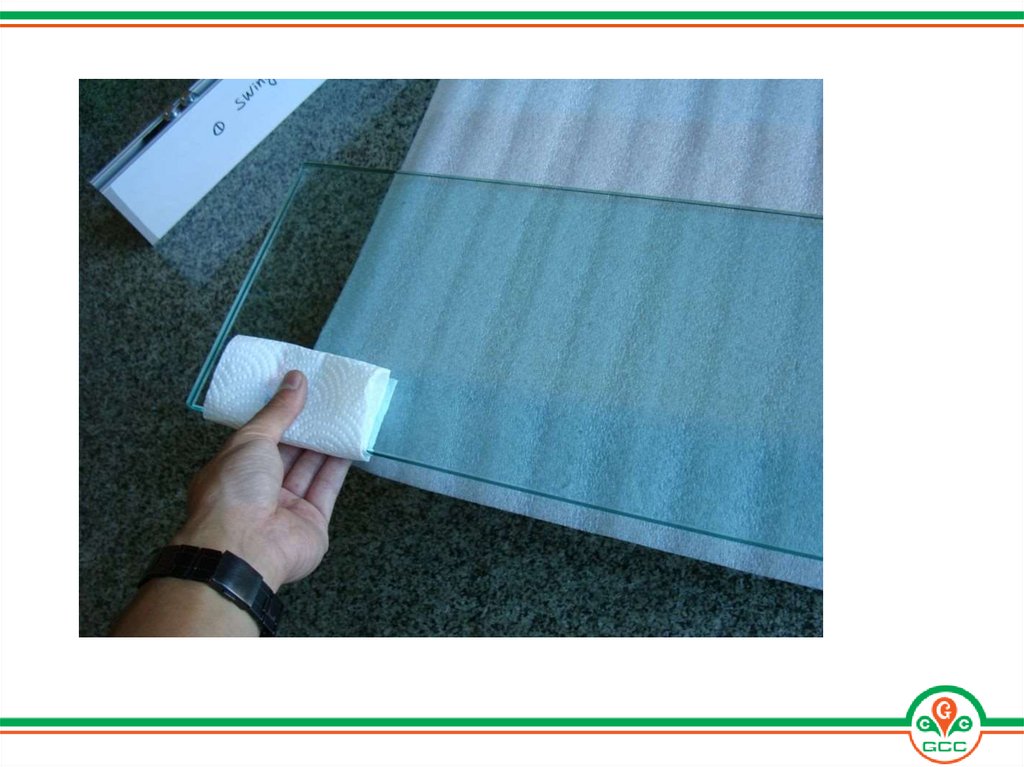

…для очистки кромки стекла используйте чистую салфетку (Важно!)

34.

35.

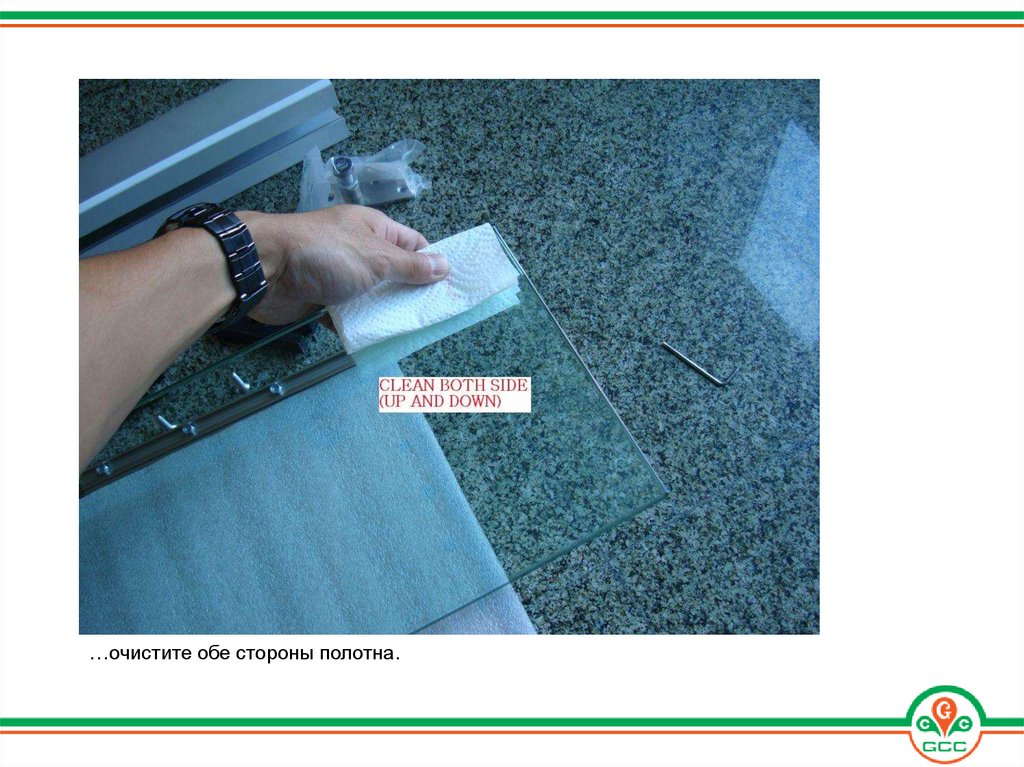

…очистите обе стороны полотна.

36.

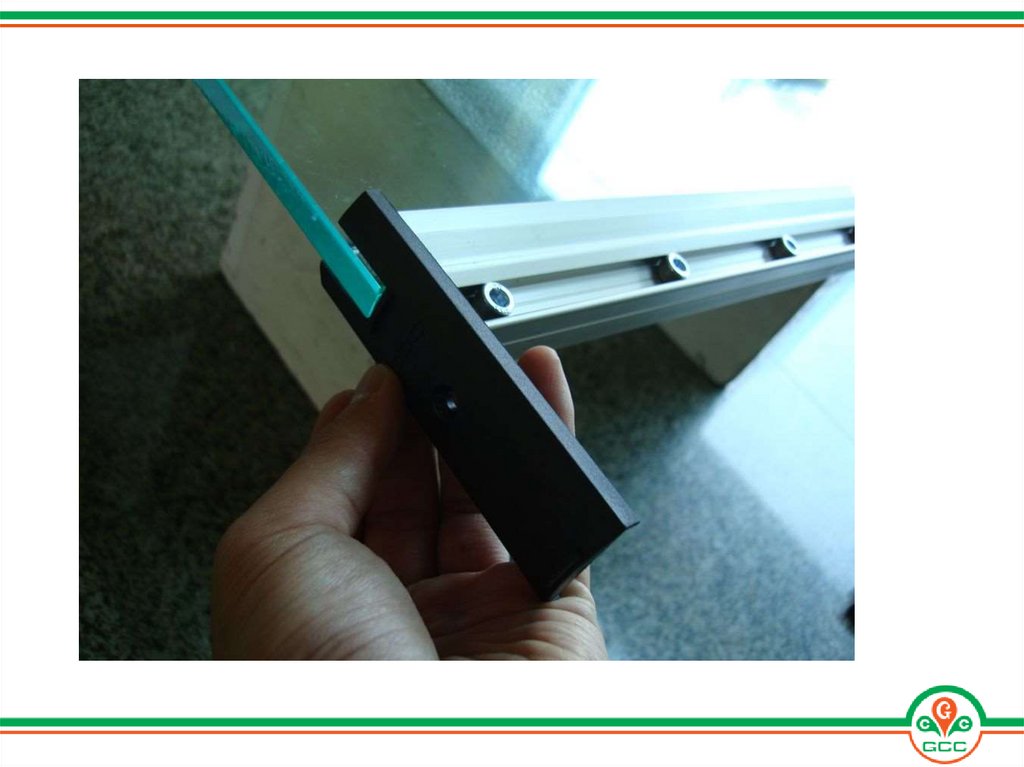

…оставьте 5 мм от края для установки торцевых крышек.

37.

38.

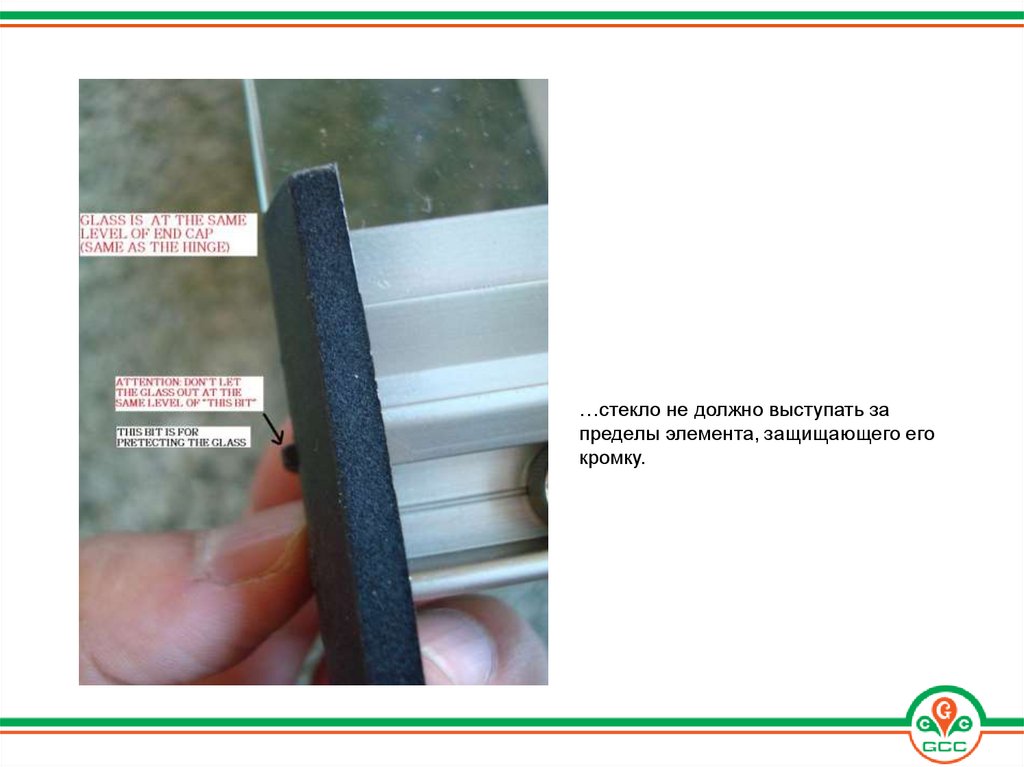

…стекло не должно выступать за
пределы элемента, защищающего его
кромку.

39.

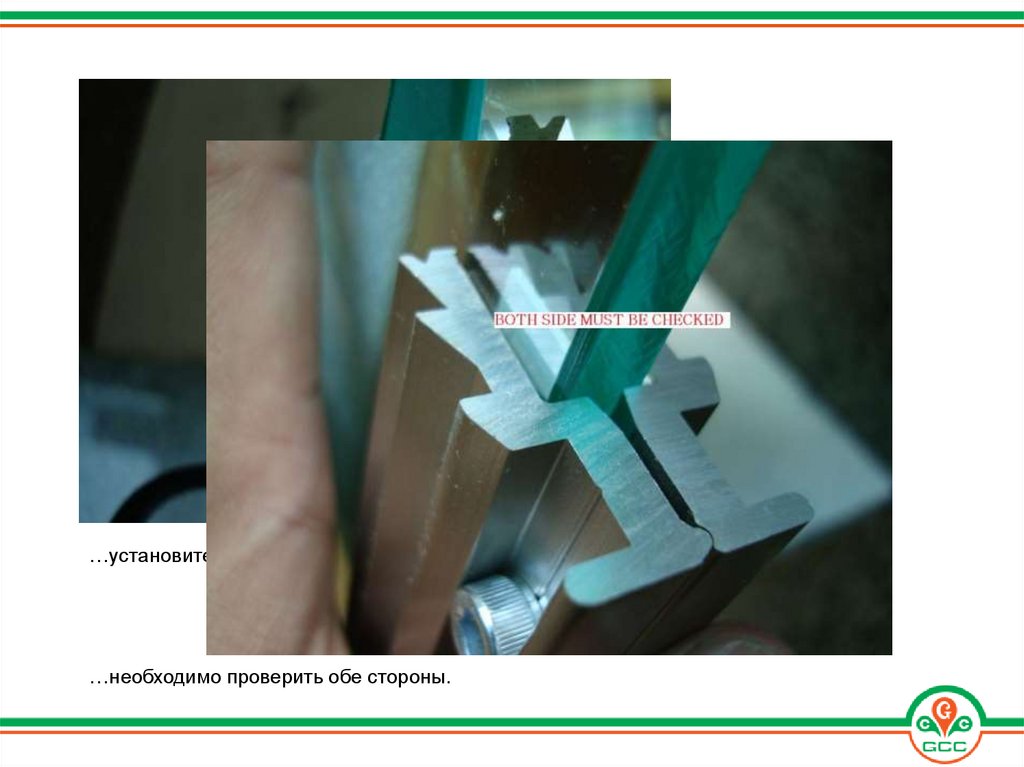

…установите и прижмите зажим, чтобы не осталось зазоров
…необходимо проверить обе стороны.

40.

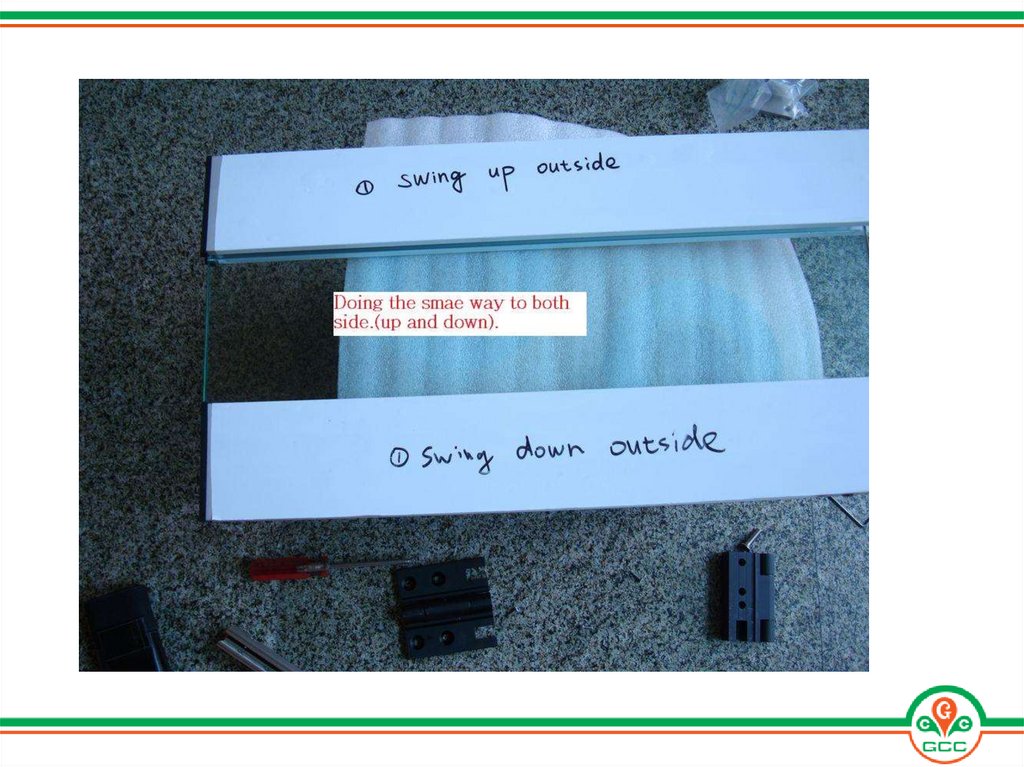

…аналогично установите и проверьте зажимы с другой стороны.
…после чего установите стекло в профиль.

41.

…торец зажима для стекла и
дверного профиля должны быть в
одной плоскости.

42.

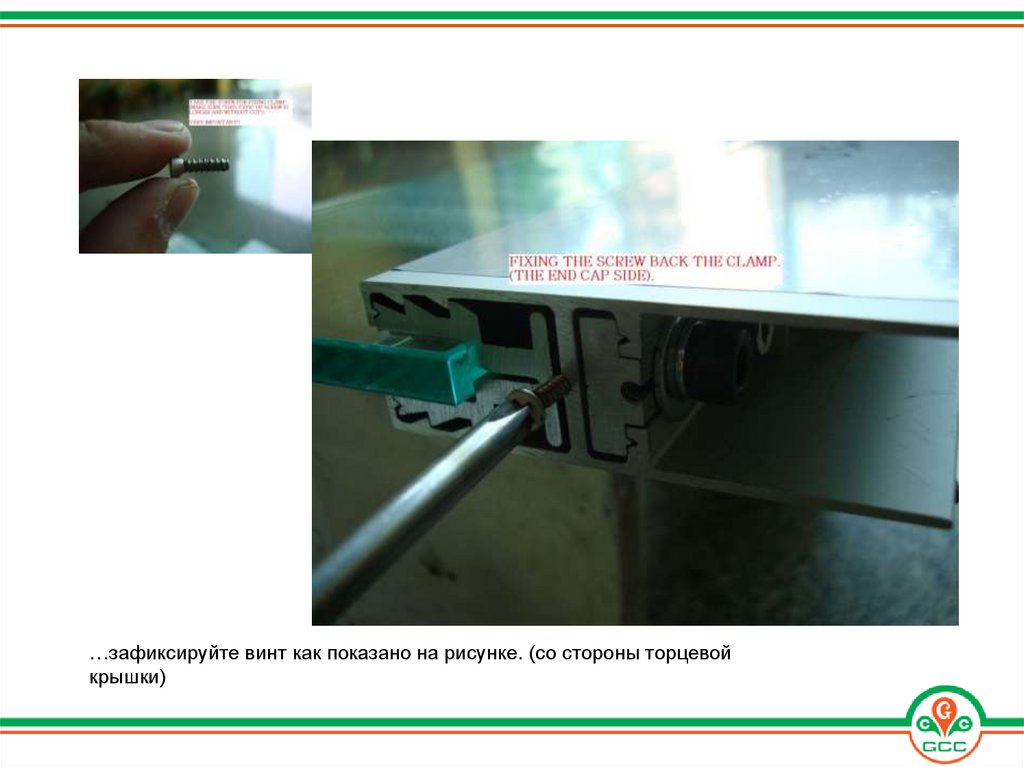

…зафиксируйте винт как показано на рисунке. (со стороны торцевой
крышки)

43.

…неправильная установка зажима для стекла и вставки для торцевой
крышки.

44.

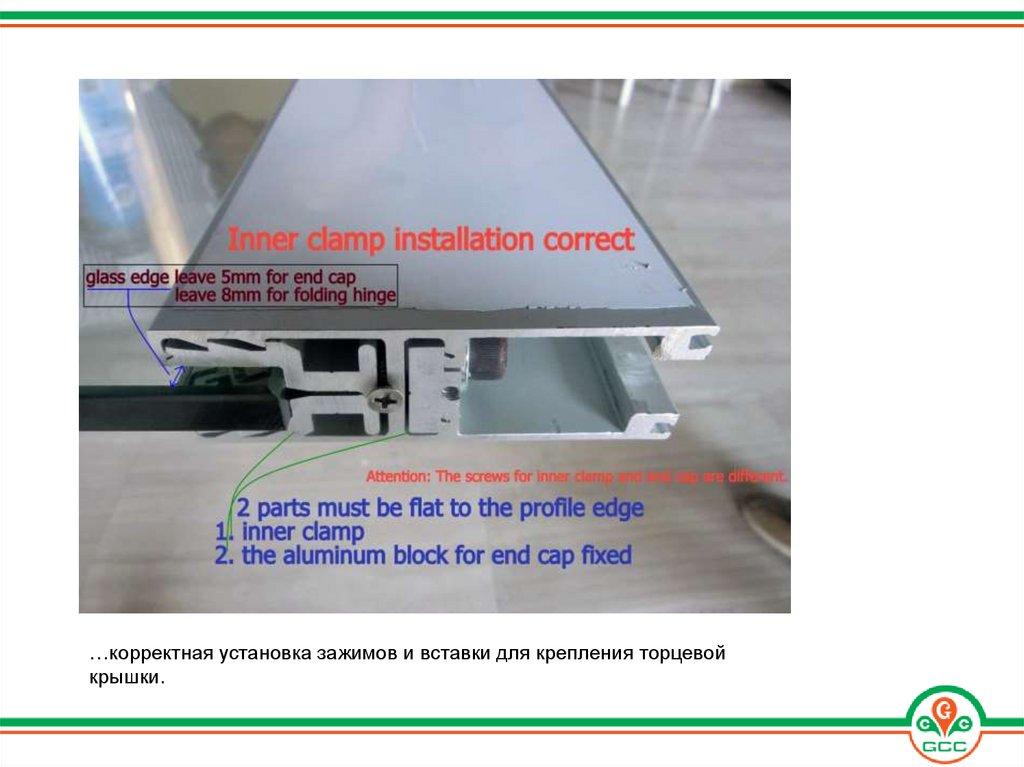

…корректная установка зажимов и вставки для крепления торцевой
крышки.

45.

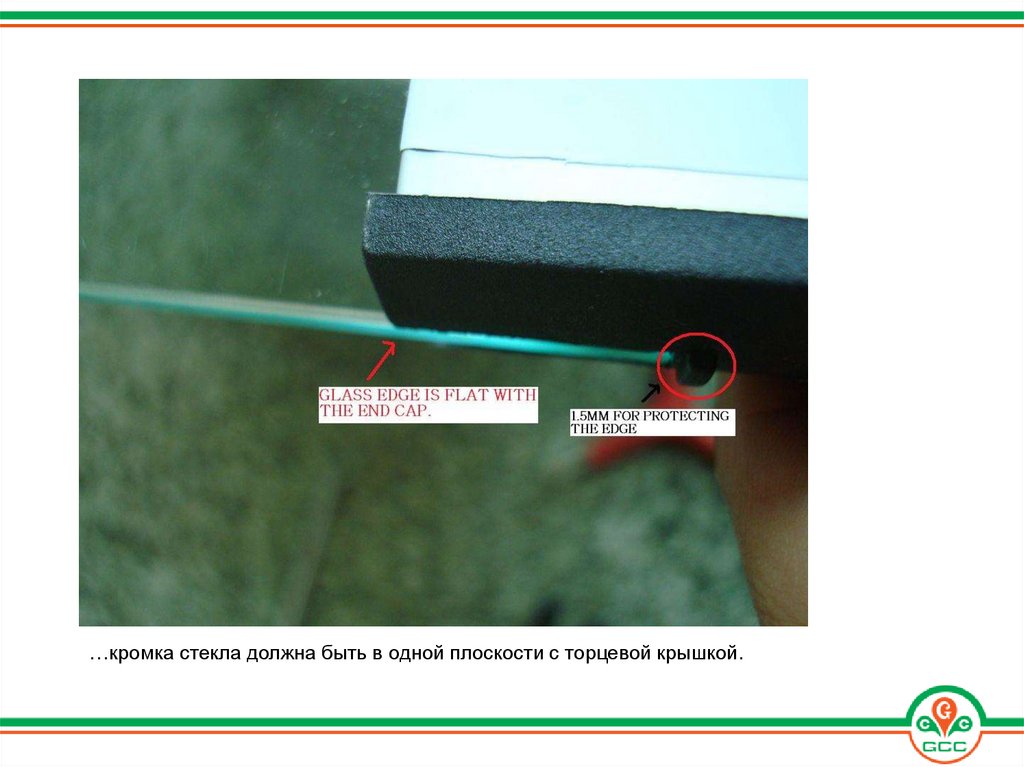

…кромка стекла должна быть в одной плоскости с торцевой крышкой.

46.

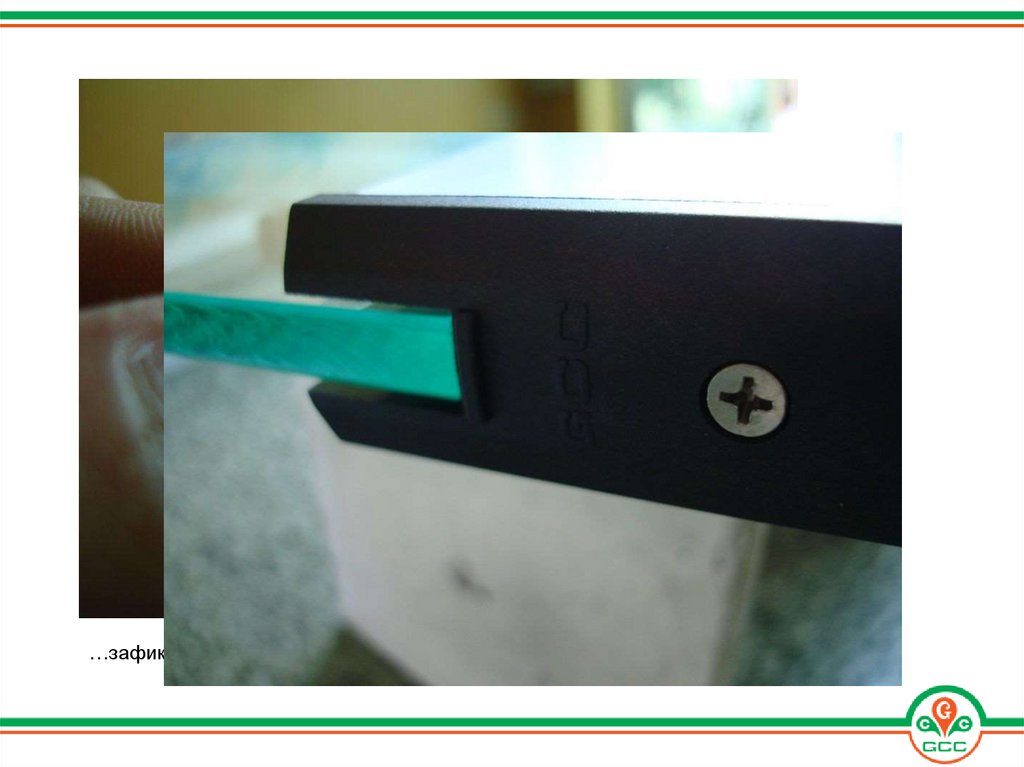

…зафиксируйте торцевую крышку винтом с буром.

47.

48.

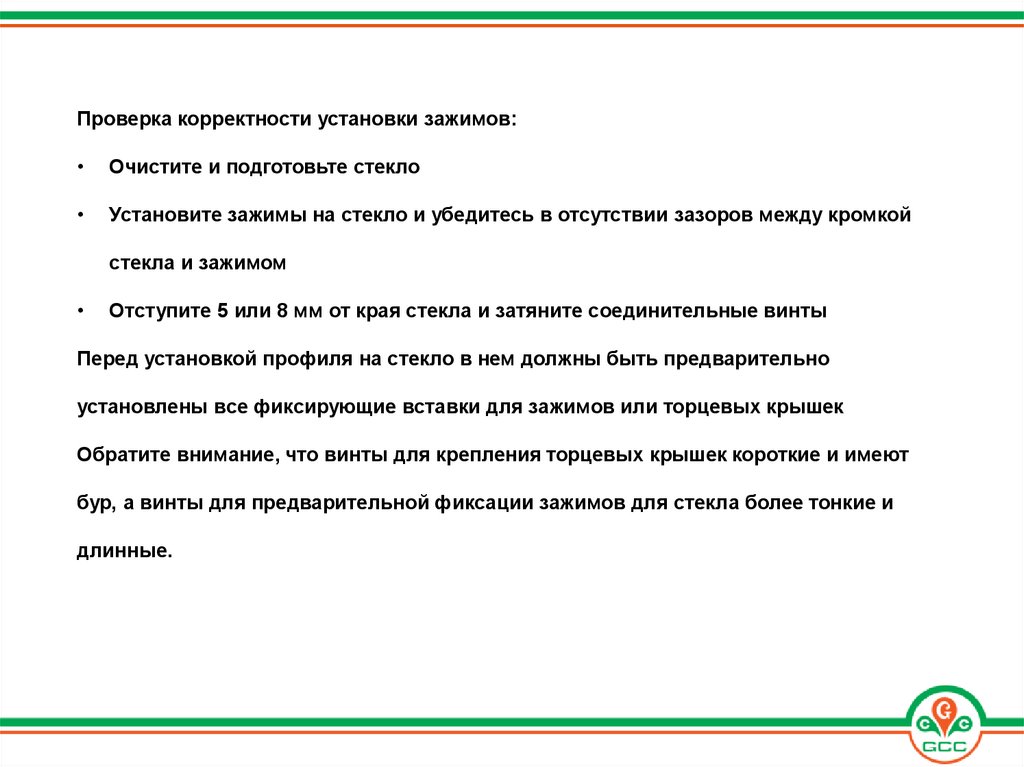

Проверка корректности установки зажимов:
Очистите и подготовьте стекло
Установите зажимы на стекло и убедитесь в отсутствии зазоров между кромкой
стекла и зажимом
Отступите 5 или 8 мм от края стекла и затяните соединительные винты
Перед установкой профиля на стекло в нем должны быть предварительно
установлены все фиксирующие вставки для зажимов или торцевых крышек
Обратите внимание, что винты для крепления торцевых крышек короткие и имеют
бур, а винты для предварительной фиксации зажимов для стекла более тонкие и
длинные.

49.

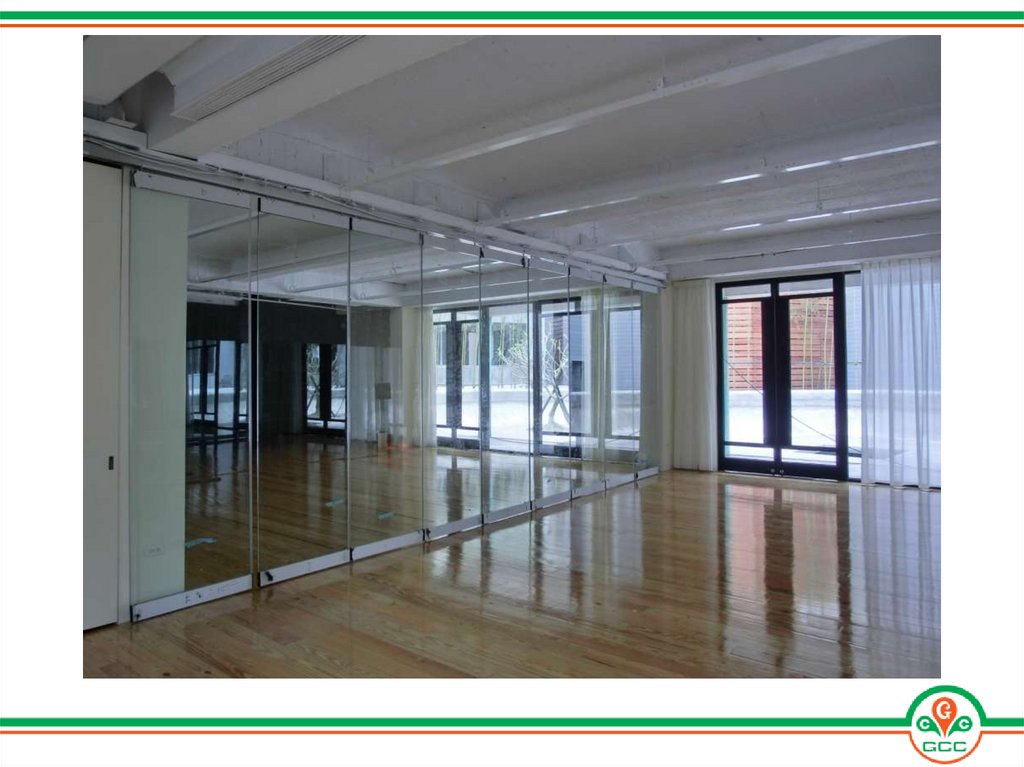

Монтаж панелей

50.

51.

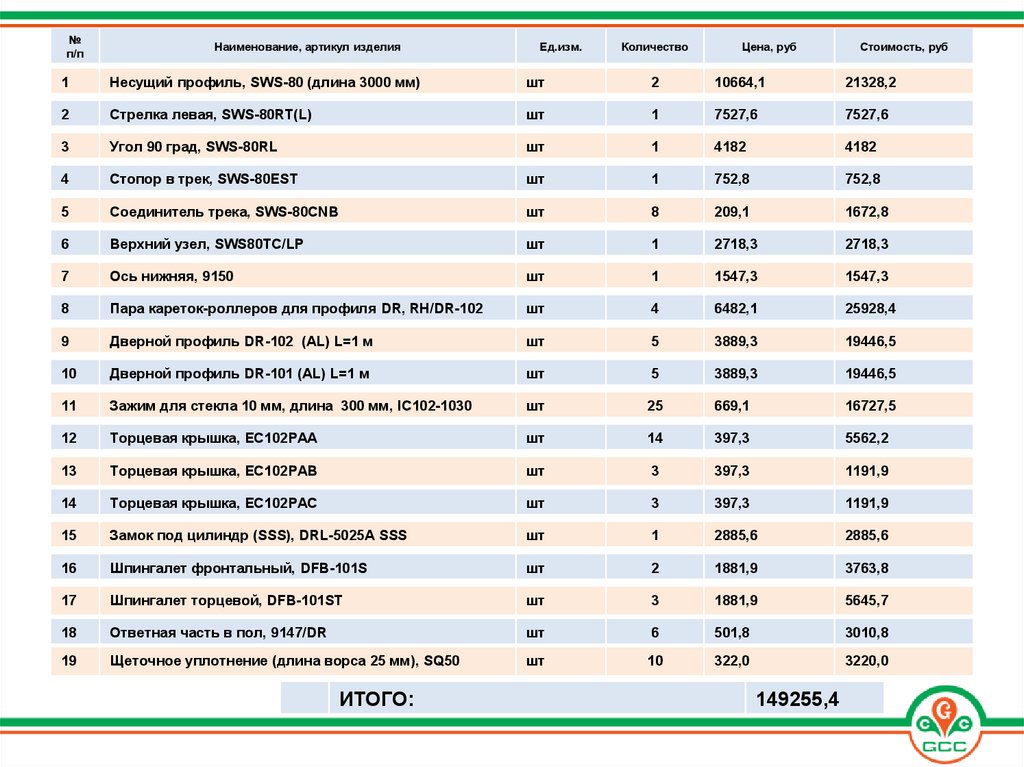

Пример расчета стоимости конструкции

52.

№
п/п
Наименование, артикул изделия
Ед.изм.
Количество
Цена, руб
Стоимость, руб
1
Несущий профиль, SWS-80 (длина 3000 мм)
шт
2
10664,1
21328,2
2
Стрелка левая, SWS-80RT(L)
шт
1
7527,6
7527,6
3
Угол 90 град, SWS-80RL
шт
1
4182
4182
4
Стопор в трек, SWS-80EST
шт
1
752,8
752,8
5
Соединитель трека, SWS-80CNB
шт
8
209,1
1672,8
6
Верхний узел, SWS80TC/LP
шт
1
2718,3
2718,3
7
Ось нижняя, 9150
шт
1
1547,3
1547,3
8
Пара кареток-роллеров для профиля DR, RH/DR-102
шт
4
6482,1
25928,4
9
Дверной профиль DR-102 (AL) L=1 м
шт
5
3889,3
19446,5
10
Дверной профиль DR-101 (AL) L=1 м
шт
5
3889,3
19446,5
11
Зажим для стекла 10 мм, длина 300 мм, IC102-1030
шт
25
669,1
16727,5
12
Торцевая крышка, EC102PAA
шт
14
397,3
5562,2
13
Торцевая крышка, EC102PAB
шт
3
397,3
1191,9
14
Торцевая крышка, EC102PAC
шт
3
397,3
1191,9
15
Замок под цилиндр (SSS), DRL-5025А SSS
шт
1
2885,6
2885,6
16
Шпингалет фронтальный, DFB-101S
шт
2
1881,9
3763,8
17
Шпингалет торцевой, DFB-101ST
шт
3
1881,9
5645,7
18
Ответная часть в пол, 9147/DR
шт
6
501,8
3010,8
19
Щеточное уплотнение (длина ворса 25 мм), SQ50
шт
10
322,0
3220,0
ИТОГО:
149255,4

53.

Спасибо за внимание!
По всем вопросам, пожалуйста, обращайтесь
в офисы нашей компании, адреса которых
можно найти на сайте www.glassfurnitura.ru
