Разработка электронной системы управления электрооборудованием трактора беларусь 35 23

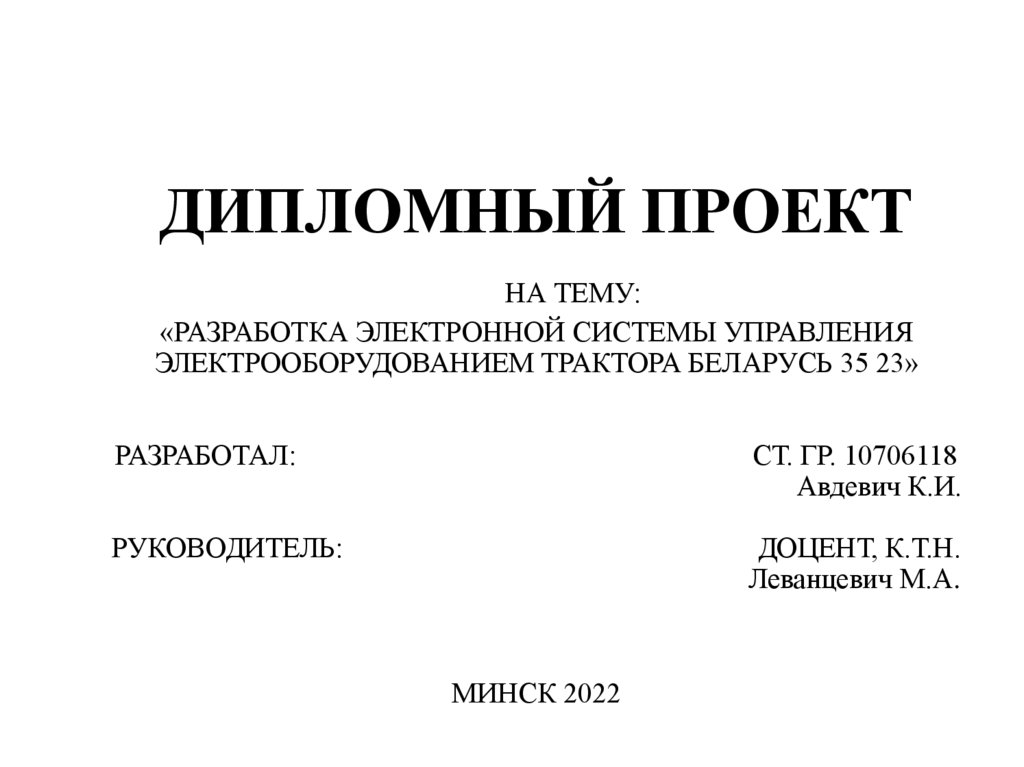

1. ДИПЛОМНЫЙ ПРОЕКТ НА ТЕМУ: «РАЗРАБОТКА ЭЛЕКТРОННОЙ СИСТЕМЫ УПРАВЛЕНИЯ ЭЛЕКТРООБОРУДОВАНИЕМ ТРАКТОРА БЕЛАРУСЬ 35 23» Разработал:

ДИПЛОМНЫЙ ПРОЕКТ
НА ТЕМУ:
«РАЗРАБОТКА ЭЛЕКТРОННОЙ СИСТЕМЫ УПРАВЛЕНИЯ
ЭЛЕКТРООБОРУДОВАНИЕМ ТРАКТОРА БЕЛАРУСЬ 35 23»
РАЗРАБОТАЛ:
СТ. ГР. 10706118
Авдевич К.И.
РУКОВОДИТЕЛЬ:
ДОЦЕНТ, К.Т.Н.
Леванцевич М.А.
МИНСК 2022

2. Цели и задачи дипломного проекта

ЦЕЛИ И ЗАДАЧИ ДИПЛОМНОГО ПРОЕКТА
Основной целью проекта является разработка электронной системы
управления электрооборудованием трактора «Белорус 3523» с
использованием электронных модулей ОАО «Интеграл».
Для достижения поставленной цели необходимо решить следующие
задачи:
1) обоснование выбора электронных модулей;
2) разработка профилируемых интеллектуальных периферийных
устройств;
3) разработка
топологии
электронной
системы
управления
электрооборудованием трактора «Белорус 3523».

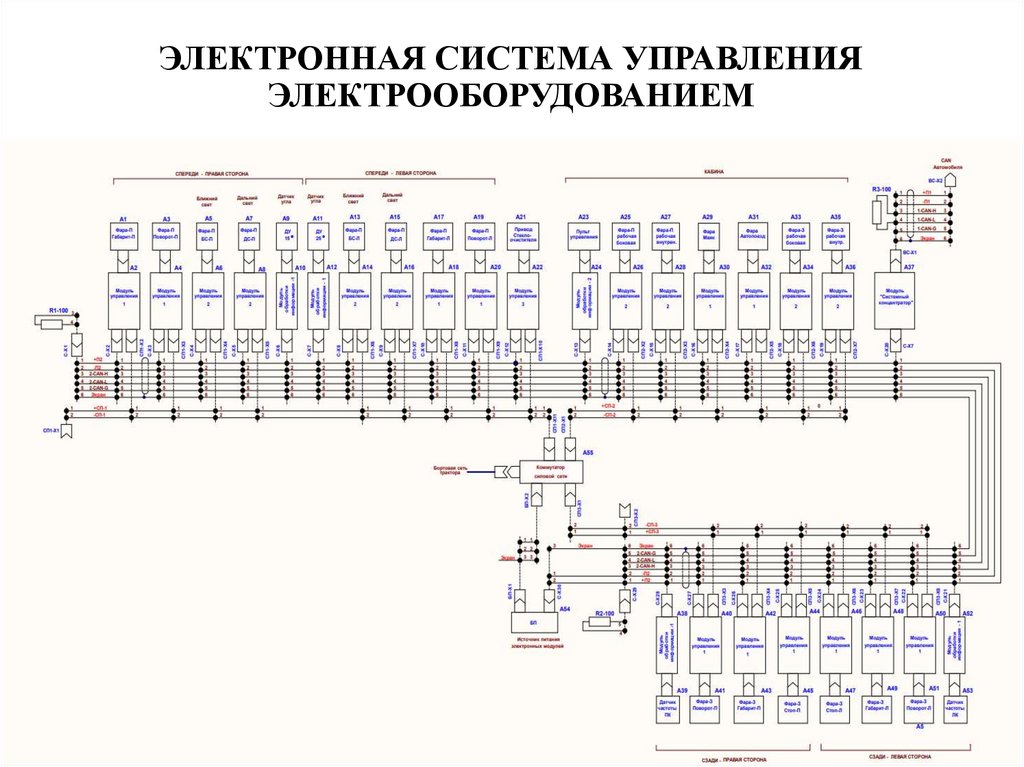

3. ЭЛЕКТРОННАЯ СИСТЕМА УПРАВЛЕНИЯ ЭЛЕКТРООБОРУДОВАНИЕМ

4. МОДУЛЬ ОБРАБОТКИ ИНФОРМАЦИИ – 1 С ИСПОЛЬЗОВАНИЕМ ИВЭМ-В

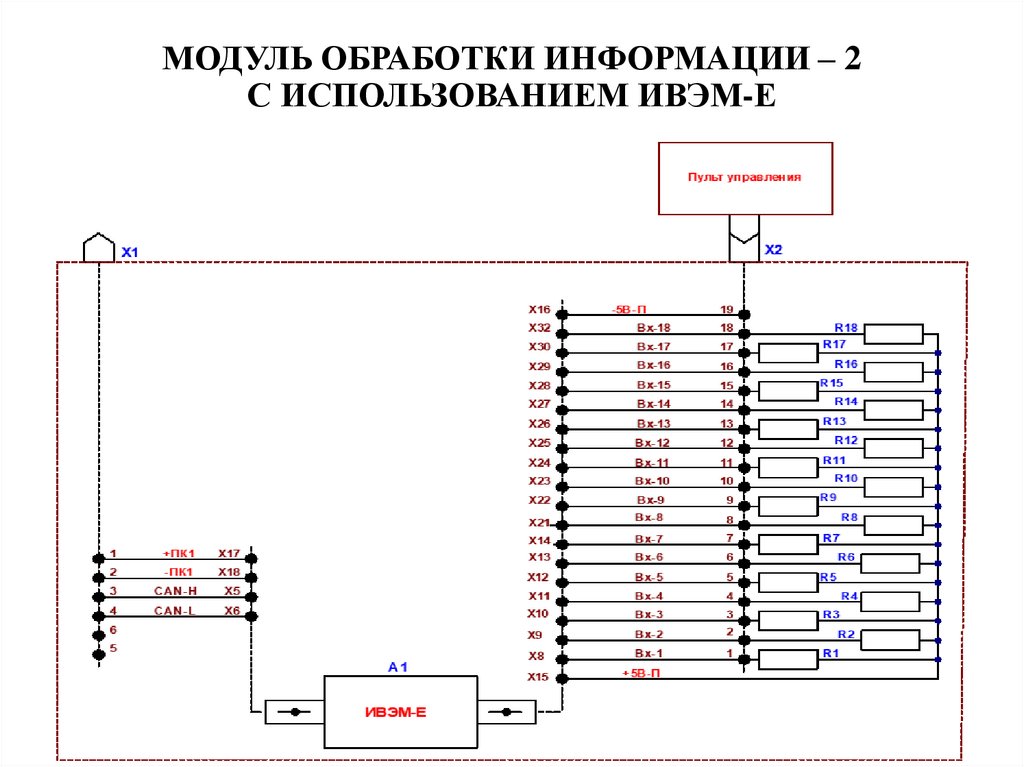

5. Модуль обработки информации – 2 с использованием ивэм-Е

МОДУЛЬ ОБРАБОТКИ ИНФОРМАЦИИ – 2
С ИСПОЛЬЗОВАНИЕМ ИВЭМ-Е

6. Модуль управления – 1 с использованием ивэм-Д

МОДУЛЬ УПРАВЛЕНИЯ – 1
С ИСПОЛЬЗОВАНИЕМ ИВЭМ-Д

7. Модуль управления – 2 с использованием ивад-в

МОДУЛЬ УПРАВЛЕНИЯ – 2
С ИСПОЛЬЗОВАНИЕМ ИВАД-В

8. МОДУЛЬ УПРАВЛЕНИЯ – 3 С ИСПОЛЬЗОВАНИЕМ ИВАД-Д

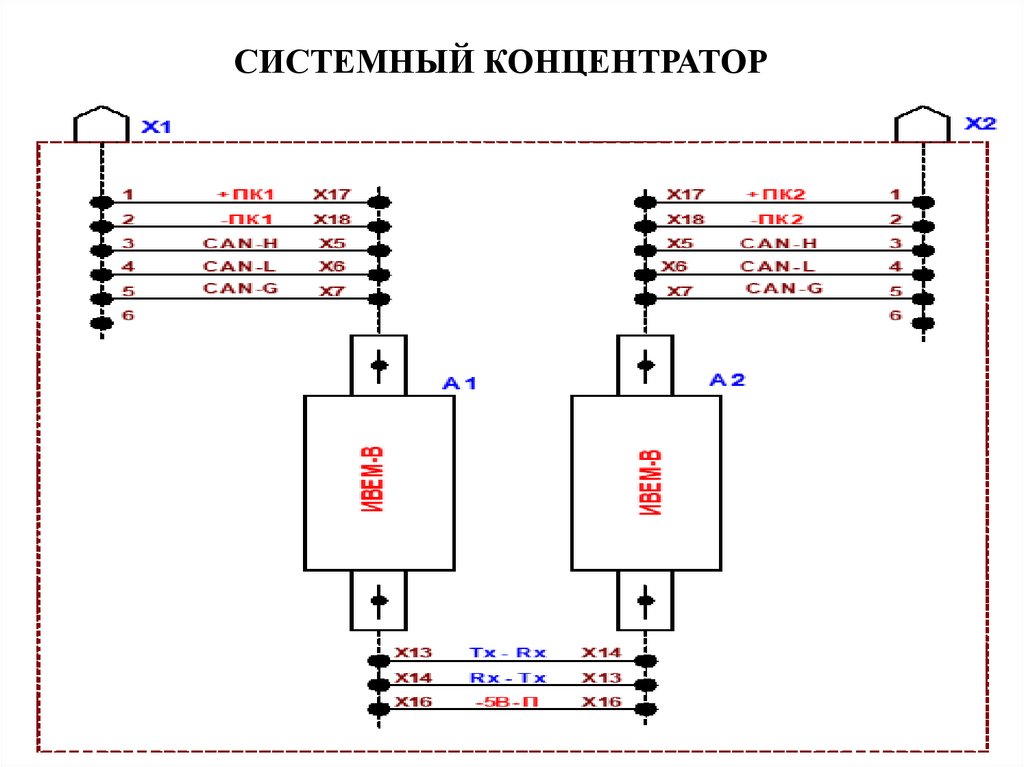

9. Системный концентратор

СИСТЕМНЫЙ КОНЦЕНТРАТОР

10. Заключение

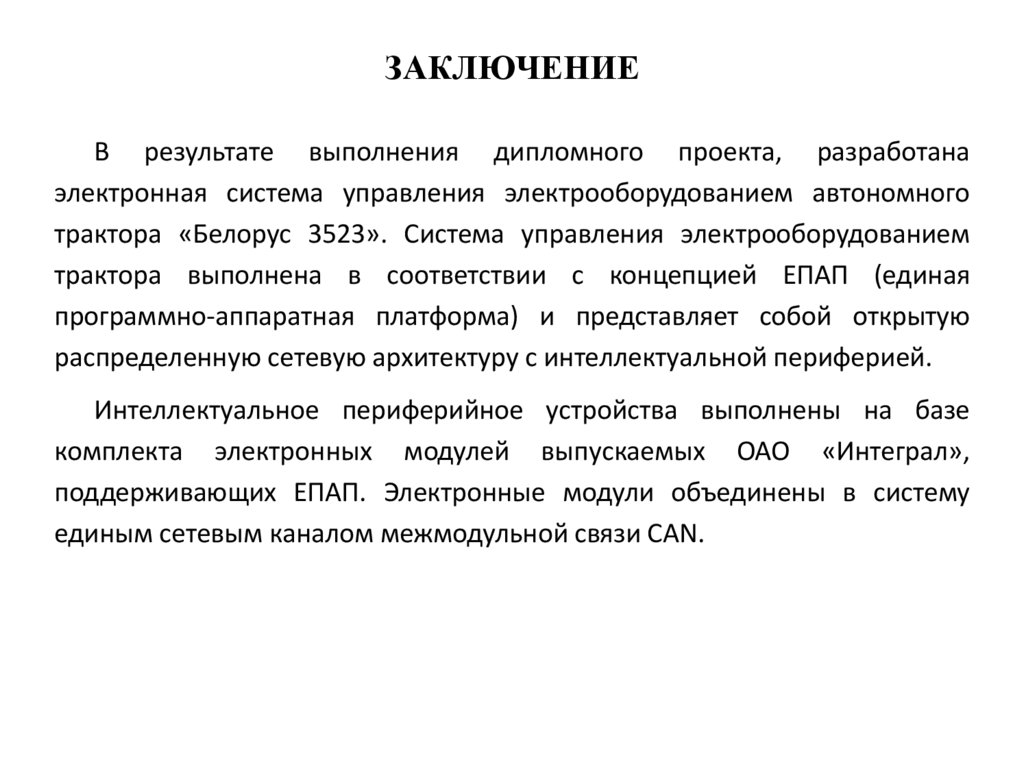

ЗАКЛЮЧЕНИЕ
В результате выполнения дипломного проекта, разработана
электронная система управления электрооборудованием автономного
трактора «Белорус 3523». Система управления электрооборудованием
трактора выполнена в соответствии с концепцией ЕПАП (единая
программно-аппаратная платформа) и представляет собой открытую
распределенную сетевую архитектуру с интеллектуальной периферией.
Интеллектуальное периферийное устройства выполнены на базе
комплекта электронных модулей выпускаемых ОАО «Интеграл»,
поддерживающих ЕПАП. Электронные модули объединены в систему
единым сетевым каналом межмодульной связи CAN.
