Производственное освещение (часть 2)

1. Производственное освещение. Часть 2.

ТЕОРЕТИЧЕСКИЕ ОСНОВЫ ПРОИЗВОДСТВЕННОЙ САНИТАРИИ
МОДУЛЬ 2
ПРОИЗВОДСТВЕННОЕ ОСВЕЩЕНИЕ. ЧАСТЬ 2.
Лектор:
к.т.н., доцент кафедры
Безопасности жизнедеятельности
Ястребинская А.В.

2.

ИСКУССТВЕННОЕ ОСВЕЩЕНИЕ
Искусственное освещение по функциональному назначению подразделяют на
следующие виды:
Рабочее освещение обеспечивает необходимые условия при нормальном
режиме работы осветительной установки; оно обязательно во всех помещениях
и на открытых пространствах.
Аварийное освещение обеспечивает минимально необходимые осветительные
условия для продолжения работы при временном погасании рабочего
освещения в помещениях и на открытых пространствах в случаях, когда
отсутствие искусственного освещения может вызвать тяжелые последствия
для людей, производственных процессов, нарушить нормальное
функционирование жизненных центров предприятия и узлов обслуживания
массовых потребителей.
Дежурное освещение – освещение в нерабочее время.
Охранное освещение предусматривается вдоль границ территорий, охраняемых
в ночное время.

3.

Аварийное освещение разделяется на:
• освещение безопасности;
• эвакуационное.
Освещение безопасности – освещение для продолжения работы при
аварийном отключении рабочего освещения. Освещение безопасности
предусматривается в случаях, если отключение рабочего освещения и
связанное с этим нарушение обслуживания оборудования и механизмов
может вызвать:
•длительное нарушение технологического процесса;
•взрыв, пожар, отравление людей;
•нарушение работы объектов жизненного обеспечения, в которых недопустимо прекращение
работ (электрические станции, насосные установки водоснабжения, теплофикации и т.п.).

4.

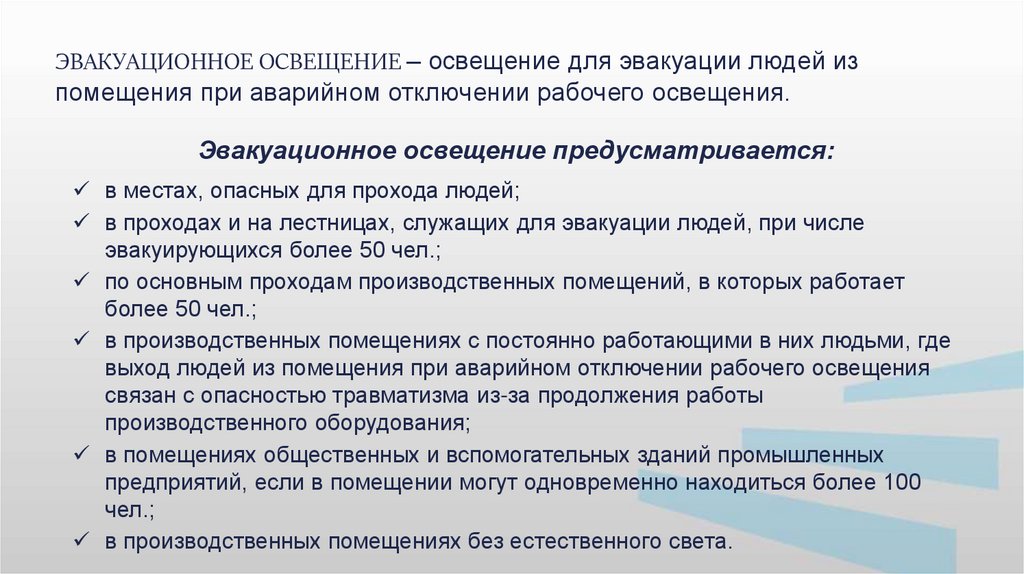

ЭВАКУАЦИОННОЕ ОСВЕЩЕНИЕ – освещение для эвакуации людей из
помещения при аварийном отключении рабочего освещения.
Эвакуационное освещение предусматривается:
в местах, опасных для прохода людей;
в проходах и на лестницах, служащих для эвакуации людей, при числе
эвакуирующихся более 50 чел.;
по основным проходам производственных помещений, в которых работает
более 50 чел.;
в производственных помещениях с постоянно работающими в них людьми, где
выход людей из помещения при аварийном отключении рабочего освещения
связан с опасностью травматизма из-за продолжения работы
производственного оборудования;
в помещениях общественных и вспомогательных зданий промышленных
предприятий, если в помещении могут одновременно находиться более 100
чел.;
в производственных помещениях без естественного света.

5.

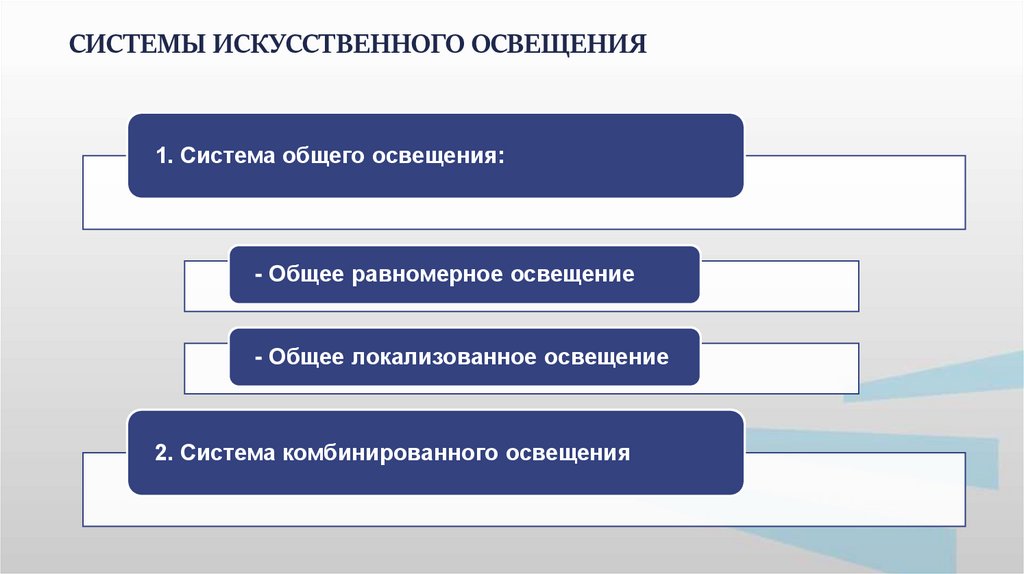

СИСТЕМЫ ИСКУССТВЕННОГО ОСВЕЩЕНИЯ
1. Система общего освещения:
- Общее равномерное освещение
- Общее локализованное освещение
2. Система комбинированного освещения

6.

Искусственное освещение нормируется количественными показателями:
освещенностью;
яркостью,
а также качественными показателями:
равномерным распределением яркостей в освещаемом пространстве;
показателем ослепленности;
коэффициентом пульсации освещенности;
спектральным составом излучения источников света.
Нормы искусственного освещения регламентируются СП 52.13330.2016
«Естественное и искусственное освещение» в зависимости от:
размера объекта различения;
контраста объекта с фоном;
характеристики фона.

7.

ОСВЕТИТЕЛЬНЫЕ СРЕДСТВА
Световым прибором называется устройство, содержащее источник света
(лампу) и светотехническую арматуру и предназначенное для освещения или
световой сигнализации. Светотехническая арматура осветительных приборов
называется обычно осветительной арматурой.
Функции осветительной арматуры:
– перераспределение светового потока;
– защита глаз от блескости;
– защита от воздействия окружающей среды;
– защита от механических повреждений;
– обеспечение крепления источника света и подключения к источнику питания.
Классификация
световых
приборов
осуществляется
по
главным
и
дополнительным признакам.
К главным признакам относятся:
– основная светотехническая функция;
– характер светораспределения;
– условия эксплуатации;
– основное назначение.

8.

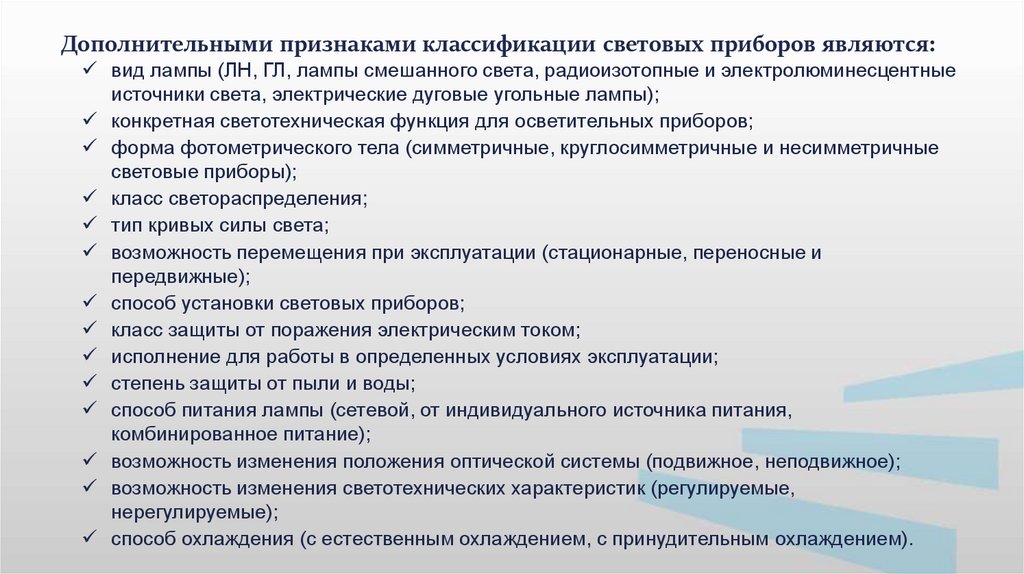

Дополнительными признаками классификации световых приборов являются:
вид лампы (ЛН, ГЛ, лампы смешанного света, радиоизотопные и электролюминесцентные
источники света, электрические дуговые угольные лампы);
конкретная светотехническая функция для осветительных приборов;
форма фотометрического тела (симметричные, круглосимметричные и несимметричные
световые приборы);
класс светораспределения;
тип кривых силы света;
возможность перемещения при эксплуатации (стационарные, переносные и
передвижные);
способ установки световых приборов;
класс защиты от поражения электрическим током;
исполнение для работы в определенных условиях эксплуатации;
степень защиты от пыли и воды;
способ питания лампы (сетевой, от индивидуального источника питания,
комбинированное питание);
возможность изменения положения оптической системы (подвижное, неподвижное);
возможность изменения светотехнических характеристик (регулируемые,
нерегулируемые);
способ охлаждения (с естественным охлаждением, с принудительным охлаждением).

9.

По исполнению для работы в определенных условиях эксплуатации
световые приборы подразделяются с учетом следующих признаков:
а) по климатическому исполнению и категории размещения;
б) по доминирующему воздействующему фактору:
– по температуре и относительной влажности воздуха;
– по механическим воздействиям;
– по особым факторам среды;
– по наличию заметных концентраций химически активных веществ;
– по взрывоопасности среды.

10.

ХАРАКТЕРИСТИКИ БЕЗОПАСНОСТИ
ЭЛЕКТРИЧЕСКАЯ БЕЗОПАСНОСТЬ;
ВЗРЫВОЗАЩИЩЕННОСТЬ;
ПОЖАРНАЯ БЕЗОПАСНОСТЬ;
МЕХАНИЧЕСКАЯ БЕЗОПАСНОСТЬ;
ЗАЩИТА ОТ ВОЗДЕЙСТВИЯ СРЕДЫ.

11.

В соответствии с классификацией установлены следующие степени защиты
световых приборов:
от попадания внутрь него твердых посторонних тел (в частности пыли):
пыленезащищенные,
пылезащищенные,
пыленепроницаемые;
от соприкосновения с находящимися под напряжением частями:
защита от возможности прикосновения пальцами,
полная защита от возможности прикосновения с помощью любого вспомогательного
устройства (например, проволоки);
от воды:
водонезащищенные (защита отсутствует);
каплезащищенные (защита от попадания капель, падающих сверху под углом к вертикали,
равным или меньше 15°);
дождезащищенные (защита от попадания капель или струй, падающих сверху под углом к
вертикали, равным или меньше 60°);
брызгозащищенные (защита от капель или брызг, падающих под любым углом);
струезащищенные (защита от струй воды, падающих под любым углом);
водонепроницаемые (защита от попадания воды при погружении на определенную глубину);
герметичные (защита от попадания воды при неограниченно долгом погружении на заданную
глубину).

12.

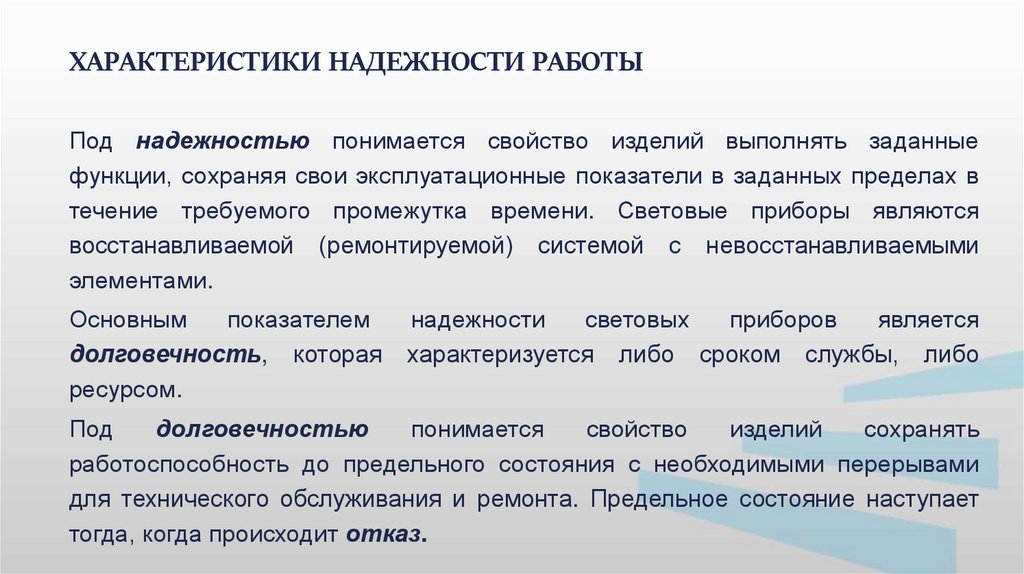

ХАРАКТЕРИСТИКИ НАДЕЖНОСТИ РАБОТЫ
Под надежностью понимается свойство изделий выполнять заданные
функции, сохраняя свои эксплуатационные показатели в заданных пределах в
течение требуемого промежутка времени. Световые приборы являются
восстанавливаемой (ремонтируемой) системой с невосстанавливаемыми
элементами.
Основным
показателем
долговечность, которая
ресурсом.
надежности
световых
приборов
является
характеризуется либо сроком службы, либо
Под
долговечностью
понимается
свойство
изделий
сохранять
работоспособность до предельного состояния с необходимыми перерывами
для технического обслуживания и ремонта. Предельное состояние наступает
тогда, когда происходит отказ.

13.

Под отказом светового прибора понимается наступление такого
состояния, которое характеризуется следующими признаками или их
совокупностью:
а) световой поток светового прибора, проработавшего определенное время после чистки и
замены источника света данного типа на новый, становится ниже заданного значения,
минимально необходимого для создания нормируемой освещенности в конкретной
осветительной установке;
б) в результате длительной эксплуатации кривая силы света прибора деформирована таким
образом, что световой прибор не обеспечивает требуемых условий освещения;
в) сопротивление изоляции светового прибора снижается до значений, недопустимых по
правилам электробезопасности;
г) механическая прочность узлов крепления защитных стекол, рассеивателей, отражателей,
а также узлов подвеса уменьшается до предела, представляющего опасность для
работающих или обслуживающего персонала.

14.

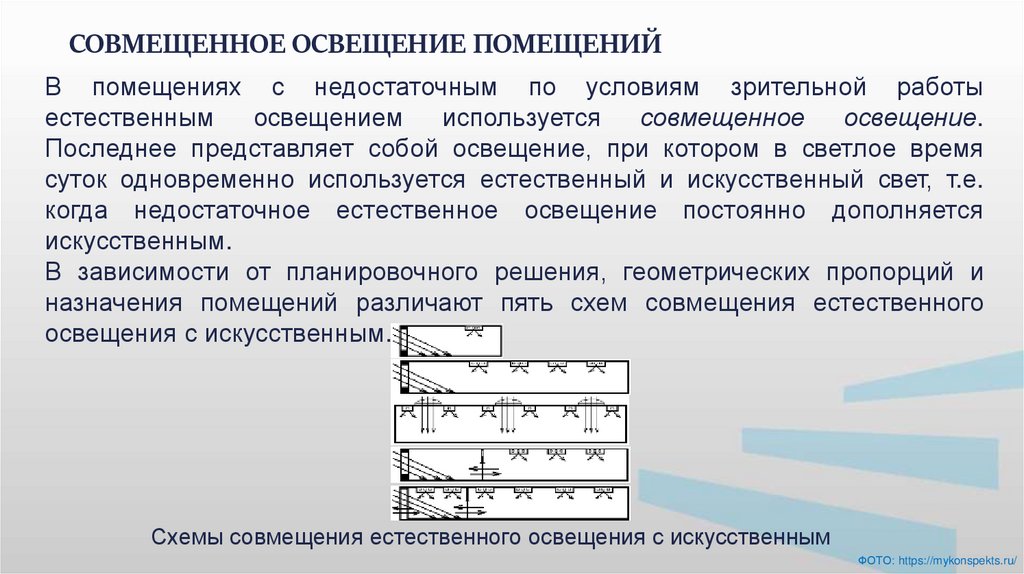

СОВМЕЩЕННОЕ ОСВЕЩЕНИЕ ПОМЕЩЕНИЙ
В помещениях с недостаточным по условиям зрительной работы
естественным
освещением
используется
совмещенное
освещение.
Последнее представляет собой освещение, при котором в светлое время
суток одновременно используется естественный и искусственный свет, т.е.
когда недостаточное естественное освещение постоянно дополняется
искусственным.
В зависимости от планировочного решения, геометрических пропорций и
назначения помещений различают пять схем совмещения естественного
а
освещения с искусственным.
б
в
г
д
Схемы совмещения естественного освещения с искусственным
ФОТО: https://mykonspekts.ru/

15.

Основные требования к производственному освещению
1.Освещенность на рабочих местах должна соответствовать характеру зрительной работы.
2. Достаточно равномерное распределение яркости на рабочей поверхности.
3. Отсутствие резких теней на рабочих поверхностях.
4. Отсутствие блескости.
5. Постоянство освещенности во времени.
6. Правильная цветопередача..
7. Обеспечение электро-, взрыво- и пожаробезопасности.
8. Экономичность.

16.

Спасибо за внимание
