Техническое обследование стальных подземных газопроводов

1.

Техническое обследование
стальных
подземных газопроводов
Докладчик: ведущий специалист Учебно - методического центра
Ольга Анатольевна Соколова

2.

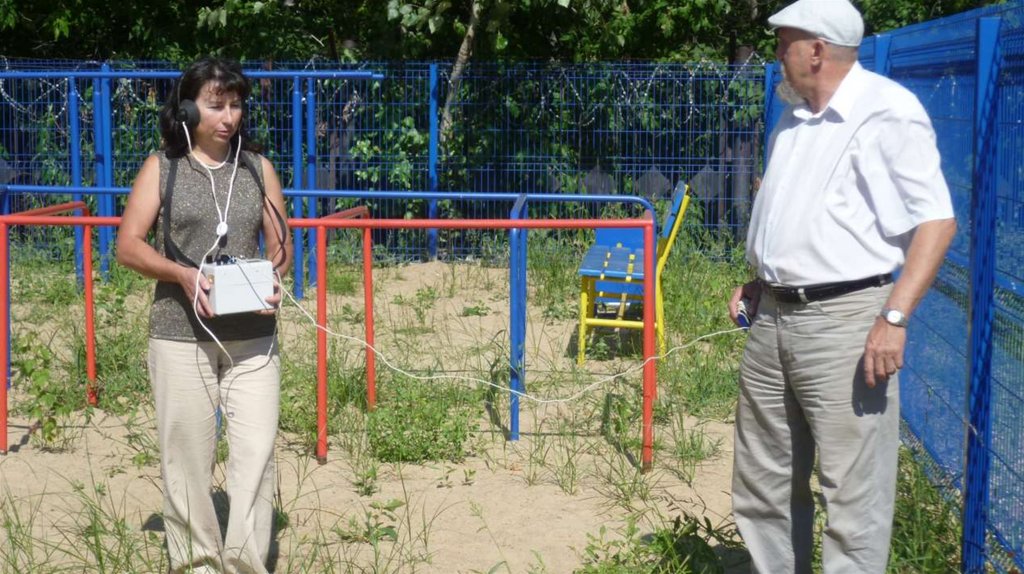

3.

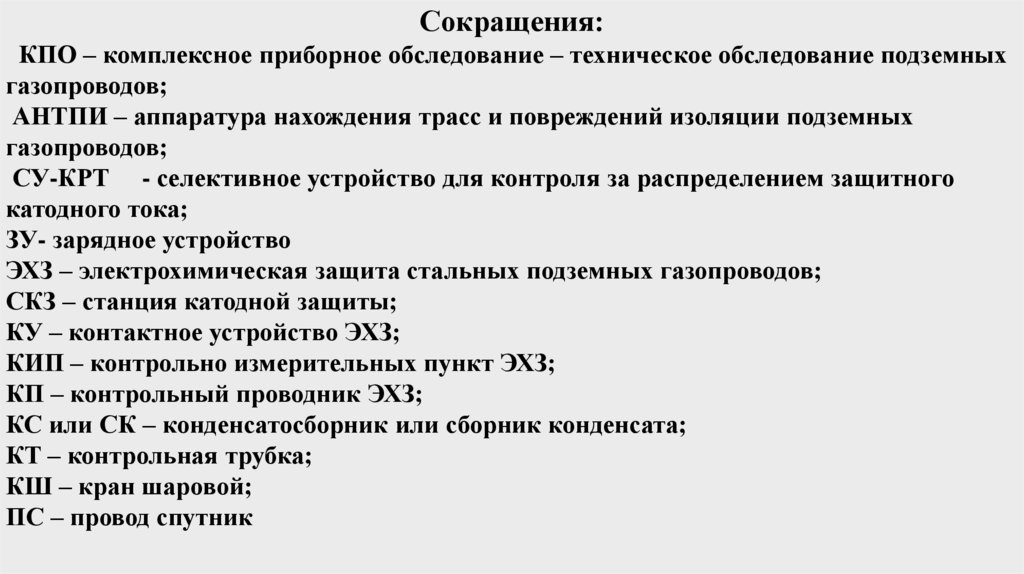

Сокращения:
КПО – комплексное приборное обследование – техническое обследование подземных
газопроводов;
АНТПИ – аппаратура нахождения трасс и повреждений изоляции подземных
газопроводов;
СУ-КРТ - селективное устройство для контроля за распределением защитного
катодного тока;
ЗУ- зарядное устройство
ЭХЗ – электрохимическая защита стальных подземных газопроводов;
СКЗ – станция катодной защиты;
КУ – контактное устройство ЭХЗ;
КИП – контрольно измерительных пункт ЭХЗ;
КП – контрольный проводник ЭХЗ;
КС или СК – конденсатосборник или сборник конденсата;
КТ – контрольная трубка;
КШ – кран шаровой;
ПС – провод спутник

4.

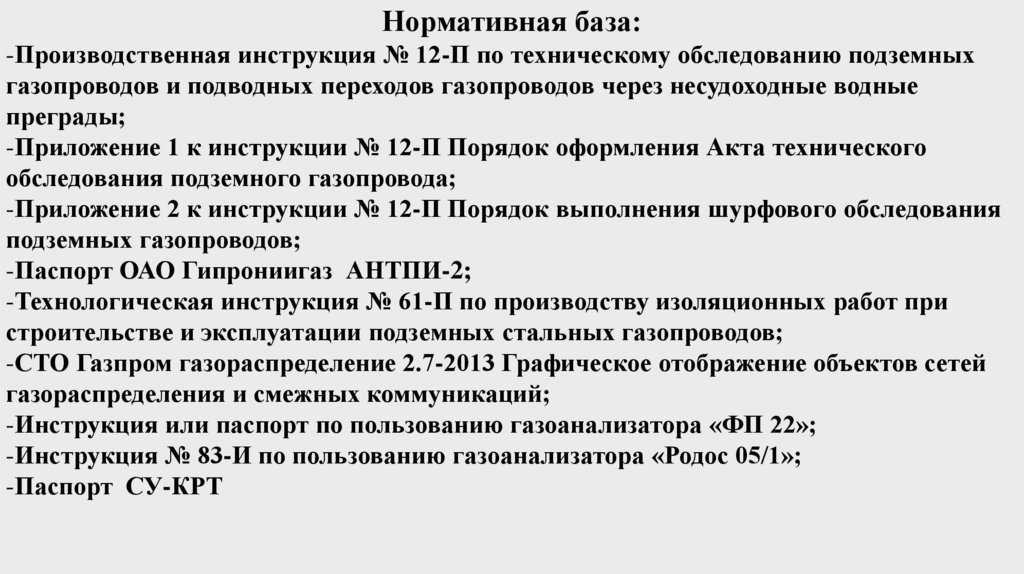

Нормативная база:
-Производственная инструкция № 12-П по техническому обследованию подземных
газопроводов и подводных переходов газопроводов через несудоходные водные
преграды;
-Приложение 1 к инструкции № 12-П Порядок оформления Акта технического
обследования подземного газопровода;
-Приложение 2 к инструкции № 12-П Порядок выполнения шурфового обследования
подземных газопроводов;
-Паспорт ОАО Гипрониигаз АНТПИ-2;
-Технологическая инструкция № 61-П по производству изоляционных работ при
строительстве и эксплуатации подземных стальных газопроводов;
-СТО Газпром газораспределение 2.7-2013 Графическое отображение объектов сетей
газораспределения и смежных коммуникаций;
-Инструкция или паспорт по пользованию газоанализатора «ФП 22»;
-Инструкция № 83-И по пользованию газоанализатора «Родос 05/1»;
-Паспорт СУ-КРТ

5.

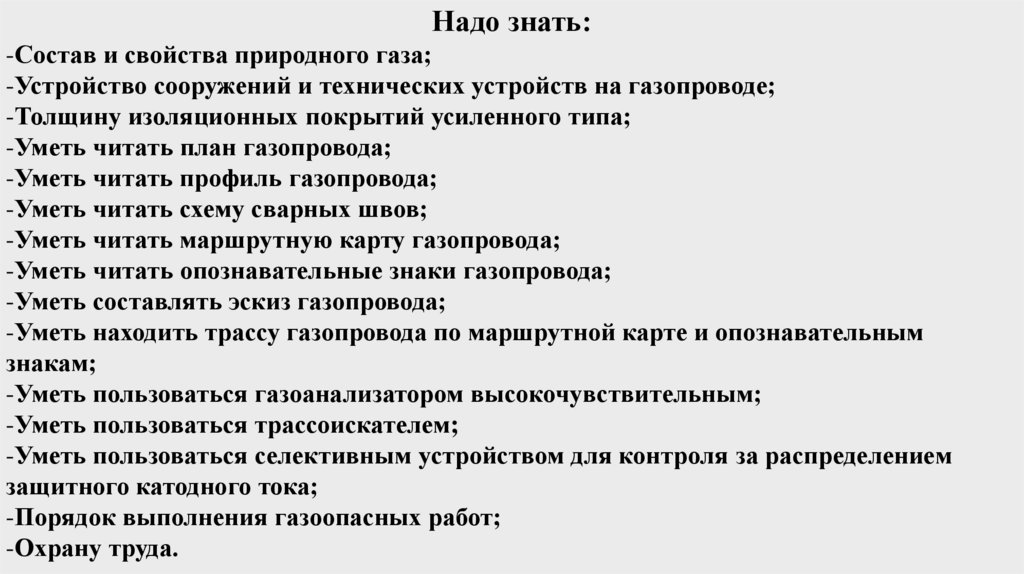

Надо знать:
-Состав и свойства природного газа;
-Устройство сооружений и технических устройств на газопроводе;
-Толщину изоляционных покрытий усиленного типа;
-Уметь читать план газопровода;
-Уметь читать профиль газопровода;
-Уметь читать схему сварных швов;
-Уметь читать маршрутную карту газопровода;
-Уметь читать опознавательные знаки газопровода;
-Уметь составлять эскиз газопровода;
-Уметь находить трассу газопровода по маршрутной карте и опознавательным
знакам;
-Уметь пользоваться газоанализатором высокочувствительным;
-Уметь пользоваться трассоискателем;
-Уметь пользоваться селективным устройством для контроля за распределением
защитного катодного тока;
-Порядок выполнения газоопасных работ;
-Охрану труда.

6.

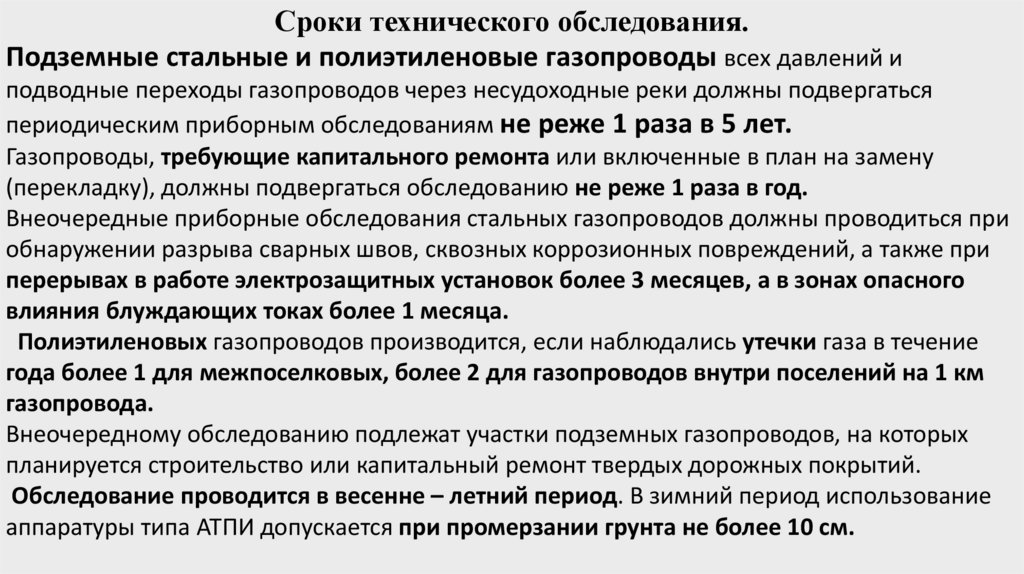

Сроки технического обследования.
Подземные стальные и полиэтиленовые газопроводы всех давлений и
подводные переходы газопроводов через несудоходные реки должны подвергаться
периодическим приборным обследованиям не реже 1 раза в 5 лет.
Газопроводы, требующие капитального ремонта или включенные в план на замену
(перекладку), должны подвергаться обследованию не реже 1 раза в год.
Внеочередные приборные обследования стальных газопроводов должны проводиться при
обнаружении разрыва сварных швов, сквозных коррозионных повреждений, а также при
перерывах в работе электрозащитных установок более 3 месяцев, а в зонах опасного
влияния блуждающих токах более 1 месяца.
Полиэтиленовых газопроводов производится, если наблюдались утечки газа в течение
года более 1 для межпоселковых, более 2 для газопроводов внутри поселений на 1 км
газопровода.
Внеочередному обследованию подлежат участки подземных газопроводов, на которых
планируется строительство или капитальный ремонт твердых дорожных покрытий.
Обследование проводится в весенне – летний период. В зимний период использование
аппаратуры типа АТПИ допускается при промерзании грунта не более 10 см.

7.

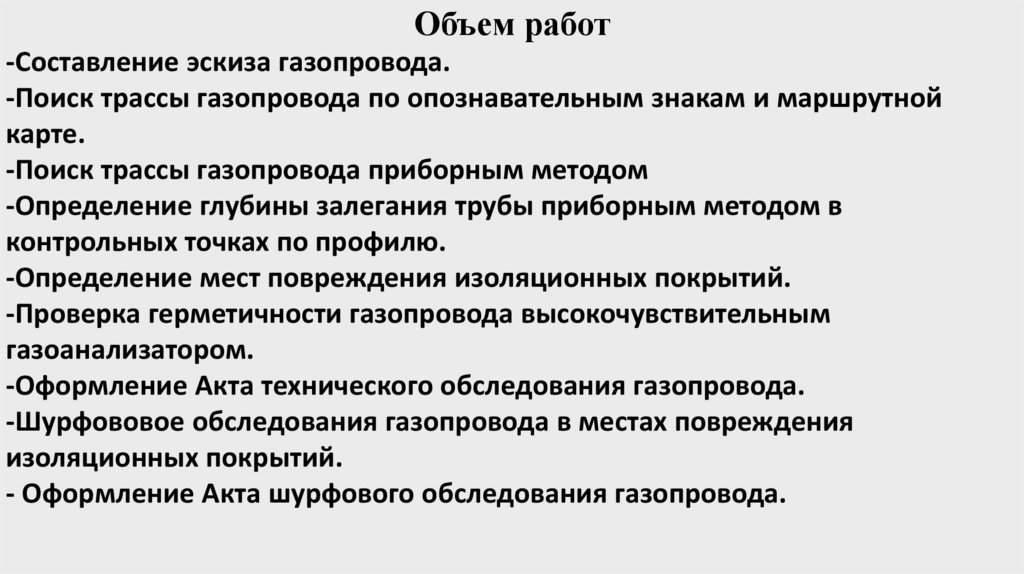

Объем работ
-Составление эскиза газопровода.
-Поиск трассы газопровода по опознавательным знакам и маршрутной
карте.
-Поиск трассы газопровода приборным методом
-Определение глубины залегания трубы приборным методом в
контрольных точках по профилю.
-Определение мест повреждения изоляционных покрытий.
-Проверка герметичности газопровода высокочувствительным
газоанализатором.
-Оформление Акта технического обследования газопровода.
-Шурфововое обследования газопровода в местах повреждения
изоляционных покрытий.
- Оформление Акта шурфового обследования газопровода.

8.

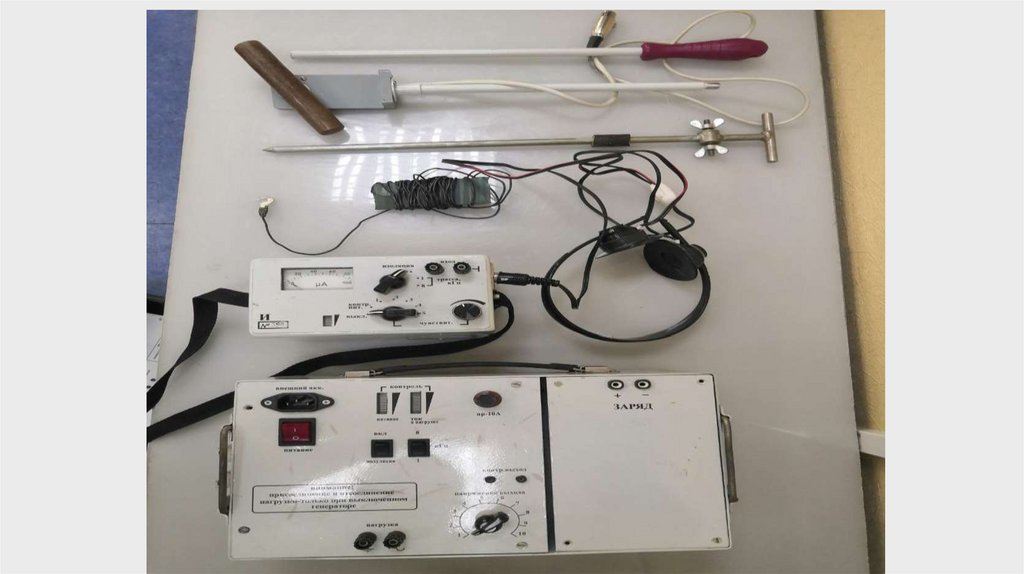

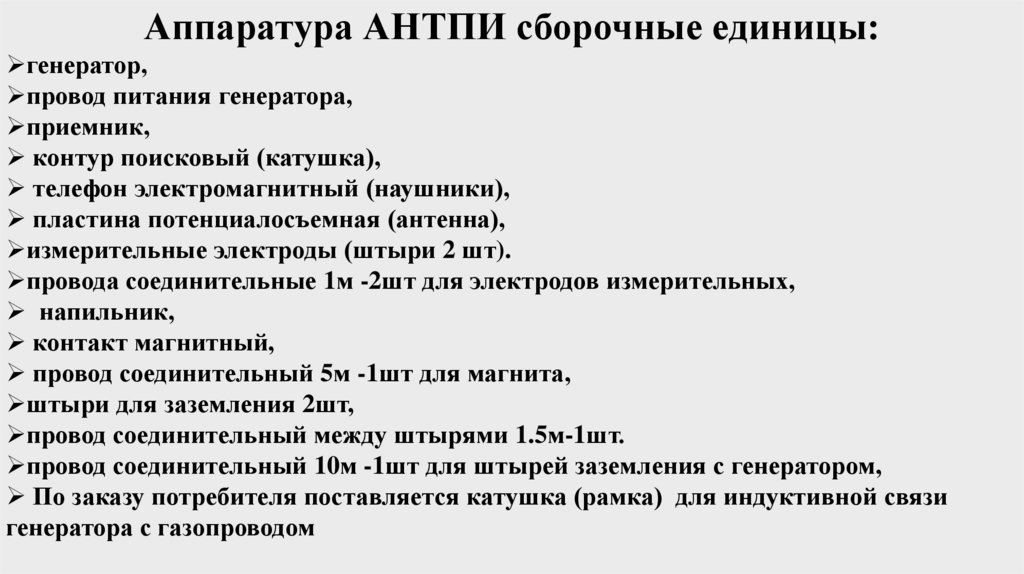

Аппаратура АНТПИ сборочные единицы:
генератор,
провод питания генератора,
приемник,
контур поисковый (катушка),
телефон электромагнитный (наушники),
пластина потенциалосъемная (антенна),
измерительные электроды (штыри 2 шт).
провода соединительные 1м -2шт для электродов измерительных,
напильник,
контакт магнитный,
провод соединительный 5м -1шт для магнита,
штыри для заземления 2шт,
провод соединительный между штырями 1.5м-1шт.
провод соединительный 10м -1шт для штырей заземления с генератором,
По заказу потребителя поставляется катушка (рамка) для индуктивной связи
генератора с газопроводом

9.

10.

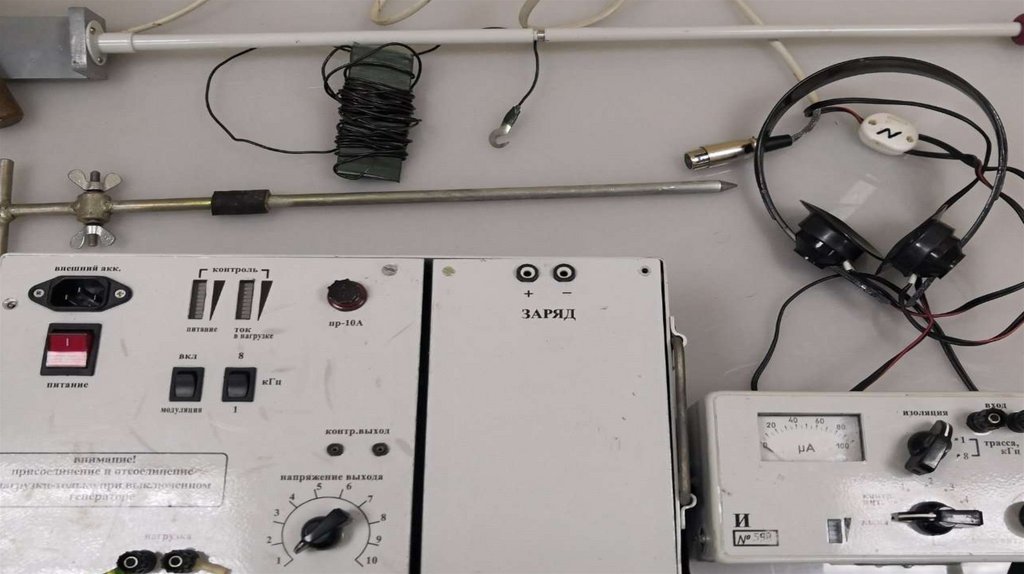

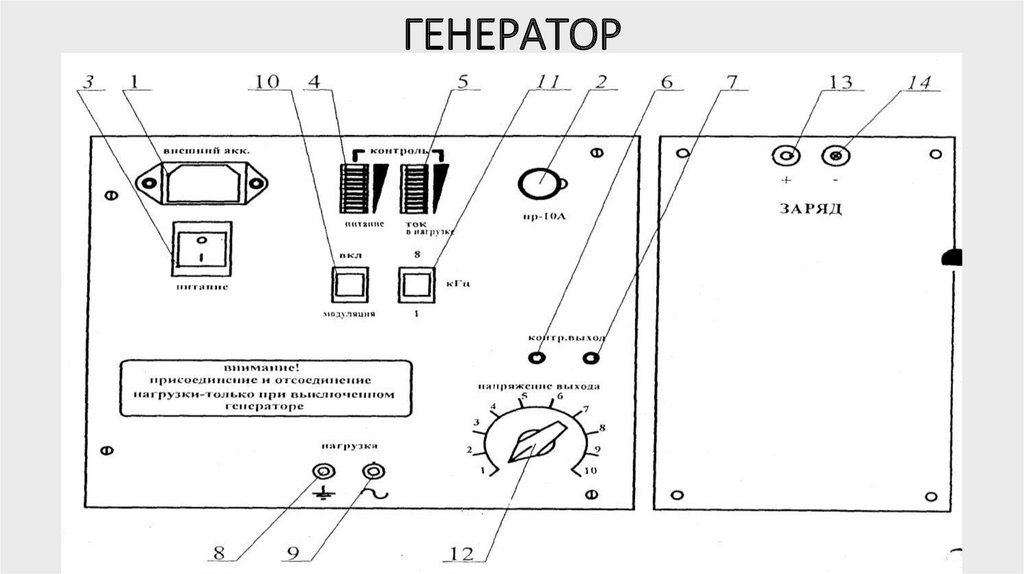

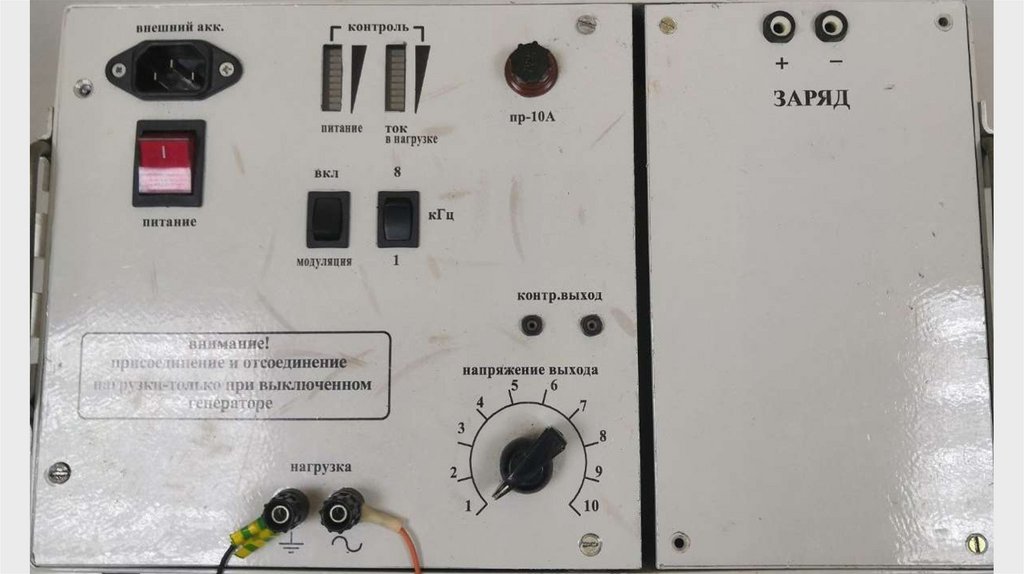

11. ГЕНЕРАТОР

12. ГЕНЕРАТОР

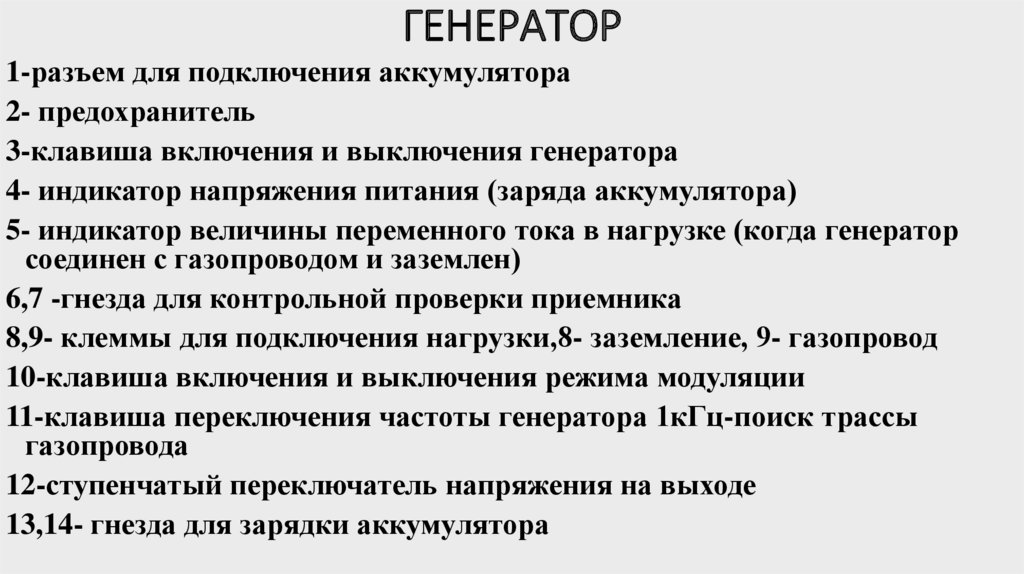

1-разъем для подключения аккумулятора
2- предохранитель
3-клавиша включения и выключения генератора
4- индикатор напряжения питания (заряда аккумулятора)
5- индикатор величины переменного тока в нагрузке (когда генератор
соединен с газопроводом и заземлен)
6,7 -гнезда для контрольной проверки приемника
8,9- клеммы для подключения нагрузки,8- заземление, 9- газопровод
10-клавиша включения и выключения режима модуляции
11-клавиша переключения частоты генератора 1кГц-поиск трассы
газопровода
12-ступенчатый переключатель напряжения на выходе
13,14- гнезда для зарядки аккумулятора

13.

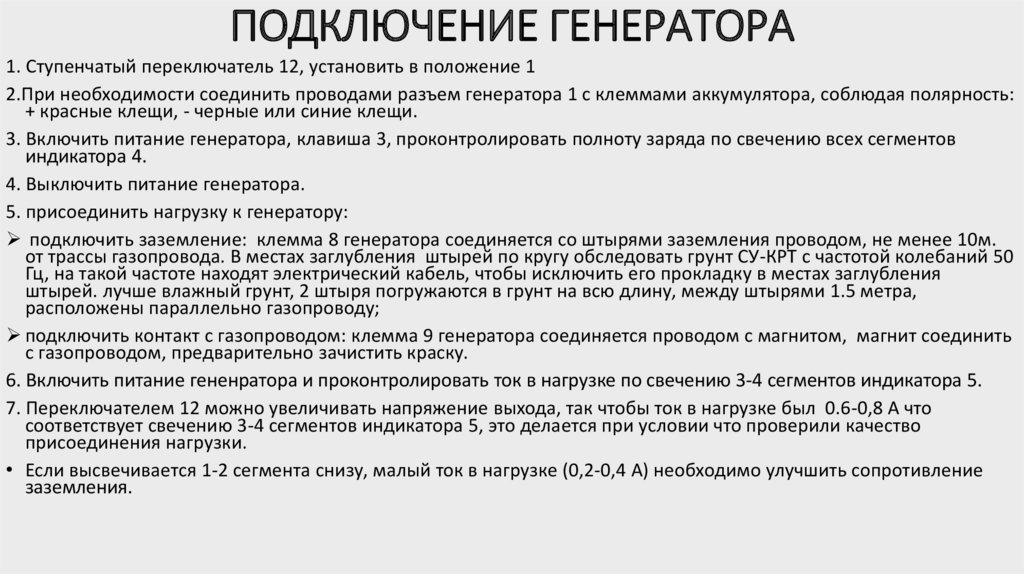

14. ПОДКЛЮЧЕНИЕ ГЕНЕРАТОРА

1. Ступенчатый переключатель 12, установить в положение 1
2.При необходимости соединить проводами разъем генератора 1 с клеммами аккумулятора, соблюдая полярность:
+ красные клещи, - черные или синие клещи.
3. Включить питание генератора, клавиша 3, проконтролировать полноту заряда по свечению всех сегментов
индикатора 4.
4. Выключить питание генератора.
5. присоединить нагрузку к генератору:
подключить заземление: клемма 8 генератора соединяется со штырями заземления проводом, не менее 10м.
от трассы газопровода. В местах заглубления штырей по кругу обследовать грунт СУ-КРТ с частотой колебаний 50
Гц, на такой частоте находят электрический кабель, чтобы исключить его прокладку в местах заглубления
штырей. лучше влажный грунт, 2 штыря погружаются в грунт на всю длину, между штырями 1.5 метра,
расположены параллельно газопроводу;
подключить контакт с газопроводом: клемма 9 генератора соединяется проводом с магнитом, магнит соединить
с газопроводом, предварительно зачистить краску.
6. Включить питание гененратора и проконтролировать ток в нагрузке по свечению 3-4 сегментов индикатора 5.
7. Переключателем 12 можно увеличивать напряжение выхода, так чтобы ток в нагрузке был 0.6-0,8 А что
соответствует свечению 3-4 сегментов индикатора 5, это делается при условии что проверили качество
присоединения нагрузки.
• Если высвечивается 1-2 сегмента снизу, малый ток в нагрузке (0,2-0,4 А) необходимо улучшить сопротивление
заземления.

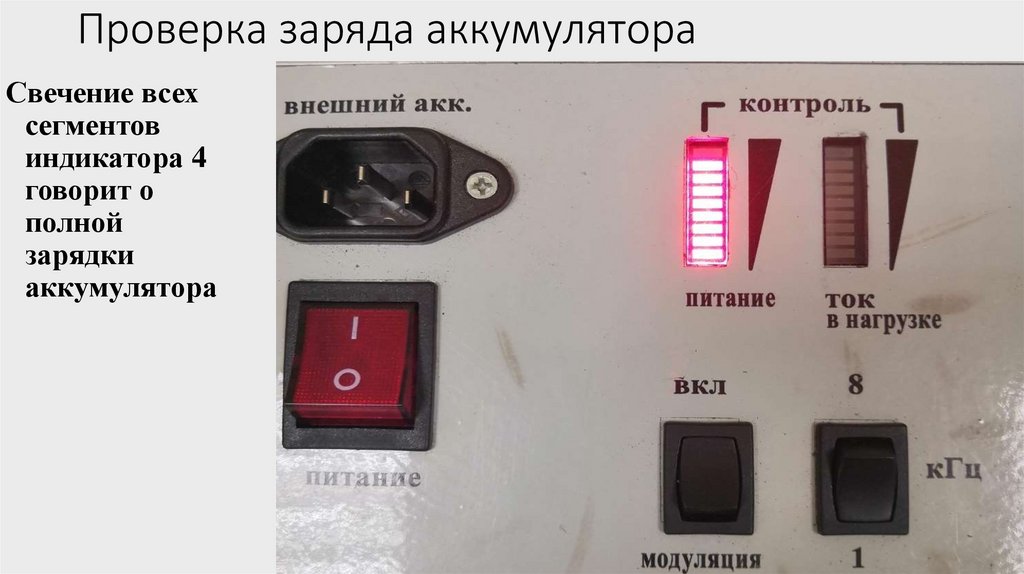

15. Проверка заряда аккумулятора

Свечение всех
сегментов
индикатора 4
говорит о
полной
зарядки
аккумулятора

16. РЕЖИМ МОДУЛЯЦИИ

Если включен
режим
модуляции –
это значит
импульсная
подача сигнала.
Считается что
это
экономичный
режим и им
пользуются
если нет
внешнего
аккумулятора.

17. Контроль тока в нагрузке

Переключателем12
увеличиваем
напряжение на
выходе, должны
гореть 3-4
сегмента снизу на
индикаторе 5.
Если горят верхние
сегменты
индикатора 5,
выключить
генератор
проверить
внешние цепи
клемм 8 и 9.

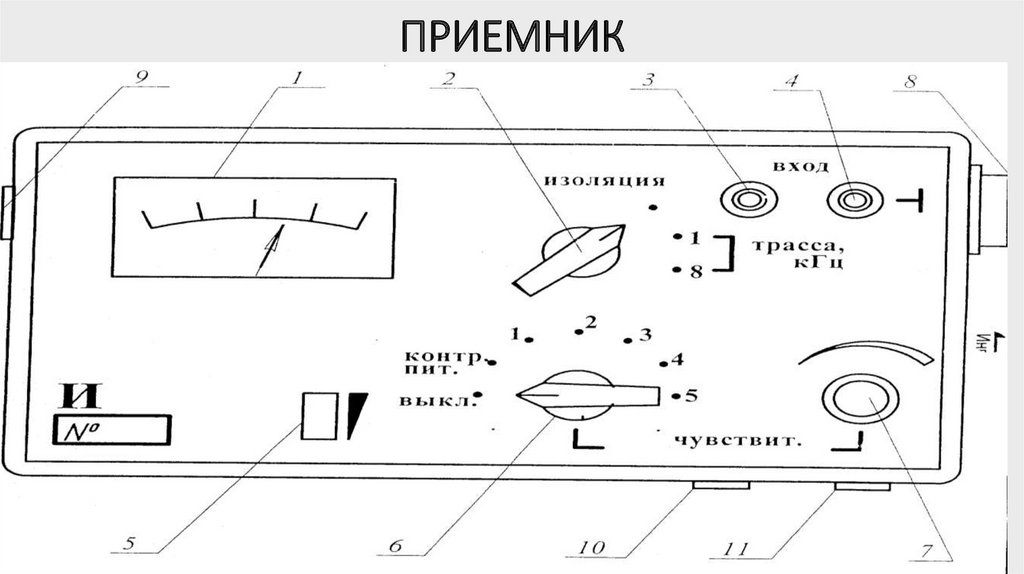

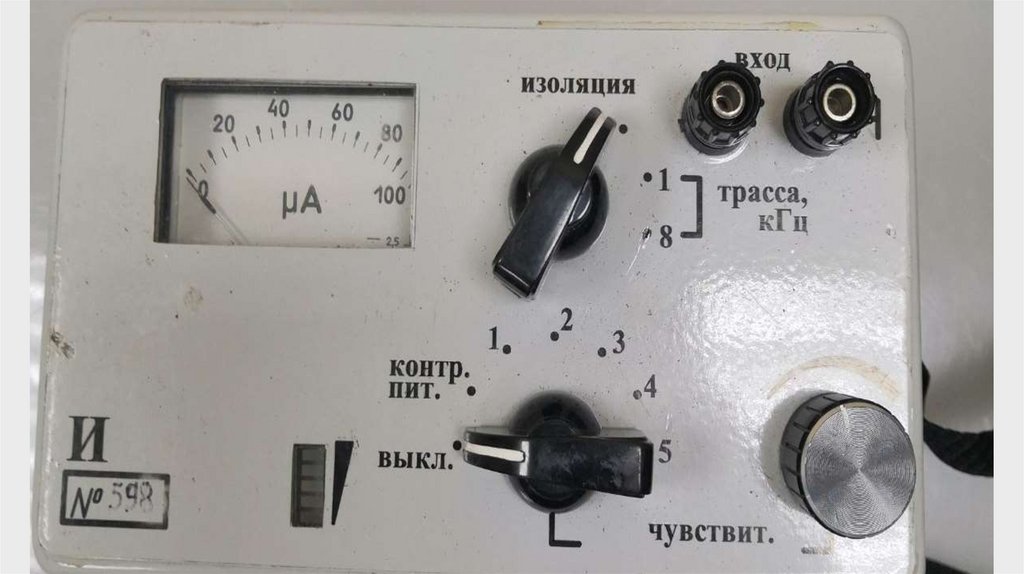

18. ПРИЕМНИК

19. ПРИЕМНИК

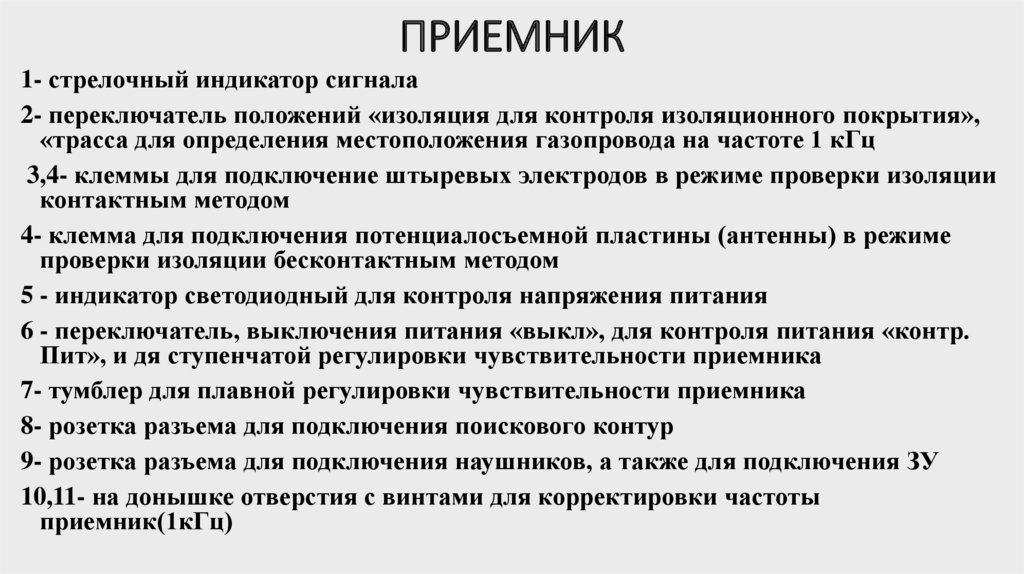

1- стрелочный индикатор сигнала
2- переключатель положений «изоляция для контроля изоляционного покрытия»,
«трасса для определения местоположения газопровода на частоте 1 кГц
3,4- клеммы для подключение штыревых электродов в режиме проверки изоляции
контактным методом
4- клемма для подключения потенциалосъемной пластины (антенны) в режиме
проверки изоляции бесконтактным методом
5 - индикатор светодиодный для контроля напряжения питания
6 - переключатель, выключения питания «выкл», для контроля питания «контр.
Пит», и дя ступенчатой регулировки чувствительности приемника
7- тумблер для плавной регулировки чувствительности приемника
8- розетка разъема для подключения поискового контур
9- розетка разъема для подключения наушников, а также для подключения ЗУ
10,11- на донышке отверстия с винтами для корректировки частоты
приемник(1кГц)

20.

21.

22.

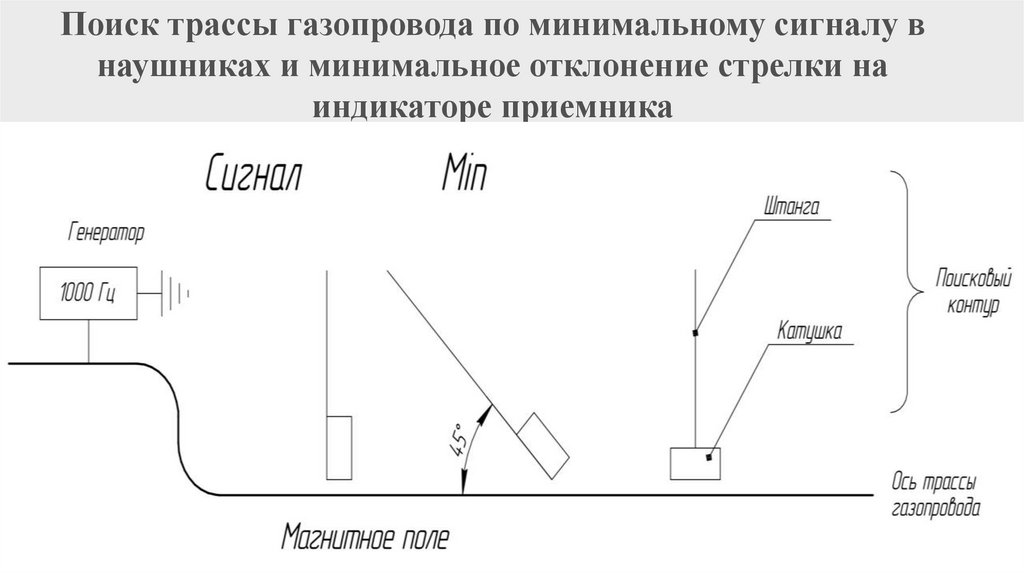

Поиск трассы газопровода по минимальному сигналу в
наушниках и минимальное отклонение стрелки на
индикаторе приемника

23.

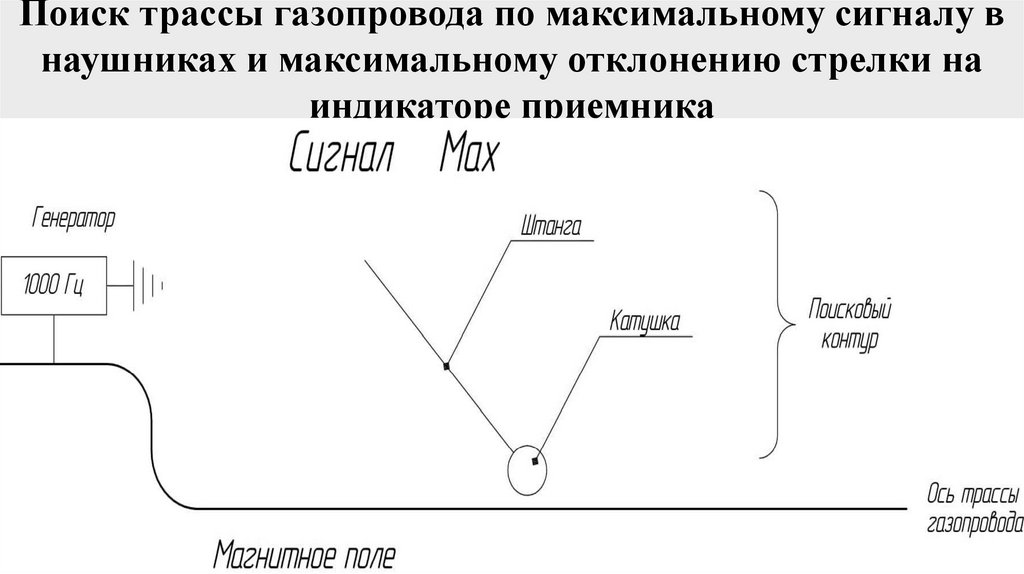

Поиск трассы газопровода по максимальному сигналу в
наушниках и максимальному отклонению стрелки на
индикаторе приемника

24.

Формы выражения культуры сервиса
Деловой этикет
Телефонный разговор
Правила поведения при посещении
клиента на дому

25.

Смелый (холерик)
Как вести себя с таким клиентом
• Не спорьте с ними. Не говорите им: «Вы не правы» или «Вы ошибаетесь»,
помните, что в открытую они никогда не признают свою неправоту. Если ваши
мнения расходятся, задайте уточняющий вопрос, например: «Откуда у вас
такие сведения?». Аргументируйте свое мнение, ссылаясь на опыт вашей
фирмы и удовлетворенных клиентов, например: «90 наших постоянных
клиентов подтвердили…»
• Требуйте от них скорейшего принятия решений, это их не разозлит, так
как обычно они оперируют в среде с довольно быстрым темпом.
• Подскажите, как использование вашего продукта позволит им быть
лучше или опередить других: «Вы будете одним из первых, у кого будет…».

26.

Искренний (меланхолик)
ФРАЗЫ, ПРИСУЩИЕ ЭТОМУ ТИПУ КЛИЕНТА
• Что вы думаете по этому поводу
• Каково ваше мнение
• Как вы считаете
• Что мне лучше подойдет
• Что бы вы сделали на моем месте
• Что обычно выбирают ваши клиенты

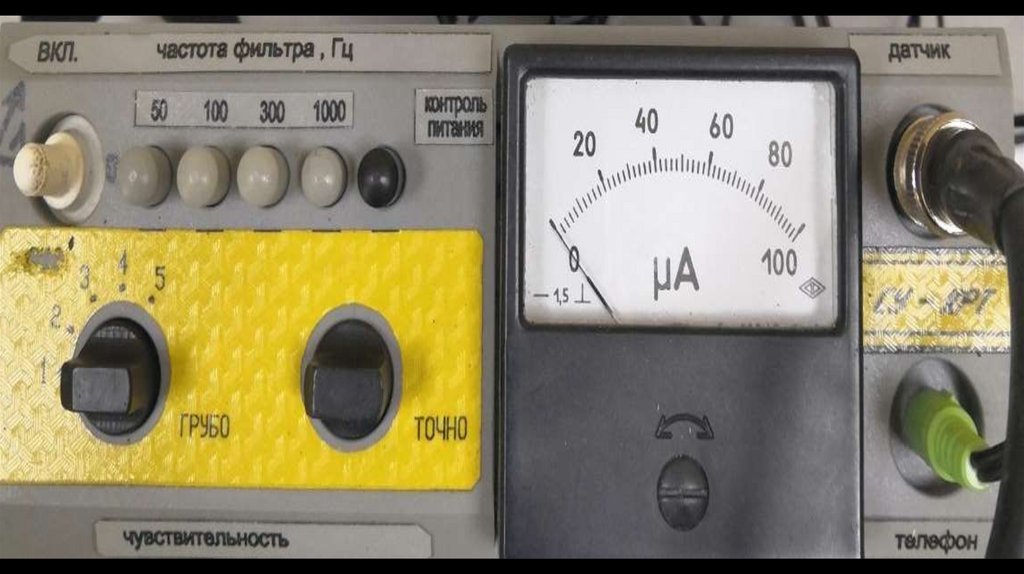

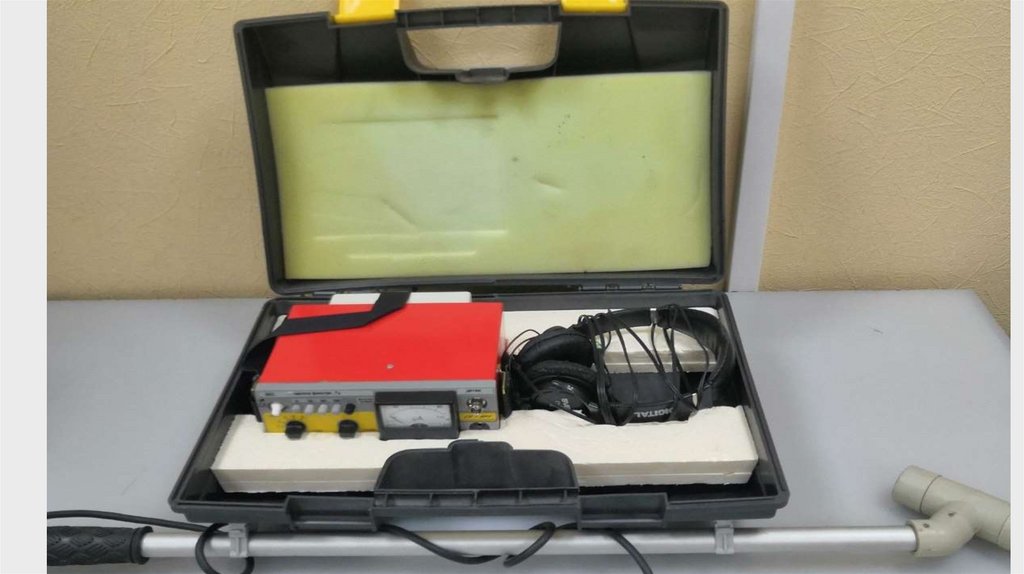

27. СУ-КРТ

Это приемник такой же как от АНТПИ, только улавливает разные частоты:
50 Гц- кабель электрический, промышленная частота
100 Гц- частота ЭХЗ
300 Гц частота кабеля связи
1000 Гц частота генератора

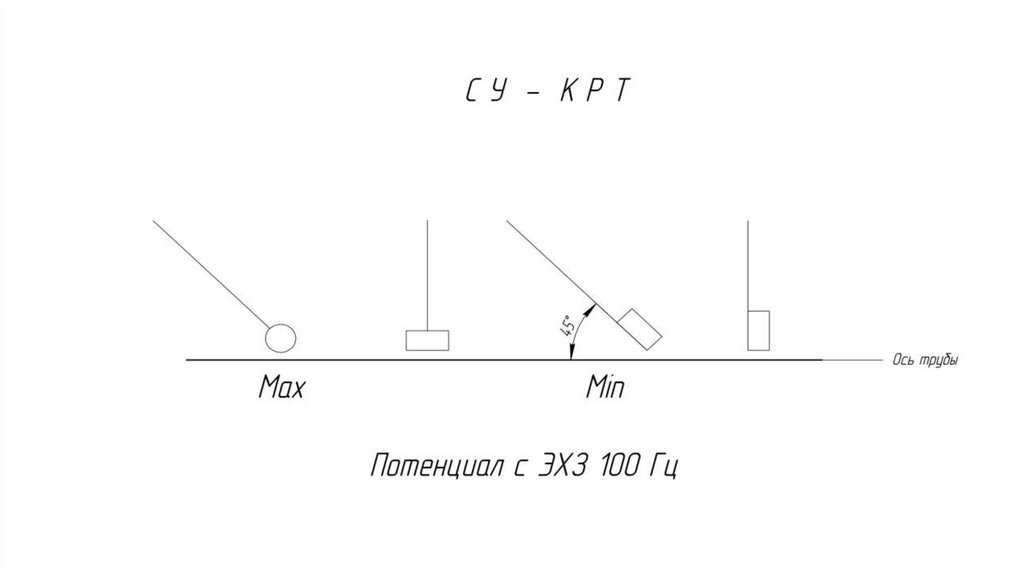

• Поиск трассы газопровода производят по максимальной частоте ЭХЗ потенциала
