Система электроснабжения каналов транспортировки заряженных частиц ускорительного комплекса ЛФВЭ

1. Система электроснабжения каналов транспортировки заряженных частиц ускорительного комплекса ЛФВЭ

НИОСЭН, ИЭТО, УО ЛФВЭ
март 2016 – декабрь 2018 – апрель 2022

2.

Система питания каналов транспортировки пучка УО ЛФВЭ

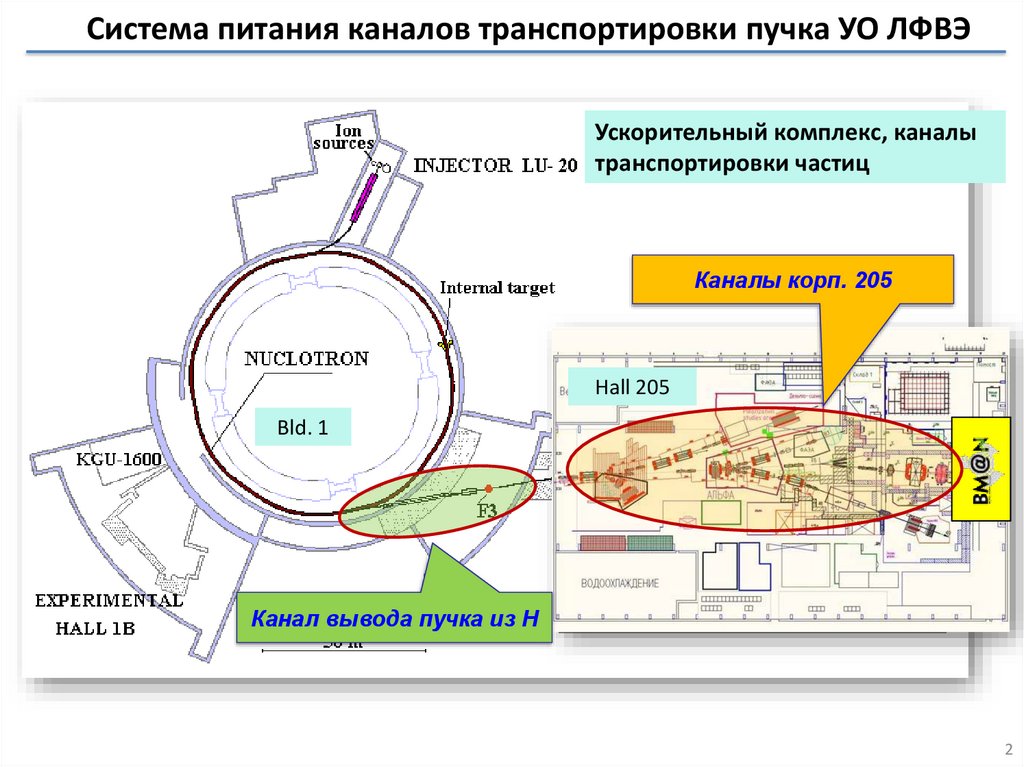

Ускорительный комплекс, каналы
транспортировки частиц
Каналы корп. 205
Hall 205
Bld. 1
Канал вывода пучка из Н
2

3.

Система питания каналов транспортировки пучка УО ЛФВЭ

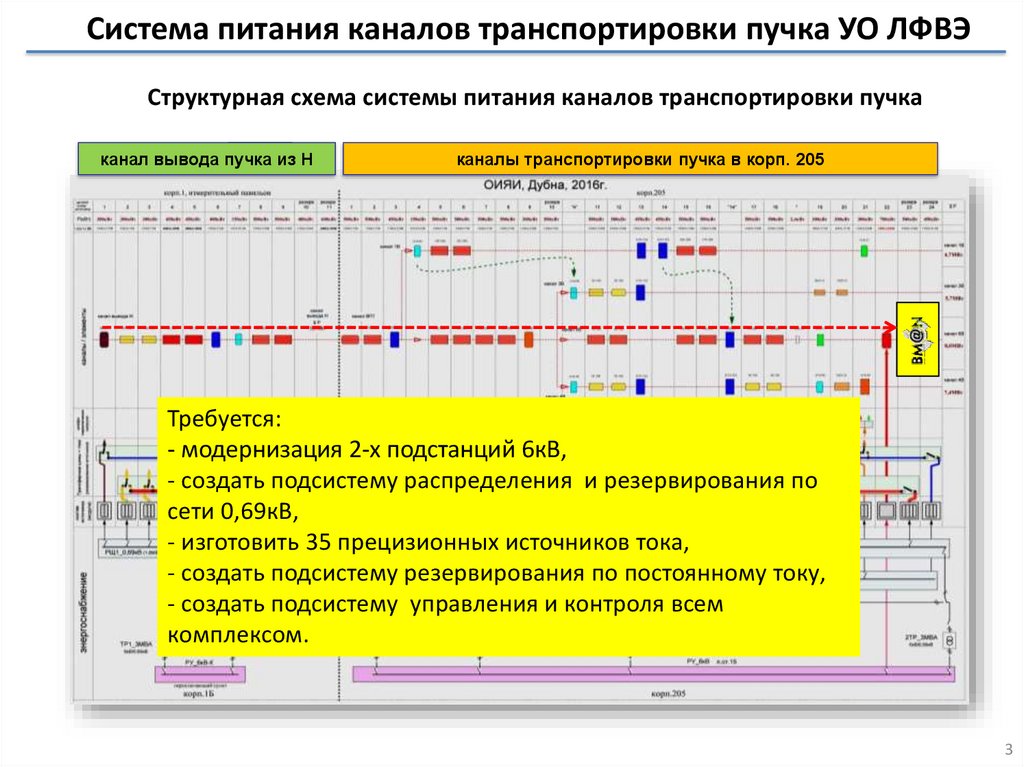

Структурная схема системы питания каналов транспортировки пучка
канал вывода пучка из Н
каналы транспортировки пучка в корп. 205
Требуется:
- модернизация 2-х подстанций 6кВ,
- создать подсистему распределения и резервирования по
сети 0,69кВ,
- изготовить 35 прецизионных источников тока,
- создать подсистему резервирования по постоянному току,
- создать подсистему управления и контроля всем
комплексом.
3

4.

Система питания канала вывода пучка из Нуклотрона

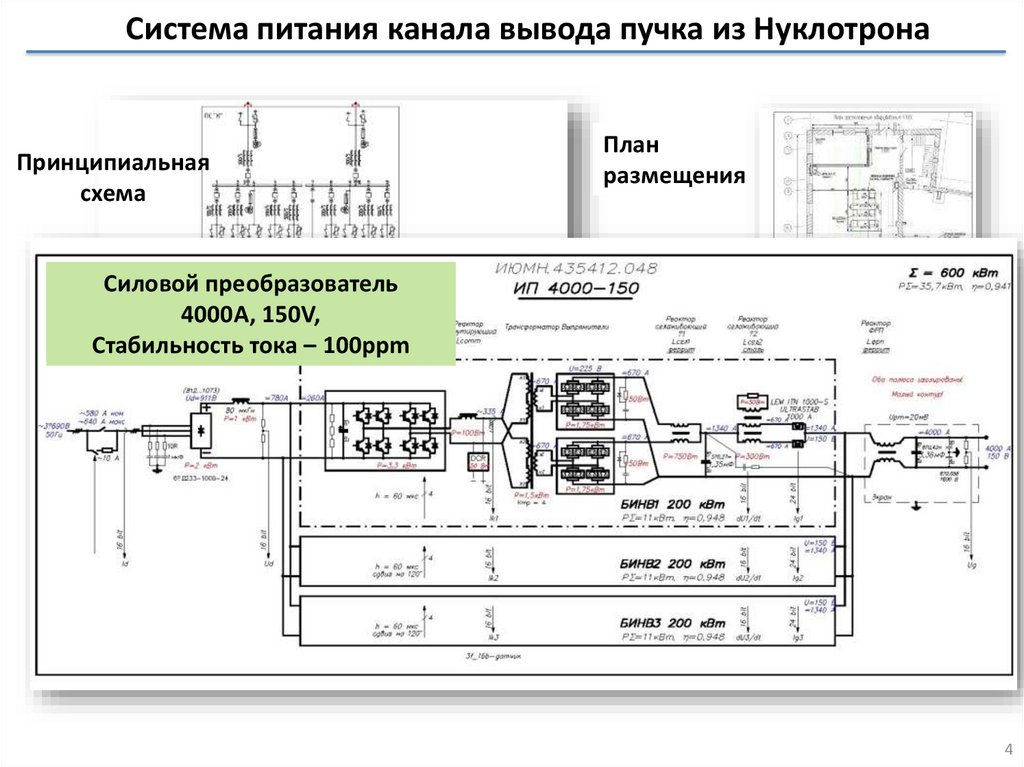

Принципиальная
схема
План
размещения
Силовой преобразователь
4000A, 150V,
Стабильность тока – 100ppm
4

5.

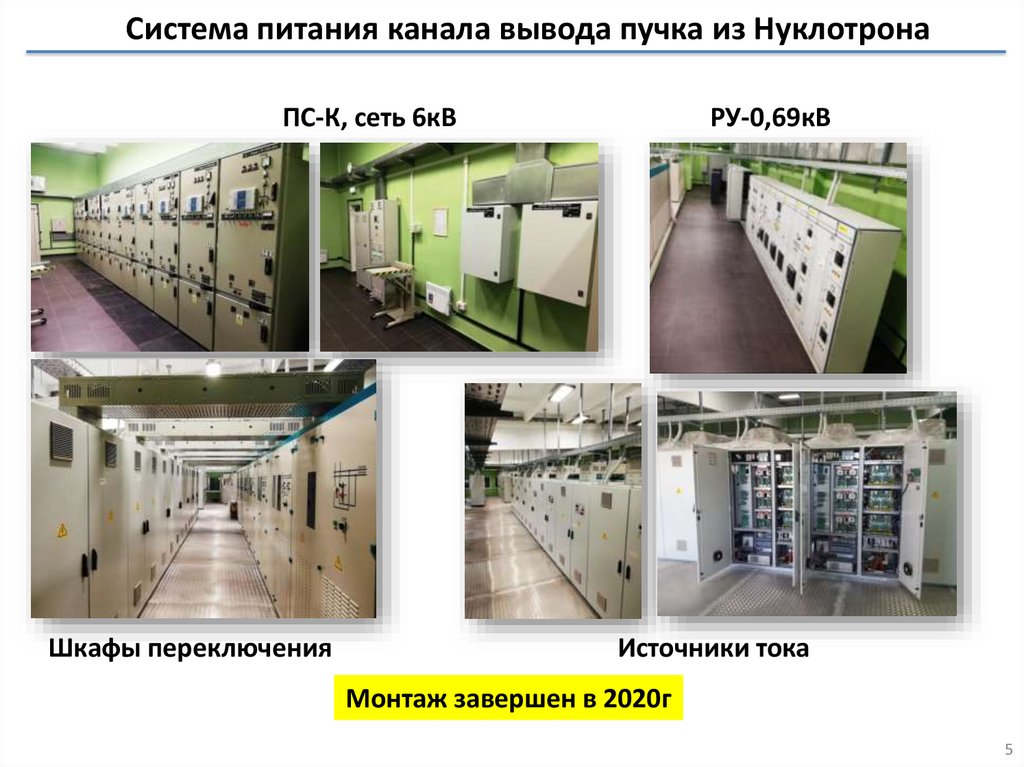

Система питания канала вывода пучка из Нуклотрона
ПС-К, сеть 6кВ
Шкафы переключения
РУ-0,69кВ
Источники тока
Монтаж завершен в 2020г
5

6.

Система питания канала вывода пучка из Нуклотрона

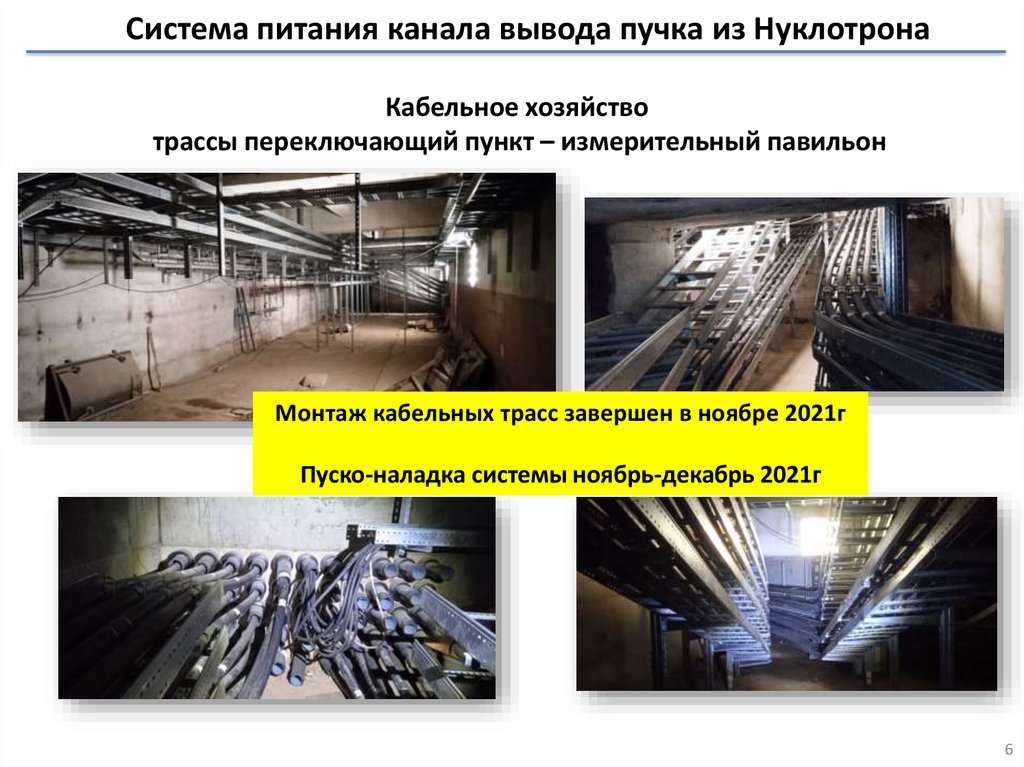

Кабельное хозяйство
трассы переключающий пункт – измерительный павильон
Монтаж кабельных трасс завершен в ноябре 2021г
Пуско-наладка системы ноябрь-декабрь 2021г
6

7.

Система питания каналов корп.205

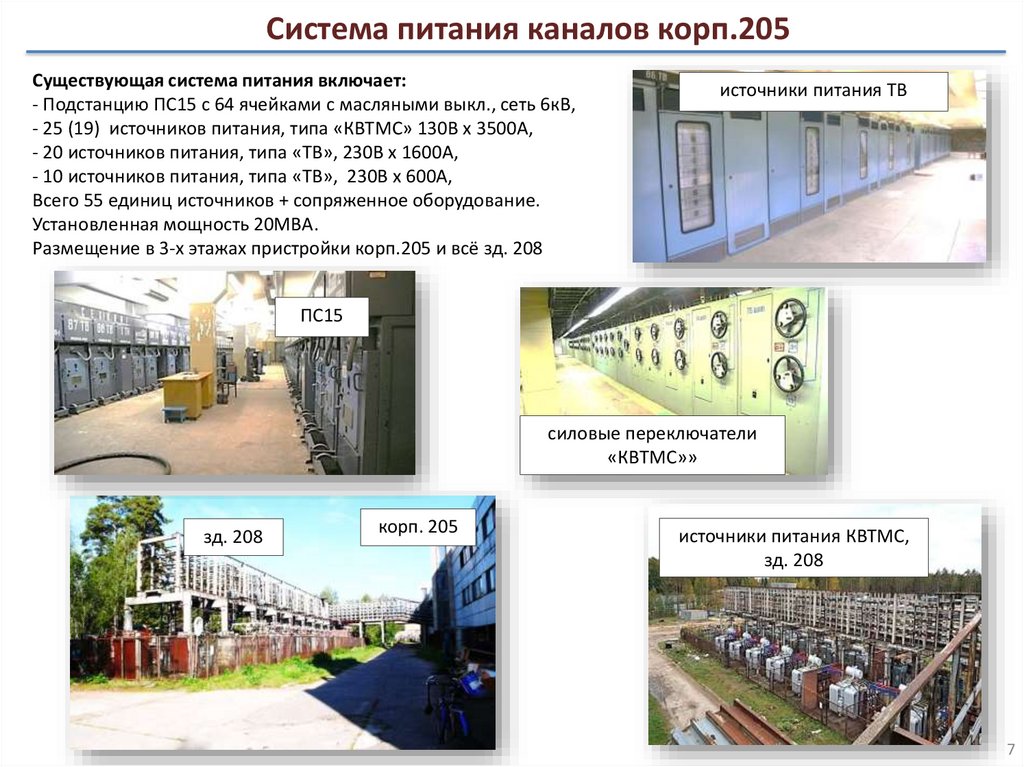

Существующая система питания включает:
- Подстанцию ПС15 с 64 ячейками с масляными выкл., сеть 6кВ,
- 25 (19) источников питания, типа «КВТМС» 130В x 3500А,
- 20 источников питания, типа «ТВ», 230В х 1600А,
- 10 источников питания, типа «ТВ», 230В х 600A,
Всего 55 единиц источников + сопряженное оборудование.
Установленная мощность 20МВА.
Размещение в 3-х этажах пристройки корп.205 и всё зд. 208
источники питания TB
ПС15
силовые переключатели
«КВТМС»»
зд. 208
корп. 205
источники питания КВТМС,
зд. 208
7

8.

Система питания каналов корп.205

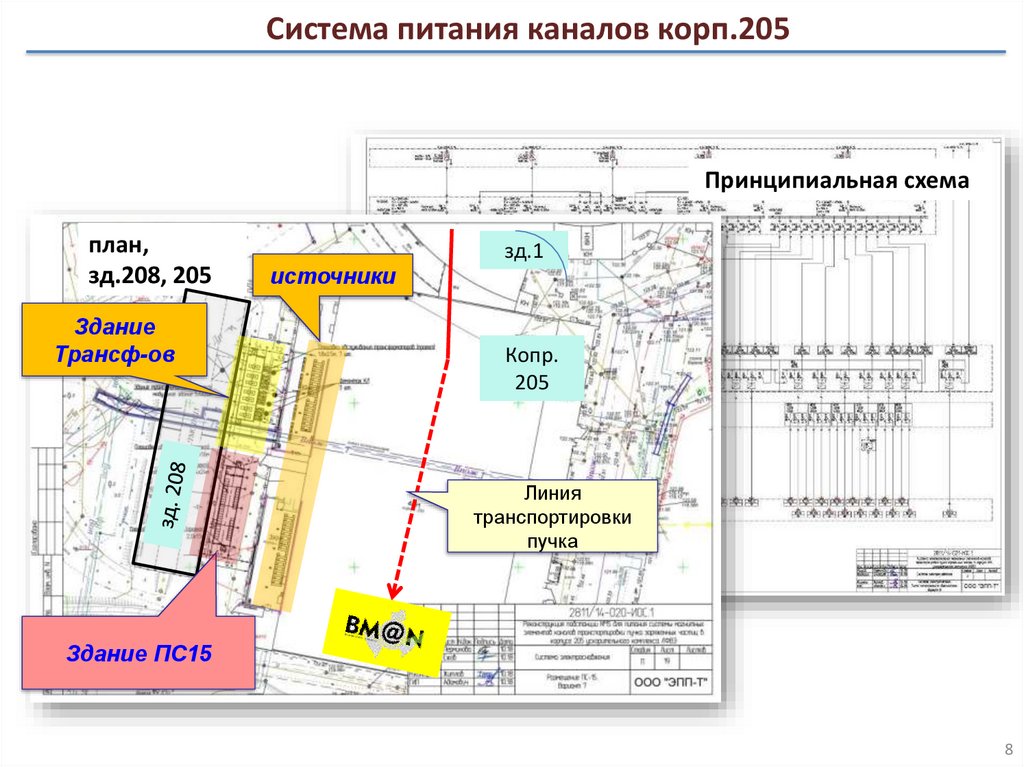

Принципиальная схема
план,
зд.208, 205
Здание
Трансф-ов
источники
зд.1
Копр.
205
Линия
транспортировки
пучка
Здание ПС15
8

9.

Система питания каналов корп.205

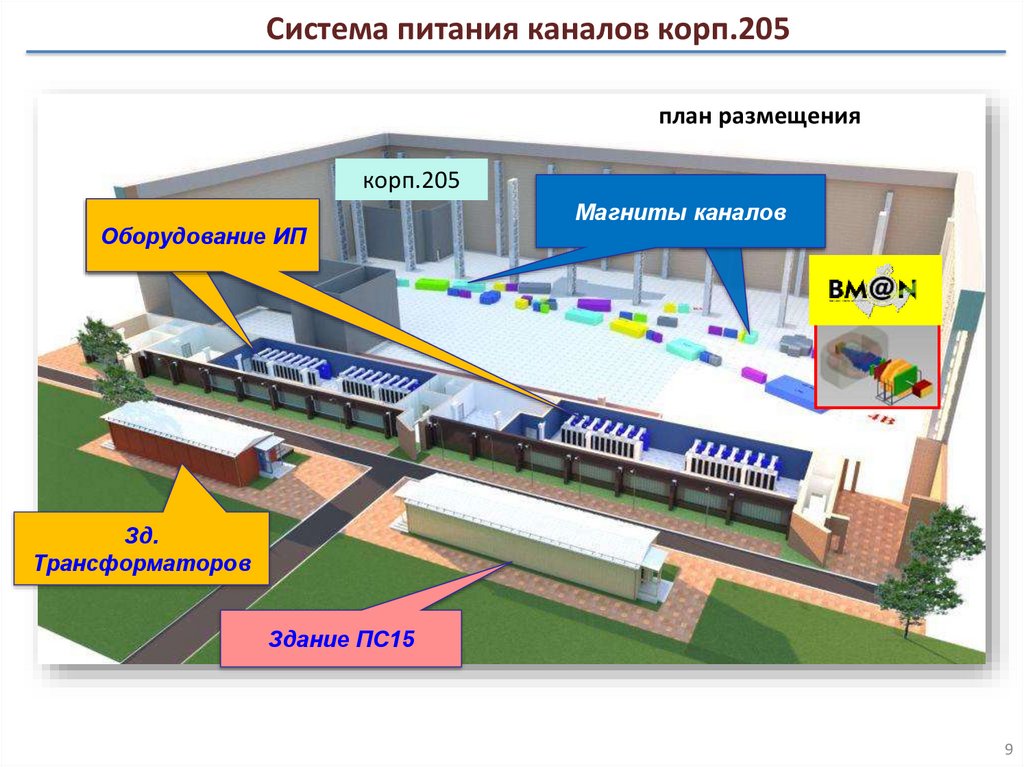

план размещения
корп.205
Equipment
Оборудование ИП
PSS
Magnets of
Магниты каналов
chanels
Зд.
Трансформаторов
Здание ПС15
9

10.

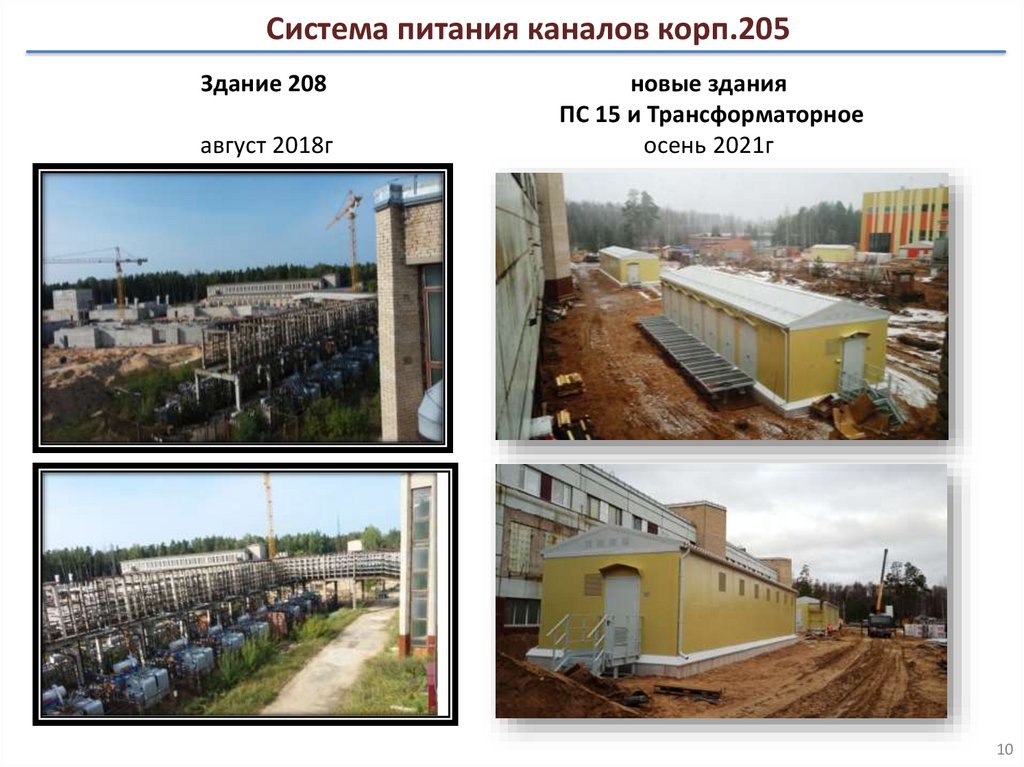

Система питания каналов корп.205
Здание 208
август 2018г
новые здания
ПС 15 и Трансформаторное
осень 2021г
10

11.

Система питания каналов корп.205
Оборудование зданий
Трансформаторного
5 трансформаторов 1,6МВА, 6/0,69кВ
2 трансформатора 1,25МВА, 6/0,4кВ
7 шкафов ШАВ
трансформатор
ШАВ
ПС 15
24 ячейки D12P, сеть 6кВ
“Сириус”
“Aris”
микропроцессоры
Вакуумный выключатель
BB/TEL
11

12.

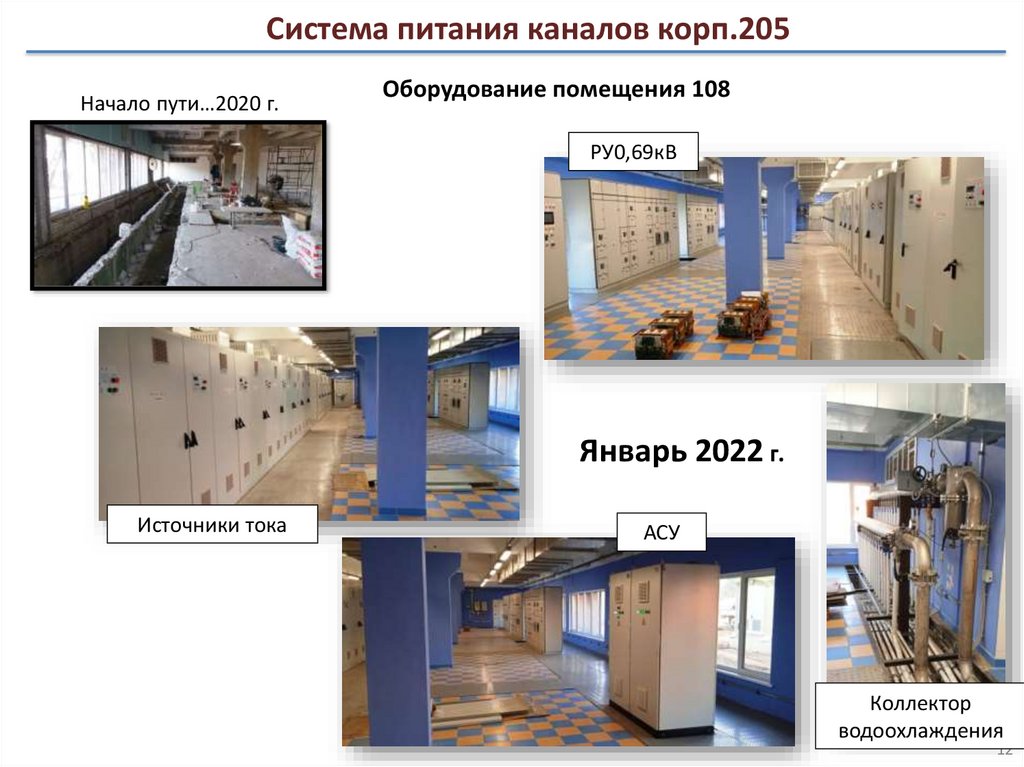

Система питания каналов корп.205
Начало пути…2020 г.
Оборудование помещения 108
РУ0,69кВ
Январь 2022 г.
Источники тока
АСУ
Коллектор
водоохлаждения
12

13.

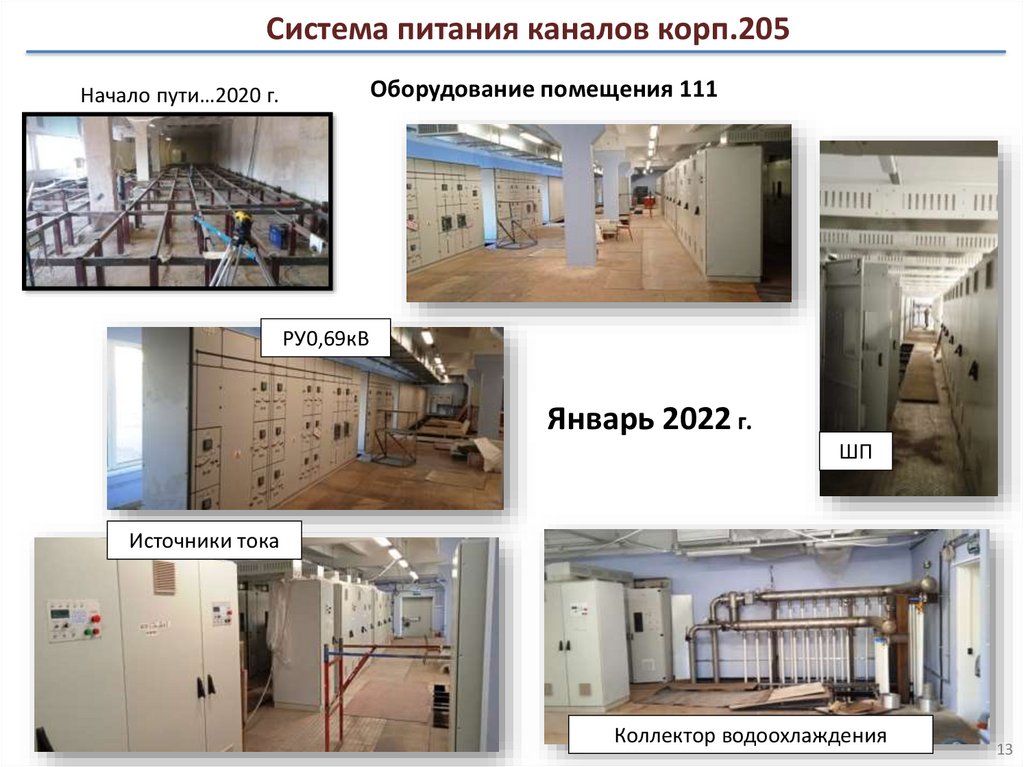

Система питания каналов корп.205
Оборудование помещения 111
Начало пути…2020 г.
РУ0,69кВ
Январь 2022 г.
ШП
Источники тока
Коллектор водоохлаждения
13

14.

Система питания каналов корп.205
Начало пути…2020 г.

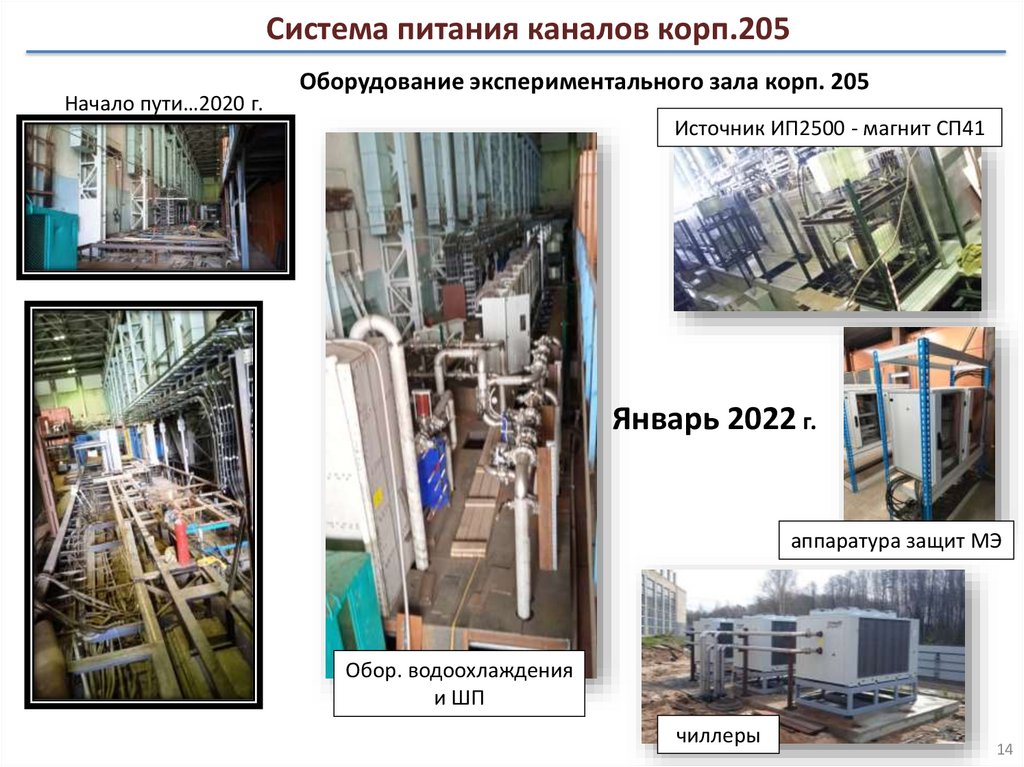

Оборудование экспериментального зала корп. 205
Источник ИП2500 - магнит СП41
Январь 2022 г.
аппаратура защит МЭ
Обор. водоохлаждения
и ШП
чиллеры
14

15.

Система питания каналов УО
Итоги работы системы питания в сеансе
1. Система питания обеспечила проведение запланированного в сеансе эксперимента
2. Было аварийное отключение в феврале с выходом из
строя силовой вводной части и блоков инверторов
напряжения (БИН) 5-ти источников одномоментно.
БИН
Разработан ряд мероприятий технического характера, будут реализованы до 09.2022г.
Изготовитель источников фирма «ЛМ Инвертор» проводит доработку всех БИН.
3. Проблемы с водоохлаждением в корп. 1Б: грязная вода, необеспечен требуемый проток воды
в источниках в переключающем пункте, холодная вода - температура 4…8 град С.
Грязь почистили фильтрами.
Необходимо увеличить проток воды через источники до следующего сеанса
Надо поднять температуру входной воды до 15…18 град С.
4. Есть задачи для доработки АСУ.
Планируется заключить договор на поддержку АСУ и последовательно решать задачи.
5. Планируется провести комплексное испытание всей системы питания с целью:
- Получения надежной работы источников с максимальными токами,
- Подтверждения достаточности систем водоохлаждения источников,
- Настройки АСУ в боевых условиях.
Срок проведения тестирования определится по мере готовности подсистем.
15

16.

Система энергообеспечения ускорительного комплекса
Анализ работы энергосистемы в сеансе

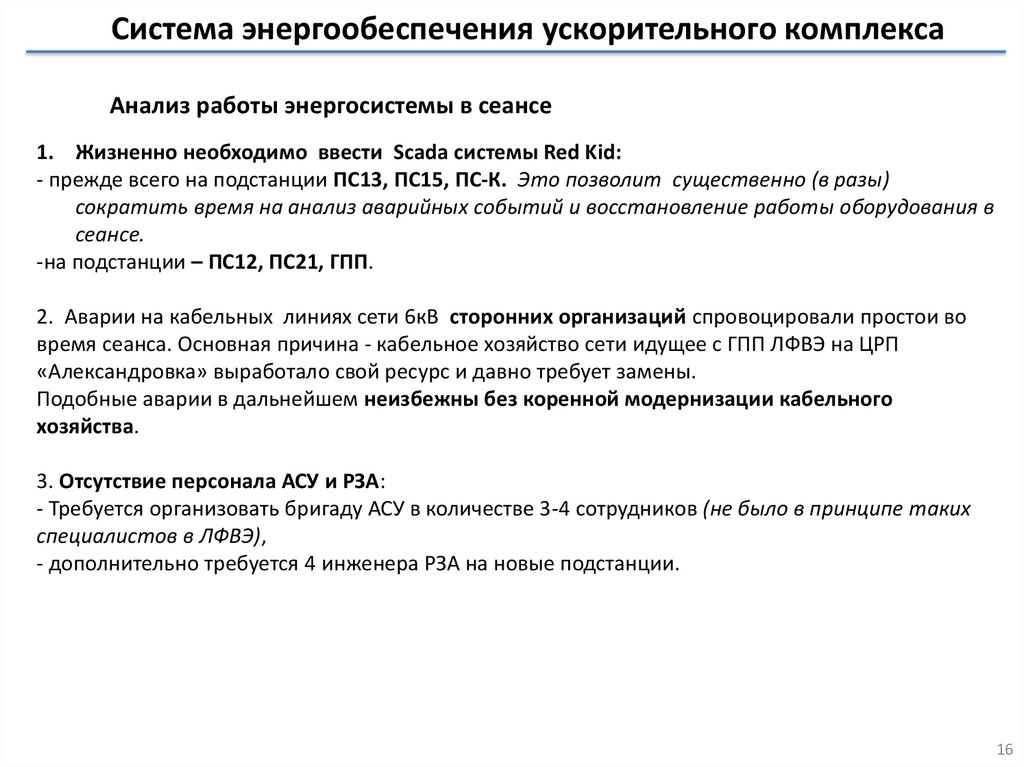

1. Жизненно необходимо ввести Scada системы Red Kid:
- прежде всего на подстанции ПС13, ПС15, ПС-К. Это позволит существенно (в разы)
сократить время на анализ аварийных событий и восстановление работы оборудования в
сеансе.
-на подстанции – ПС12, ПС21, ГПП.
2. Аварии на кабельных линиях сети 6кВ сторонних организаций спровоцировали простои во
время сеанса. Основная причина - кабельное хозяйство сети идущее с ГПП ЛФВЭ на ЦРП
«Александровка» выработало свой ресурс и давно требует замены.
Подобные аварии в дальнейшем неизбежны без коренной модернизации кабельного
хозяйства.
3. Отсутствие персонала АСУ и РЗА:
- Требуется организовать бригаду АСУ в количестве 3-4 сотрудников (не было в принципе таких
специалистов в ЛФВЭ),
- дополнительно требуется 4 инженера РЗА на новые подстанции.
16

17.

Выражаю Благодарность:
- сотрудникам ОКС и СМТС принявшим позитивное участие в создании систем питания,
-сотрудникам ЛМ Инвертор сделавшим великолепное оборудование и всегда оперативно
решавшим возникающие задачи.
Отдельная благодарность коллективу ЭПП-Т и лично
Александру Аркадьевичу Адамовичу
за активное творческое участие в работе.
Сотрудники НИОСЭН__15 апреля 2022г
17

18. Спасибо за внимание!
