Анализ проблемы 43 Candy UNO. Отсутствует индикация питания

1. Haier Industry Rus LLC, TV Production Department

Анализ проблемы 43 Candy UNO | 22 апреля 2022

2.

Haier TV Production | Анализ проблемы | 22 апреля 2022

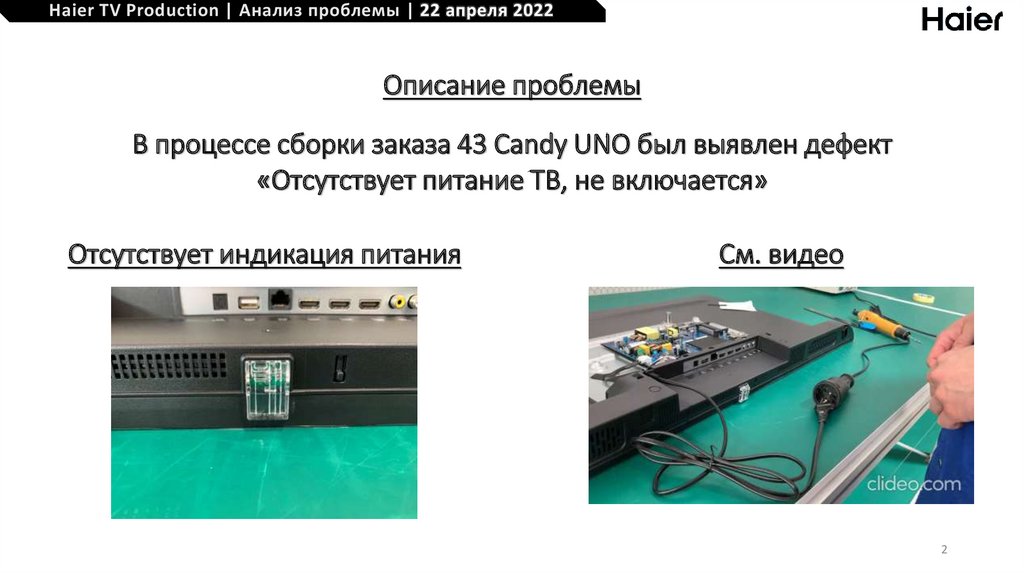

Описание проблемы
В процессе сборки заказа 43 Candy UNO был выявлен дефект
«Отсутствует питание ТВ, не включается»
Отсутствует индикация питания
См. видео
2

3.

Haier TV Production | Анализ проблемы | 22 апреля 2022

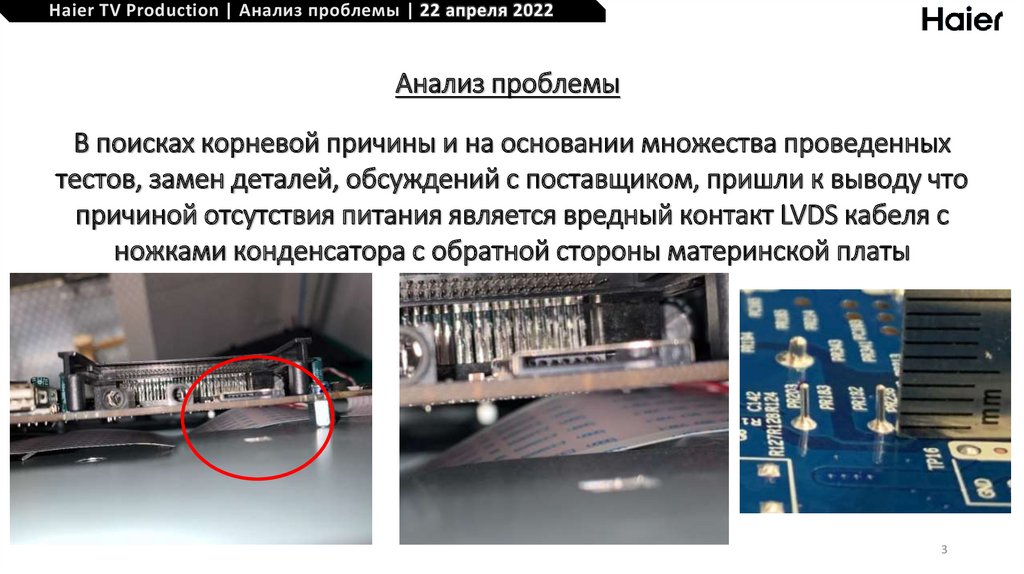

Анализ проблемы
В поисках корневой причины и на основании множества проведенных
тестов, замен деталей, обсуждений с поставщиком, пришли к выводу что
причиной отсутствия питания является вредный контакт LVDS кабеля с
ножками конденсатора с обратной стороны материнской платы
3

4.

Haier TV Production | Анализ проблемы | 22 апреля 2022

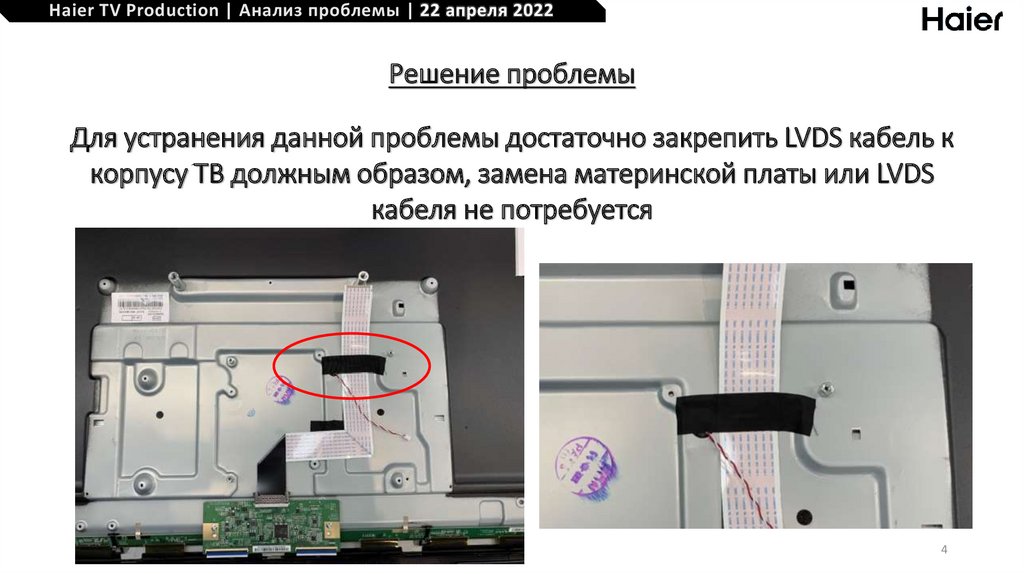

Решение проблемы
Для устранения данной проблемы достаточно закрепить LVDS кабель к
корпусу ТВ должным образом, замена материнской платы или LVDS
кабеля не потребуется
4
