Инженерная графика. Аксонометрические проекции

1.

Общепрофессиональная дисциплина
ИНЖЕНЕРНАЯ
ГРАФИКА
Преподаватель
Блех Ольга Валерьевна

2.

Аксонометрические
проекции

3.

Построение проекций во
фронтальной
диметрической проекции

4.

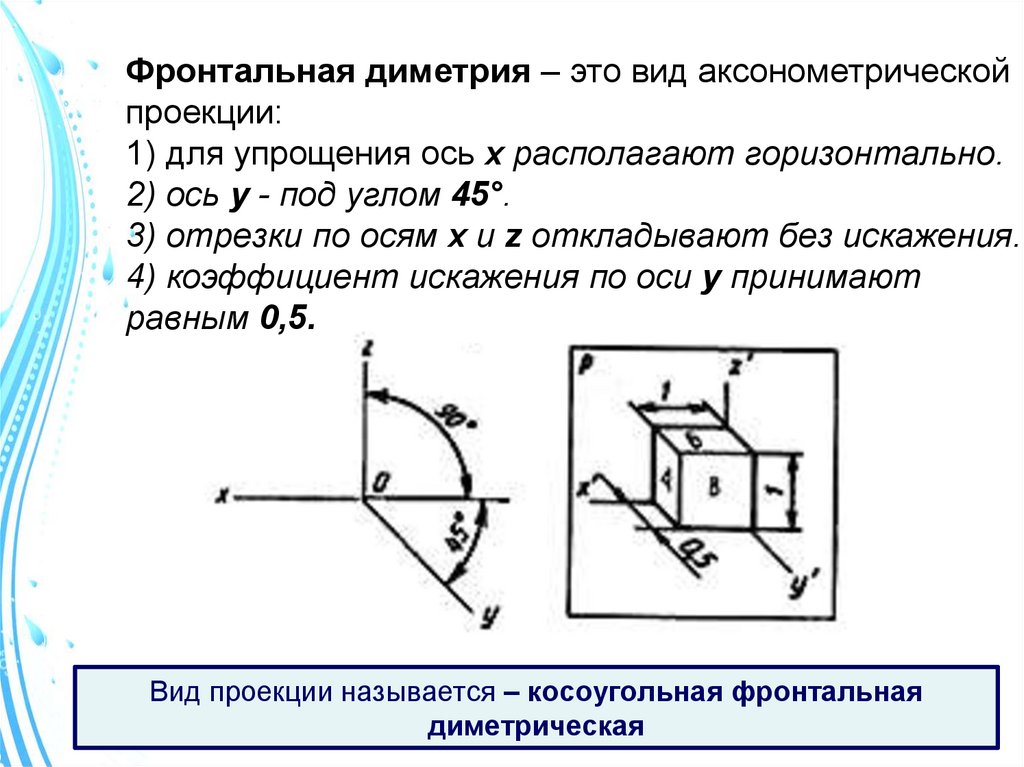

Фронтальная диметрия – это вид аксонометрической
проекции:
1) для упрощения ось х располагают горизонтально.
2) ось у - под углом 45°.
3) отрезки по осям х и z откладывают без искажения.
4) коэффициент искажения по оси у принимают
равным 0,5.
Вид проекции называется – косоугольная фронтальная
диметрическая

5. Построение фронтальной диметрической проекции квадрата

100
80
120
100
80
10
h = 70 мм
40
40

6.

Построение прямой фронтальной
диметрической проекции квадрата

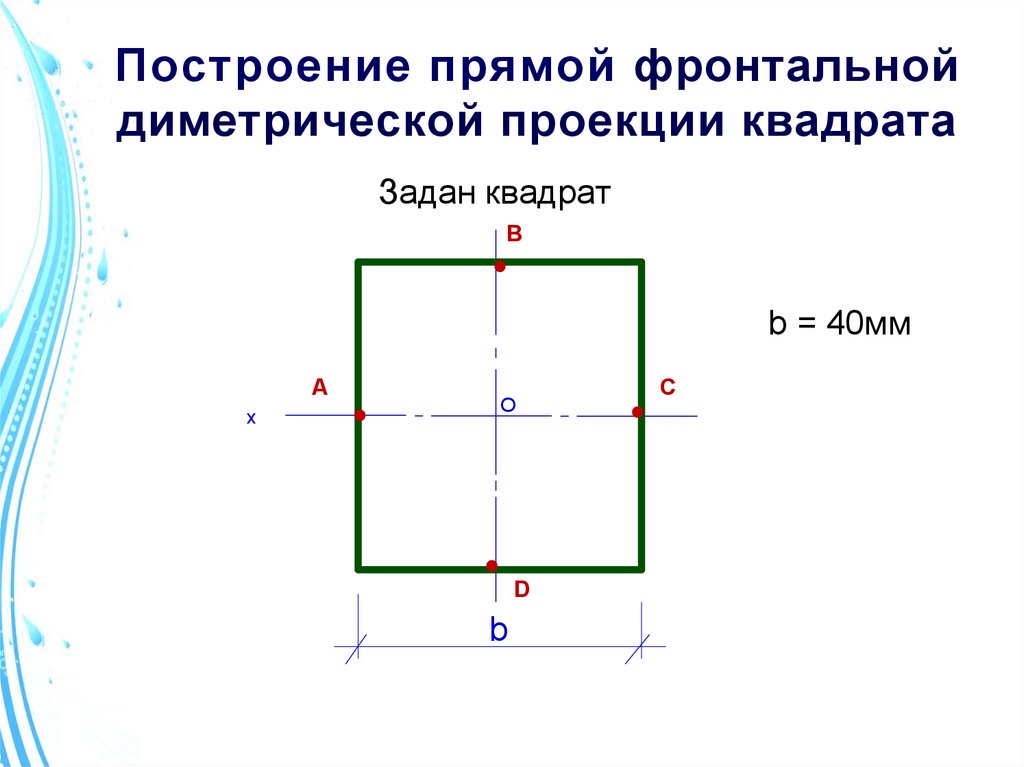

Задан квадрат
B
b = 40мм
А
х
О
D
b
C

7. Построение прямой фронтальной диметрической проекции квадрата

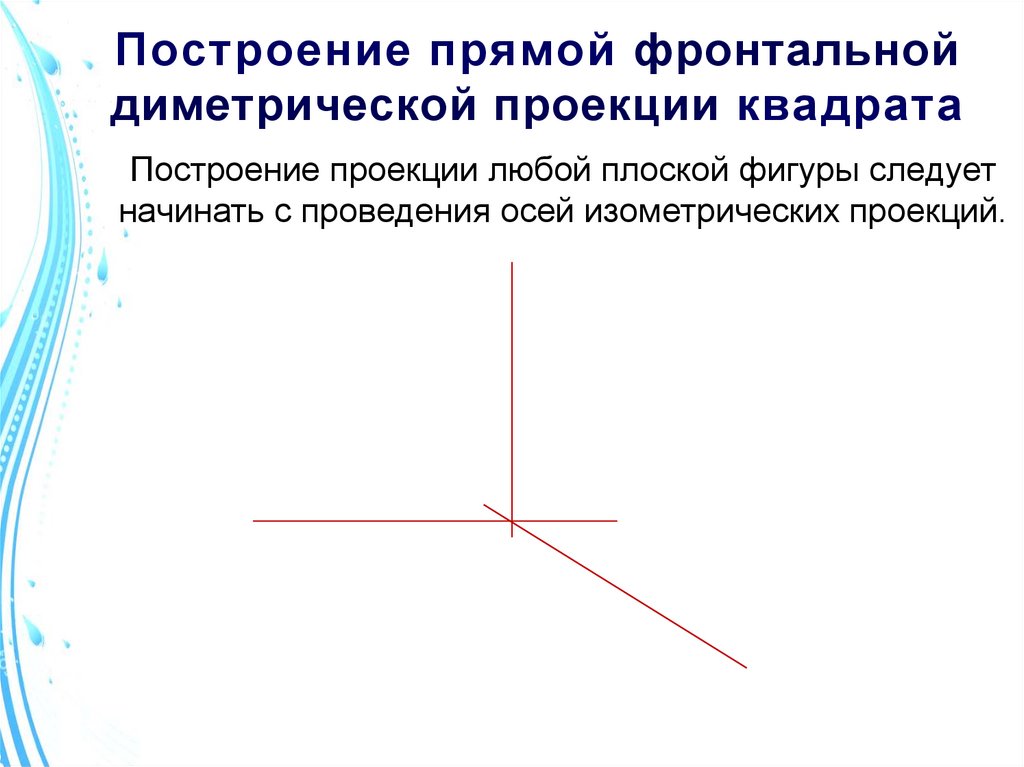

Построение проекции любой плоской фигуры следует
начинать с проведения осей изометрических проекций.

8. Построение прямой фронтальной диметрической проекции квадрата

Z
b + 20 мм
Проводим две
осевые
штрихпунктирные
линии,
параллельные
осям - х и у для
горизонтальной
плоскости
X
Y

9. Построение прямой фронтальной диметрической проекции квадрата

Z
Коэффициент искажения по
оси Х равен 1, а по оси У 0,5.
(b/2) * 0,5
X
В
С
О
А
Y
D
От точки О по оси Х откладываем натуральные
величины отрезков ОА и ОС, а по оси У величины
отрезков уменьшенные в два раза: ОВ и ОD.

10. Построение прямой фронтальной диметрической проекции квадрата

Z
X
В
С
О
А
Y
D
Проводим через точки линии, параллельные
координатным осям.

11. Построение прямой фронтальной диметрической проекции квадрата

Z
X
В
С
О
А
Y
D
Обводя полученные линии, получим
изометрическое изображение квадрата в
горизонтальной плоскости Н.

12. Построение прямой фронтальной диметрической проекции квадрата

Z
В
А
X
О
С
D
По аналогичному принципу строится
фронтальная проекция квадрата
Y

13. Построение прямой фронтальной диметрической проекции квадрата

Z
В
А
О
С
X
D
По аналогичному принципу строится
профильная проекция квадрата
Y

14.

Построение прямой фронтальной
диметрической проекции треугольника

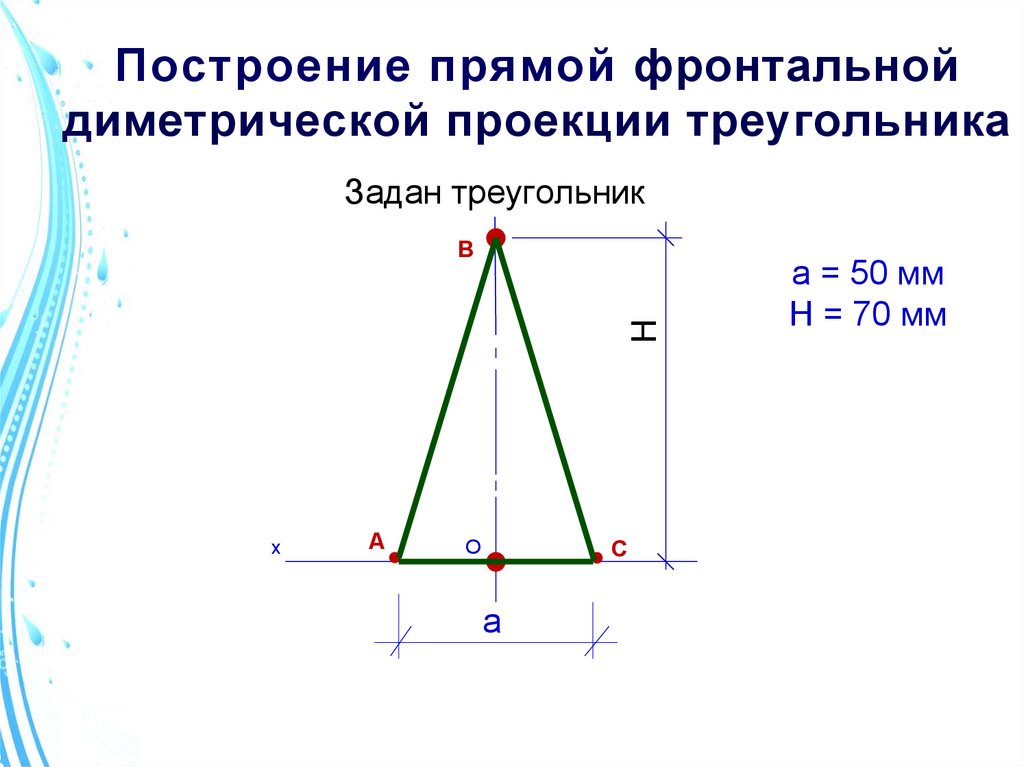

Задан треугольник
H
B
х
А
О
C
а
а = 50 мм
H = 70 мм

15. Построение прямой фронтальной диметрической проекции треугольника

Z
(а/2) + 10 мм

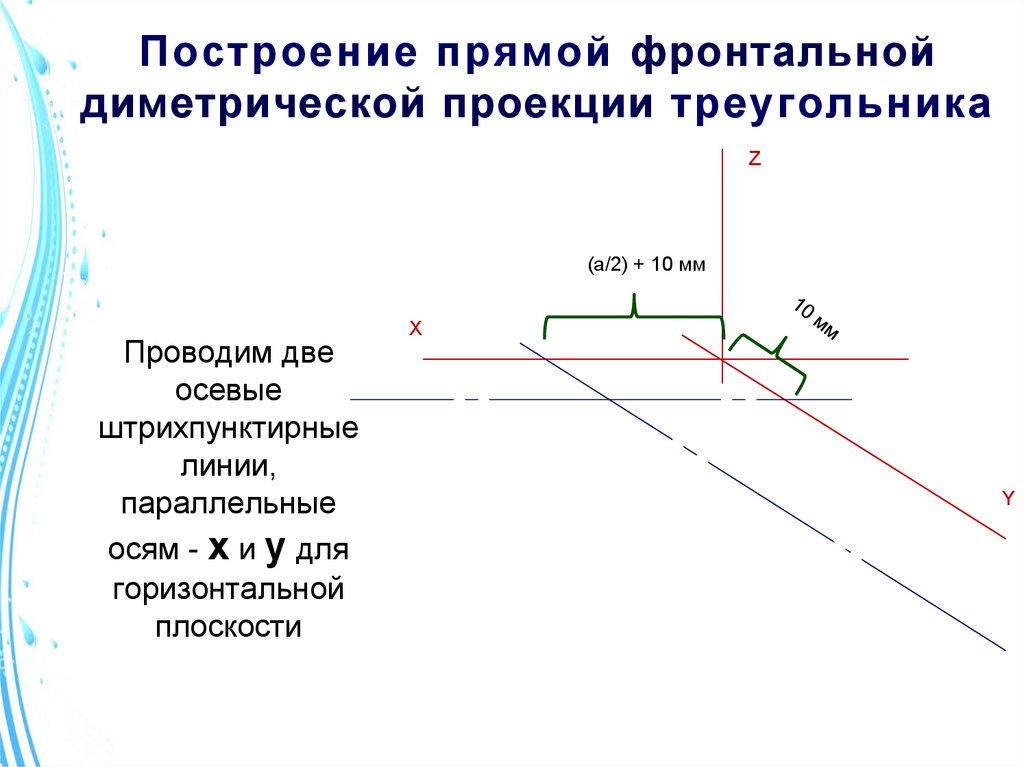

Проводим две
осевые
штрихпунктирные
линии,
параллельные
осям - х и у для
горизонтальной
плоскости
X
Y

16. Построение прямой фронтальной диметрической проекции треугольника

Z
X
А
С
О
В
h/2

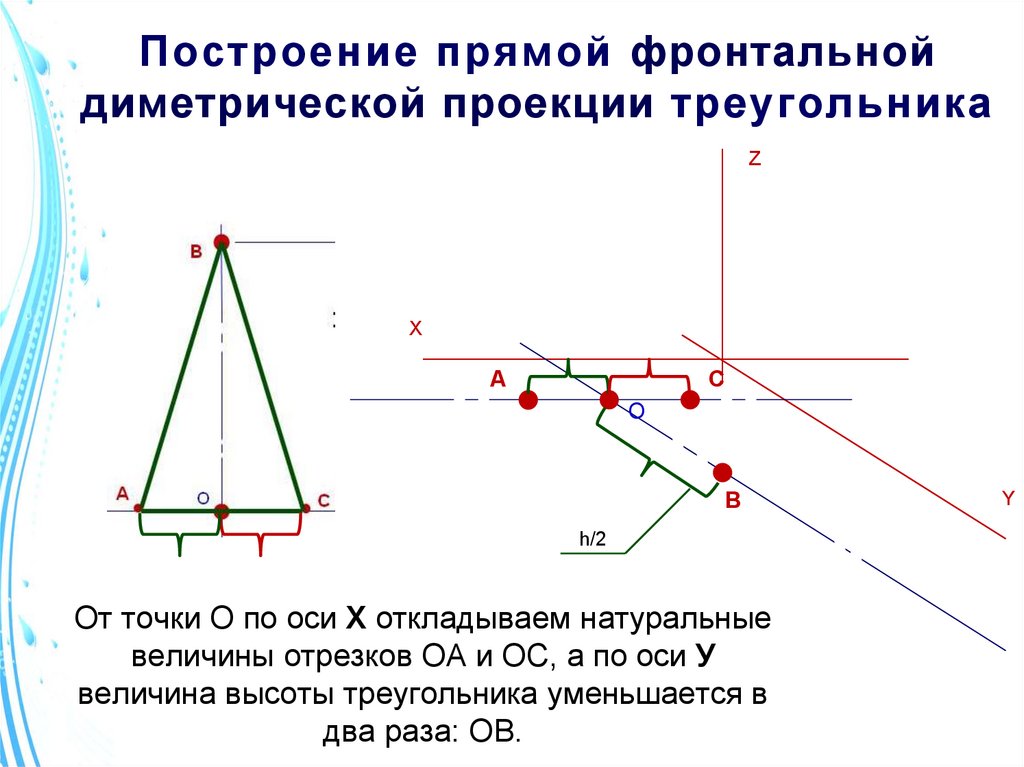

От точки О по оси Х откладываем натуральные
величины отрезков ОА и ОС, а по оси У
величина высоты треугольника уменьшается в
два раза: ОВ.
Y

17. Построение прямой фронтальной диметрической проекции треугольника

Z
X
А
С
О
В

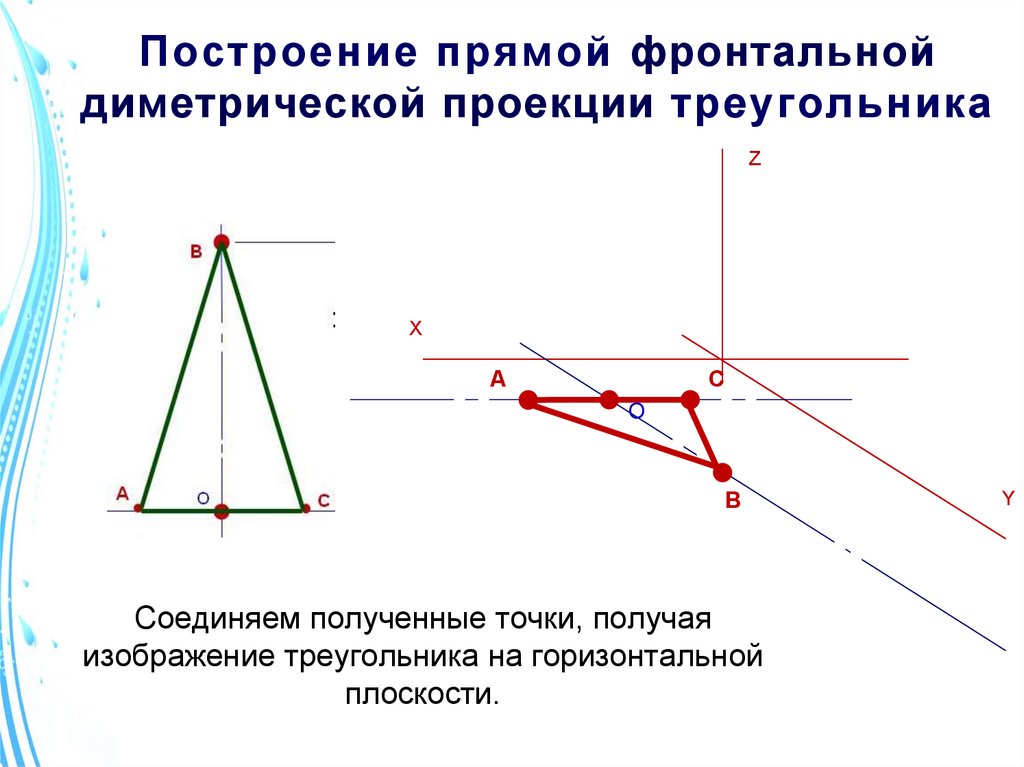

Соединяем полученные точки, получая
изображение треугольника на горизонтальной
плоскости.
Y

18. Построение прямой фронтальной диметрической проекции треугольника

В
С
О
10 мм
А
Z
X
(а/2) + 10 мм
Y

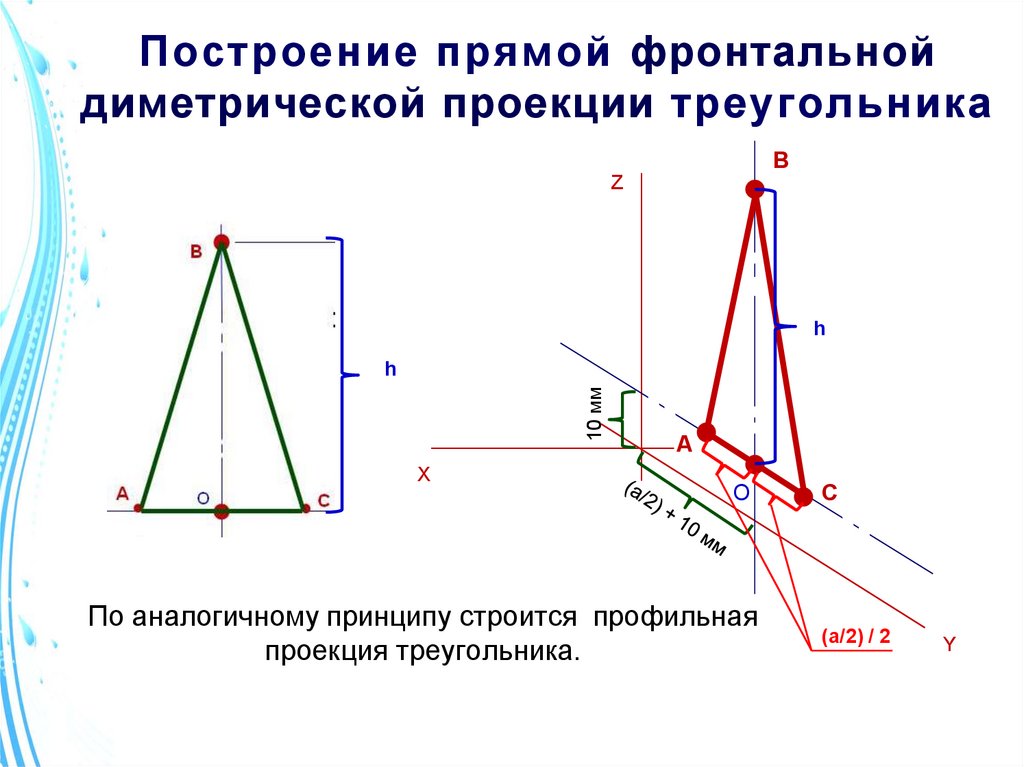

По аналогичному принципу строится фронтальная
проекция треугольника.

19. Построение прямой фронтальной диметрической проекции треугольника

В
Z
h
10 мм
h
X
А
О
По аналогичному принципу строится профильная
проекция треугольника.
С
(а/2) / 2
Y
