Расчёты для оборудования тёплого пола

1.

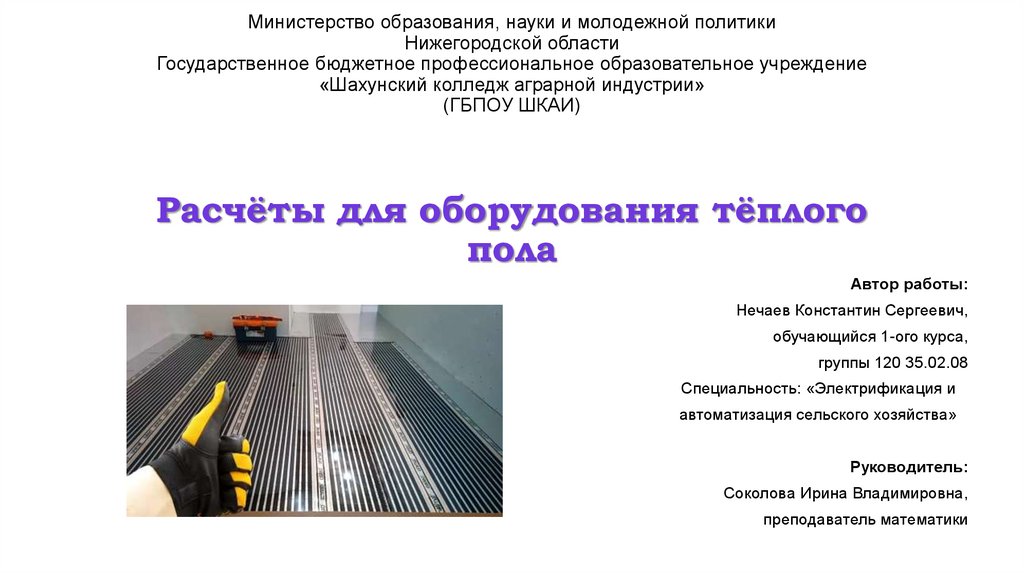

Министерство образования, науки и молодежной политики
Нижегородской области
Государственное бюджетное профессиональное образовательное учреждение
«Шахунский колледж аграрной индустрии»
(ГБПОУ ШКАИ)
Расчёты для оборудования тёплого
пола
Автор работы:
Нечаев Константин Сергеевич,
обучающийся 1-ого курса,
группы 120 35.02.08
Специальность: «Электрификация и
автоматизация сельского хозяйства»
Руководитель:
Соколова Ирина Владимировна,
преподаватель математики

2.

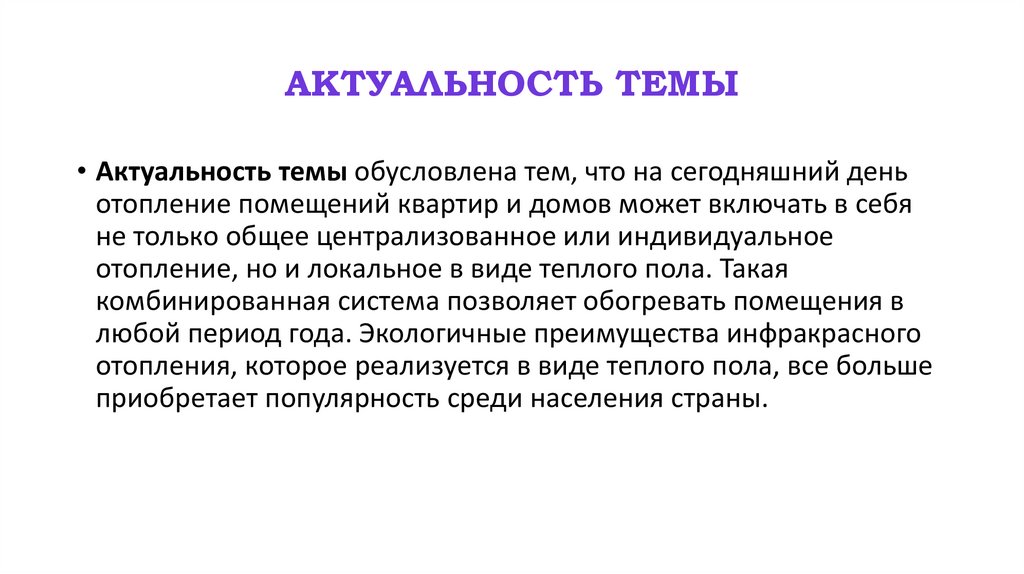

АКТУАЛЬНОСТЬ ТЕМЫ
• Актуальность темы обусловлена тем, что на сегодняшний день
отопление помещений квартир и домов может включать в себя
не только общее централизованное или индивидуальное
отопление, но и локальное в виде теплого пола. Такая
комбинированная система позволяет обогревать помещения в
любой период года. Экологичные преимущества инфракрасного
отопления, которое реализуется в виде теплого пола, все больше
приобретает популярность среди населения страны.

3.

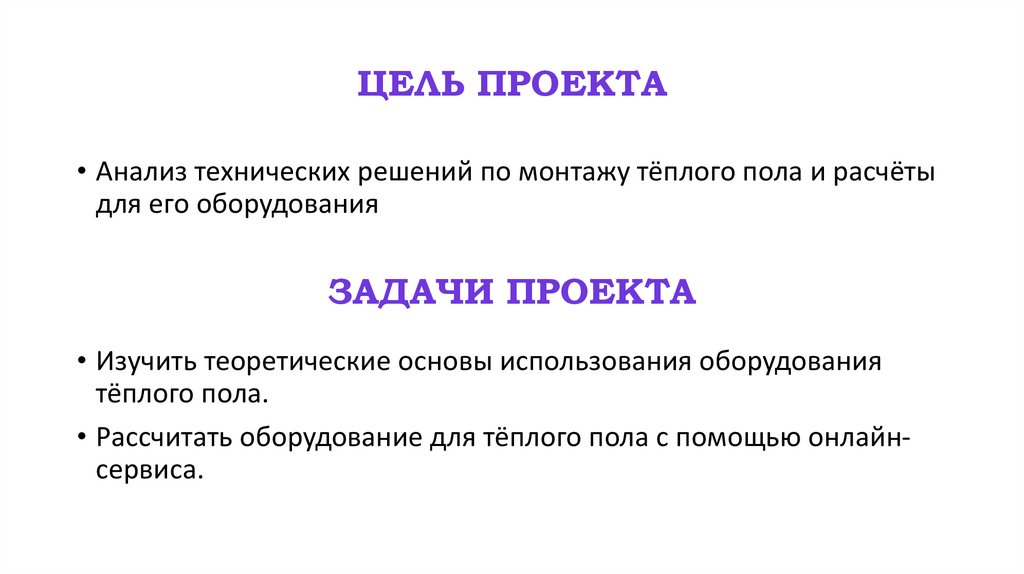

ЦЕЛЬ ПРОЕКТА
• Анализ технических решений по монтажу тёплого пола и расчёты
для его оборудования
ЗАДАЧИ ПРОЕКТА
• Изучить теоретические основы использования оборудования
тёплого пола.
• Рассчитать оборудование для тёплого пола с помощью онлайнсервиса.

4.

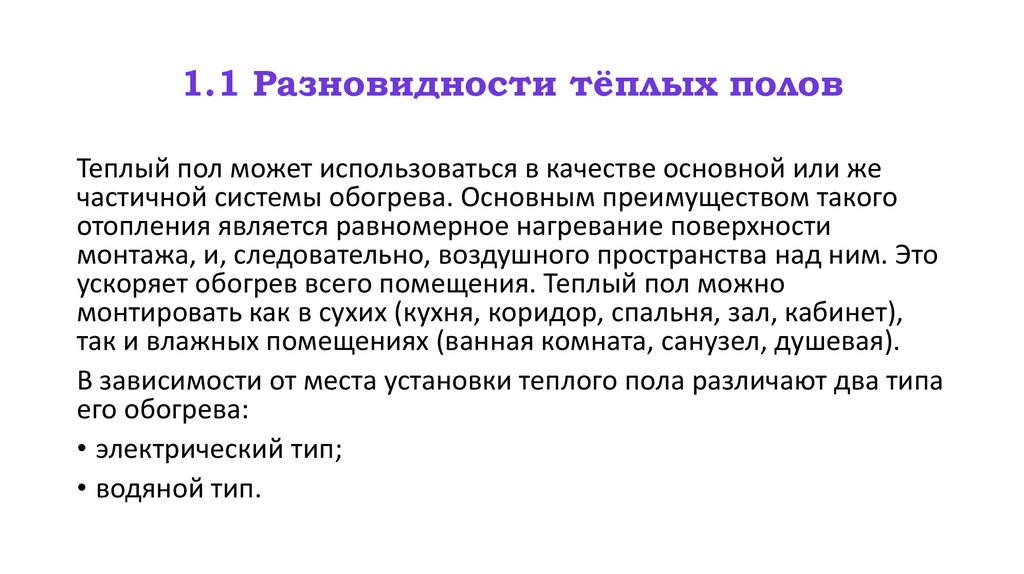

1.1 Разновидности тёплых полов
Теплый пол может использоваться в качестве основной или же
частичной системы обогрева. Основным преимуществом такого
отопления является равномерное нагревание поверхности
монтажа, и, следовательно, воздушного пространства над ним. Это
ускоряет обогрев всего помещения. Теплый пол можно
монтировать как в сухих (кухня, коридор, спальня, зал, кабинет),
так и влажных помещениях (ванная комната, санузел, душевая).
В зависимости от места установки теплого пола различают два типа
его обогрева:
• электрический тип;
• водяной тип.

5.

1.1 Разновидности тёплых полов
• Теплый электрический пол – это
кабельная система обогрева
повышенной надежности, которая
может использоваться и как
система комфортного обогрева
пола, и как основная система
отопления.
• Водяной тёплый пол (ВТП) — это
современная, высокоэффективная
технология отопления вашего
дома, использующая поверхность
пола в качестве идеального
источника распределения тепла.

6.

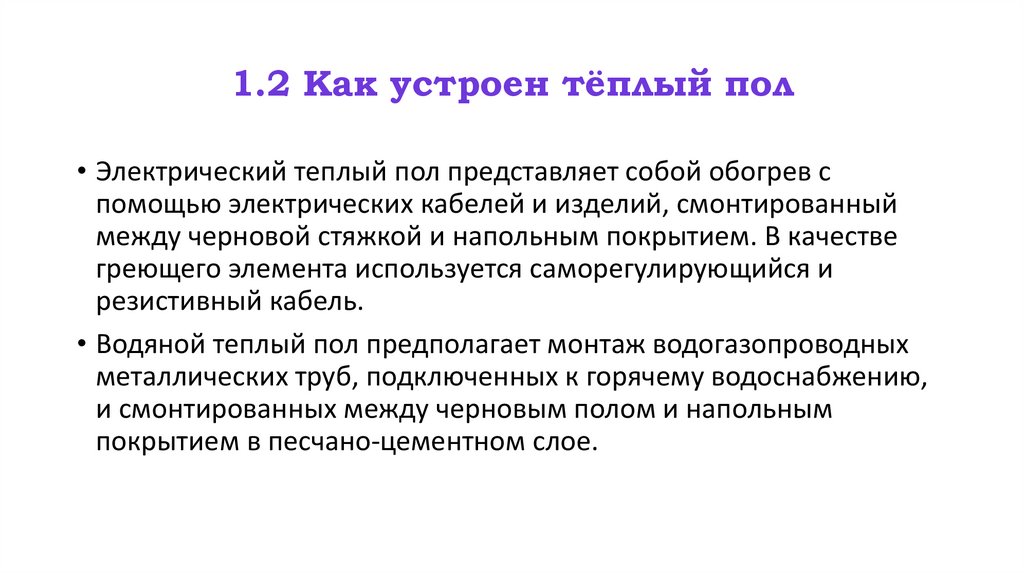

1.2 Как устроен тёплый пол
• Электрический теплый пол представляет собой обогрев с
помощью электрических кабелей и изделий, смонтированный
между черновой стяжкой и напольным покрытием. В качестве
греющего элемента используется саморегулирующийся и
резистивный кабель.
• Водяной теплый пол предполагает монтаж водогазопроводных
металлических труб, подключенных к горячему водоснабжению,
и смонтированных между черновым полом и напольным
покрытием в песчано-цементном слое.

7.

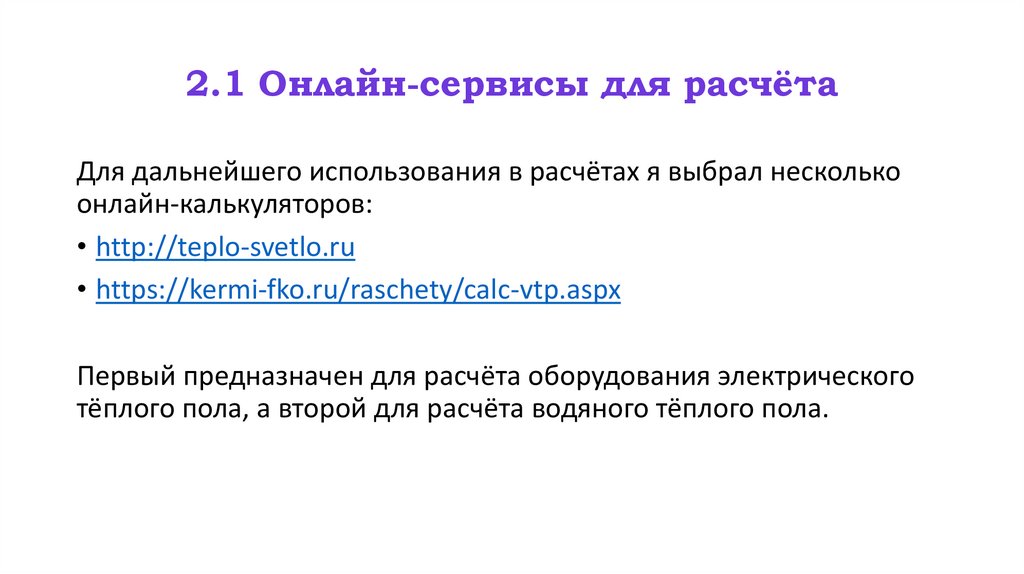

2.1 Онлайн-сервисы для расчёта
Для дальнейшего использования в расчётах я выбрал несколько
онлайн-калькуляторов:
• http://teplo-svetlo.ru
• https://kermi-fko.ru/raschety/calc-vtp.aspx
Первый предназначен для расчёта оборудования электрического
тёплого пола, а второй для расчёта водяного тёплого пола.

8.

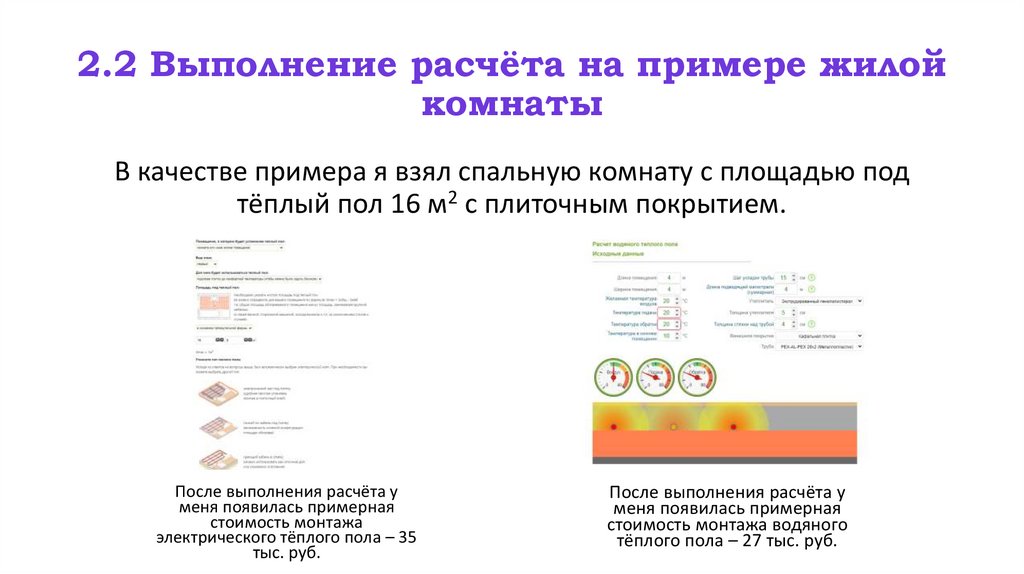

2.2 Выполнение расчёта на примере жилой
комнаты
В качестве примера я взял спальную комнату с площадью под
тёплый пол 16 м2 с плиточным покрытием.
После выполнения расчёта у
меня появилась примерная
стоимость монтажа
электрического тёплого пола – 35
тыс. руб.
После выполнения расчёта у
меня появилась примерная
стоимость монтажа водяного
тёплого пола – 27 тыс. руб.

9.

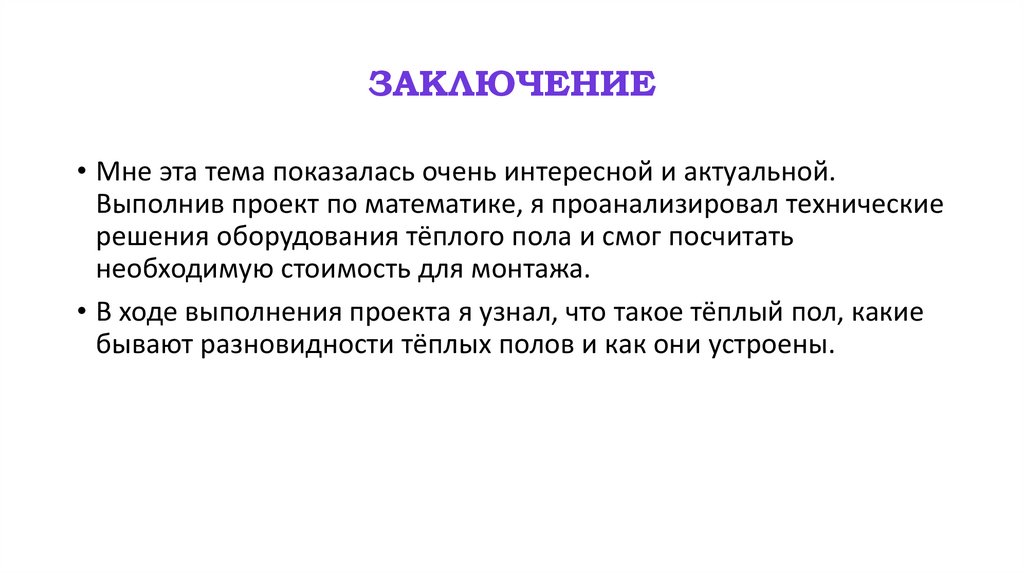

ЗАКЛЮЧЕНИЕ
• Мне эта тема показалась очень интересной и актуальной.
Выполнив проект по математике, я проанализировал технические
решения оборудования тёплого пола и смог посчитать
необходимую стоимость для монтажа.
• В ходе выполнения проекта я узнал, что такое тёплый пол, какие
бывают разновидности тёплых полов и как они устроены.

10.

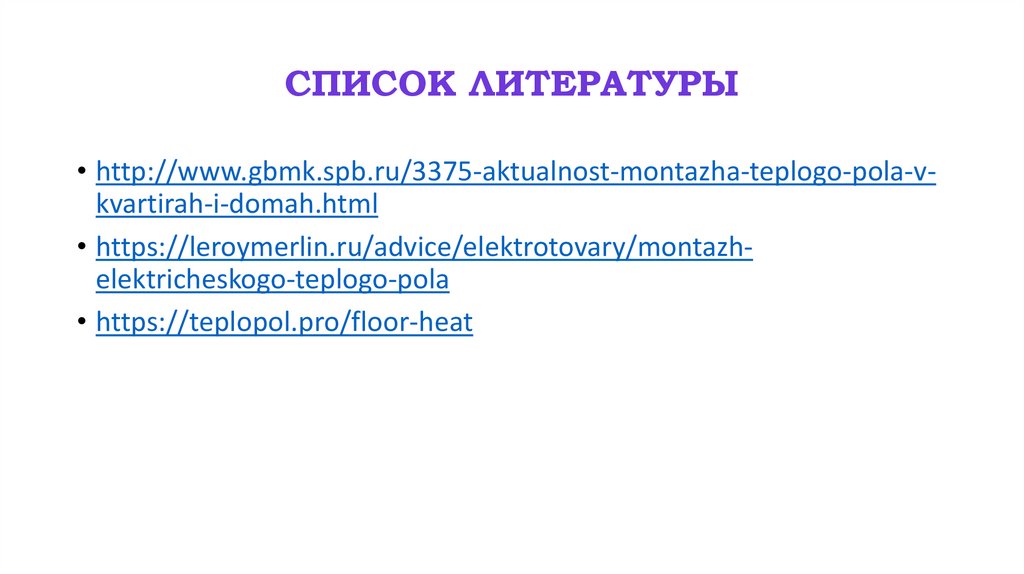

СПИСОК ЛИТЕРАТУРЫ
• http://www.gbmk.spb.ru/3375-aktualnost-montazha-teplogo-pola-vkvartirah-i-domah.html
• https://leroymerlin.ru/advice/elektrotovary/montazhelektricheskogo-teplogo-pola
• https://teplopol.pro/floor-heat

11.

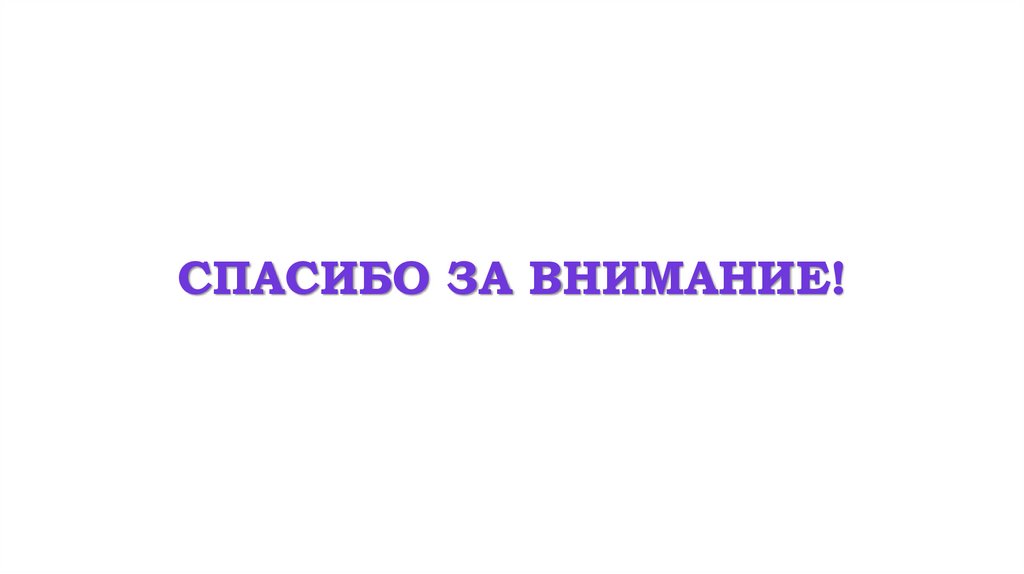

СПАСИБО ЗА ВНИМАНИЕ!
