Существующая структурная схема прохождения трафика APPS

1.

Существующая структурная схема прохождения трафика
APPS
(F.IMS)
U2020 (Система
управления)
HSS
(ATCA)
UMG (32/25/160)
SBC (2600, 2900)
GPON
ODN
CSC
(ATCA)
ATS
(ATCA)
SX (CPCI)
MSX (ATCA)
BRAS
Уровень
приложений
Уровень
коммутации
Уровень
агрегации
DSLAM
Copper
Уровень
доступа

2.

• Этап 1 – Запуск MVNO на базе IMS-ядра РУП «Белтелеком» (2022)
Фиксированный домен
Мобильный домен
Добавляются:
HSS
(ATCA)
UMG (32/256/160)
APPS
(F.IMS)
U2020 (F.IMS +
MVNO)
CSC
(ATCA)
ATS
(ATCA)
HSS,
DNS,
ENUM
CSC
(Cloud)
ATS
(Cloud)
Необходимо обновить:
SX (CPCI) MSX (ATCA)
SBC (2600,
2900)
BRAS
GPON
DSLAM
ePDG (Cloud)
ODN
Copper
4G (MNO)
Облачное ядро для мобильных сервисов и
предоставления фиксированной телефонии
новым абонентам (CSC, ATS, SDM). CSC будет
работать в режиме «hybrid pool» с
существующим CSC (ATCA);
Cloud EPS и Cloud ePDG для MBB и VoWiFi;
EPS (Cloud)
2G (MNO)
3G (MNO)
U2020 – для поддержки мобильных сетевых
элементов;
UMGs (SSM-160) – для интеграции;
SBCs (пара SE2900) для поддержки VoLTE
сервисов и IWF функции;

3.

• Этап 1 – Запуск MVNO на базе IMS-ядра РУП «Белтелеком» (2022)
Фиксированный домен
Мобильный домен
Добавляются:
HSS
(ATCA)
UMG (32/256/160)
APPS
(F.IMS)
U2020 (F.IMS +
MVNO)
CSC
(ATCA)
ATS
(ATCA)
HSS,
DNS,
ENUM
CSC
(Cloud)
ATS
(Cloud)
Необходимо обновить:
SX (CPCI) MSX (ATCA)
SBC (2600,
2900)
BRAS
GPON
DSLAM
ePDG (Cloud)
ODN
Copper
4G (MNO)
Облачное ядро для мобильных сервисов и
предоставления фиксированной телефонии
новым абонентам (CSC, ATS, SDM). CSC будет
работать в режиме «hybrid pool» с
существующим CSC (ATCA);
Cloud EPS и Cloud ePDG для MBB и VoWiFi;
EPS (Cloud)
2G (MNO)
3G (MNO)
U2020 – для поддержки мобильных сетевых
элементов;
UMGs (SSM-160) – для интеграции;
SBCs (пара SE2900) для поддержки VoLTE
сервисов и IWF функции;

4.

• Структурная схема построения сети LTE
E-UTRAN (LTE) – сеть радиодоступа 4G
EPC (Evolved Packet Core) – опорная пакетная сеть 4G
*Для передачи данных (авторизация/аутентификация) возможно использование существующей
подсистемы BRAS/BNG или использование функционала S/P GW

5.

• Этап 2 – миграция к FMC – 2023-2024
Фиксированный
домен
Мобильный
домен
Конвергентное ядро
APPS
(F.IMS)
U2020 (F.IMS +
MVNO+FMC)
Миграция
Добавляются:
Cloud SBC вместо старых SE2600/SE2900;
Необходимо обновить:
HSS
(ATCA)
UMG (S160)
CSC
(ATCA)
SX (CPCI)
ATS
(ATCA)
HSS,
DNS,
ENUM
ATS
(Cloud)
CSC
(Cloud)
MSX (ATCA)
SBC (2600,
2900)
BRAS
SBC (2980, Cloud)
GPON
DSLAM
ePDG (Cloud)
ODN
Copper
4G
EPS
2G
3G
CSC, ATS, SDM – перенос абонентской базы с
ATCA на Cloud Core;

6.

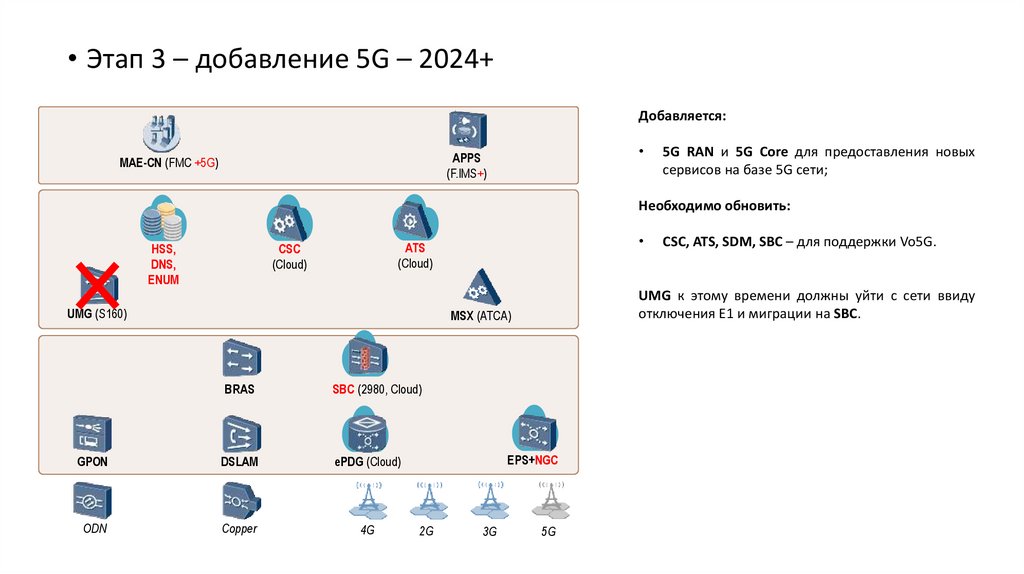

• Этап 3 – добавление 5G – 2024+
Добавляется:
APPS
(F.IMS+)
MAE-CN (FMC +5G)
5G RAN и 5G Core для предоставления новых
сервисов на базе 5G сети;
Необходимо обновить:
HSS,
DNS,
ENUM
ATS
(Cloud)
CSC
(Cloud)
UMG (S160)
UMG к этому времени должны уйти с сети ввиду
отключения E1 и миграции на SBC.
MSX (ATCA)
BRAS
SBC (2980, Cloud)
GPON
DSLAM
ePDG (Cloud)
ODN
Copper
4G
EPS+NGC
2G
3G
CSC, ATS, SDM, SBC – для поддержки Vo5G.
5G
