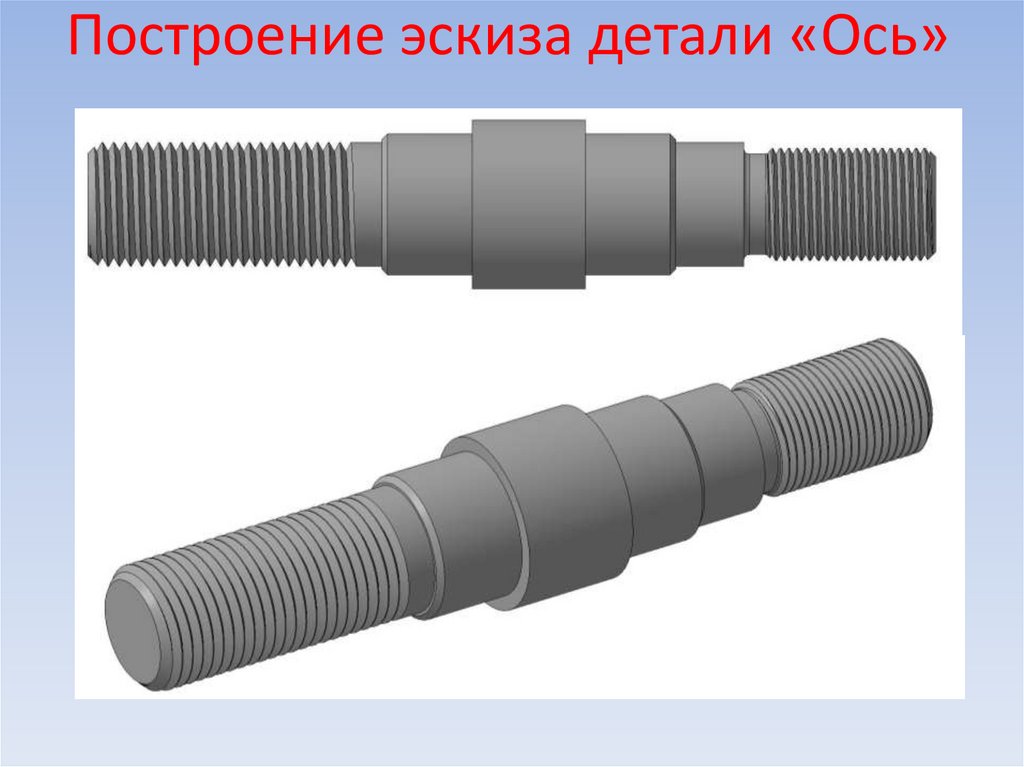

Построение эскиза детали «Ось»

1.

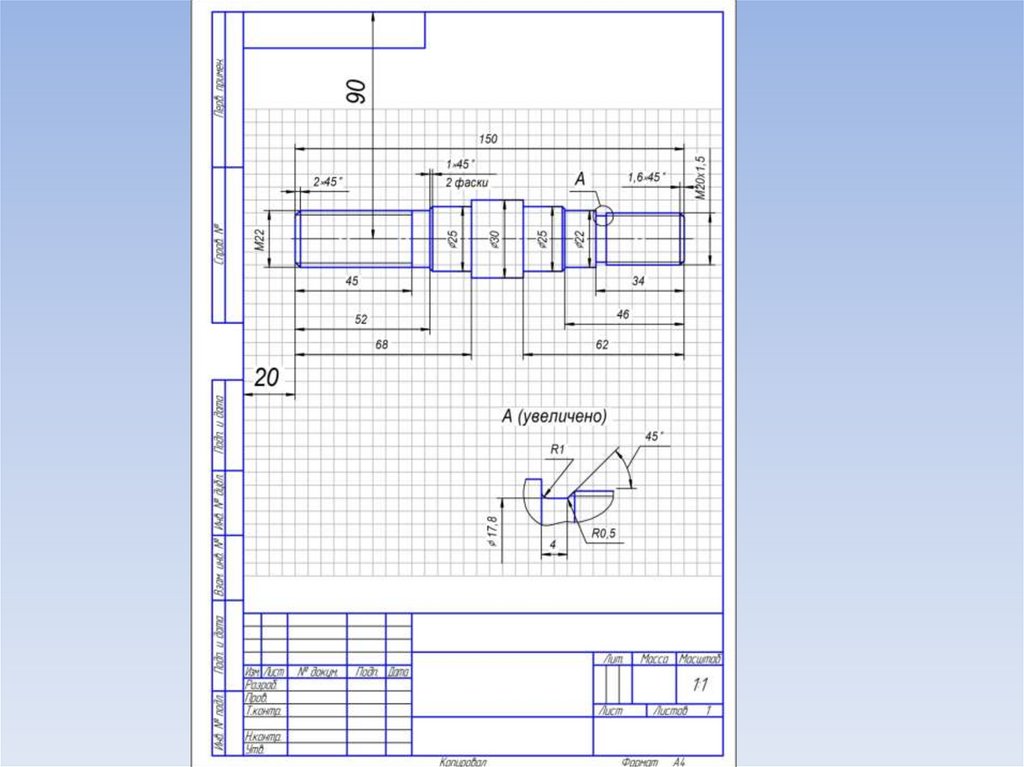

Построение эскиза детали «Ось»

2.

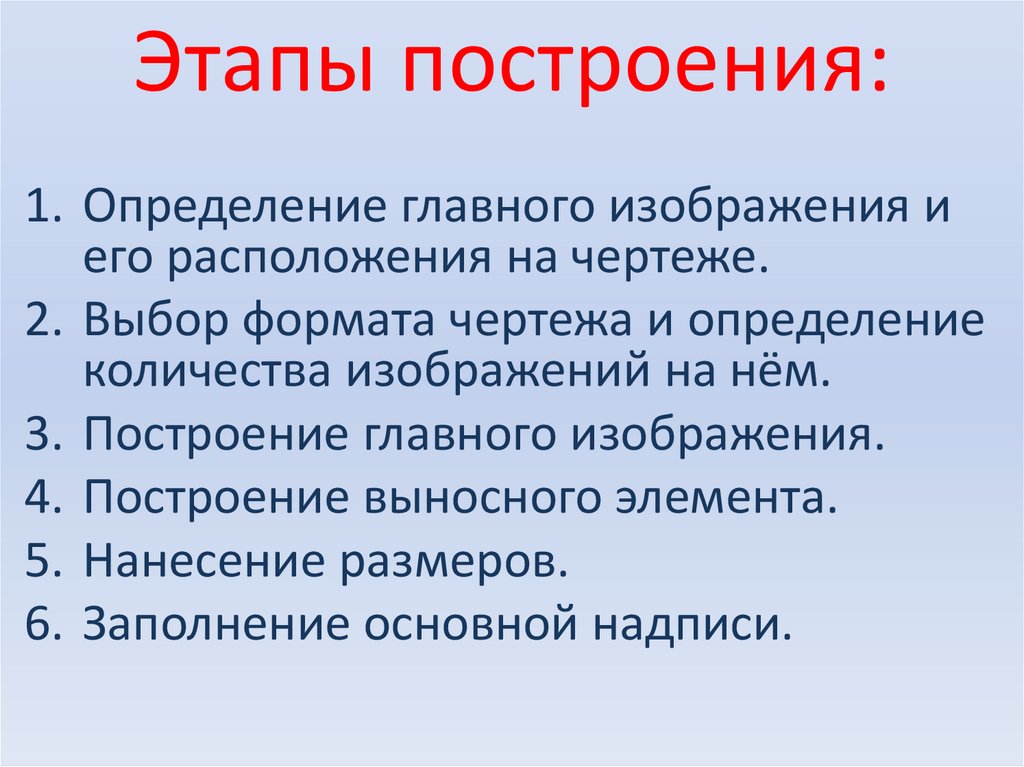

Этапы построения:
1. Определение главного изображения и
его расположения на чертеже.
2. Выбор формата чертежа и определение
количества изображений на нём.
3. Построение главного изображения.
4. Построение выносного элемента.
5. Нанесение размеров.

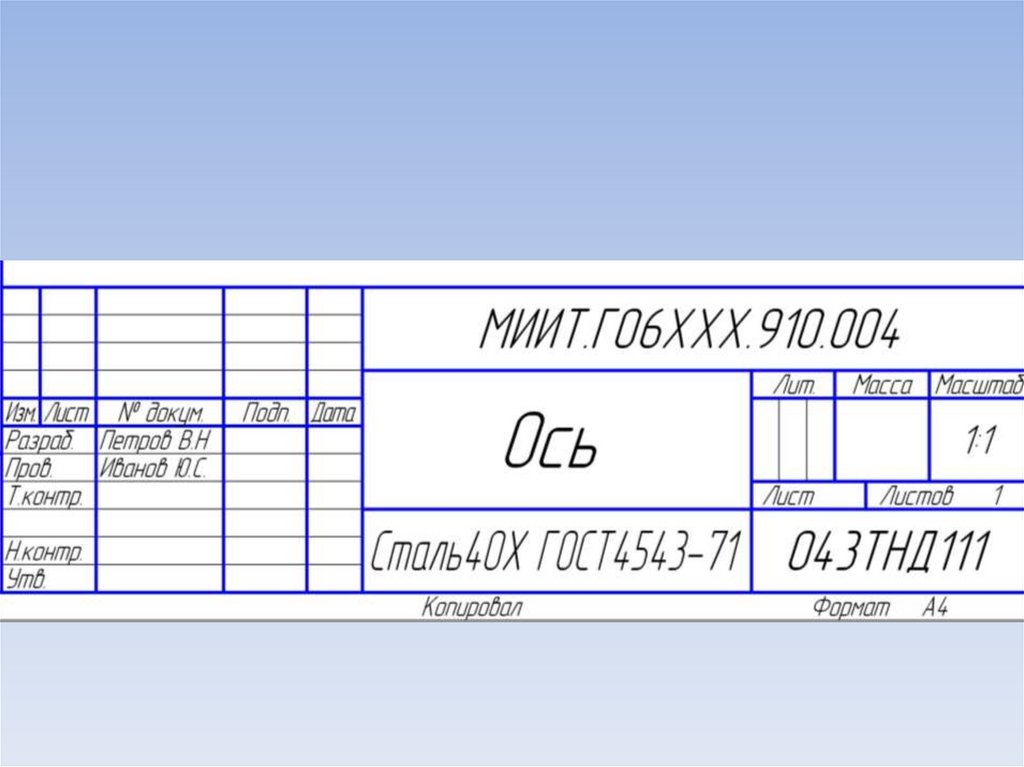

6. Заполнение основной надписи.

3.

4.

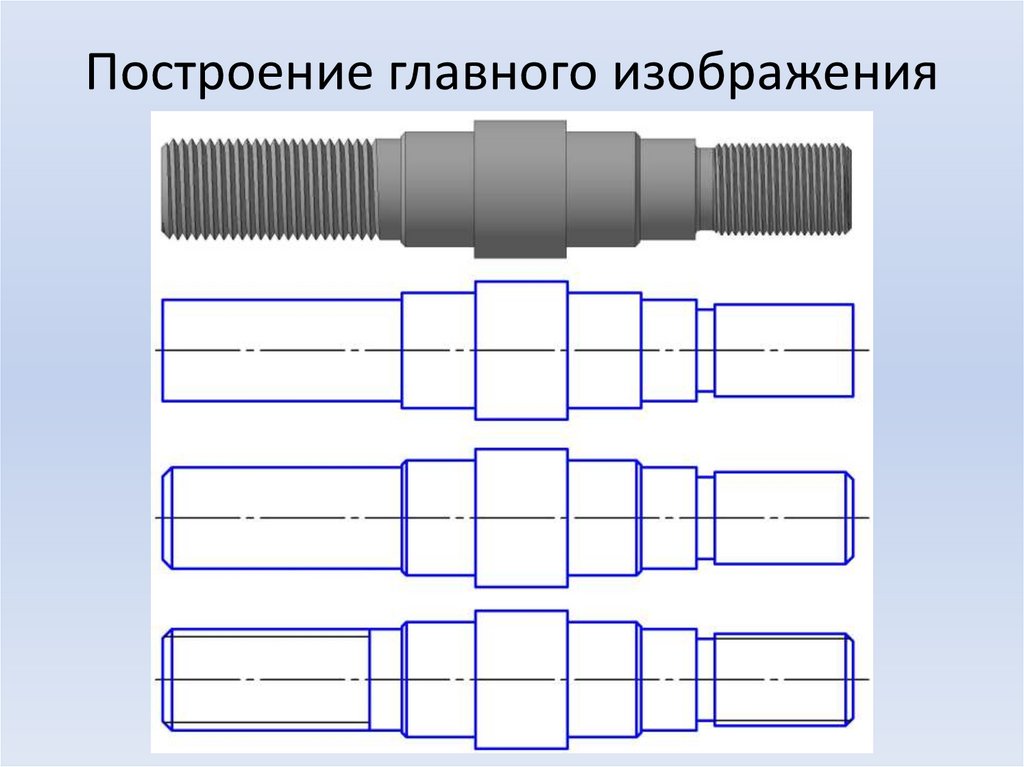

Построение главного изображения

5.

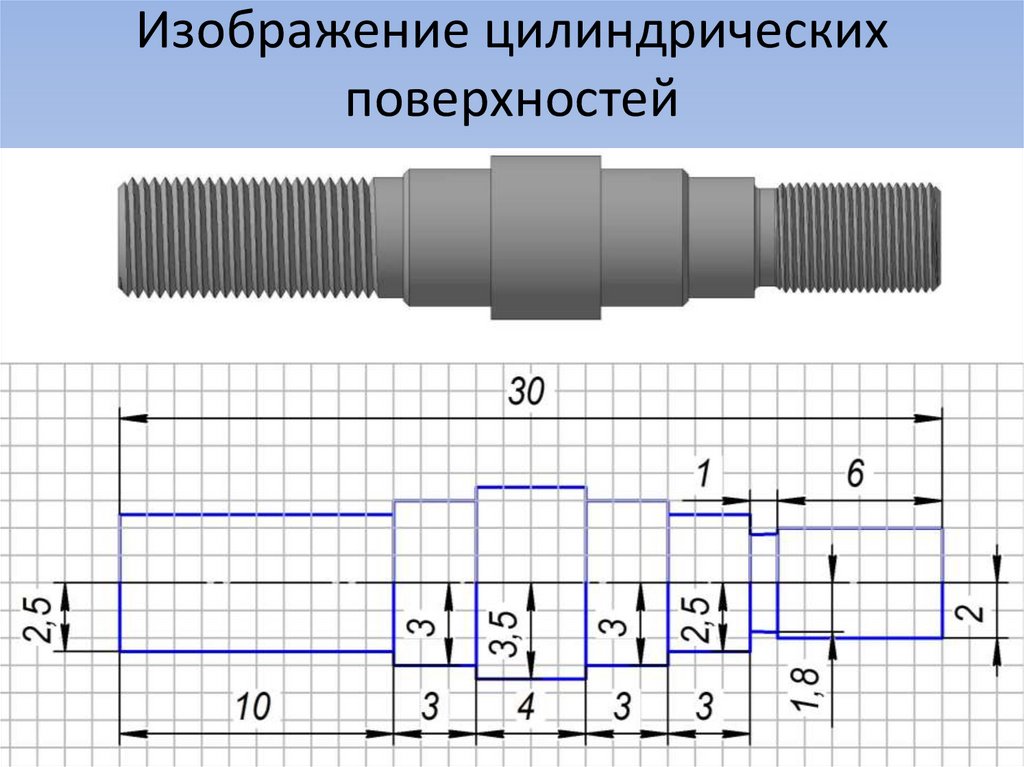

Изображение цилиндрических
поверхностей

6.

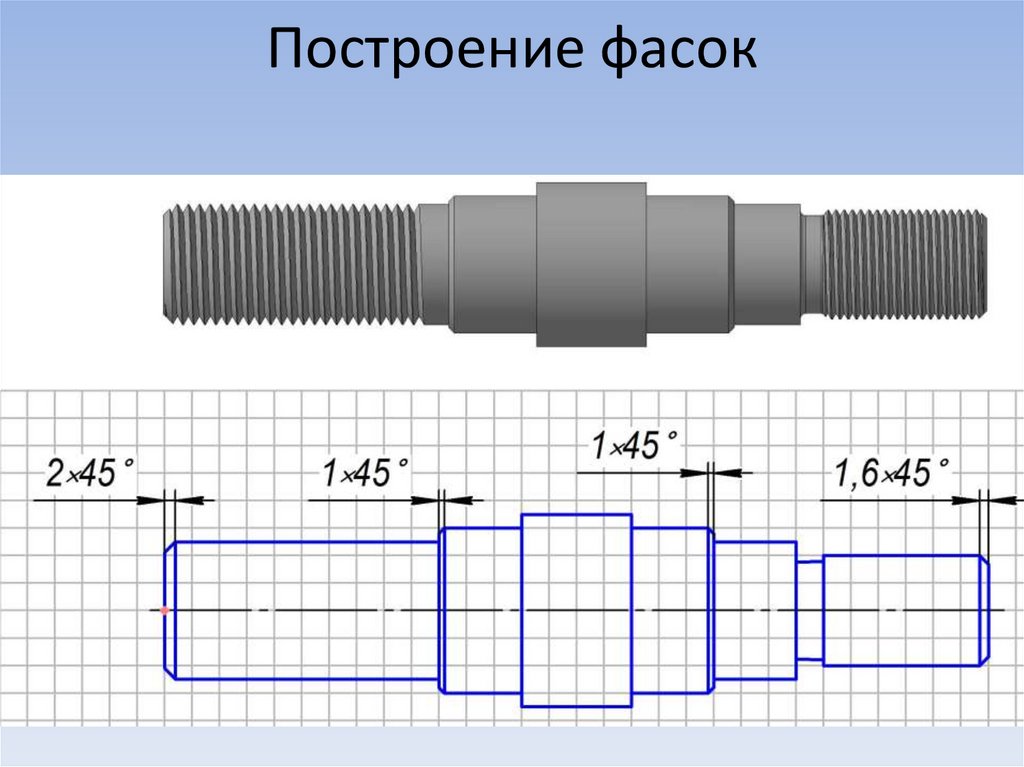

Построение фасок

7.

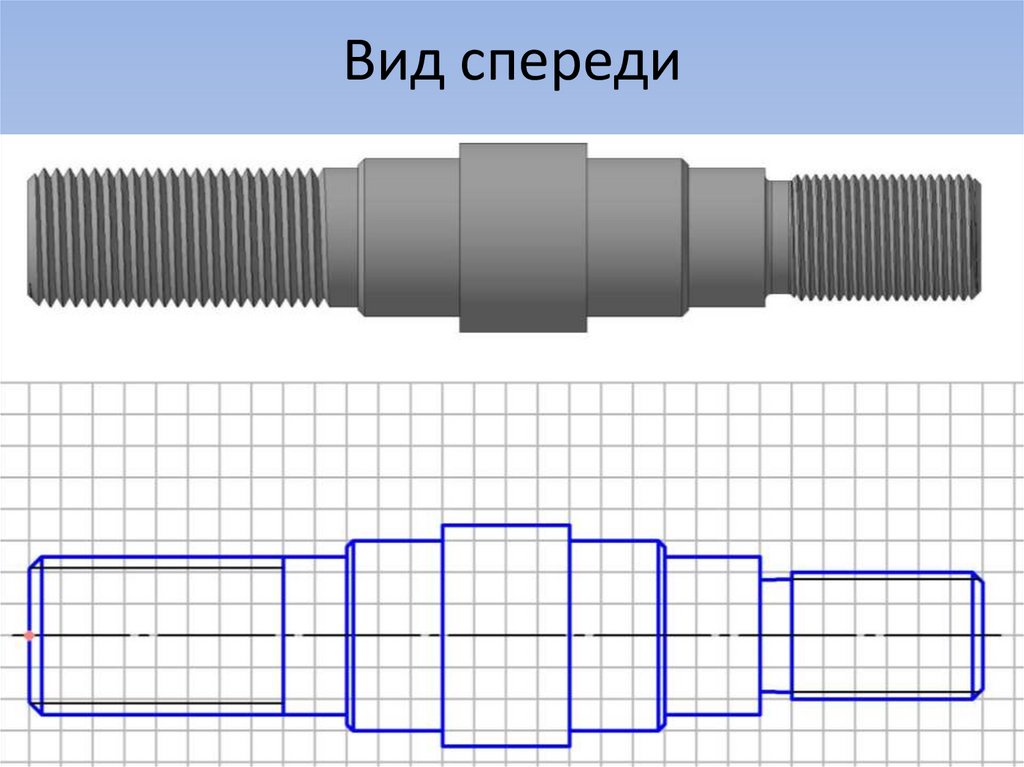

Вид спереди

8.

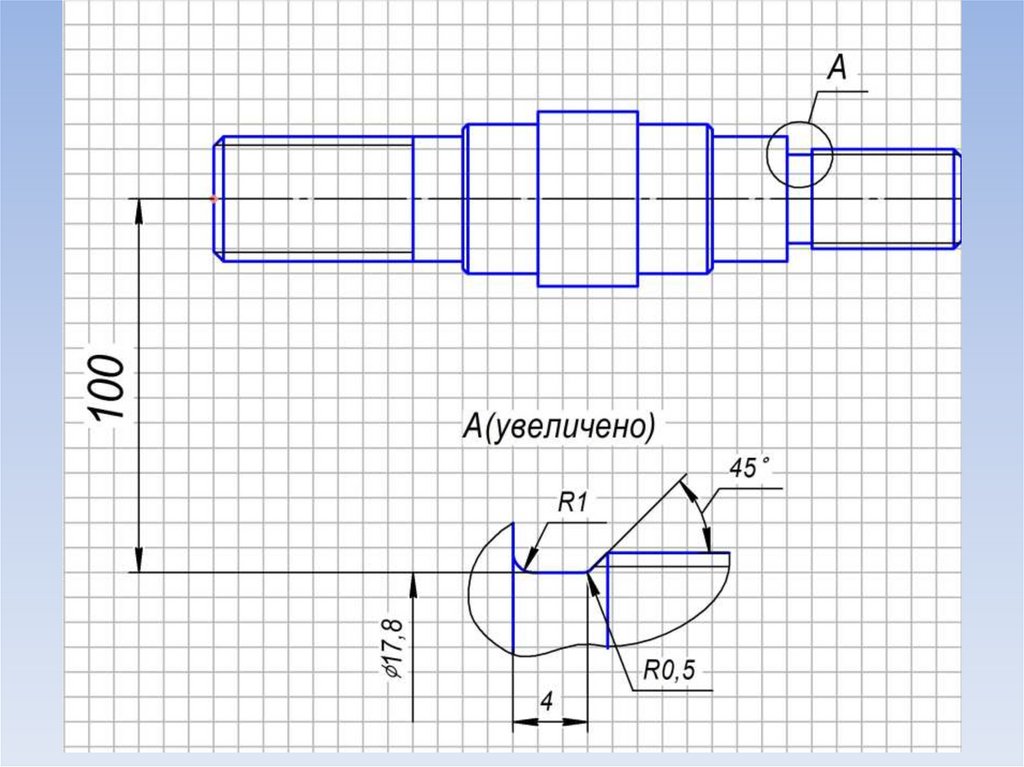

Выносной элемент

9.

10.

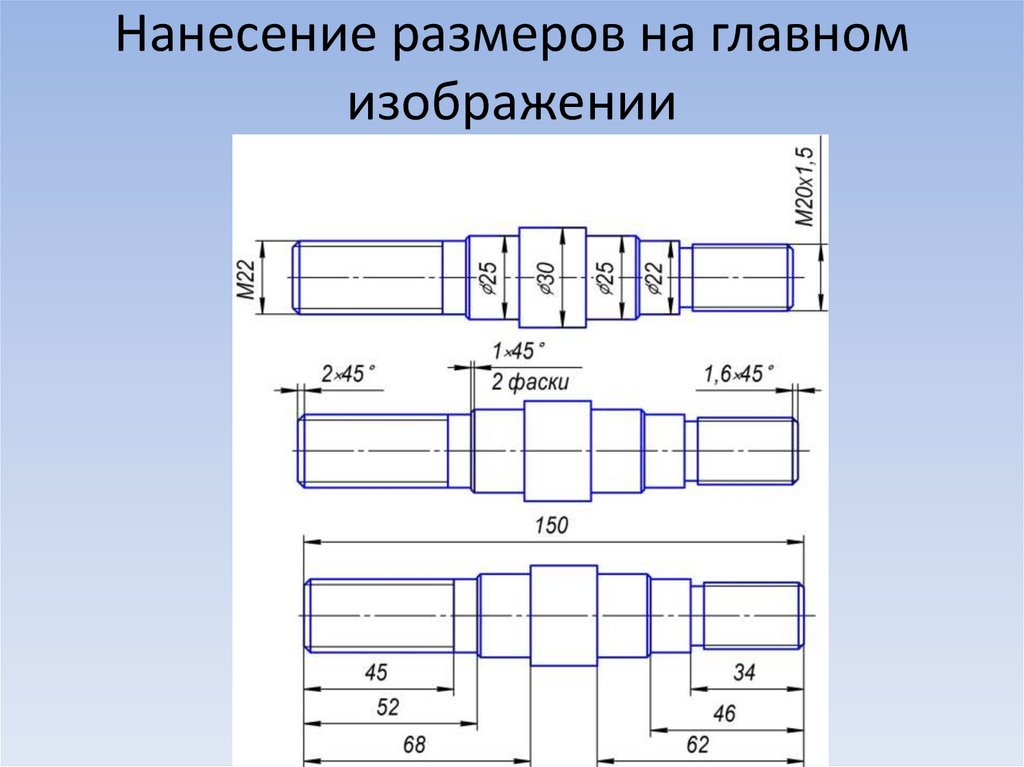

Нанесение размеров на главном
изображении
