Контекстная диаграмма и декомпозиция первого уровня процесса функционирования информационной системы

1.

Контекстная диаграмма и декомпозиция
первого уровня процесса
функционирования информационной
системы
Работу выполнила: студент 2 курса
3 группы
Зенкина Анастасия
Вариант 10

2.

Задание:
• 2.
Постройте контекстную диаграмму и декомпозицию первого уровня процесса
функционирования приведённой ниже информационной системы. Создайте схему
базы данных ИС, которая бы отвечала на поставленные вопросы.
• Информационная система бухгалтерии содержит информацию о сотрудниках,
отделах и отпусках. Один сотрудник должен принадлежать одному подразделению.
Сотрудники имеют разное количество дней отпуска. Сотрудник может брать
несколько отпусков за год.
• Типичными для информационной системы являются вопросы:
•
Кто из сотрудников сейчас в отпуске.
•
Сколько всего дней были сотрудники в отпуске в этом году.
•
У кого из сотрудников средняя продолжительность отпуска ниже, чем средняя
продолжительность отпуска по отделу.
•
Отчет о количестве неиспользованных дней отпуска у сотрудников.
•
В каком из отделов сейчас больше всего человек в отпусках.
•
В каких месяцах предпочитают брать отпуска начальники отделов.

3.

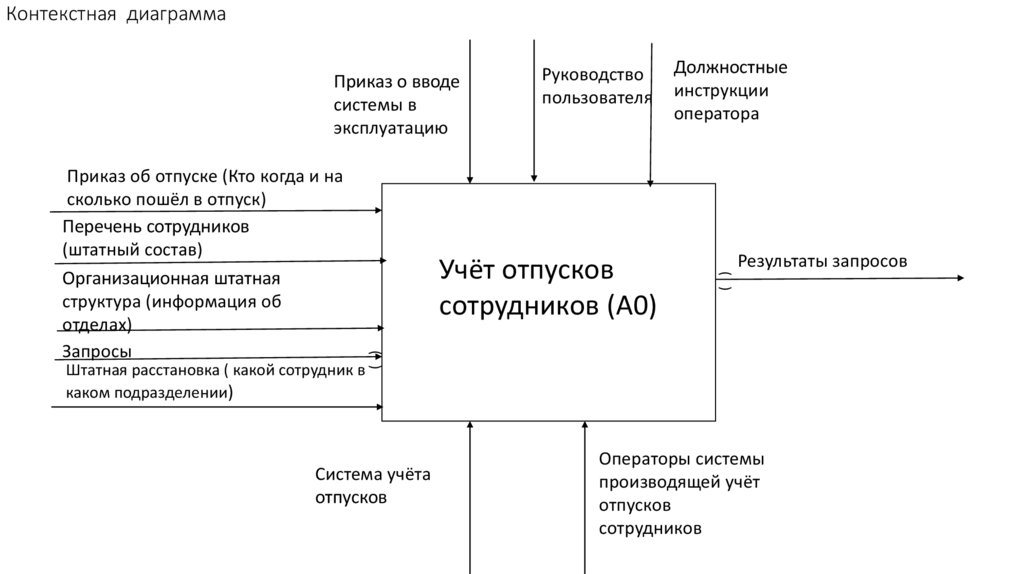

Контекстная диаграмма
Приказ о вводе
системы в
эксплуатацию
( )
Штатная расстановка ( какой сотрудник в
каком подразделении)
Учёт отпусков
сотрудников (А0)
Должностные
инструкции
оператора
Результаты запросов
( )
Приказ об отпуске (Кто когда и на
сколько пошёл в отпуск)
Перечень сотрудников
(штатный состав)
Организационная штатная
структура (информация об
отделах)
Запросы
Руководство
пользователя
Система учёта
отпусков
Операторы системы
производящей учёт
отпусков
сотрудников

4.

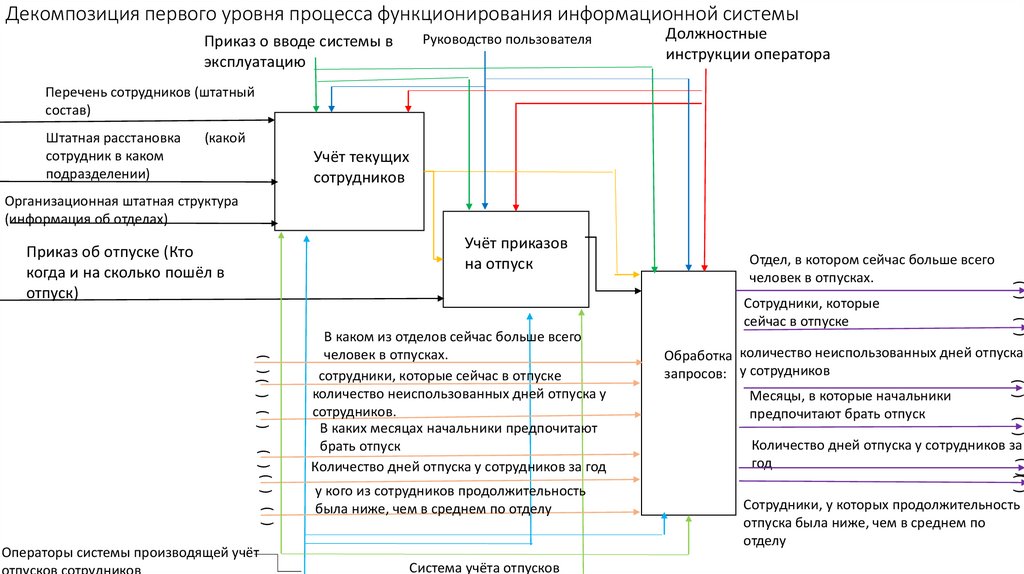

Декомпозиция первого уровня процесса функционирования информационной системы
Руководство пользователя
Приказ о вводе системы в
эксплуатацию
Должностные
инструкции оператора
Перечень сотрудников (штатный
состав)
Штатная расстановка
сотрудник в каком
подразделении)
(какой
Учёт текущих
сотрудников
Организационная штатная структура
(информация об отделах)
Учёт приказов
на отпуск
Отдел, в котором сейчас больше всего
человек в отпусках.
Количество дней отпуска у сотрудников за
год
( )( )
Система учёта отпусков
( )
( )( ) ( )
у кого из сотрудников продолжительность
была ниже, чем в среднем по отделу
Обработка количество неиспользованных дней отпуска
запросов: у сотрудников
Месяцы, в которые начальники
предпочитают брать отпуск
( )
( )( ) ( )
Операторы системы производящей учёт
отпусков сотрудников
В каком из отделов сейчас больше всего
человек в отпусках.
сотрудники, которые сейчас в отпуске
количество неиспользованных дней отпуска у
сотрудников.
В каких месяцах начальники предпочитают
брать отпуск
Количество дней отпуска у сотрудников за год
( )
Сотрудники, которые
сейчас в отпуске
( )
Приказ об отпуске (Кто
когда и на сколько пошёл в
отпуск)
Сотрудники, у которых продолжительность
отпуска была ниже, чем в среднем по
отделу
