Машинно-зависимые языки программирования. Лекция 2

1.

Машинно-зависимые языки
программирования.
Лекция 2

2.

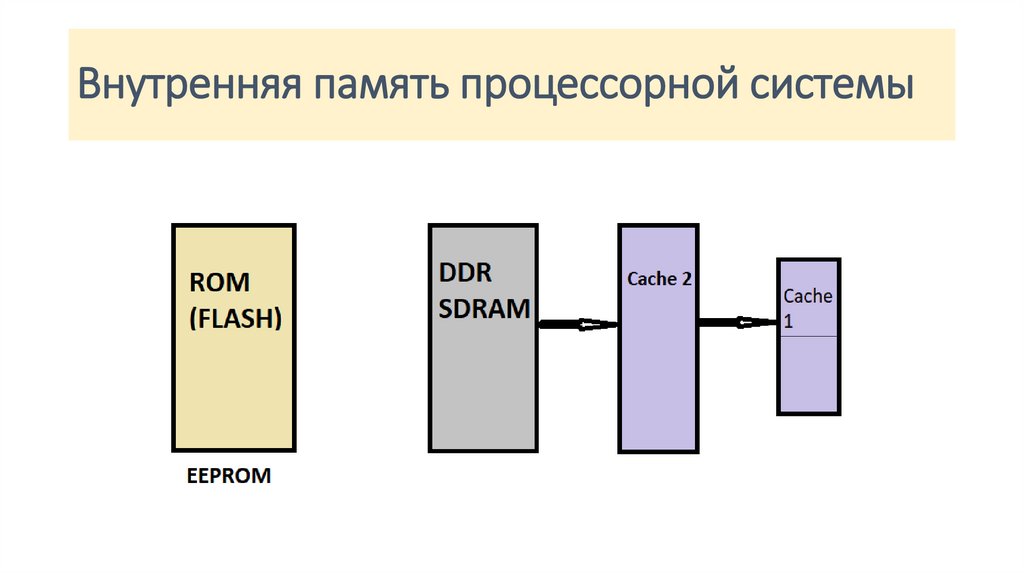

Внутренняя память процессорной системы

3.

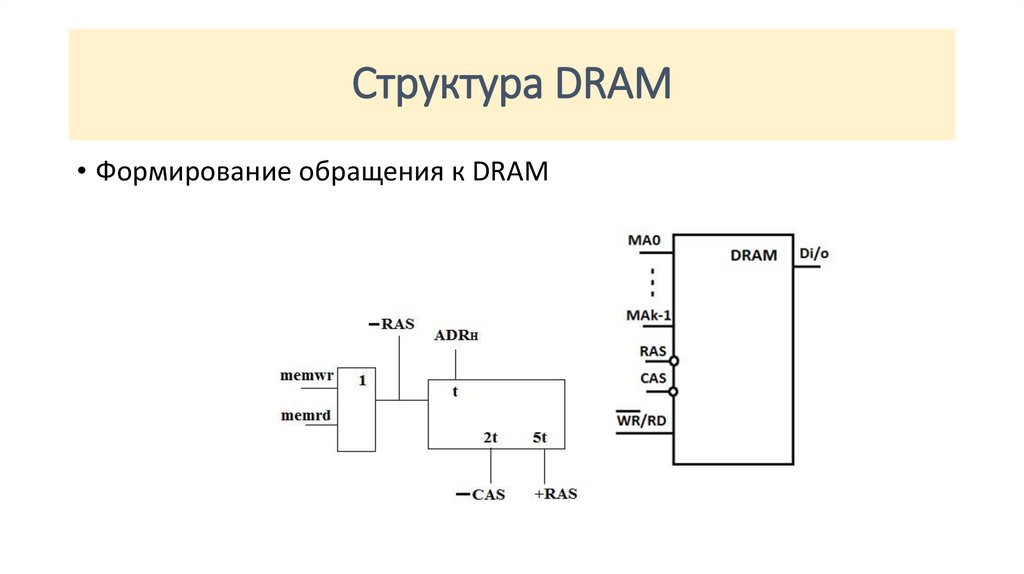

Структура DRAM
• Формирование обращения к DRAM

4.

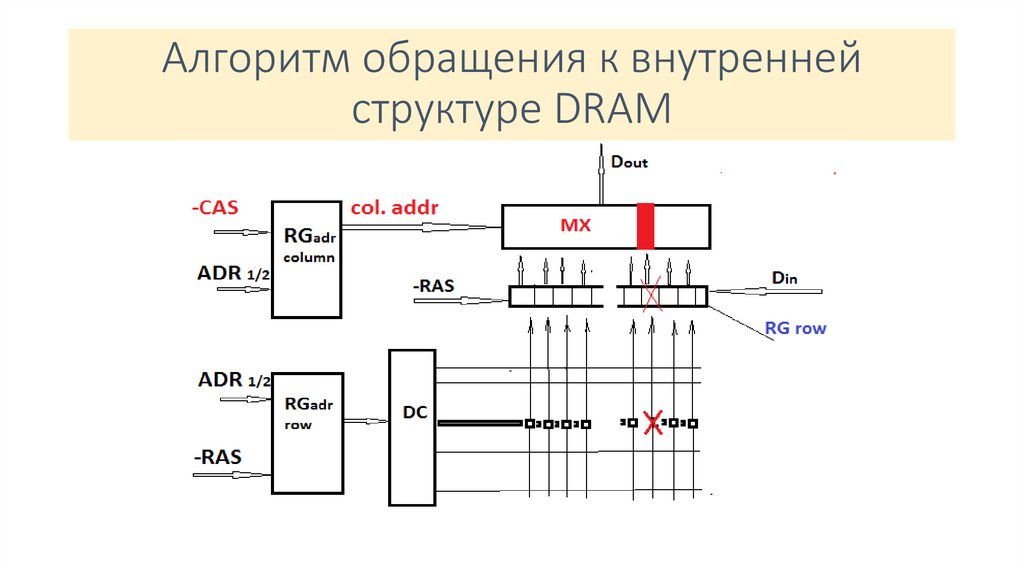

Алгоритм обращения к внутренней
структуре DRAM

5.

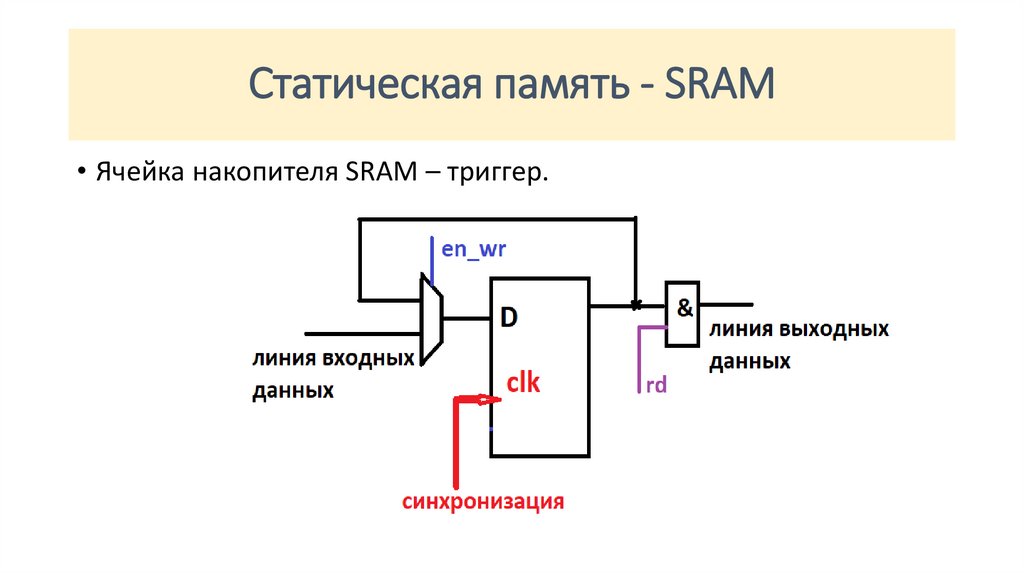

Статическая память - SRAM
• Ячейка накопителя SRAM – триггер.

6.

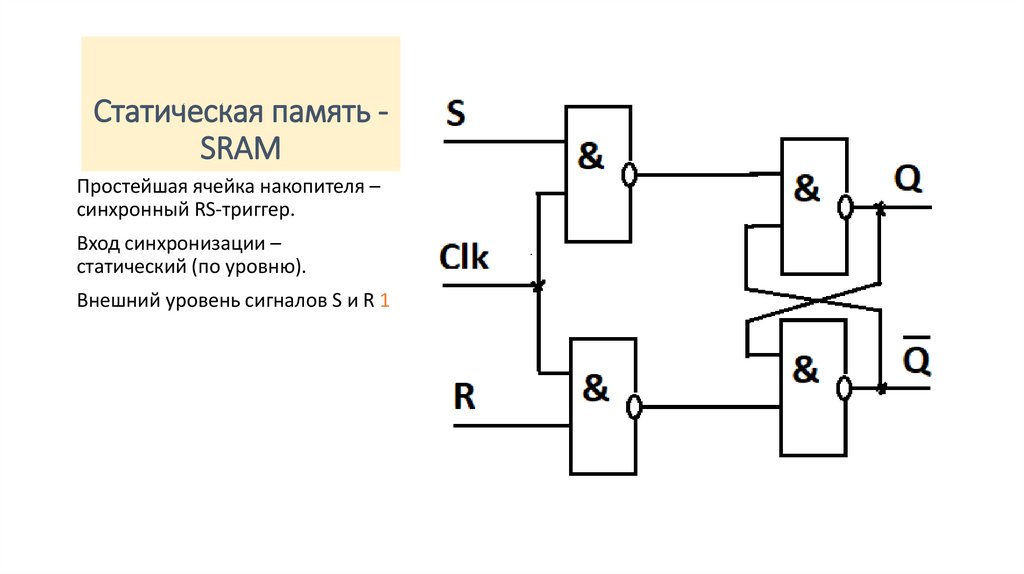

Статическая память SRAM
Простейшая ячейка накопителя –
синхронный RS-триггер.
Вход синхронизации –
статический (по уровню).
Внешний уровень сигналов S и R 1

7.

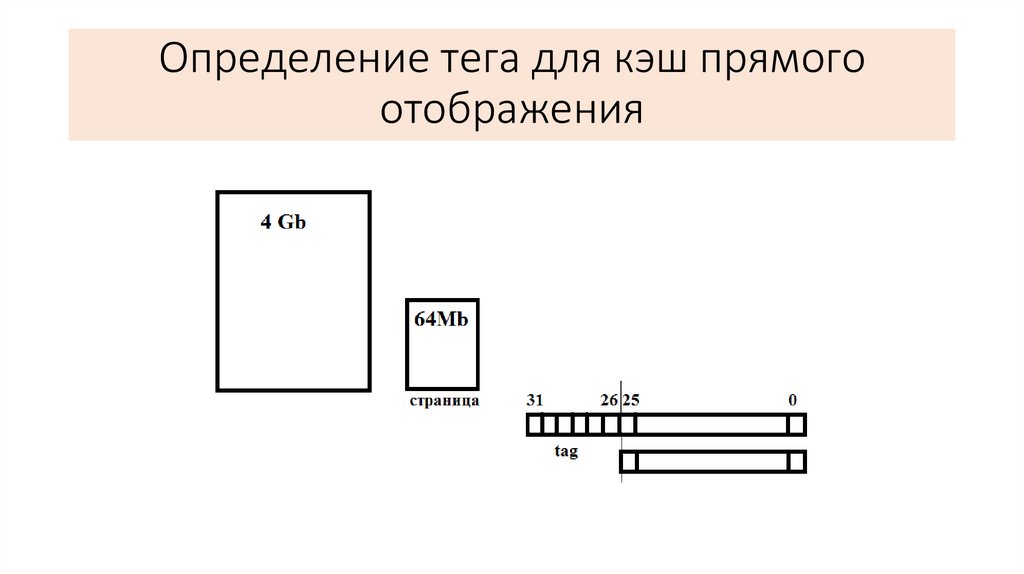

Определение тега для кэш прямого
отображения

8.

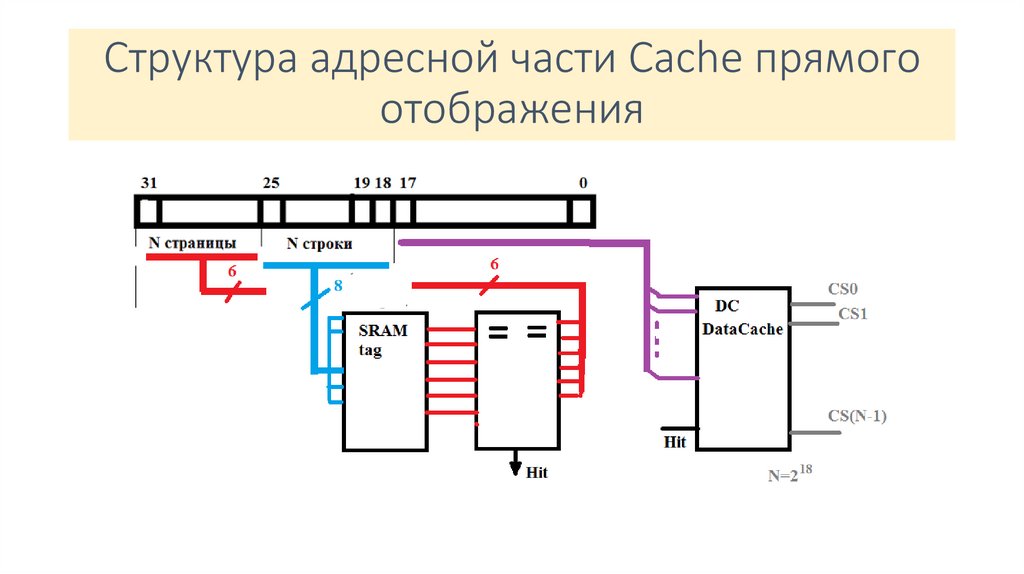

Структура адресной части Cache прямого
отображения

9.

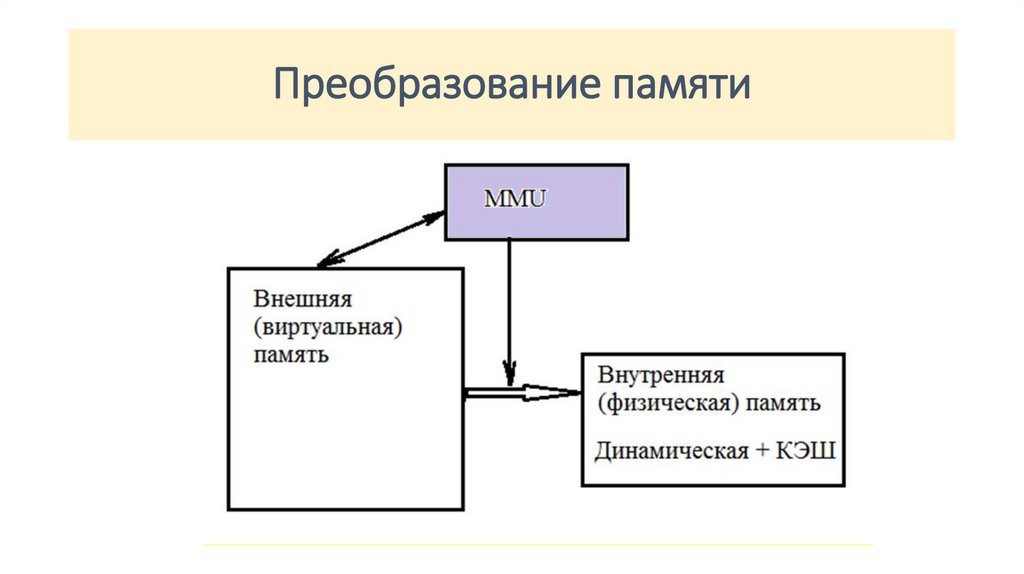

Преобразование памяти

10.

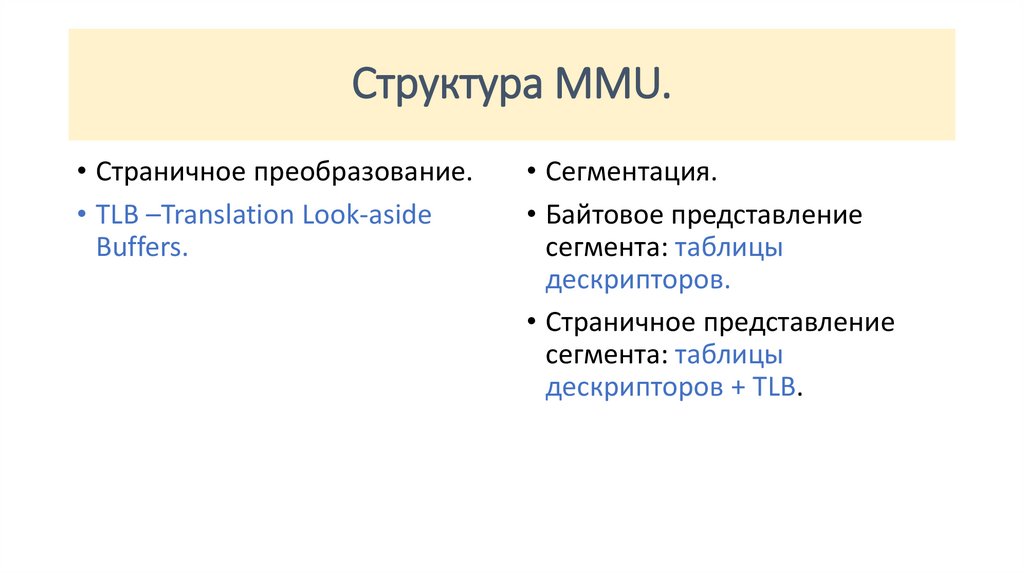

Структура MMU.
• Страничное преобразование.
• TLB –Translation Look-aside
Buffers.
• Сегментация.
• Байтовое представление
сегмента: таблицы
дескрипторов.
• Страничное представление
сегмента: таблицы
дескрипторов + TLB.

11.

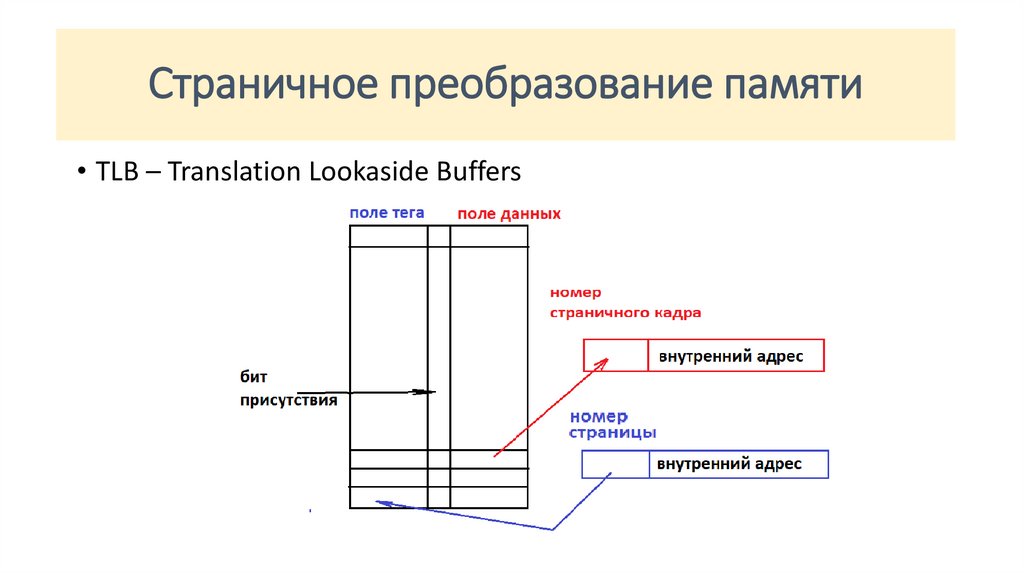

Страничное преобразование памяти
• TLB – Translation Lookaside Buffers
