Разновидность чертежей

1.

2.

3.

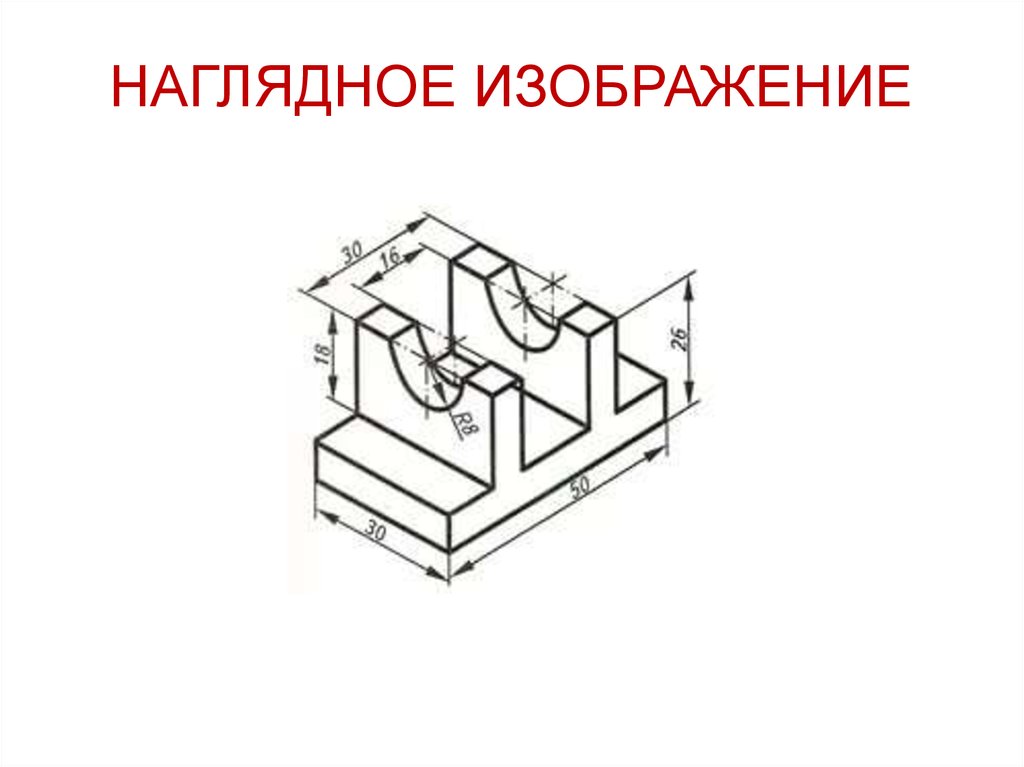

НАГЛЯДНОЕ ИЗОБРАЖЕНИЕ

4. Технический рисунок

5. Эскиз

*Эскиз

6. Схема

7.

8.

9.

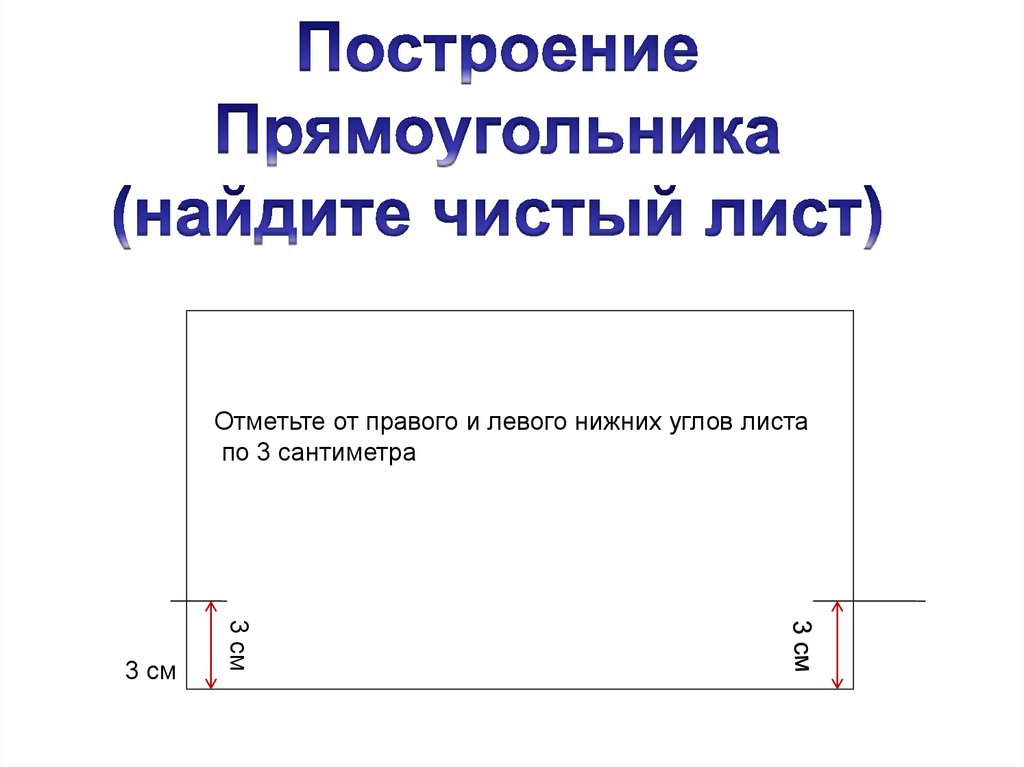

Отметьте от правого и левого нижних углов листа
по 3 сантиметра
3 см
3 см

10.

Проведите с помошью линейки
тонкую линию от отметки до отметки
3 см
3 см

11.

Сделайте отметку на линии на
расстоянии 5 сантиметров от края листа
5 см

12.

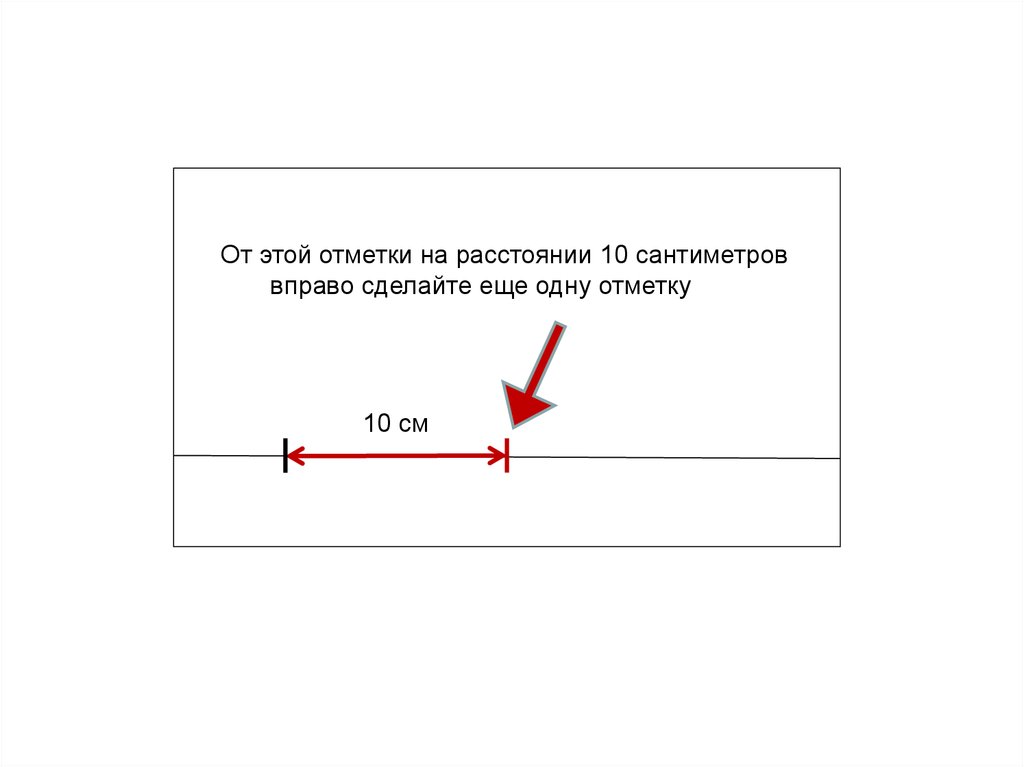

От этой отметки на расстоянии 10 сантиметров
вправо сделайте еще одну отметку
10 см

13.

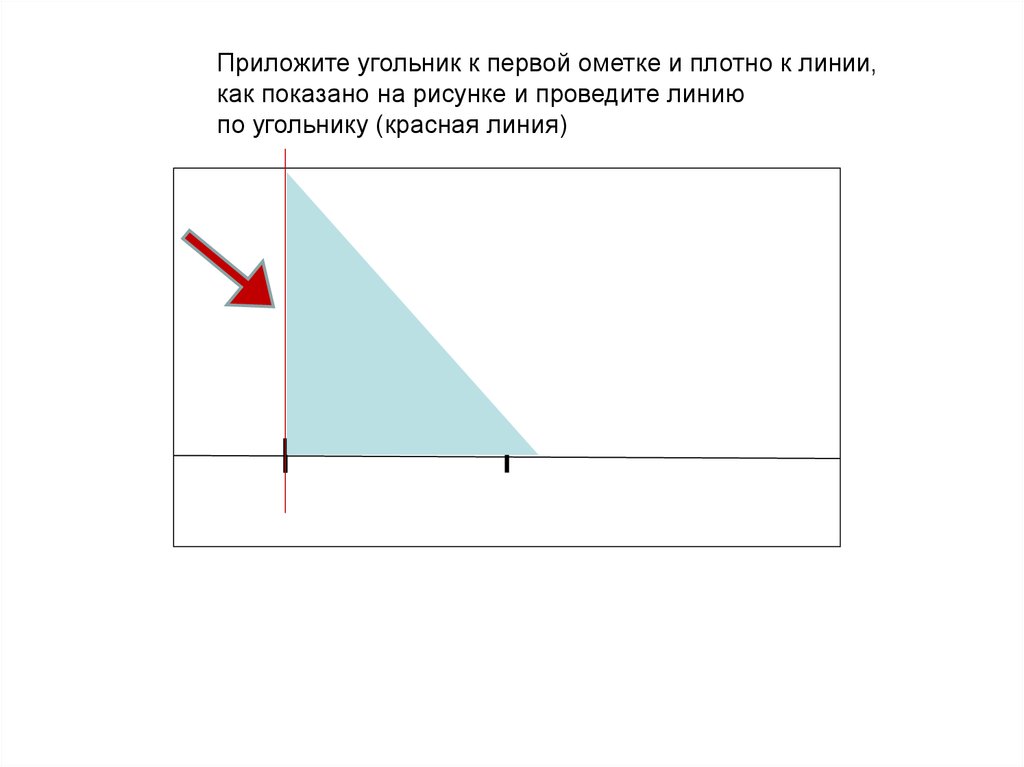

Приложите угольник к первой ометке и плотно к линии,
как показано на рисунке и проведите линию
по угольнику (красная линия)
10 см

14.

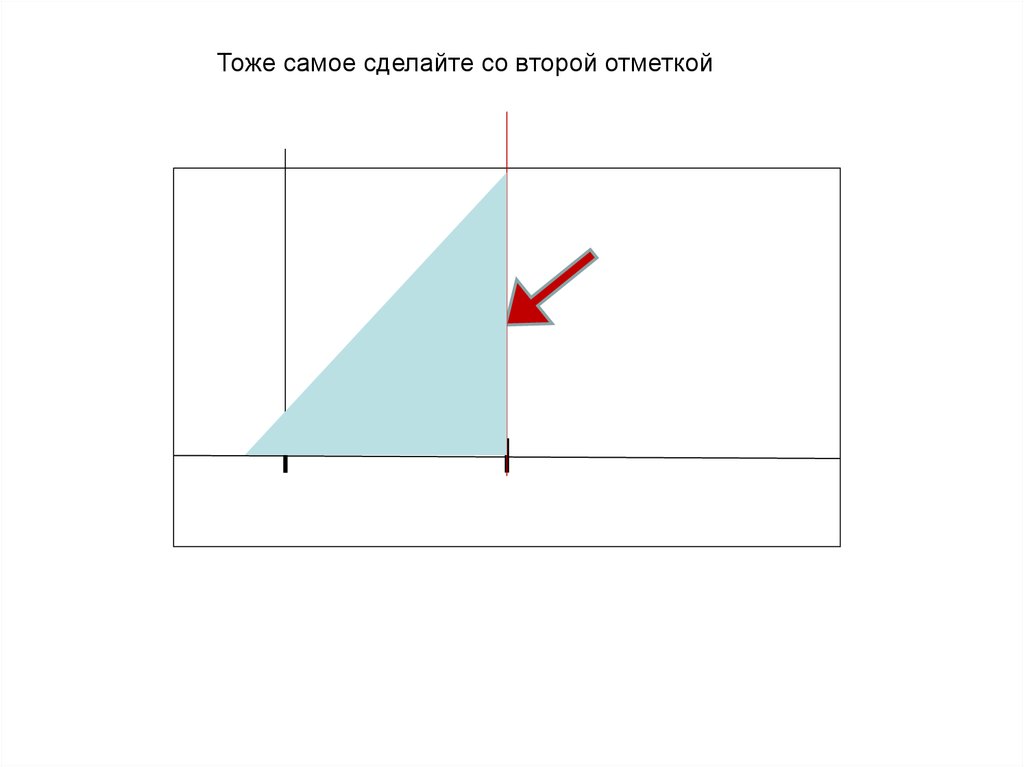

Тоже самое сделайте со второй отметкой
10 см

15.

8 см
8 см

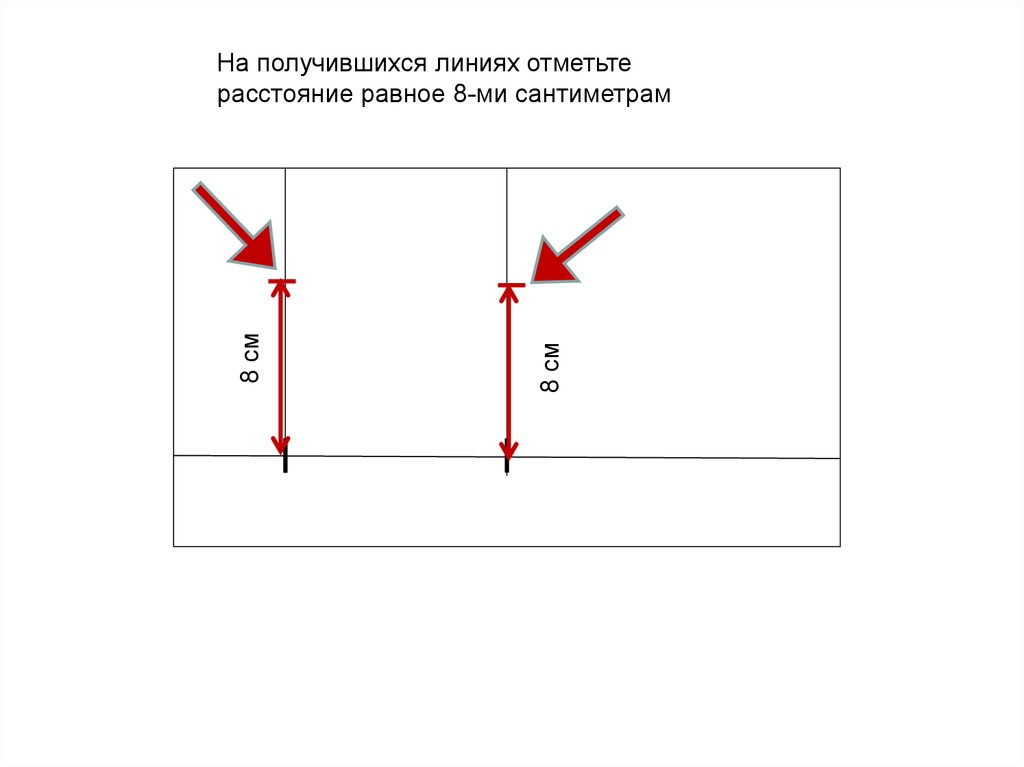

На получившихся линиях отметьте
расстояние равное 8-ми сантиметрам

16.

С помощью линейки проведите по отметкам
тонкую линию

17.

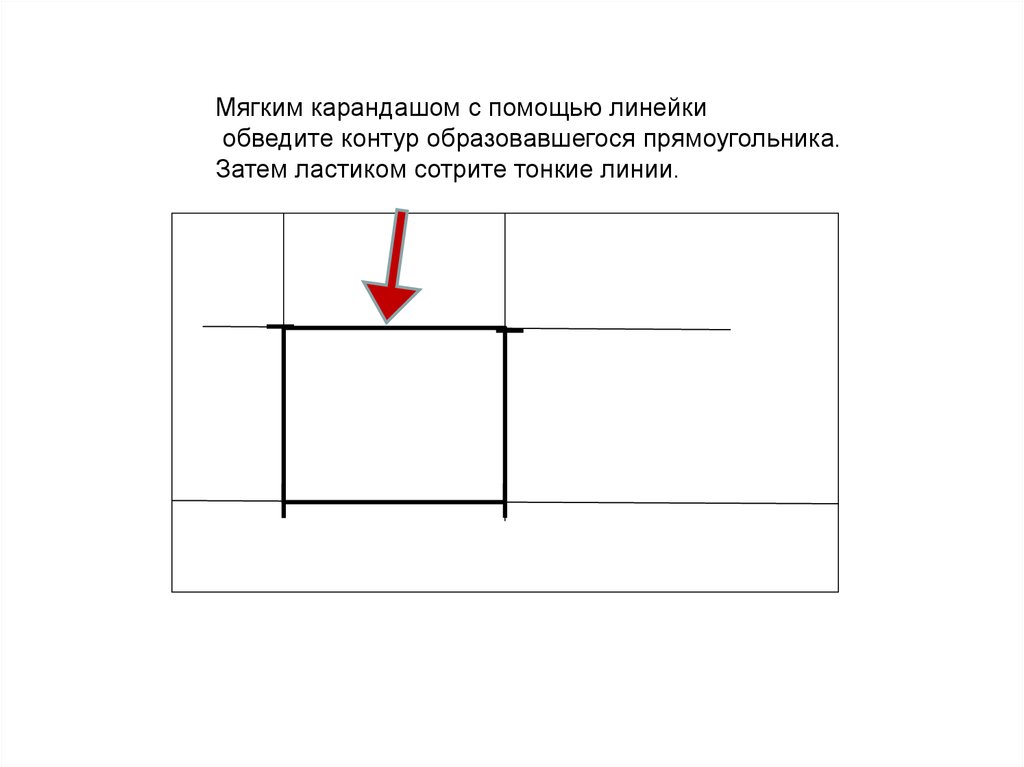

Мягким карандашом с помощью линейки
обведите контур образовавшегося прямоугольника.
Затем ластиком сотрите тонкие линии.

18.

Ура, мы построили ПРЯМОУГОЛЬНИК.
Помним, что у прямоугольника все углы
ПРЯМЫЕ
