Котел с пластинчатым теплообменником и закрытой камерой сгорания. Модель Сube 24 F
1.
Презентация котлаCUBE
ТМ TIBERIS
2.
Котел с пластинчатым теплообменником и закрытойкамерой сгорания
• Компактные размеры
• Современный элегантный дизайн
• Интуитивный интерфейс управления с LCD-дисплеем
• Надежная гидравлика с двумя теплообменниками
• Принудительный отвод продуктов горения
Полная тепловая мощность – 26 кВт
Полезная тепловая мощность (max) – 23,3 кВт
Полезная тепловая мощность (min) – 8,2 кВт
Габариты котла:
• Высота 700 мм
• Ширина 400 мм
• Глубина 300 мм
Вес котла – 35 кг
3.
Режимы управления• Комфортный режим ГВС
• Ночной режим отопления
• Режим выходного дня
• Кнопка включения/выключения
• Режим Зима/Лето
• Сброс ошибки
Регулировка
температуры СО
Регулировка
температуры ГВС
На LCD-дисплее отображается индикация
давления в системе отопления
4.
Принудительный выбросдымовых газов
Коаксиальная труба Ø 60/100
Фланец раздельного дымохода Ø 80/80
5.
Кран подпитки СОКабель
электропитания
Газ
ГВС
Система отопления
Патрубок сброса
воды с
предохранительного
клапана 3 бар
6.

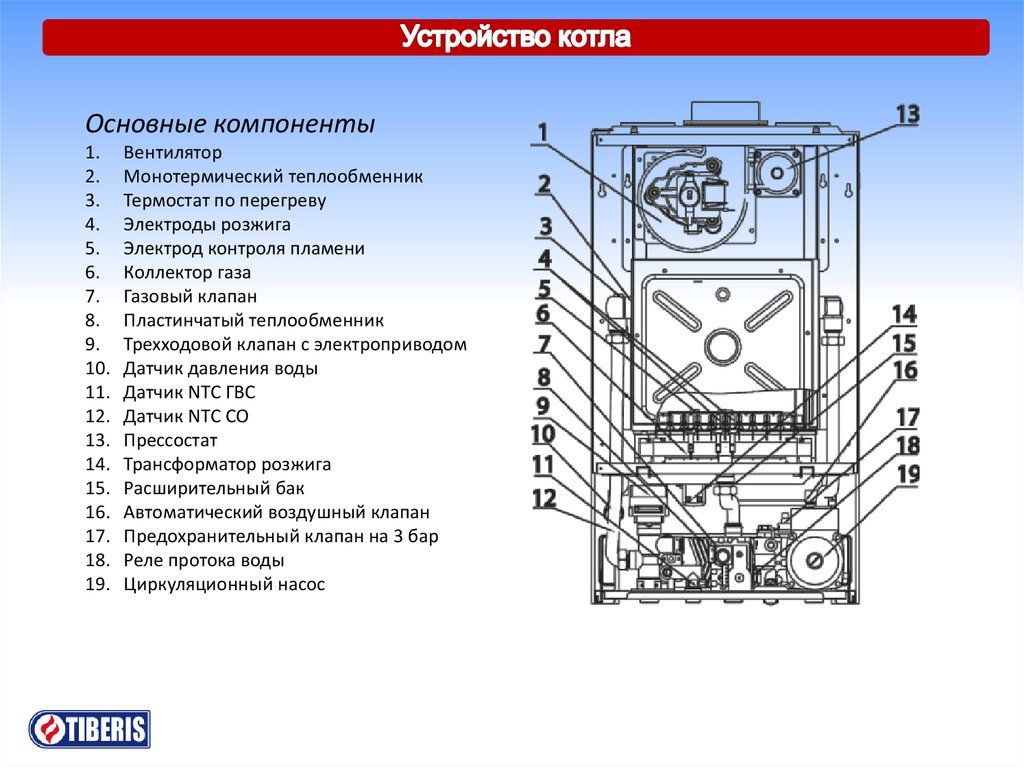

Основные компоненты1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.
19.
Вентилятор
Монотермический теплообменник
Термостат по перегреву
Электроды розжига
Электрод контроля пламени
Коллектор газа
Газовый клапан
Пластинчатый теплообменник
Трехходовой клапан с электроприводом
Датчик давления воды
Датчик NTC ГВС
Датчик NTC СО
Прессостат
Трансформатор розжига
Расширительный бак
Автоматический воздушный клапан
Предохранительный клапан на 3 бар
Реле протока воды
Циркуляционный насос
7.
Вентилятор и прессостатГазовый клапан Tiberis
Расширительный бак
Tiberis, объем 6 л
Циркуляционный насос
Tiberis, тип 15-50 G
8.

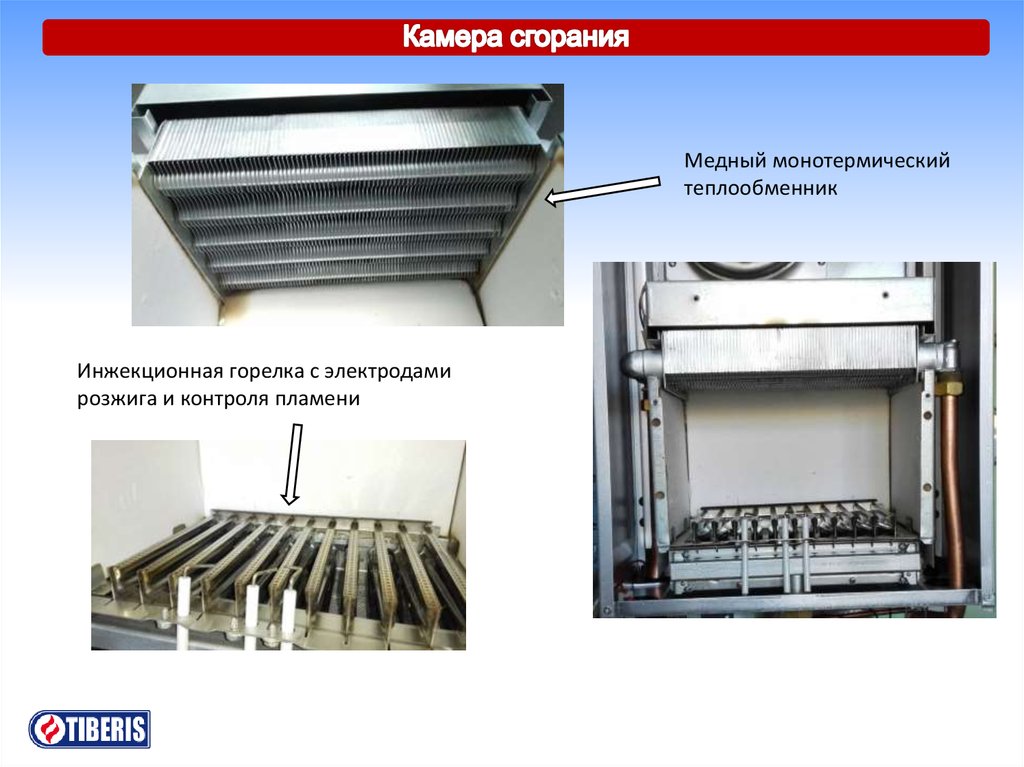

Медный монотермическийтеплообменник
Инжекционная горелка с электродами
розжига и контроля пламени
9.
Трансформаторрозжига
Датчик протока
Автоматический
воздушный клапан
Датчик
давления
Циркуляционный
насос
3-х ходовой
клапан
Датчик температуры
NTC ГВС
Газовый клапан
Пластинчатый теплообменник ГВС
Кран подпитки
10.
Пластинчатый теплообменник из качественной нержавеющей стали состоит из 10 пластинПроизводительность в режиме ГВС – 13 л/мин, при ΔТ = 25°С
11.
Латунный коллектор включает• датчик протока (2,2 л/мин)
• кран подпитки системы отопления
Трехходовой клапан с электроприводом
Питание 230V
Предохранительный клапан на 3 бар
(0,3МРа)
12.

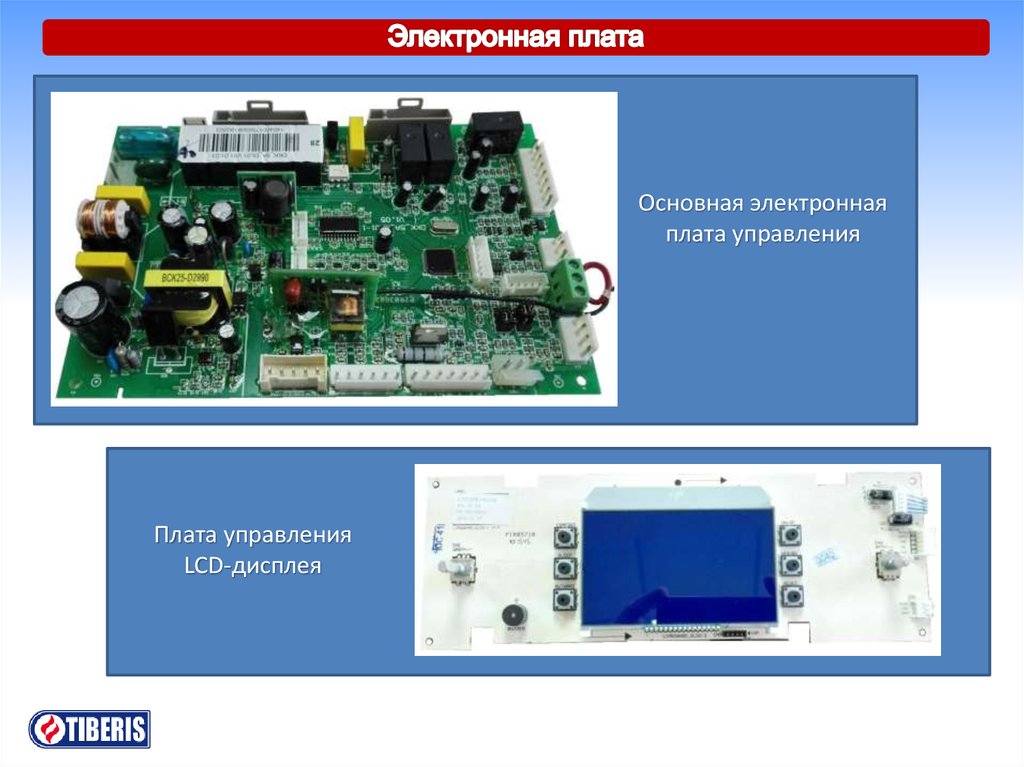

Основная электроннаяплата управления
Плата управления
LCD-дисплея
13.

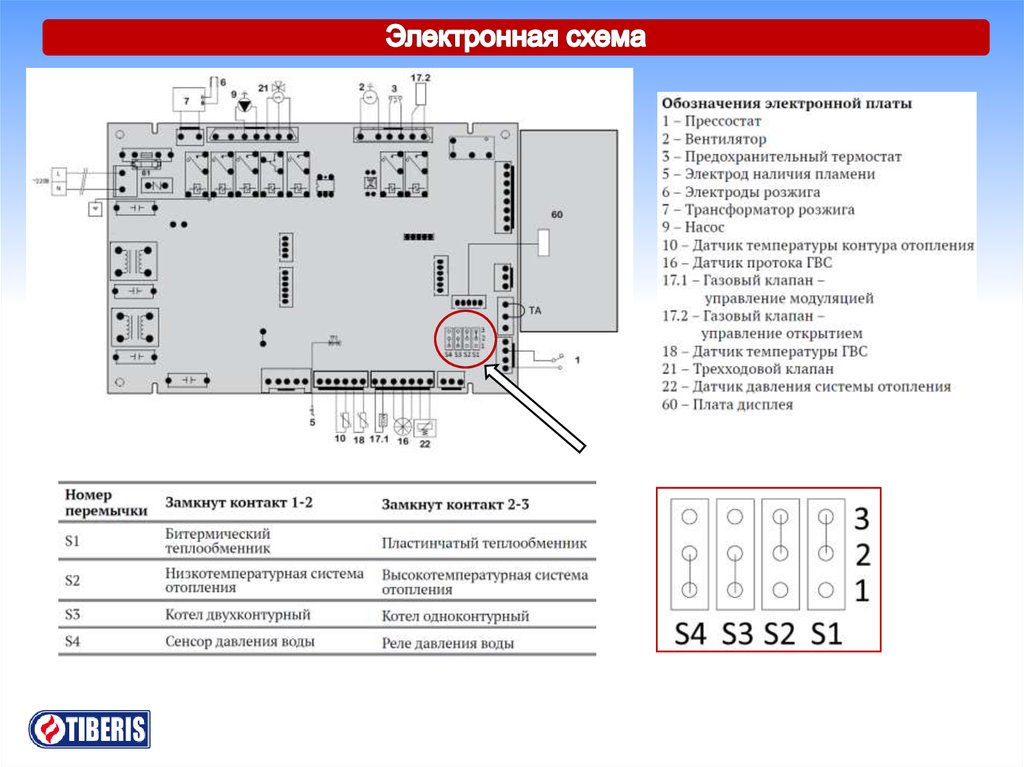

14.
1 – пробоотборник давления газа на горелке;2 – пробоотборник давления газа в газовой
магистрали;
3 – подключение трубки дегазации;
4 – подключение катушки модуляции
Винт А: Регулировка минимального давления
Винт В: Регулировка максимального давления
Таблица настройки
газовой автоматики
15.
ПараметрЕд. изм.
Cube 24 F
Cube 18 F
Cube 13 F
Полная тепловая мощность, макс
кВт
26
26
26
Полезная тепловая мощность, макс
кВт
23.3
23.3
23.3
Полезная тепловая мощность
отопления
кВт
23.3
18
13
Полезная тепловая мощность, мин
кВт
8.2
8.2
8.2
Номинальный КПД
%
90.5
90.5
90.5
Диапазон температуры отопления
°C
30-80
30-80
30-80
Диапазон температуры ГВС
°C
30-60
30-60
30-60
Постоянный выход ГВС при ΔТ = 25 °C
л/мин
13
13
13
Минимальный выход ГВС
л/мин
2.2
2.2
2.2
Электрическая мощность
Вт
110
110
110
Потребление газа, макс
м³/час
2.67
2.67
2.67
Потребление газа, мин
м³/час
0.98
0.98
0.98
