Реактор первой в мире Обнинской АЭС
1.
Реактор первой в мире Обнинской АЭС2.
Кипящий реактор1. Корпус реактора;
2. Тепловыделяющи
е сборки
3. Стержни системы
управления и
защиты (СУЗ)
4.
Циркуляционные на
сосы
5. Приводы
стержней СУЗ
6. Пар на турбину
7. Подпиточная
вода
8. Цилиндр
высокого давления
турбины
9. Цилиндр низкого
давления турбины
10. Турбогенератор
11. Возбудитель
12. Конденсатор
13. Охлаждающая
вода конденсатора
14. Подогреватель
подпиточной воды
15. Питательный
насос
16. Конденсатный
насос
17. Железобетонное
ограждение
18. Подключение к
сети
3.
Тепловвыделяющий элемент ТВЭЛ стопливными стержнями
4.

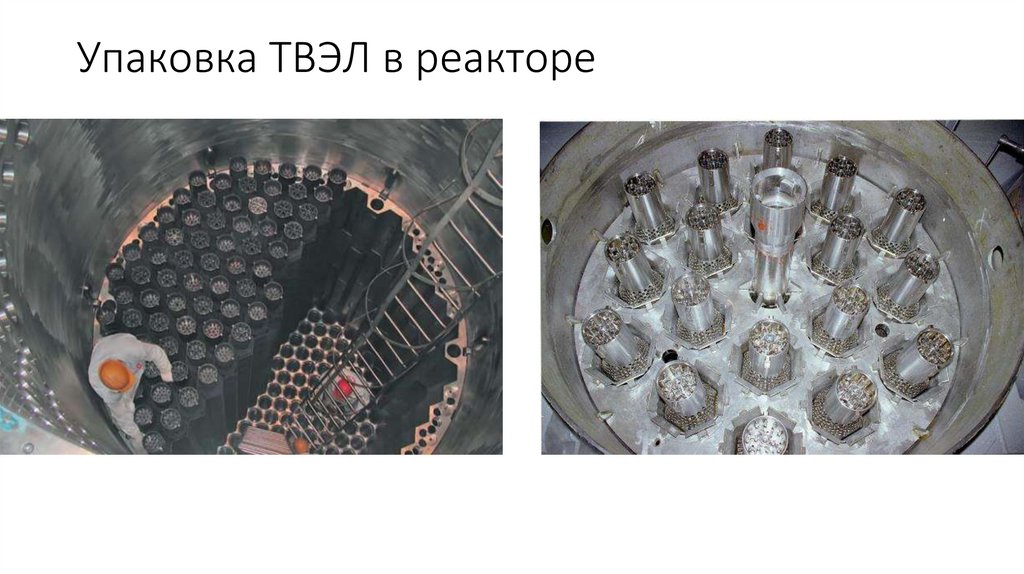

Упаковка ТВЭЛ в реакторе5.
6.
К3 Первый советский атомоход Ленинскийкомсомол
Первое всплытие на Северном
полюсе в 1962 году
7.

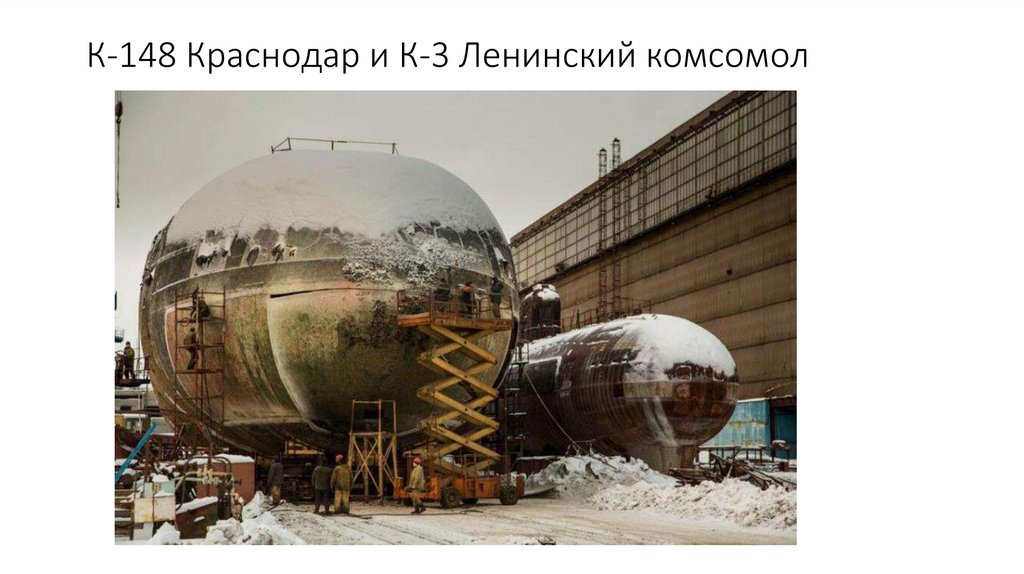

К-148 Краснодар и К-3 Ленинский комсомол8.
9.
Атомная подводная лодка К 27 среактором на жидком металле (свинце)
10.
11.
Реактор размножитель набыстрых нейтронах с
жидкометаллическим
носителем Nа с
температурой плавления
98 С (бридер)
12.

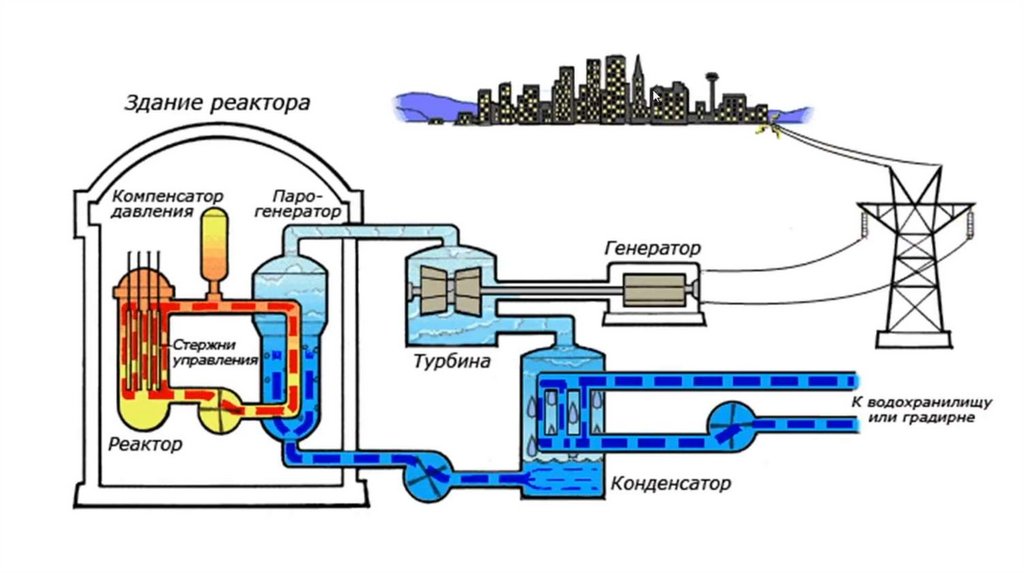

Элементы конструкции водо-водяного реактора• 1. Бетонная оболочка
• 2. Котел реактора
• 3. Тепловыделяющий элемент
• 4. Управляющий стержень
• 5. Компенсатор давления
• 6. Парогенератор
• 7. Первичный контур
• 8. Вторичный контур
9. Турбины
10. Генератор
11. Конденсатор
12. Охладитель (бассейн)
13. Градирня
14. Циркуляционный насос
15. Циркуляционный насос
