Блочный тепловой пункт, конструкция и принцип действия

1.

БЛОЧНЫЙ ТЕПЛОВОЙ ПУНКТ,
КОНСТРУКЦИЯ И ПРИНЦИП
ДЕЙСТВИЯ

2.

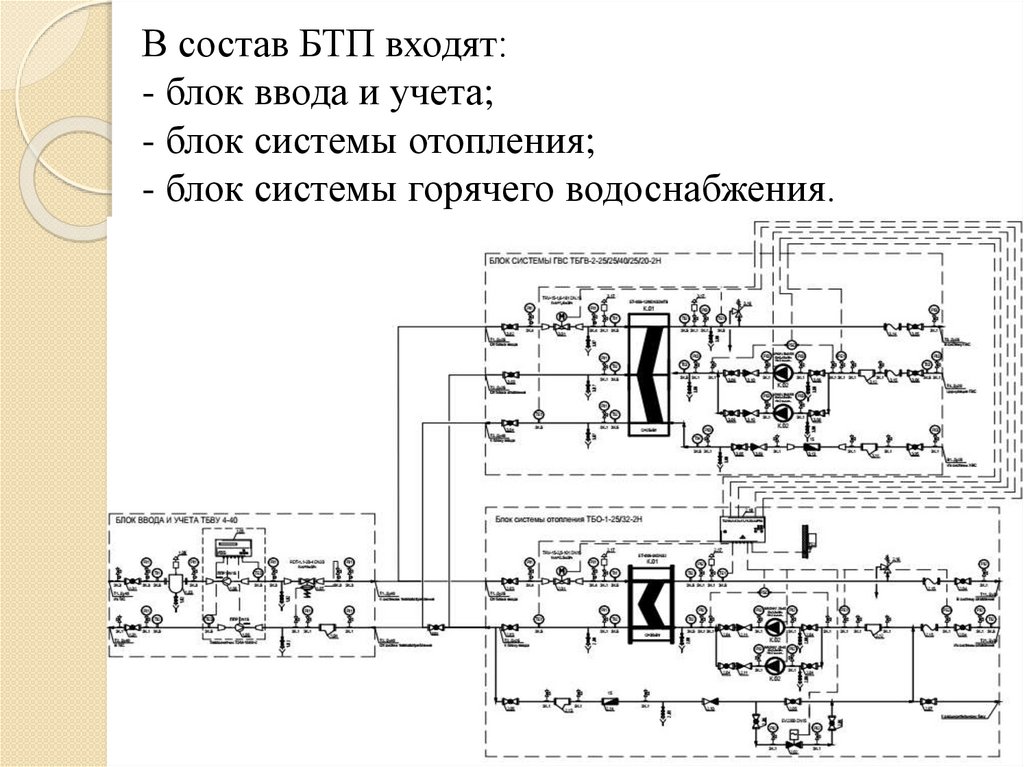

В состав БТП входят:
- блок ввода и учета;
- блок системы отопления;
- блок системы горячего водоснабжения.

3.

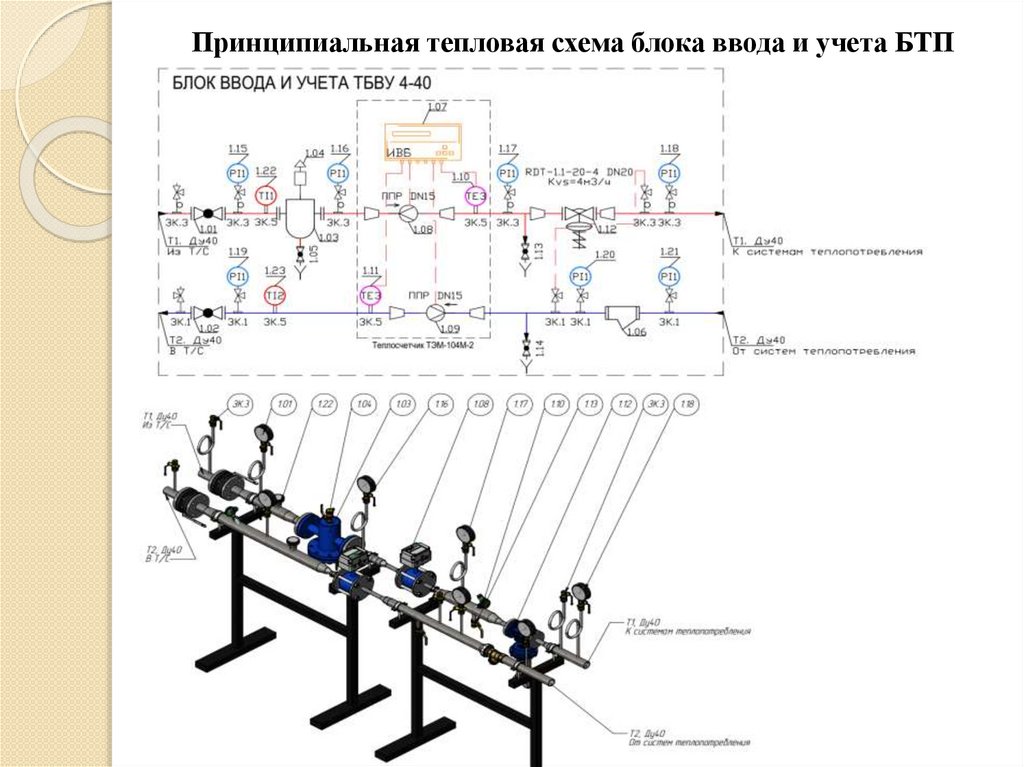

Принципиальная тепловая схема блока ввода и учета БТП

4.

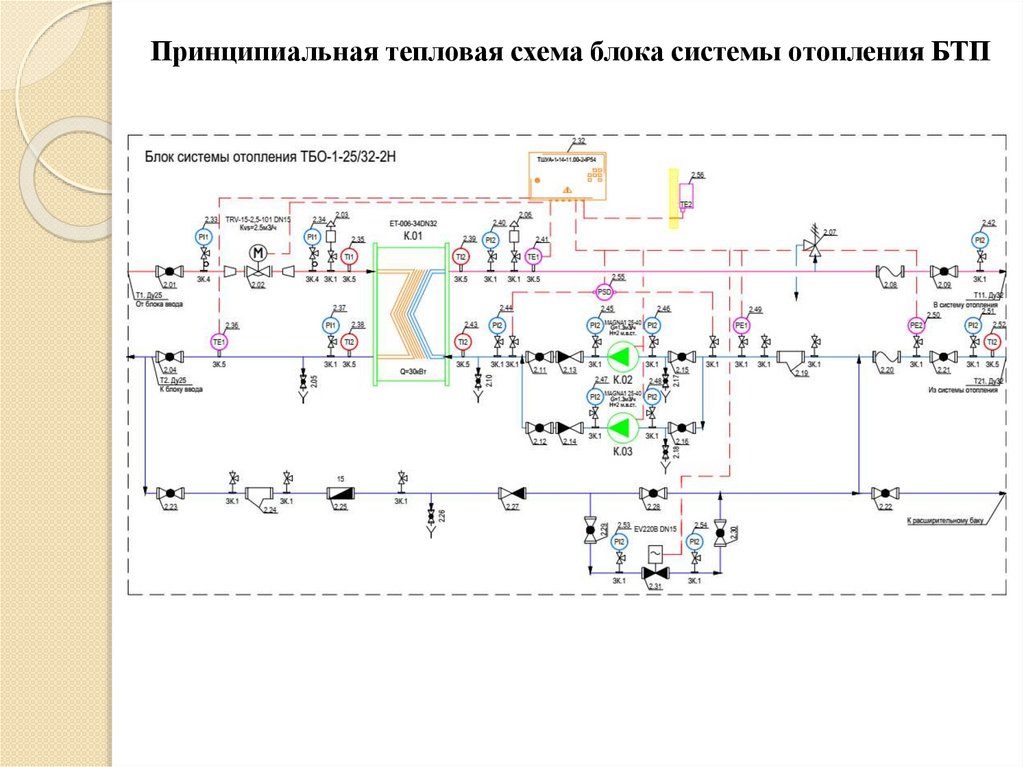

Принципиальная тепловая схема блока системы отопления БТП

5.

Трехмерная модель системы отопления БТП

6.

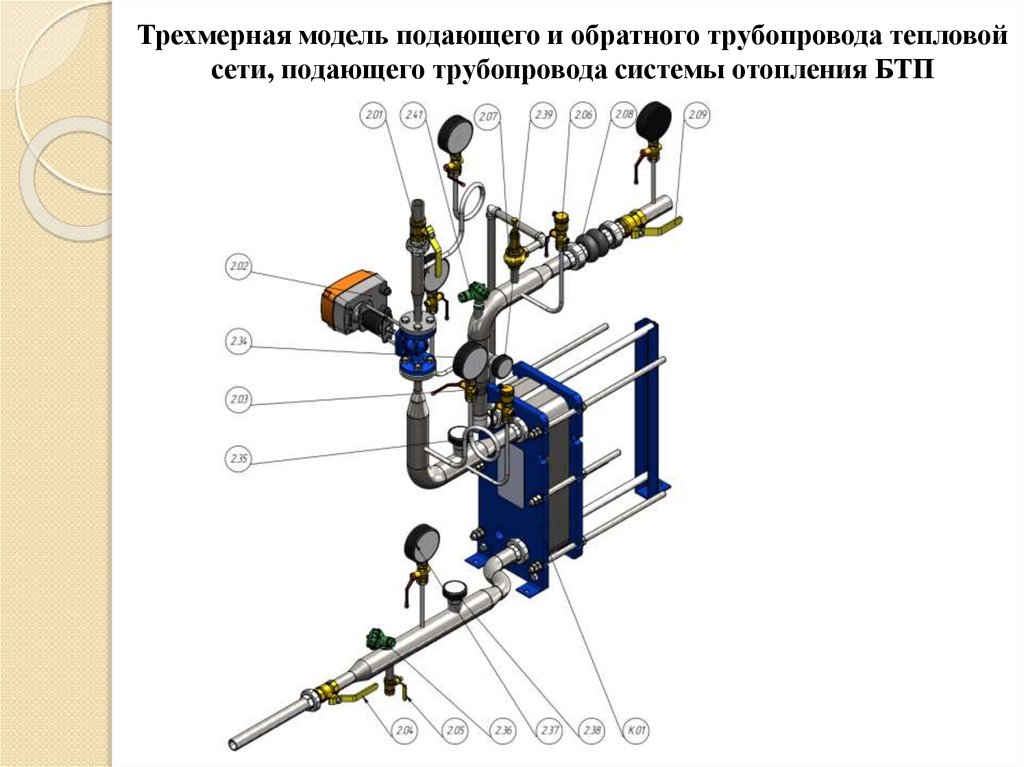

Трехмерная модель подающего и обратного трубопровода тепловой
сети, подающего трубопровода системы отопления БТП

7.

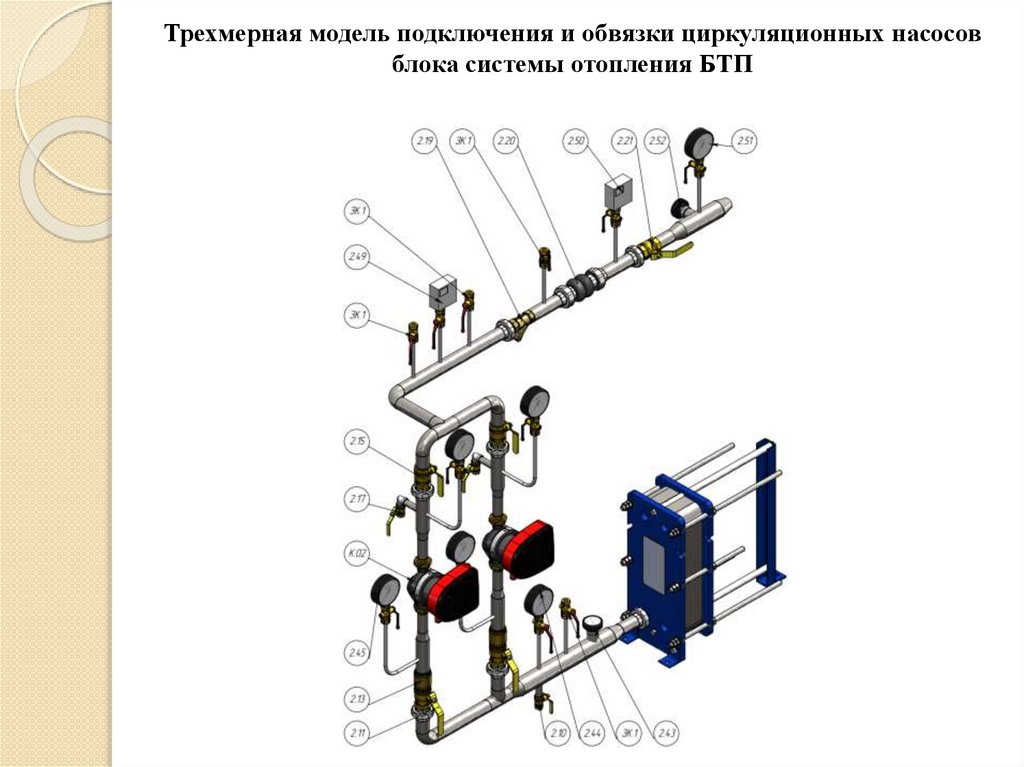

Трехмерная модель подключения и обвязки циркуляционных насосов
блока системы отопления БТП

8.

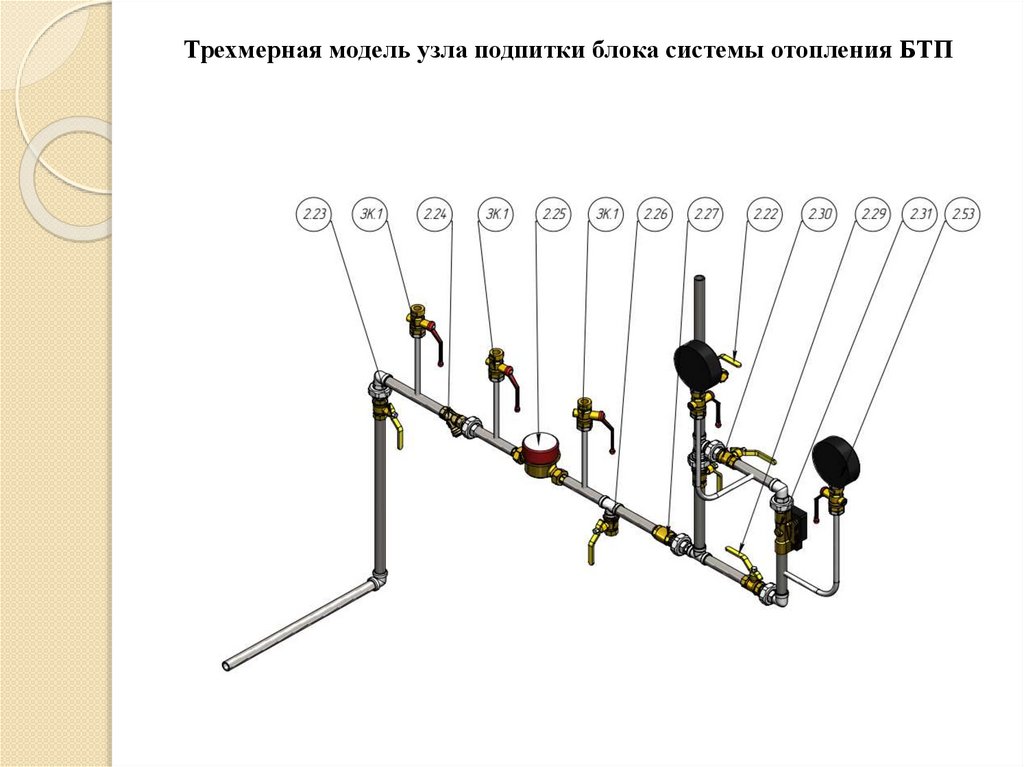

Трехмерная модель узла подпитки блока системы отопления БТП

9.

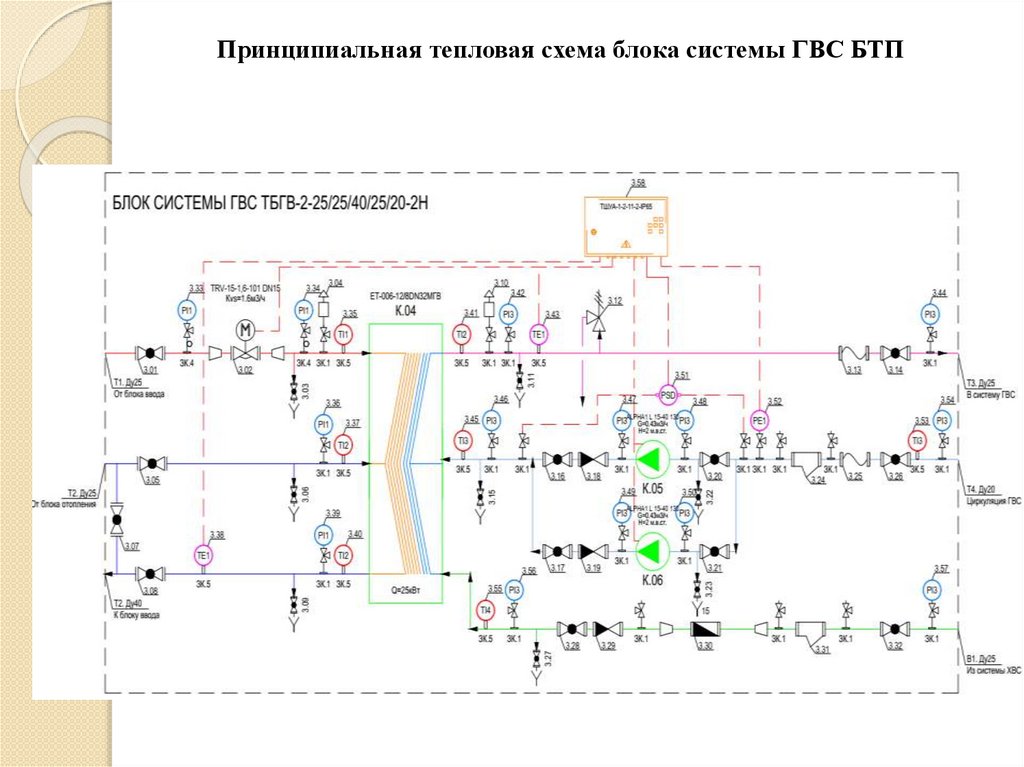

Принципиальная тепловая схема блока системы ГВС БТП

10.

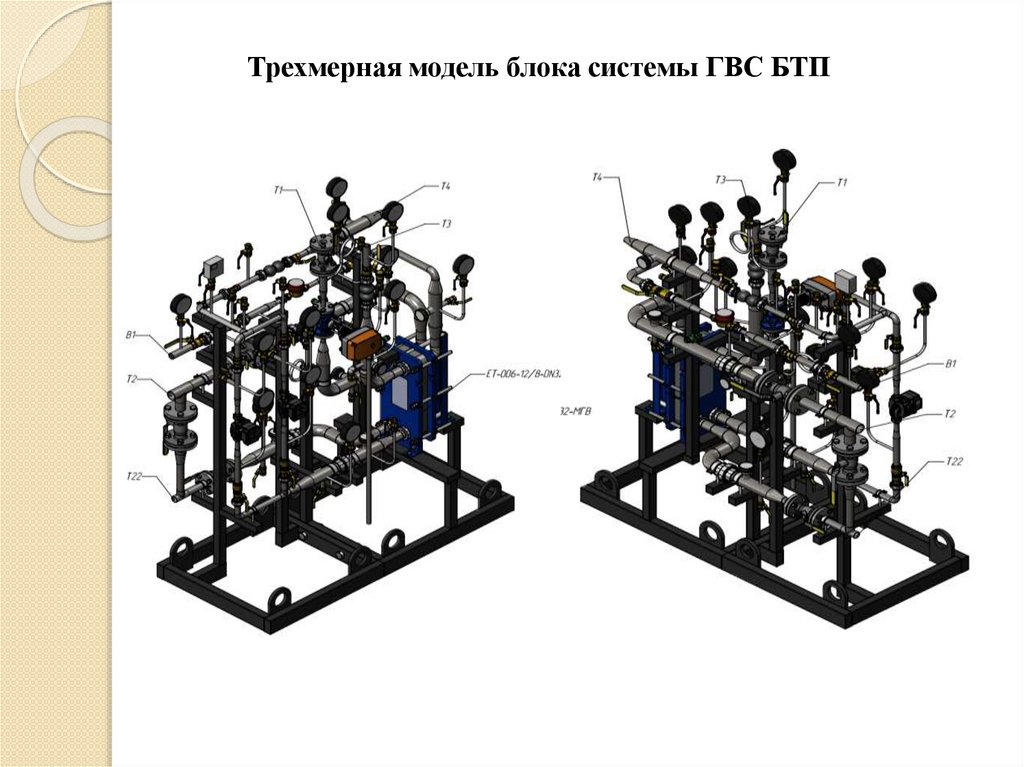

Трехмерная модель блока системы ГВС БТП

11.

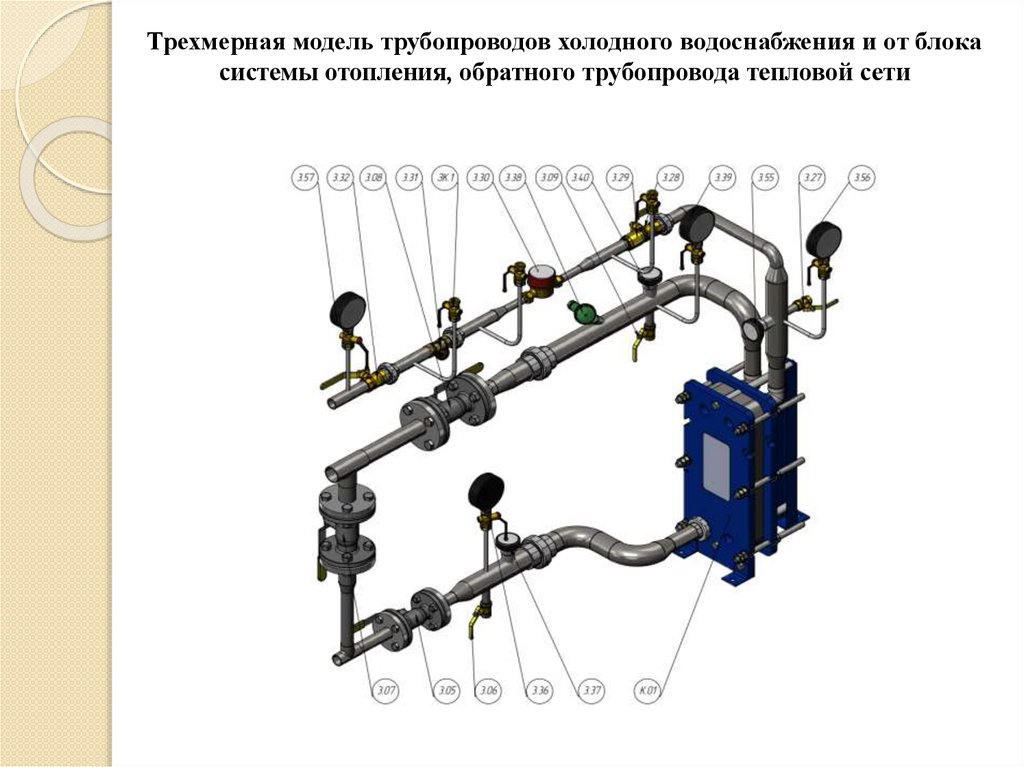

Трехмерная модель трубопроводов холодного водоснабжения и от блока
системы отопления, обратного трубопровода тепловой сети

12.

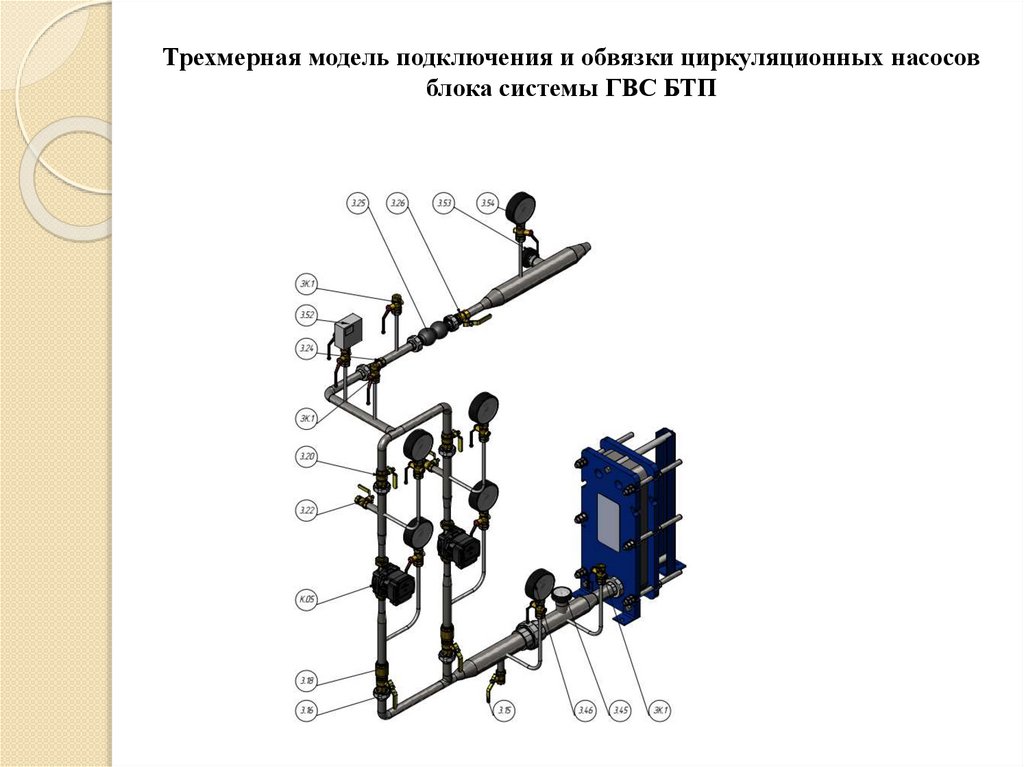

Трехмерная модель подключения и обвязки циркуляционных насосов
блока системы ГВС БТП

13.

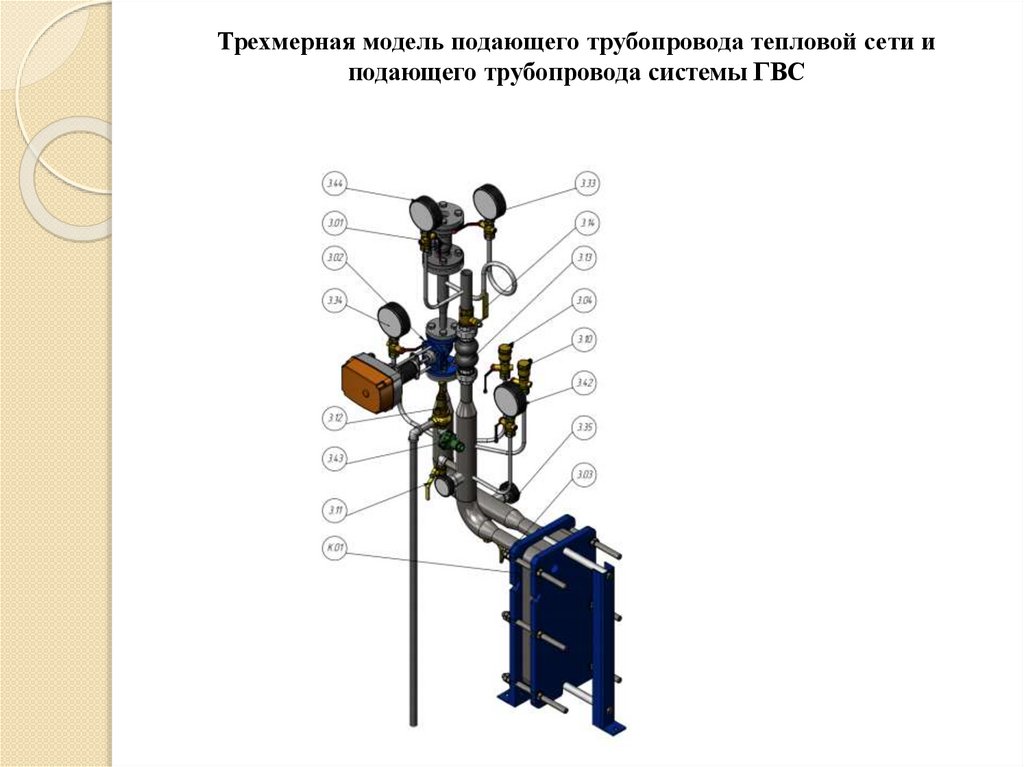

Трехмерная модель подающего трубопровода тепловой сети и
подающего трубопровода системы ГВС
