Пластические интерпретации стихий
1.
Пластические интерпретациистихий.
2.

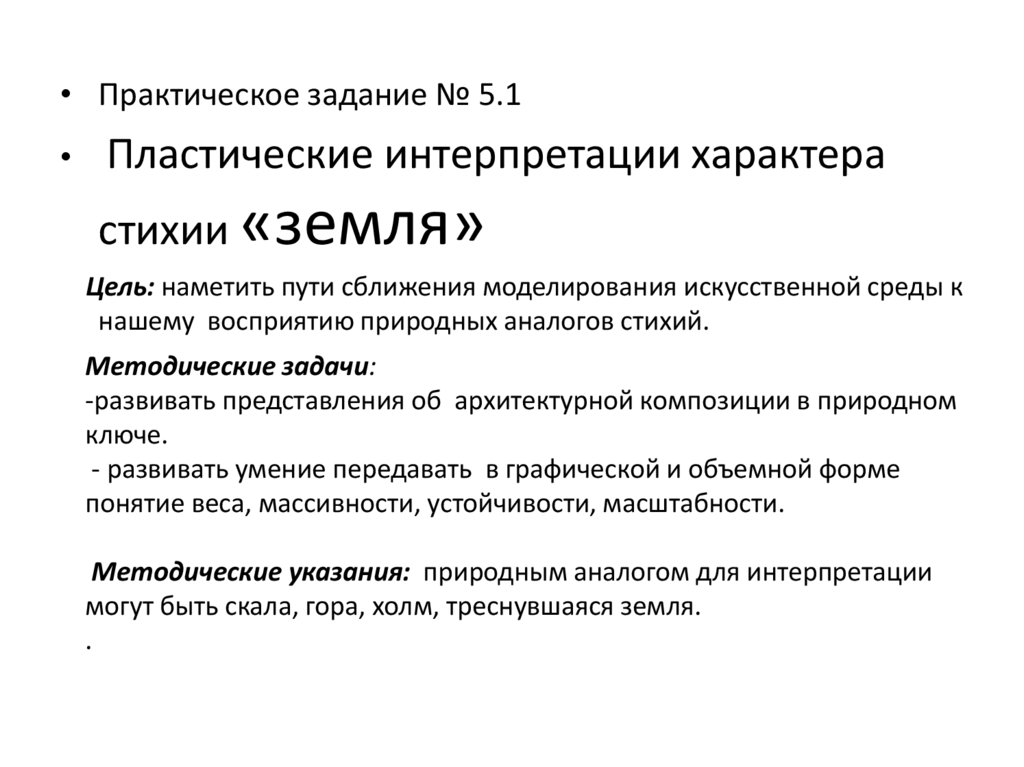

• Практическое задание № 5.1Пластические интерпретации характера
стихии «земля»
Цель: наметить пути сближения моделирования искусственной среды к
нашему восприятию природных аналогов стихий.
Методические задачи:
-развивать представления об архитектурной композиции в природном
ключе.
- развивать умение передавать в графической и объемной форме
понятие веса, массивности, устойчивости, масштабности.
Методические указания: природным аналогом для интерпретации
могут быть скала, гора, холм, треснувшаяся земля.
.
3.

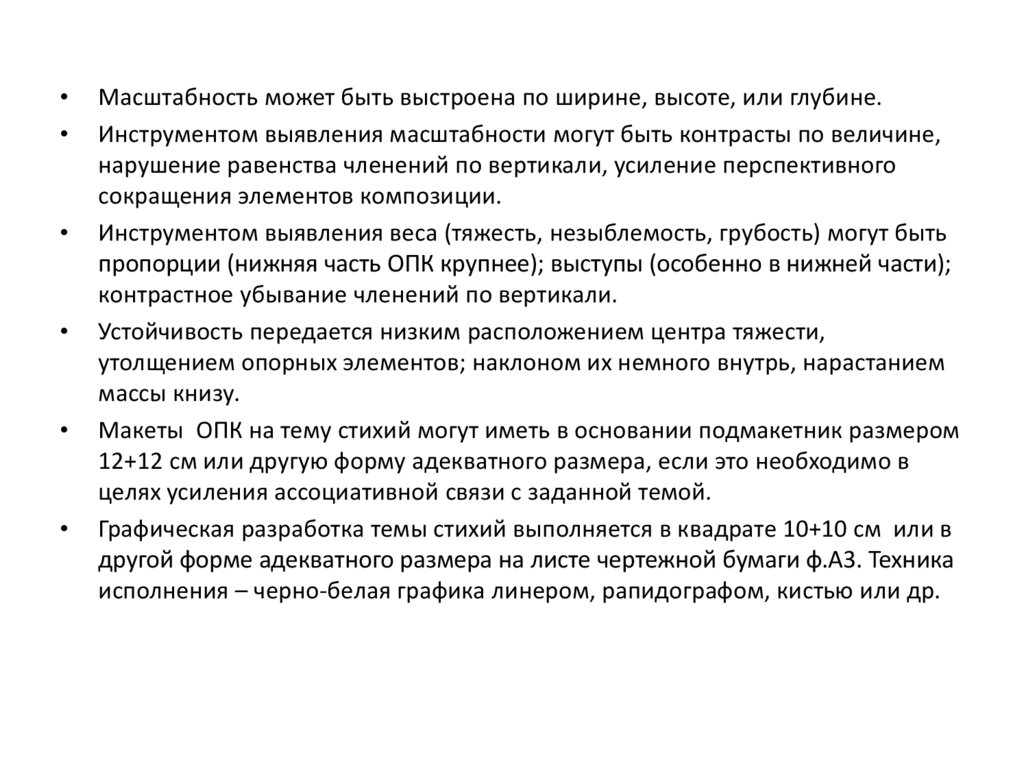

Масштабность может быть выстроена по ширине, высоте, или глубине.
Инструментом выявления масштабности могут быть контрасты по величине,
нарушение равенства членений по вертикали, усиление перспективного
сокращения элементов композиции.
Инструментом выявления веса (тяжесть, незыблемость, грубость) могут быть
пропорции (нижняя часть ОПК крупнее); выступы (особенно в нижней части);
контрастное убывание членений по вертикали.
Устойчивость передается низким расположением центра тяжести,
утолщением опорных элементов; наклоном их немного внутрь, нарастанием
массы книзу.
Макеты ОПК на тему стихий могут иметь в основании подмакетник размером
12+12 см или другую форму адекватного размера, если это необходимо в
целях усиления ассоциативной связи с заданной темой.
Графическая разработка темы стихий выполняется в квадрате 10+10 см или в
другой форме адекватного размера на листе чертежной бумаги ф.А3. Техника
исполнения – черно-белая графика линером, рапидографом, кистью или др.
4.
Графика5.
6.
7.
Объемно-пространственныекомпозиции на тему стихии
«Земля»
8.

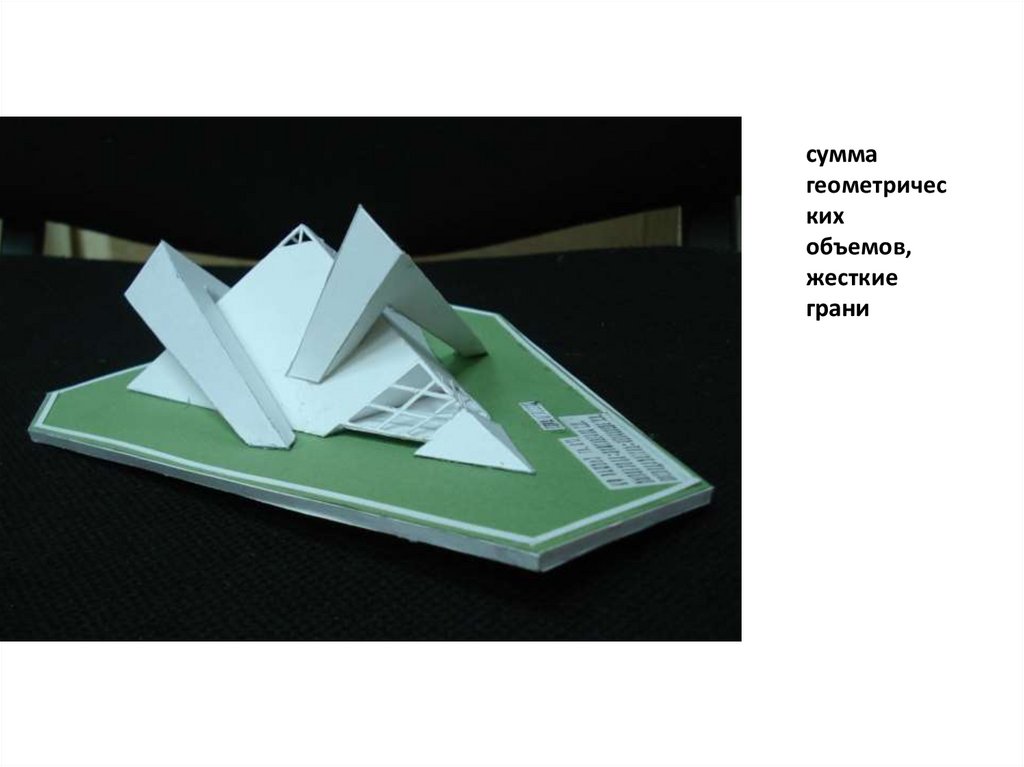

суммагеометричес
ких
объемов,
жесткие
грани
9.

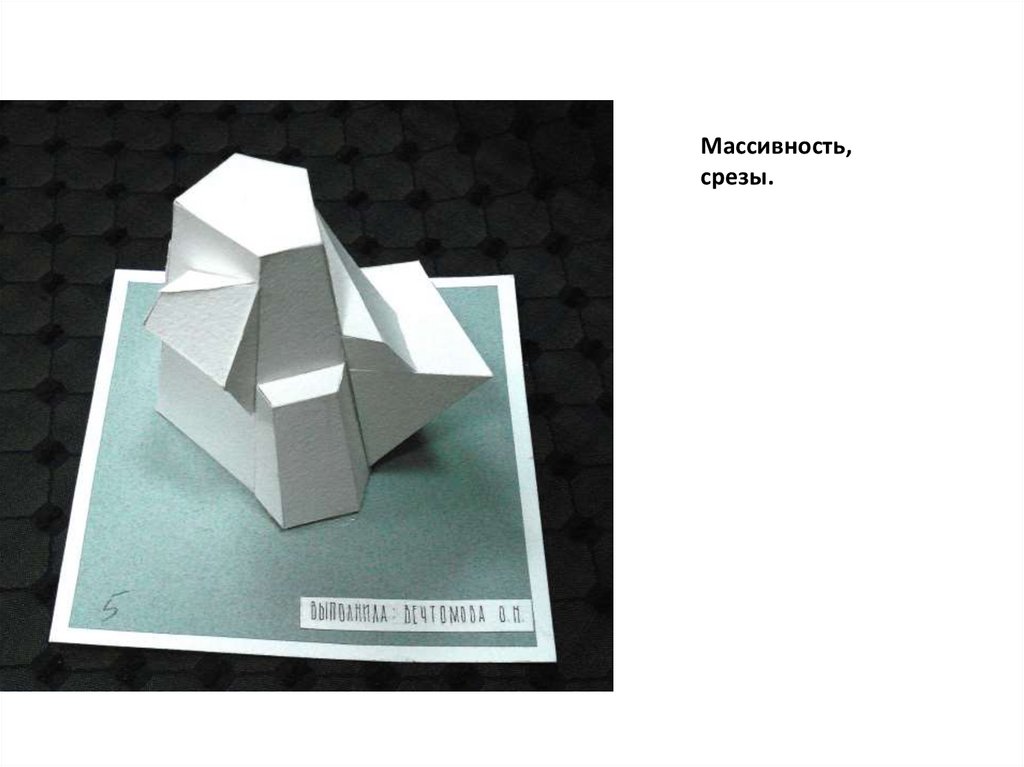

Массивность,срезы.
10.

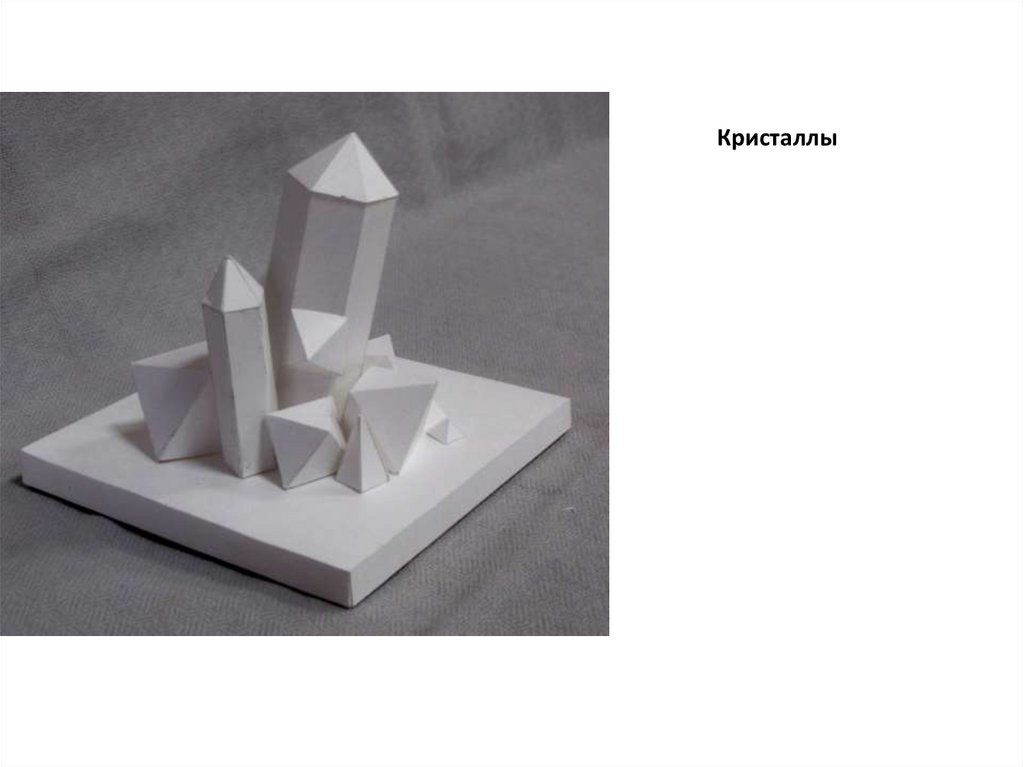

Кристаллы11.

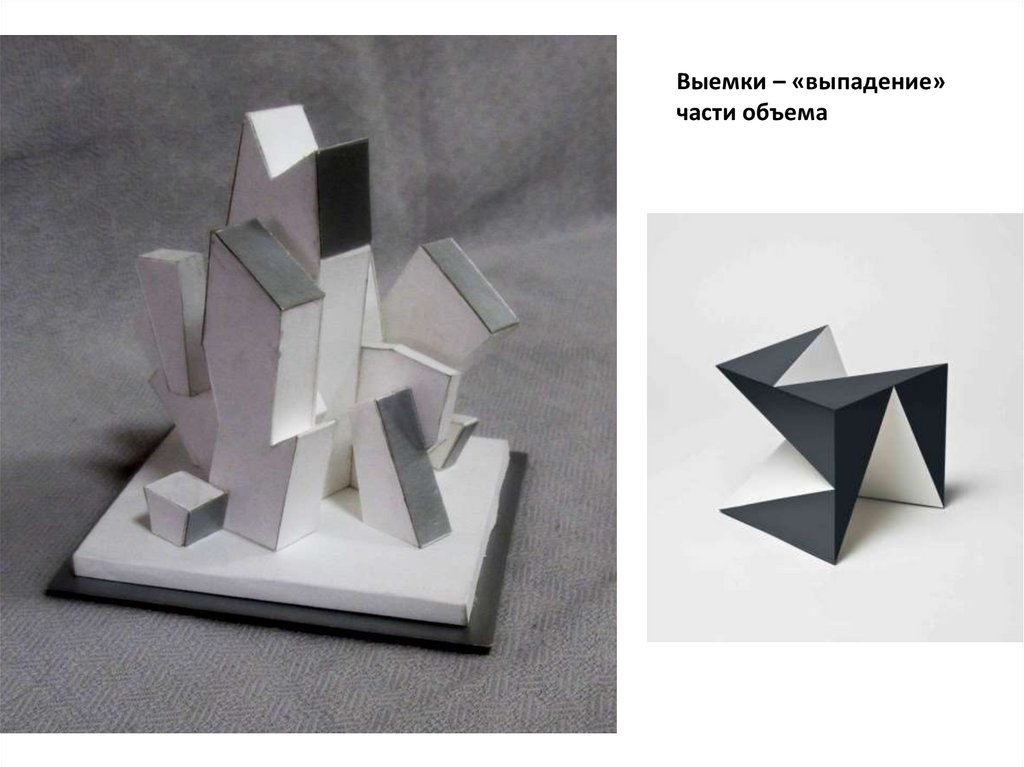

Выемки – «выпадение»части объема
12.

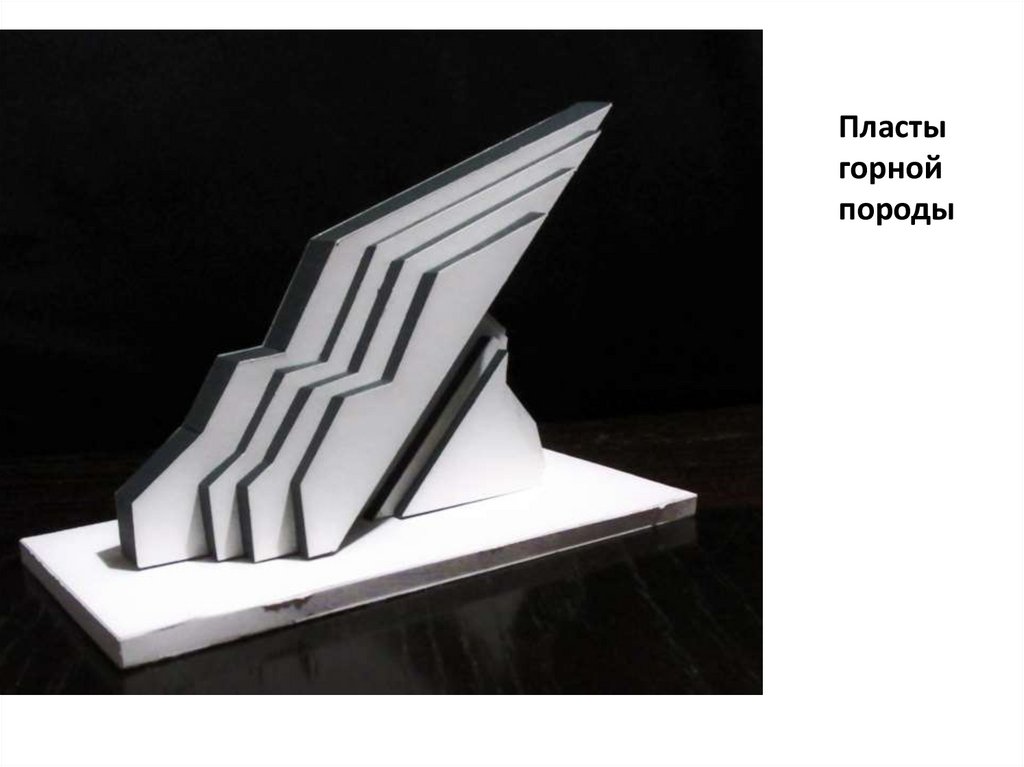

Пластыгорной
породы
13.
«Пласты»14.

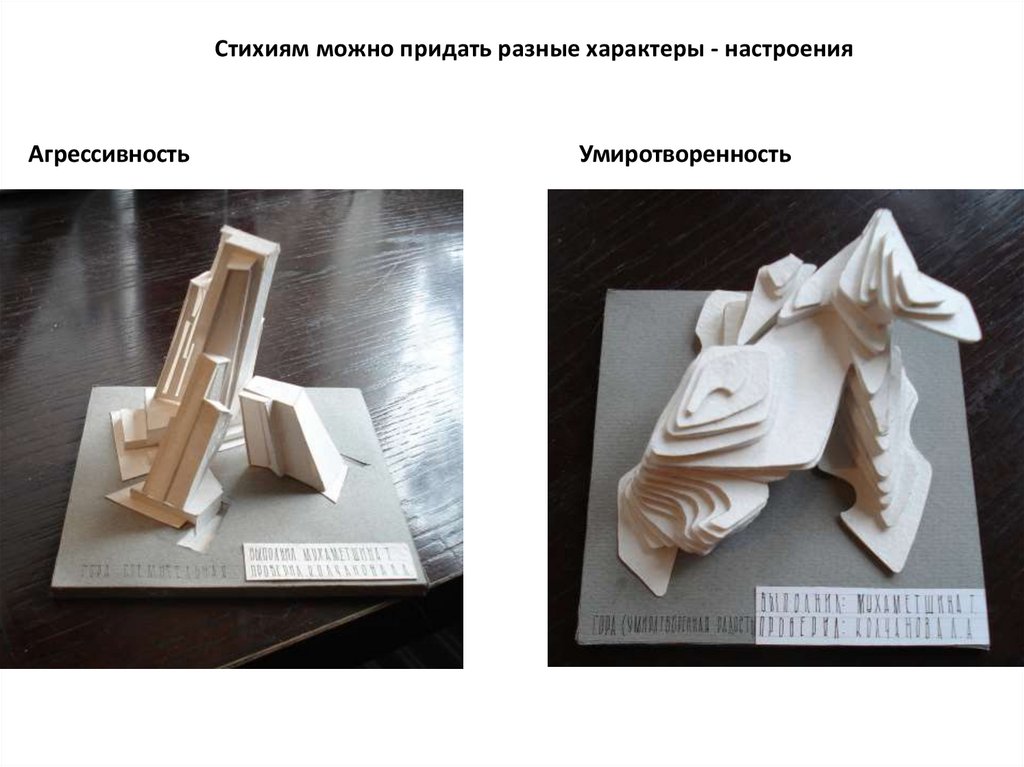

Стихиям можно придать разные характеры - настроенияАгрессивность
Умиротворенность
15.

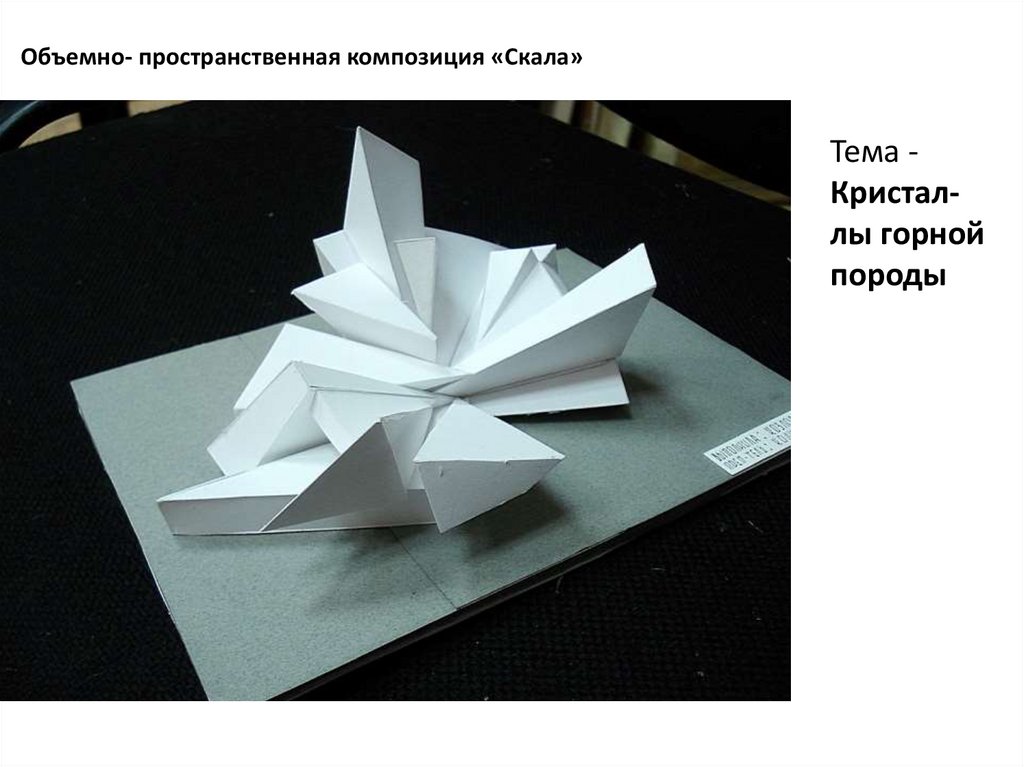

Объемно- пространственная композиция «Скала»Тема Кристаллы горной
породы
16.

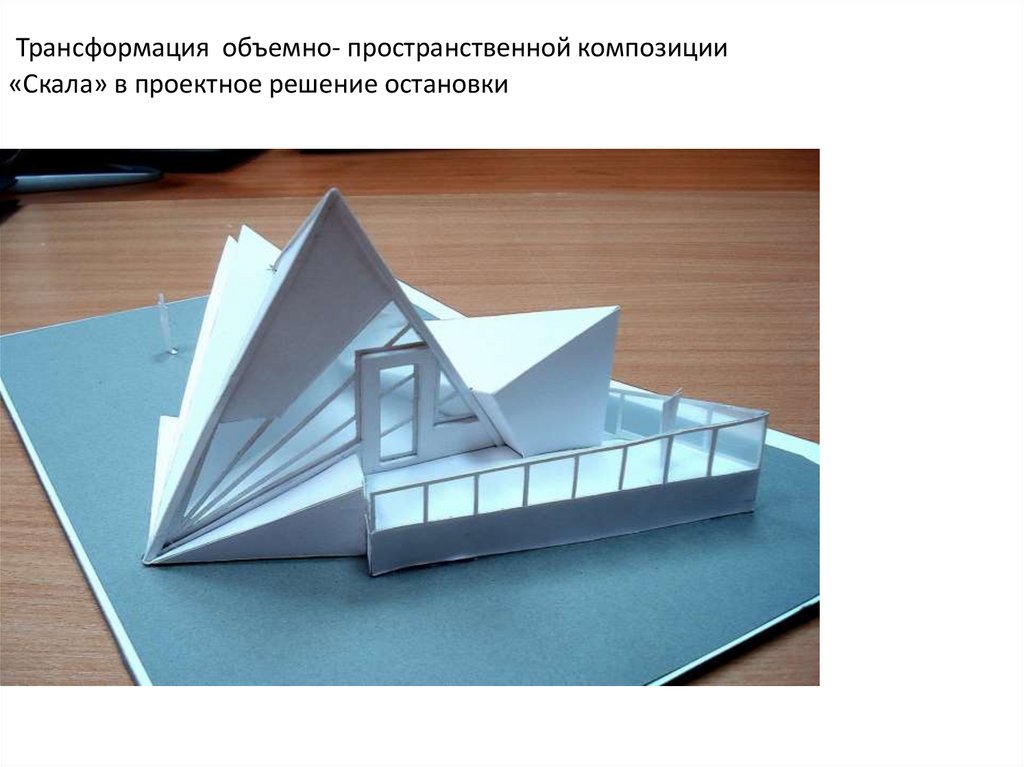

Трансформация объемно- пространственной композиции«Скала» в проектное решение остановки
17.

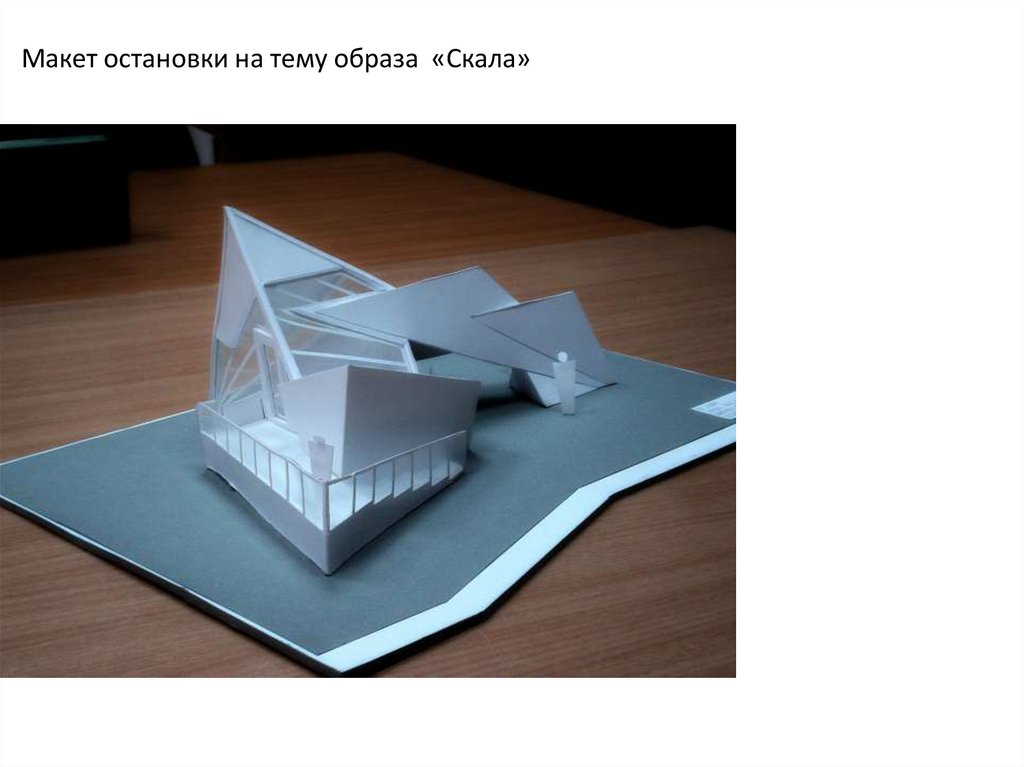

Макет остановки на тему образа «Скала»18.

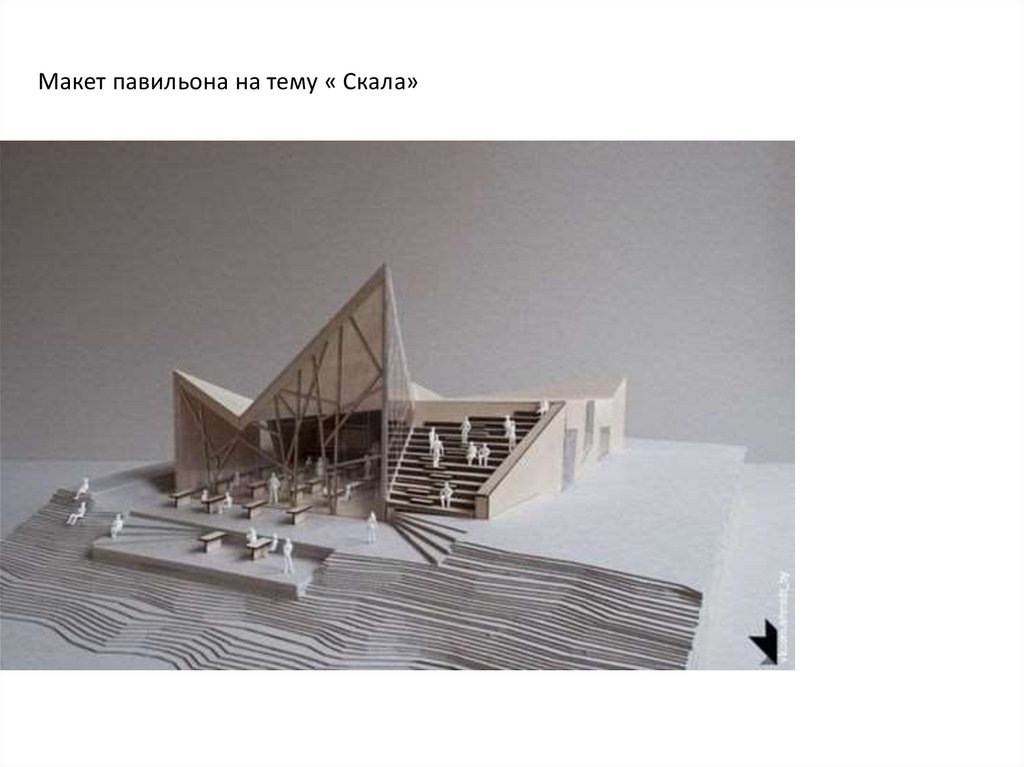

Макет павильона на тему « Скала»19.

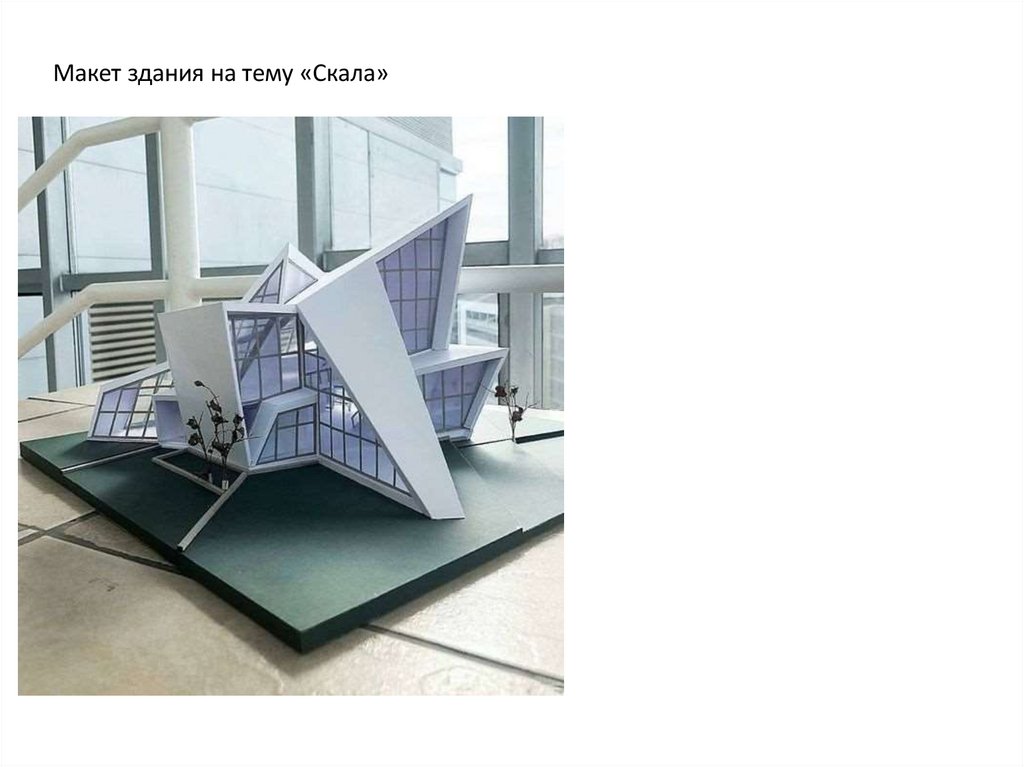

Макет здания на тему «Скала»20.

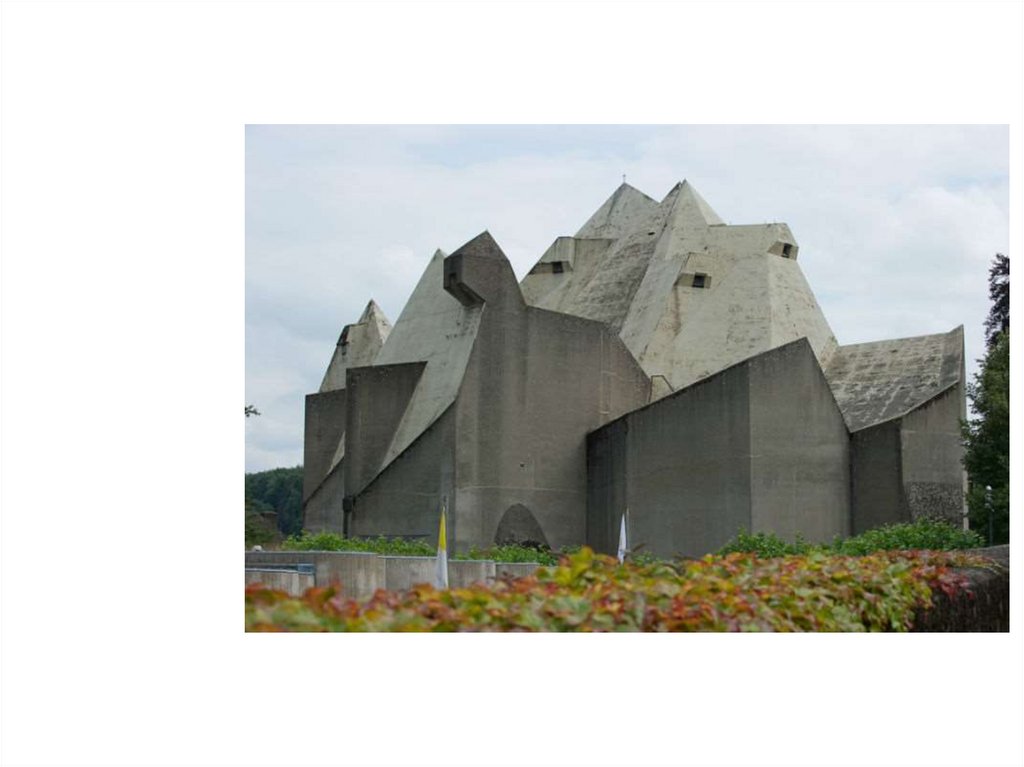

Архитектура21.
«Горнаягряда»
22.
23.
24.
25.
Потрескавшаяся земля26.
27.
«Кристаллы»28.
Кристаллы на тему «Крыло птицы»29.

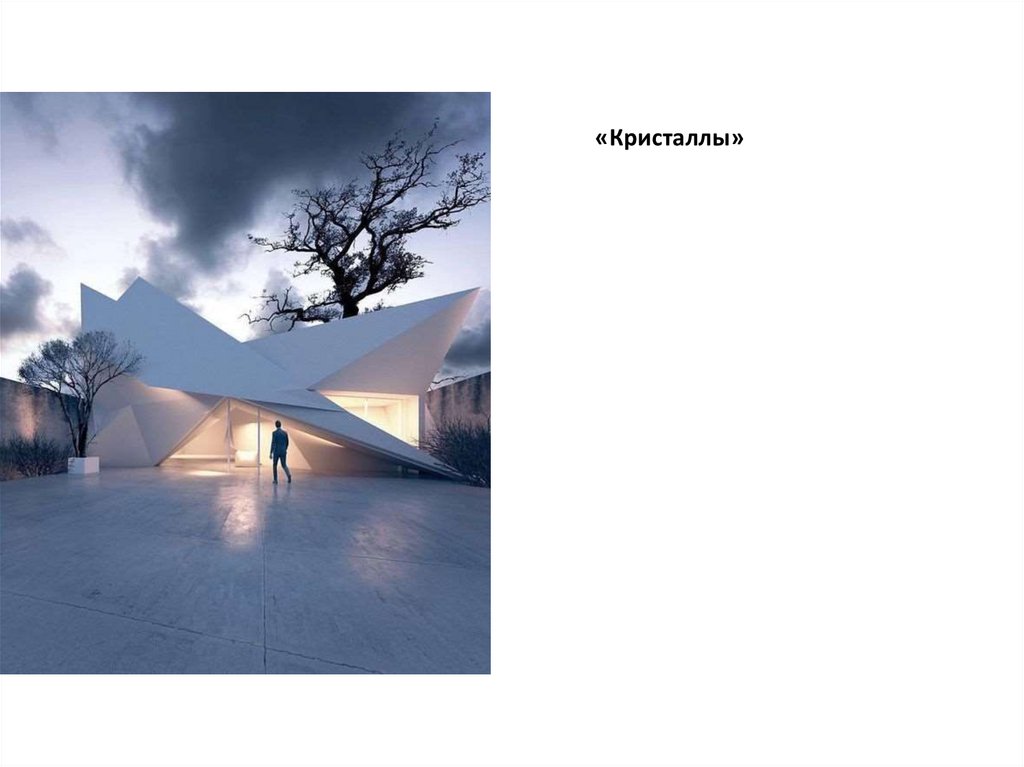

«Кристаллы»30.

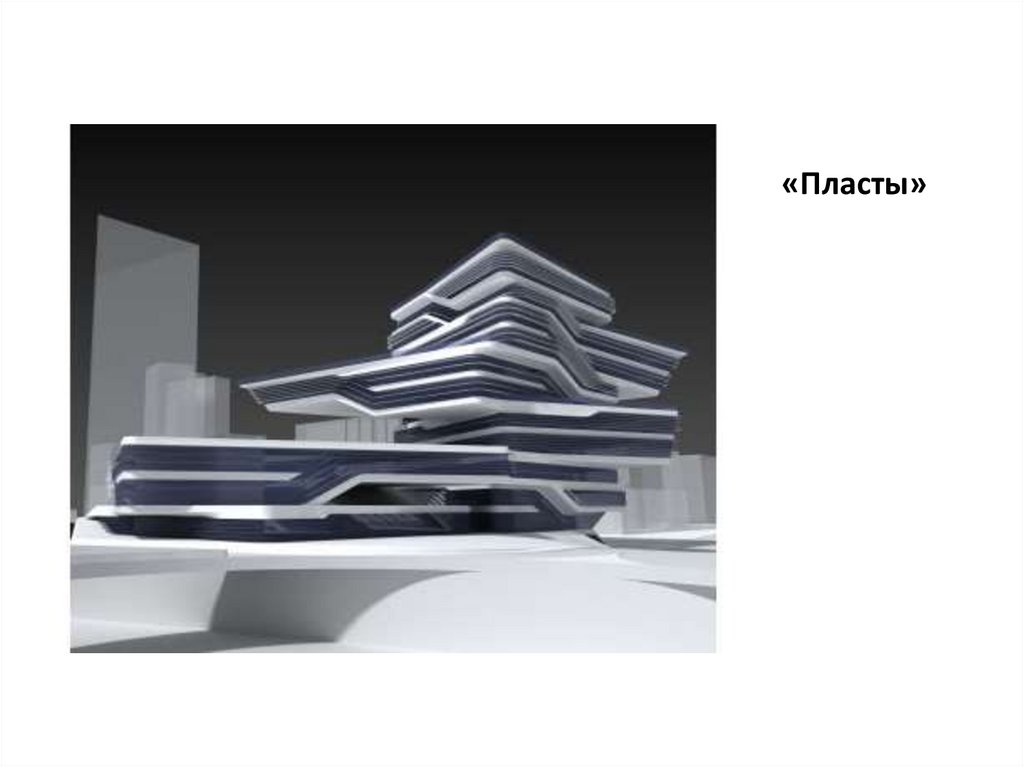

31.

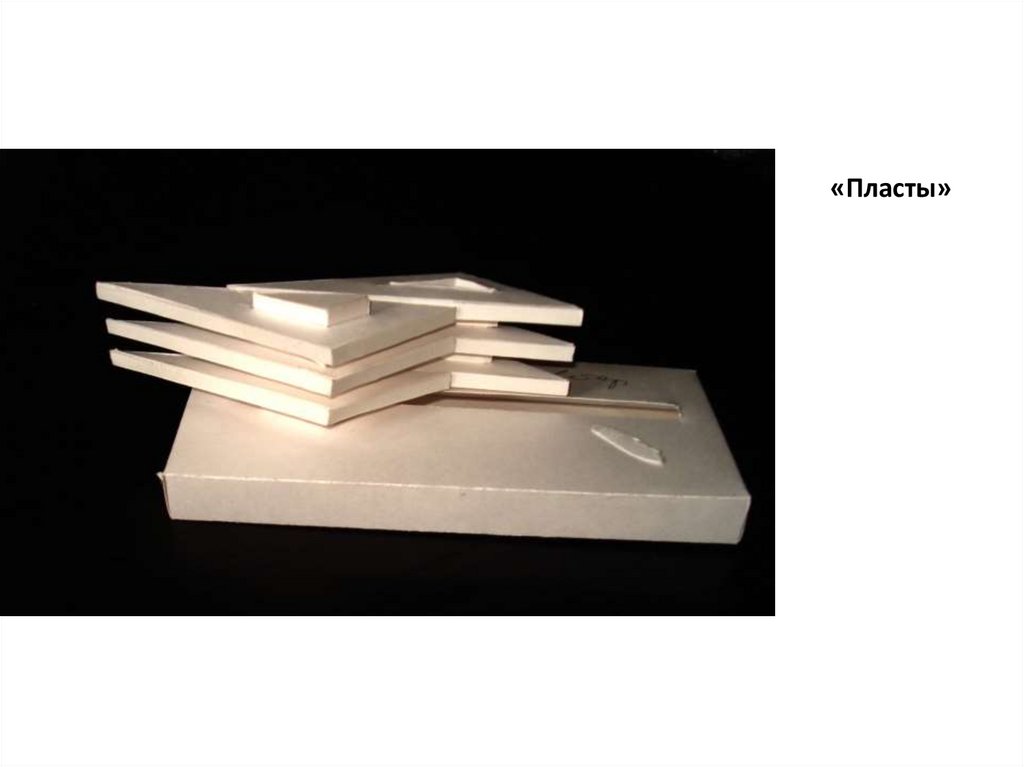

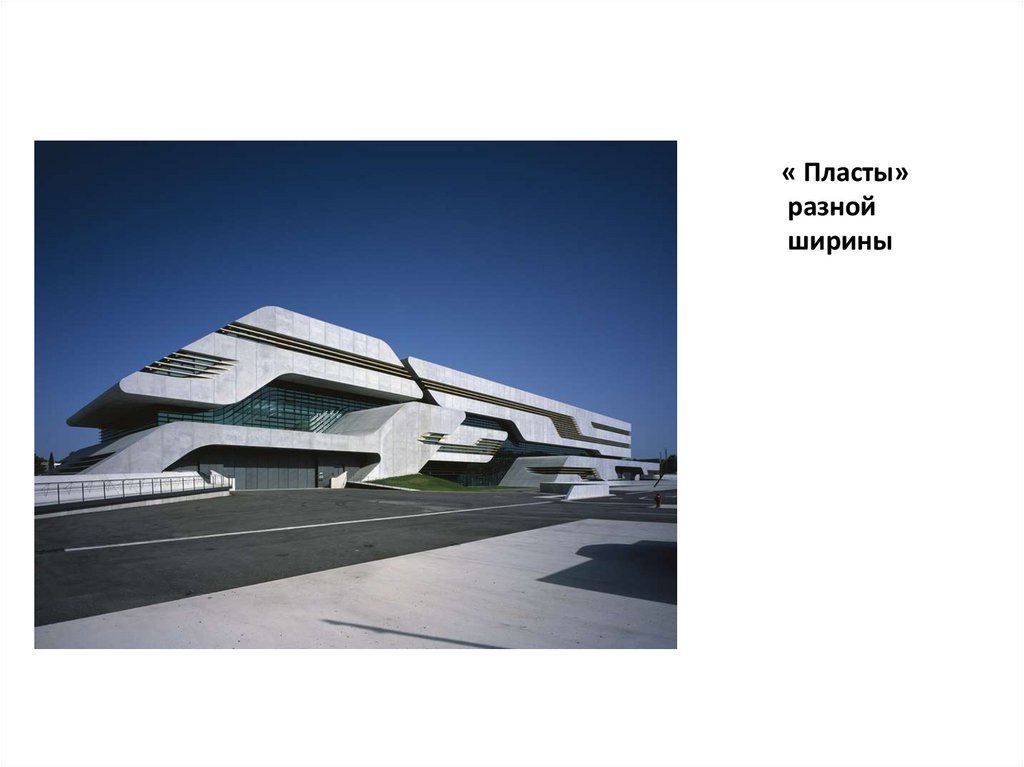

«Пласты»32.
« Пласты»разной
ширины
33.

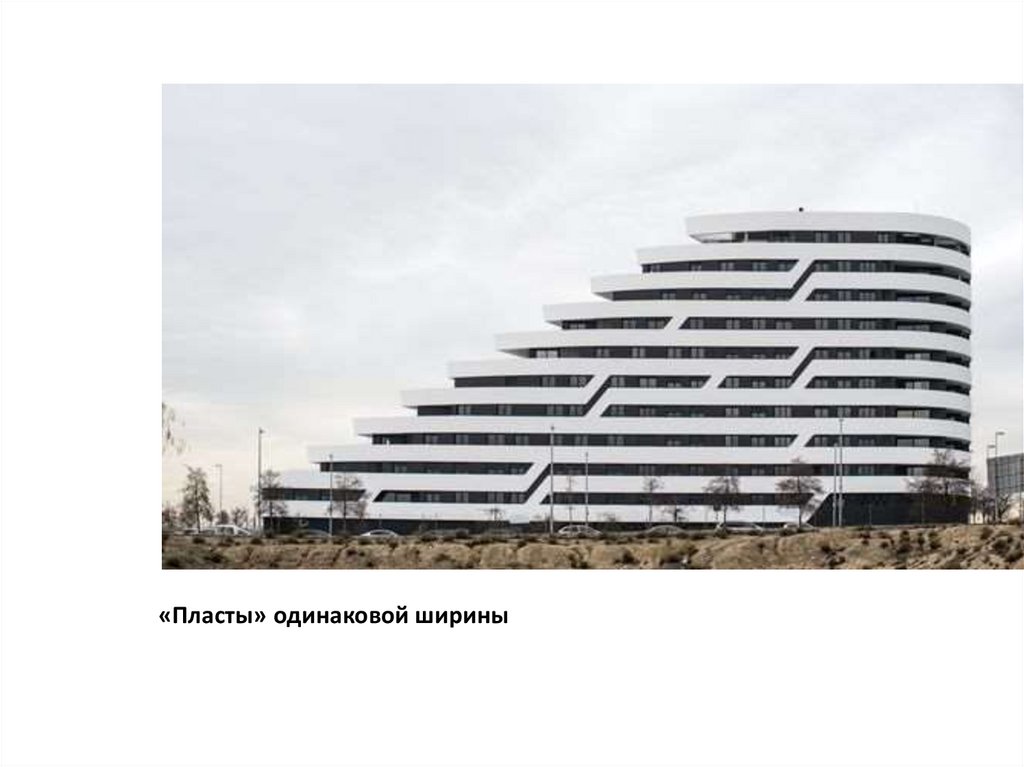

«Пласты» одинаковой ширины34.

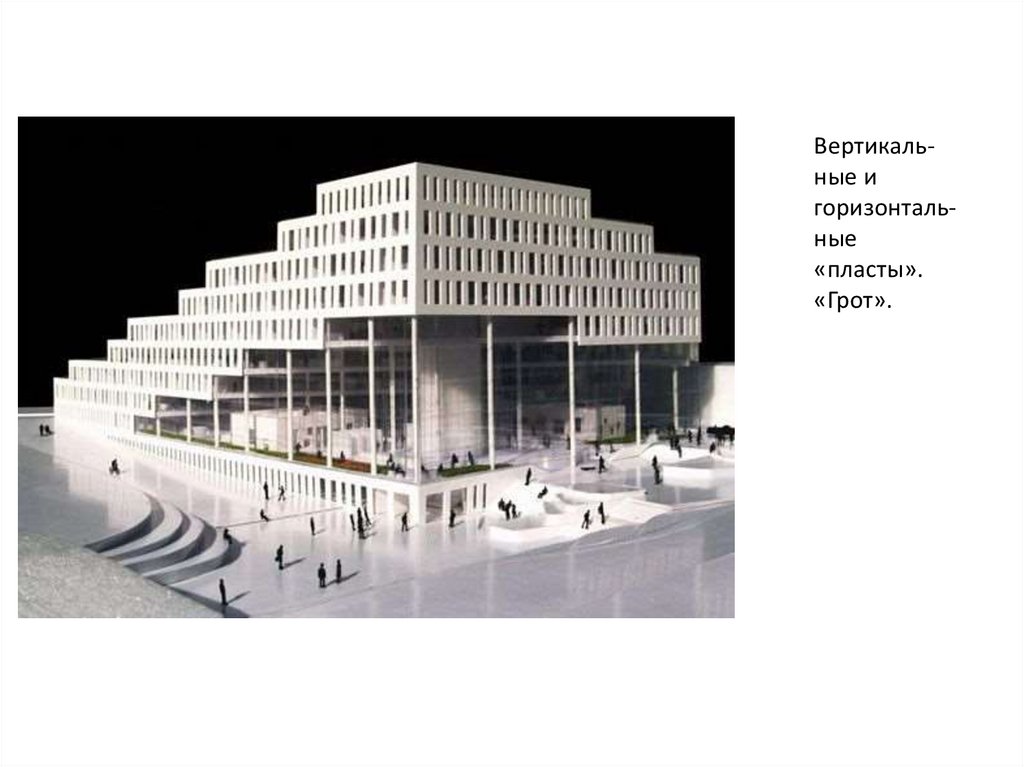

Вертикальные игоризонтальные
«пласты».
«Грот».
35.

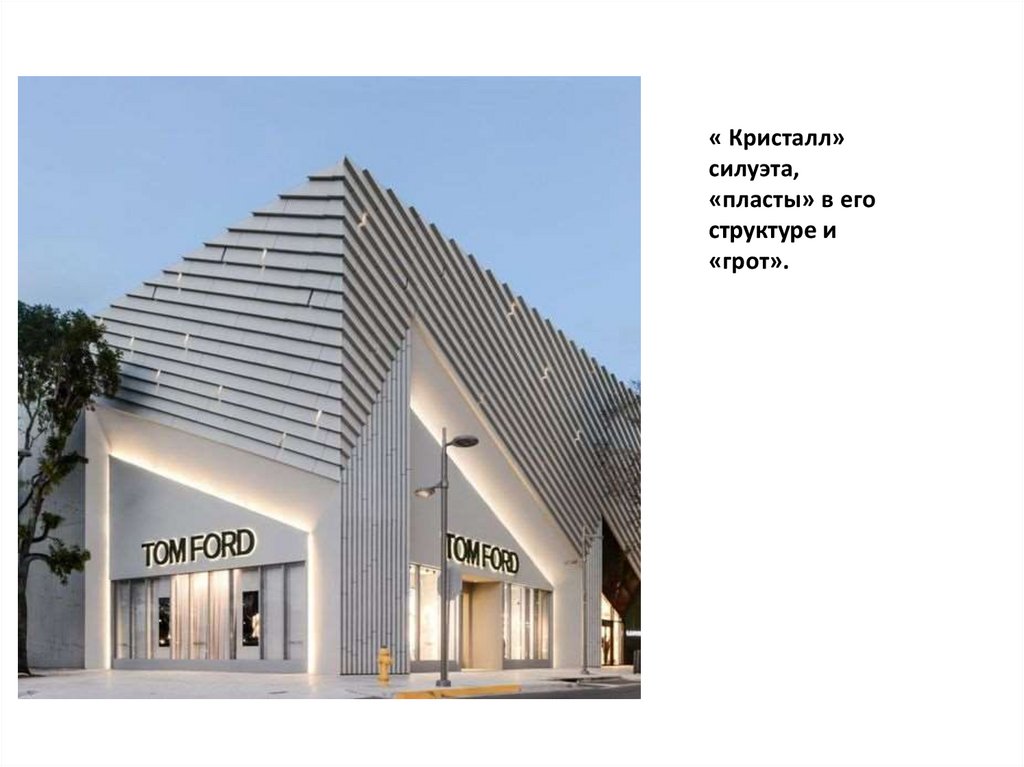

« Кристалл»силуэта,
«пласты» в его
структуре и
«грот».
36.

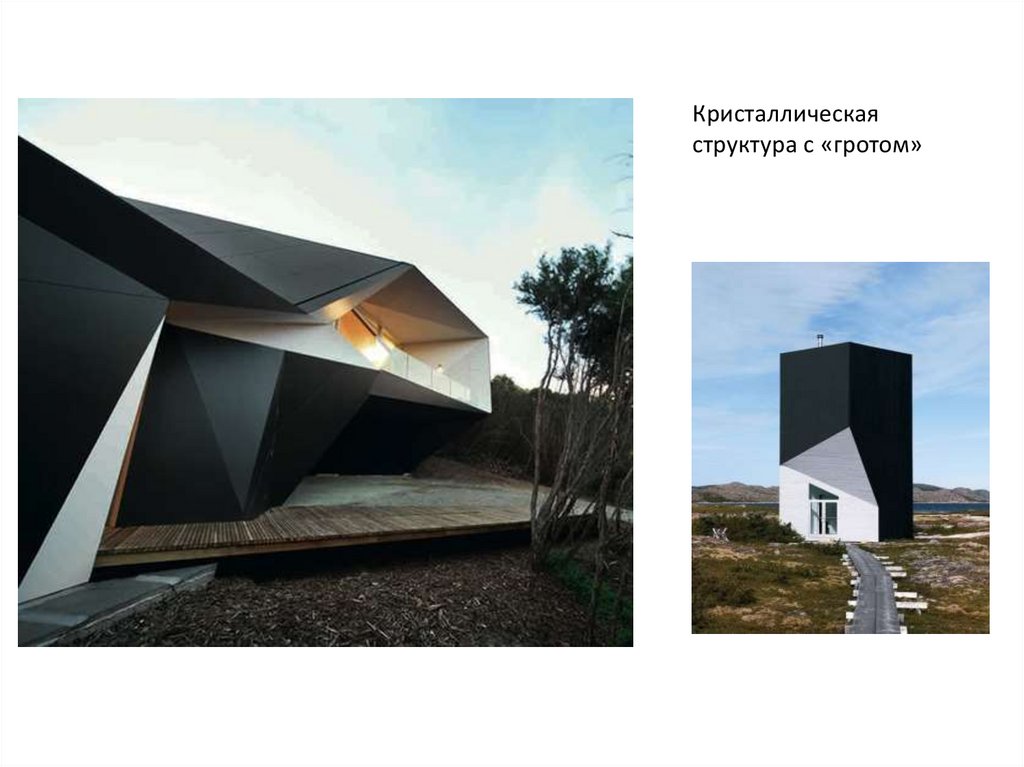

Кристаллическаяструктура с «гротом»
37.

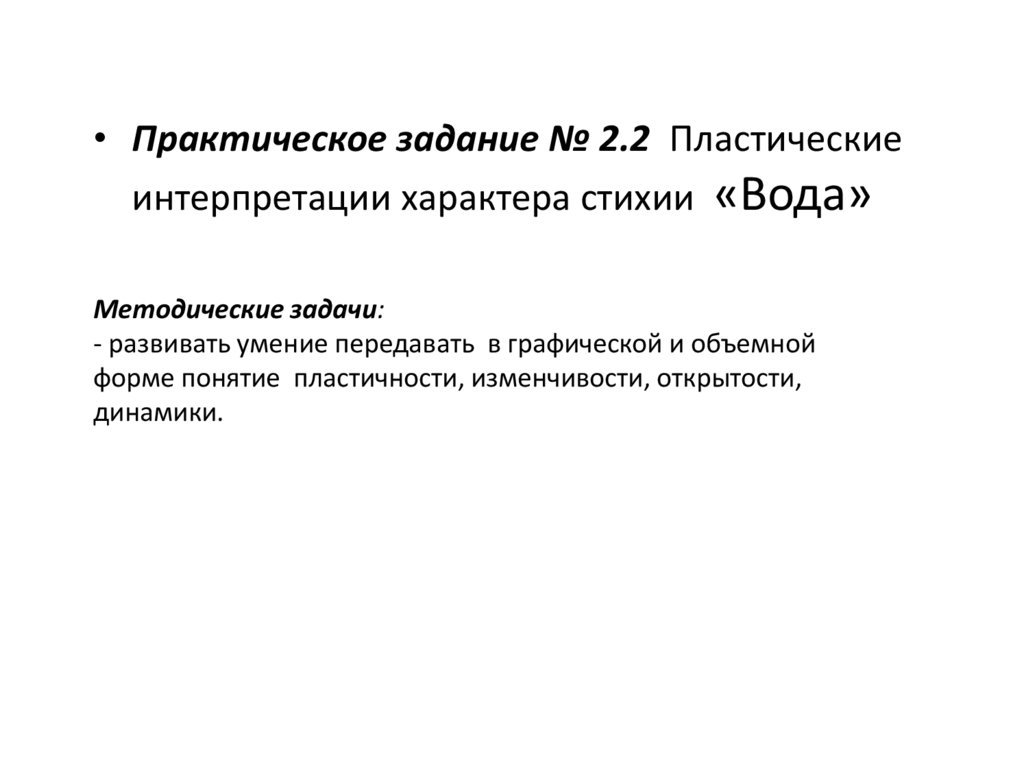

• Практическое задание № 2.2 Пластическиеинтерпретации характера стихии «Вода»
Методические задачи:
- развивать умение передавать в графической и объемной
форме понятие пластичности, изменчивости, открытости,
динамики.
38.
• Методические указания:• природным аналогом для интерпретации могут быть волна,
ручей, река, водопад, фонтан.
Пластичность (гибкость, вязкость) может быть выявлена путем
использования при формообразовании округлых форм,
упорядоченных или спонтанных.
Изменчивость – путем использования форм, лишенных
жесткой заданности и предсказуемости.
Инструментом создания динамики в композиции являются
постепенные изменения:
- размеров, составляющих ее элементов;
-расстояния между ними или тех свободных пространств,
которые пронизывают, полностью или частично основную
форму;
- других способов членения формы;
-постепенные изменения количества элементов;
- постепенные изменения тона или цвета.
39.
Графика40.
41.
42.
43.
Объемно-пространственнаякомпозиция.
44.

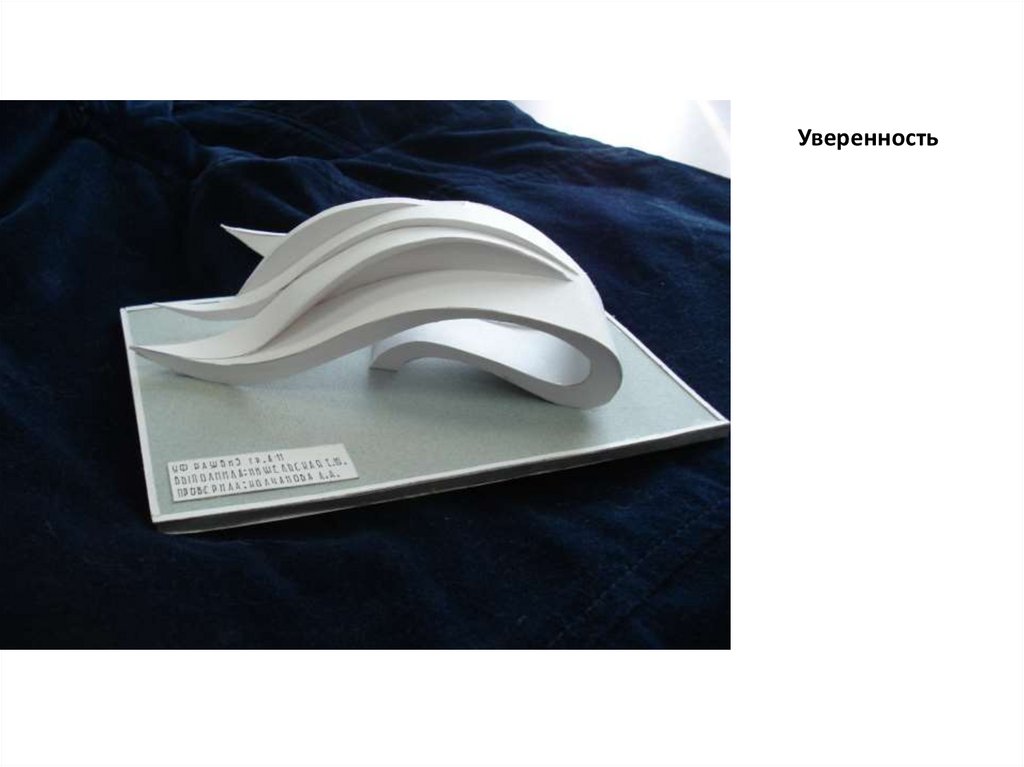

Уверенность45.

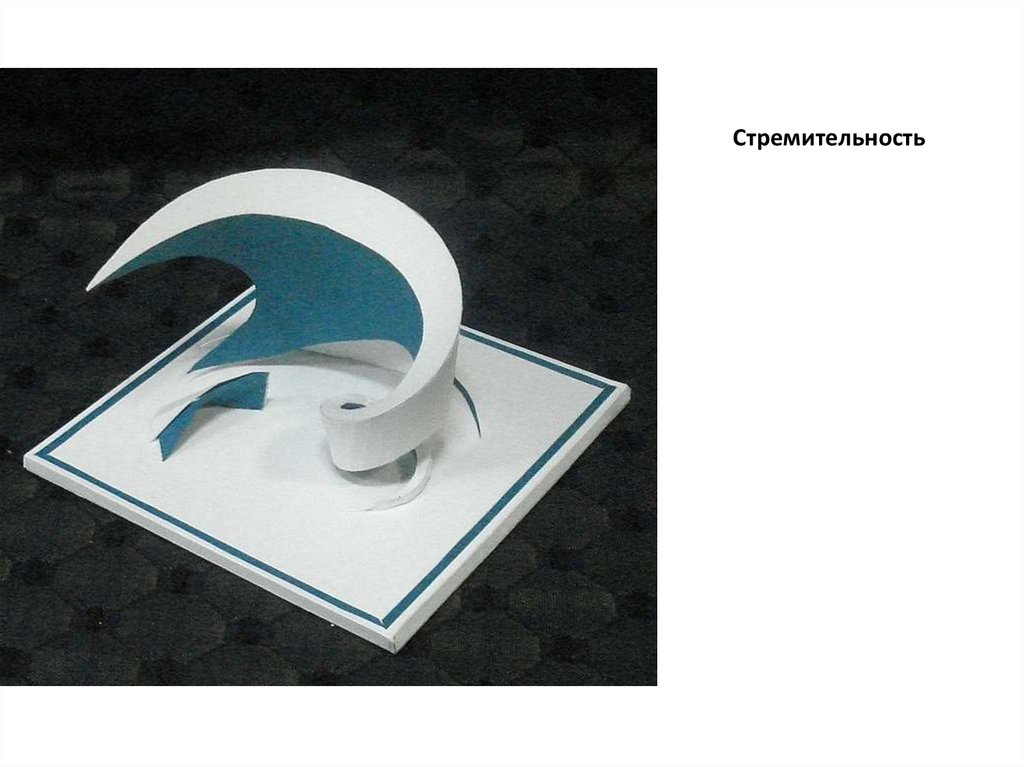

Стремительность46.

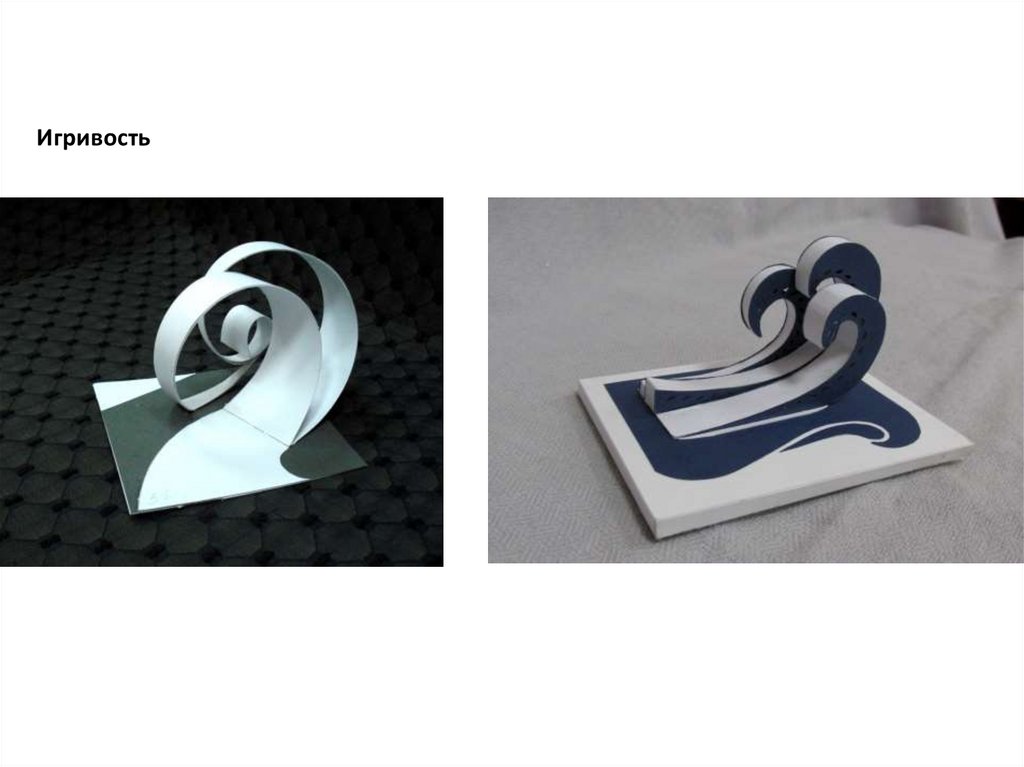

Игривость47.
48.

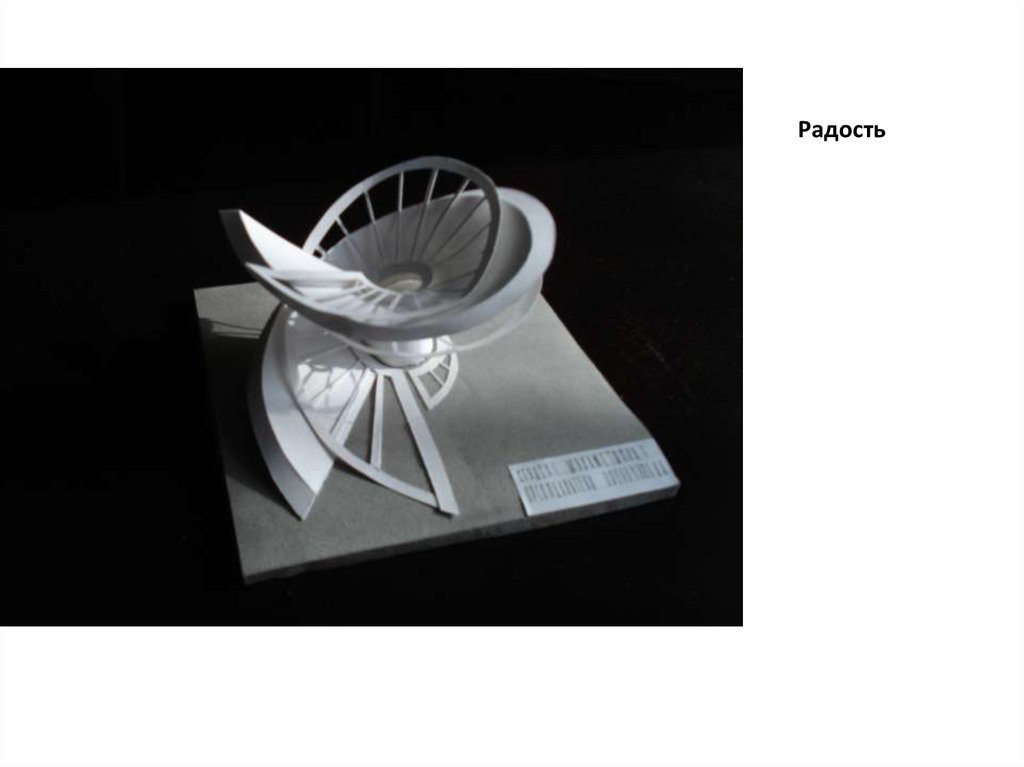

Радость49.
Нежность50.

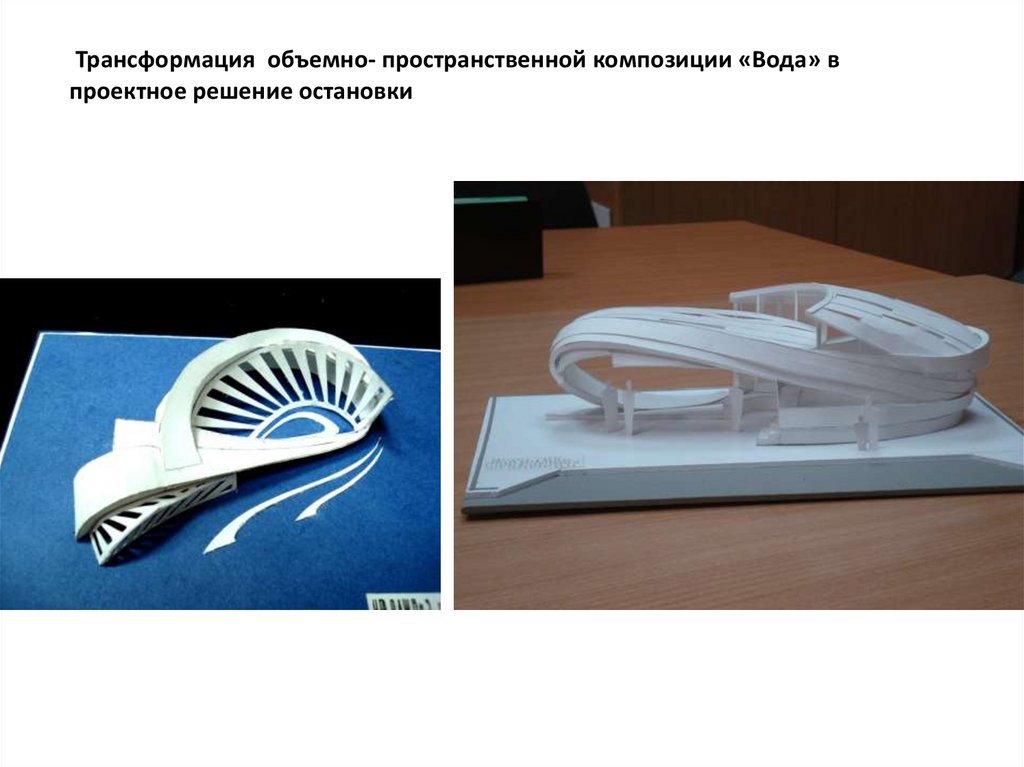

Трансформация объемно- пространственной композиции «Вода» впроектное решение остановки
51.
52.
53.

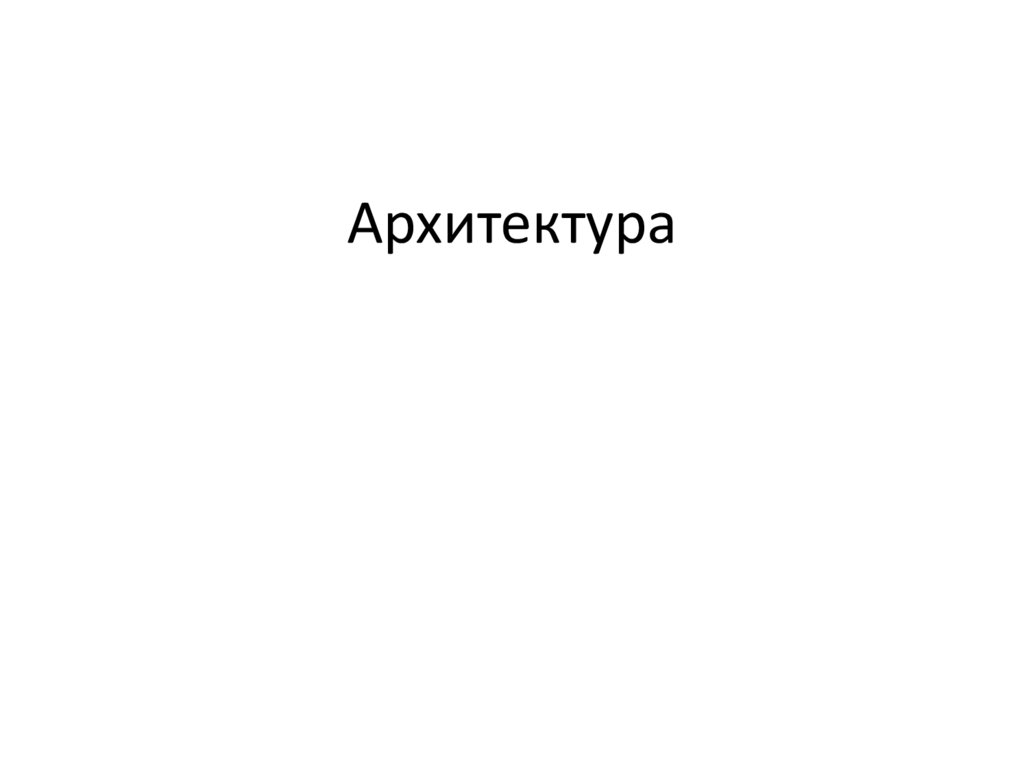

Архитектура54.
55.
56.

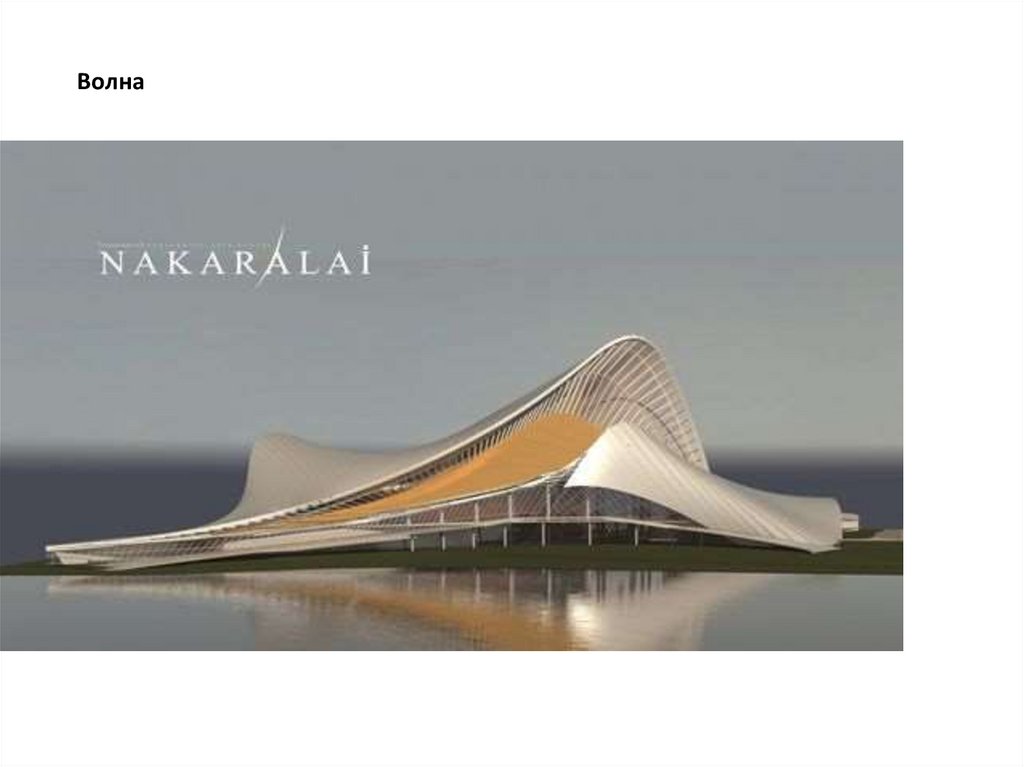

Волна57.

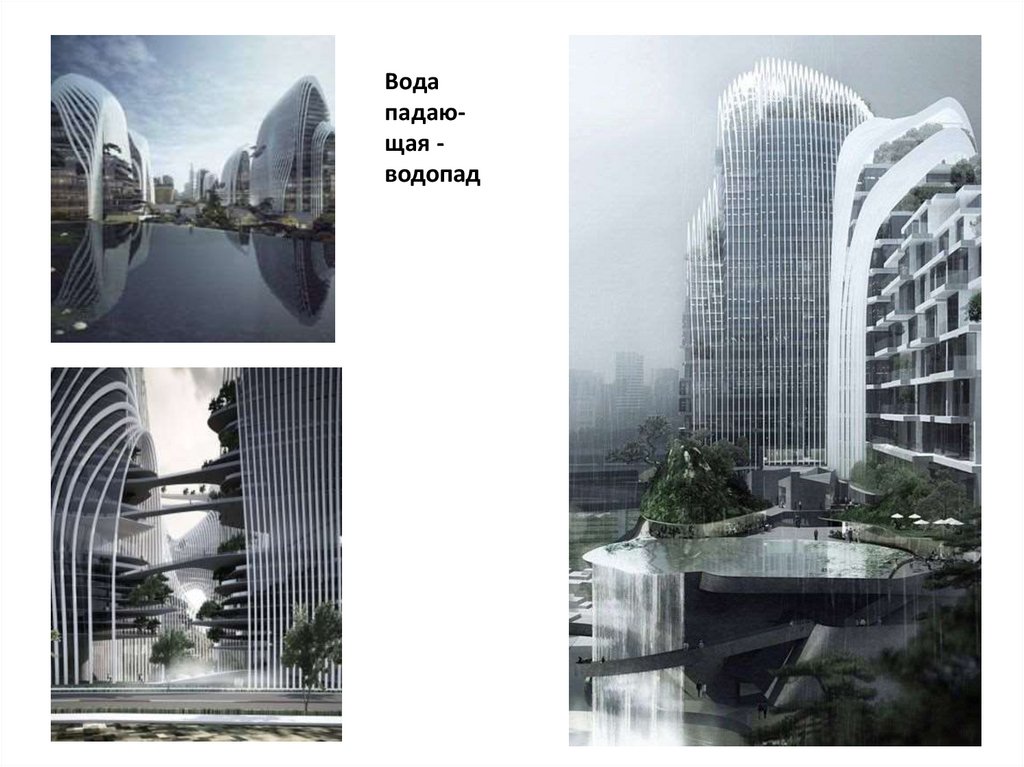

Водападающая водопад
58.

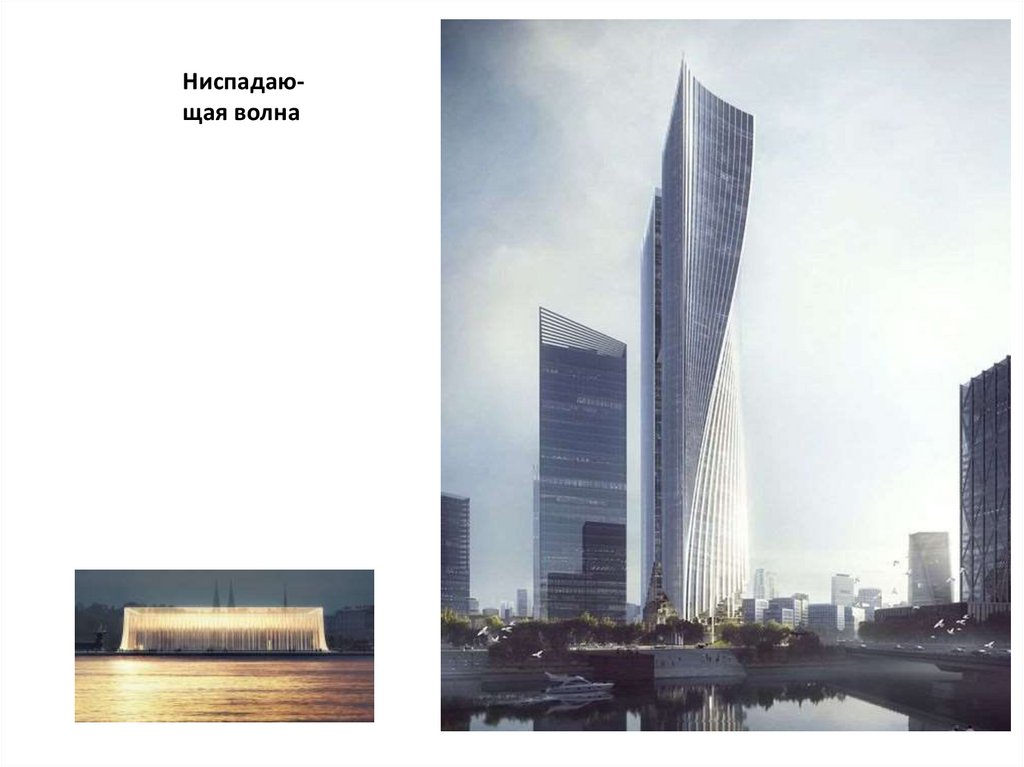

Ниспадающая волна59.
60.

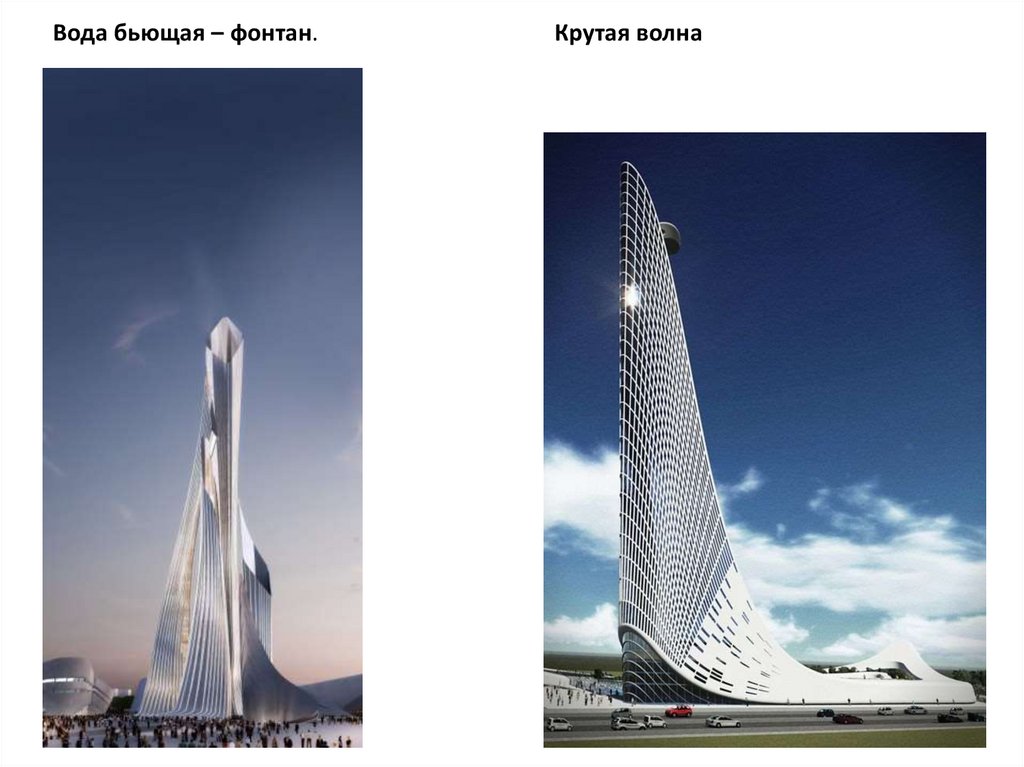

Вода бьющая – фонтан.Крутая волна
61.
Рябь на воде62.

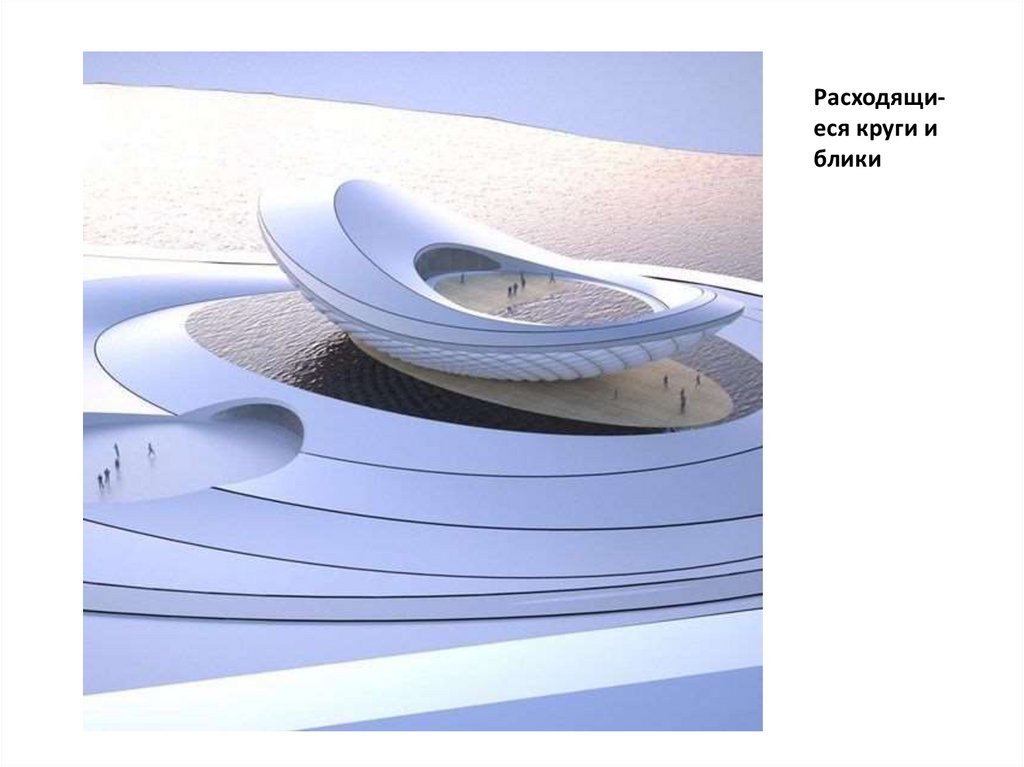

Расходящиеся круги иблики
63.
Спокойная волна64.
65.

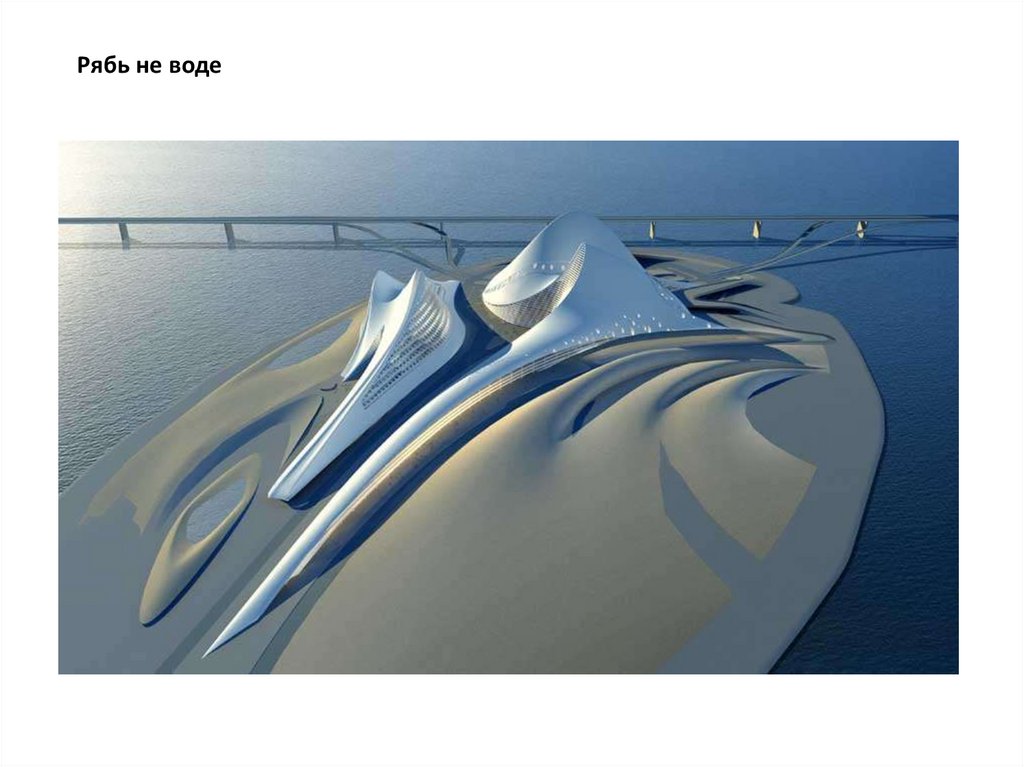

Рябь не воде66.

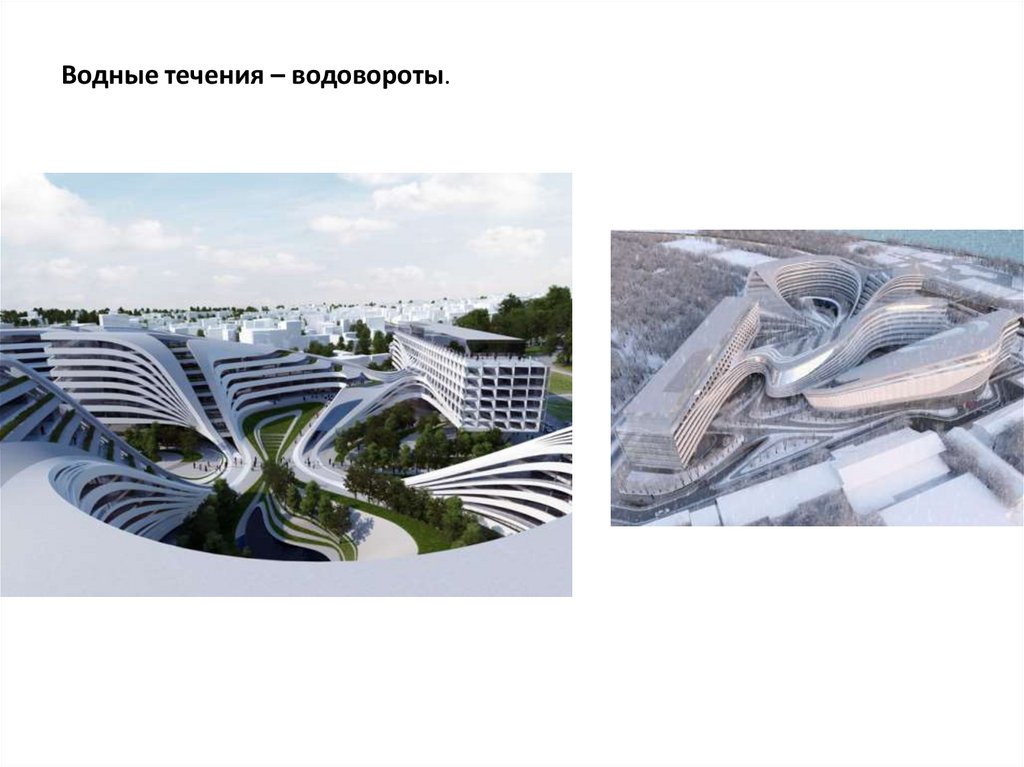

Водные течения – водовороты.67.

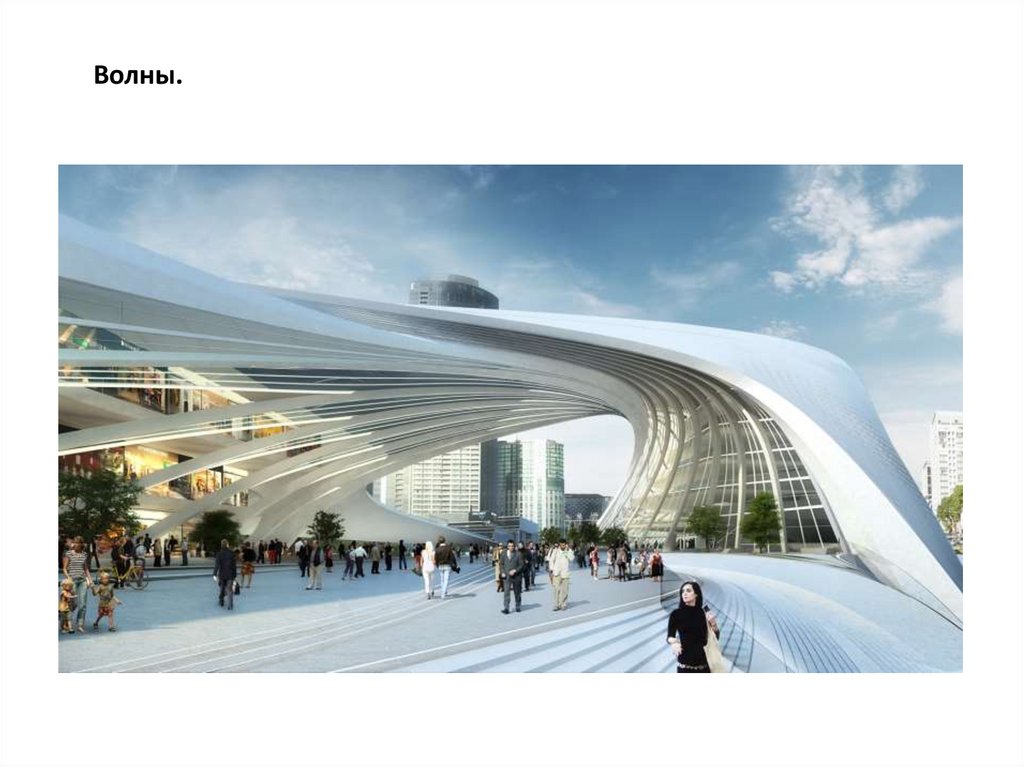

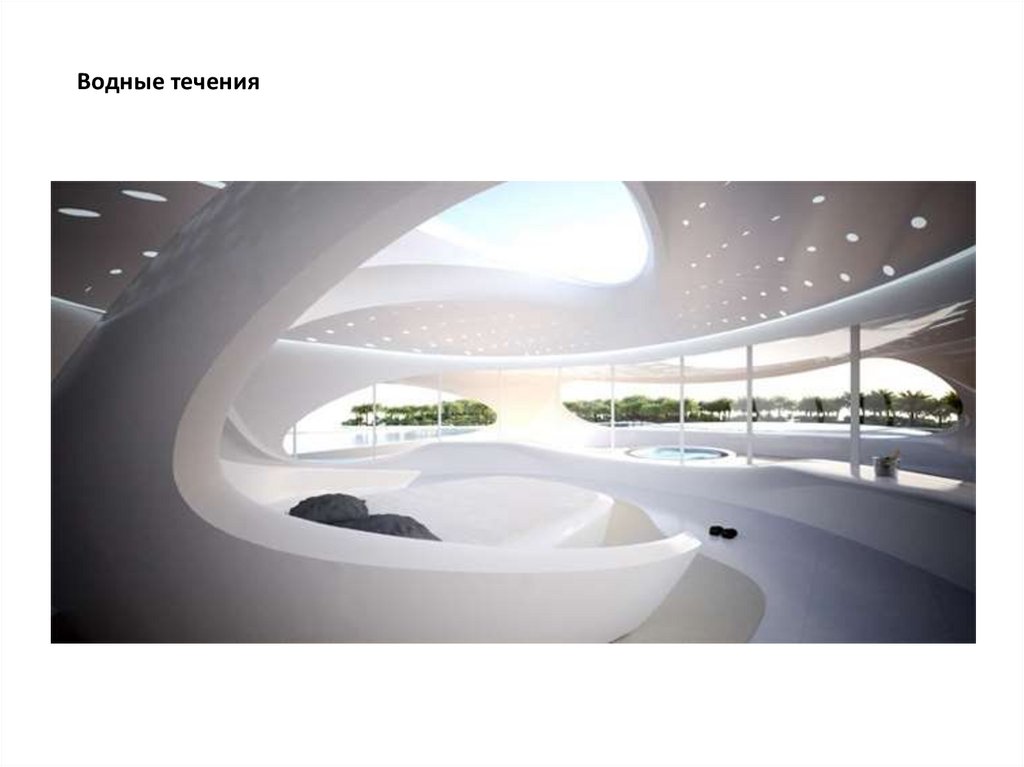

Водные течения68.
Волны.69.
70.
71.
72.
73.
74.

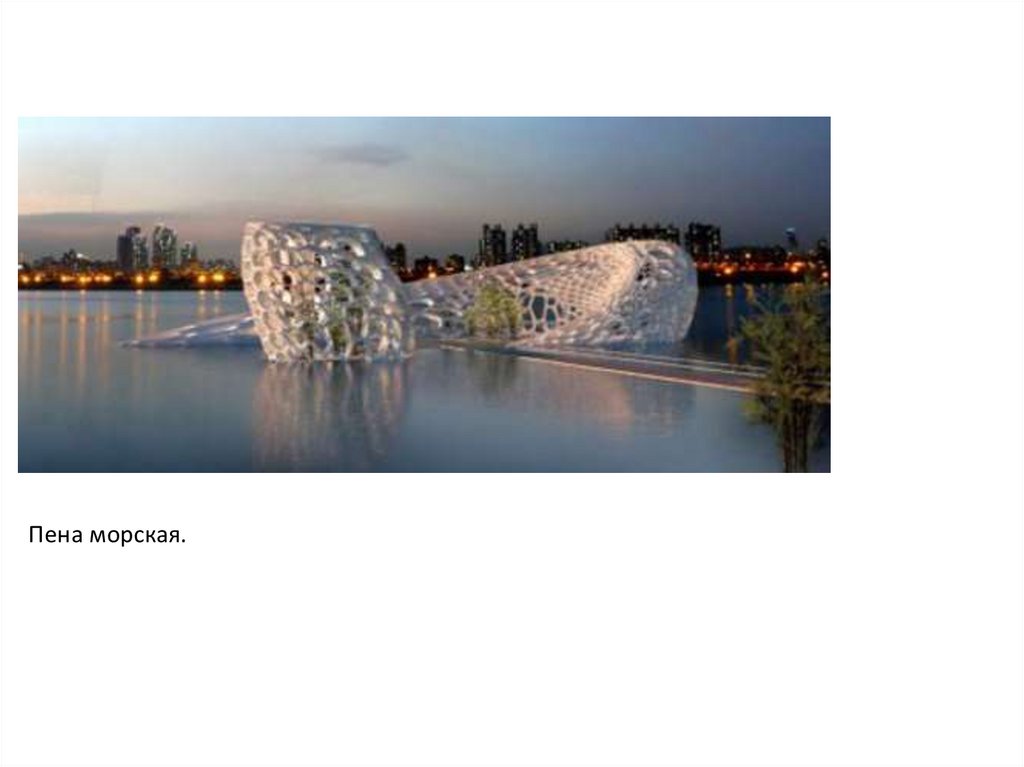

Пена морская.75.

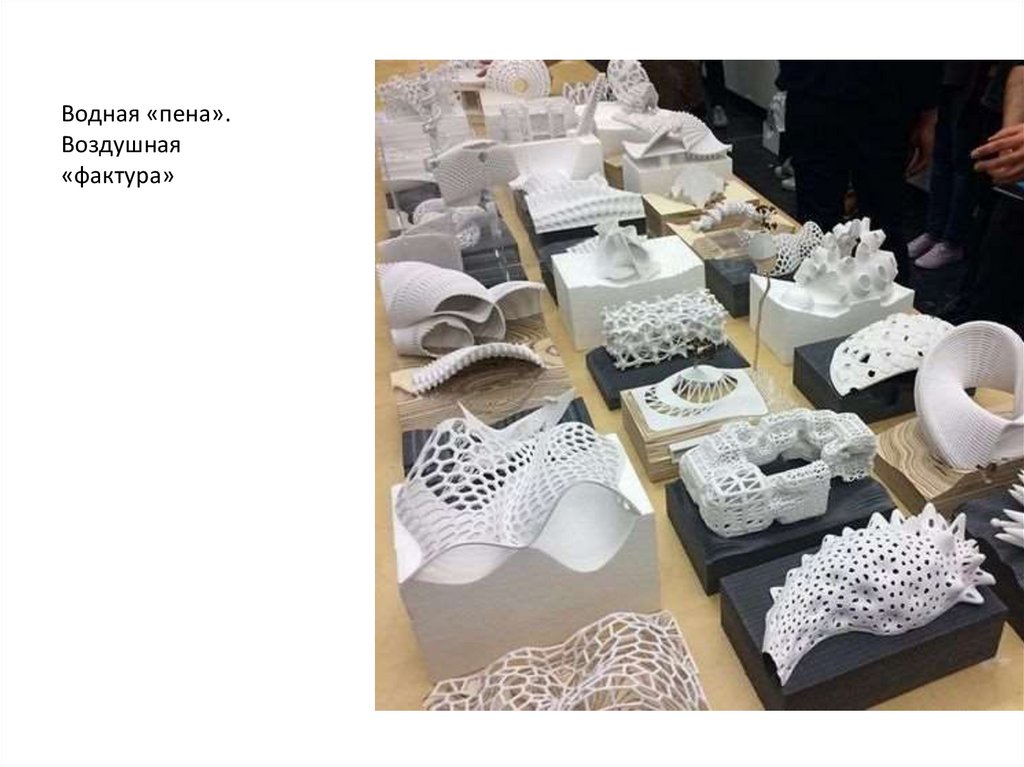

Водная «пена».Воздушная
«фактура»
76.

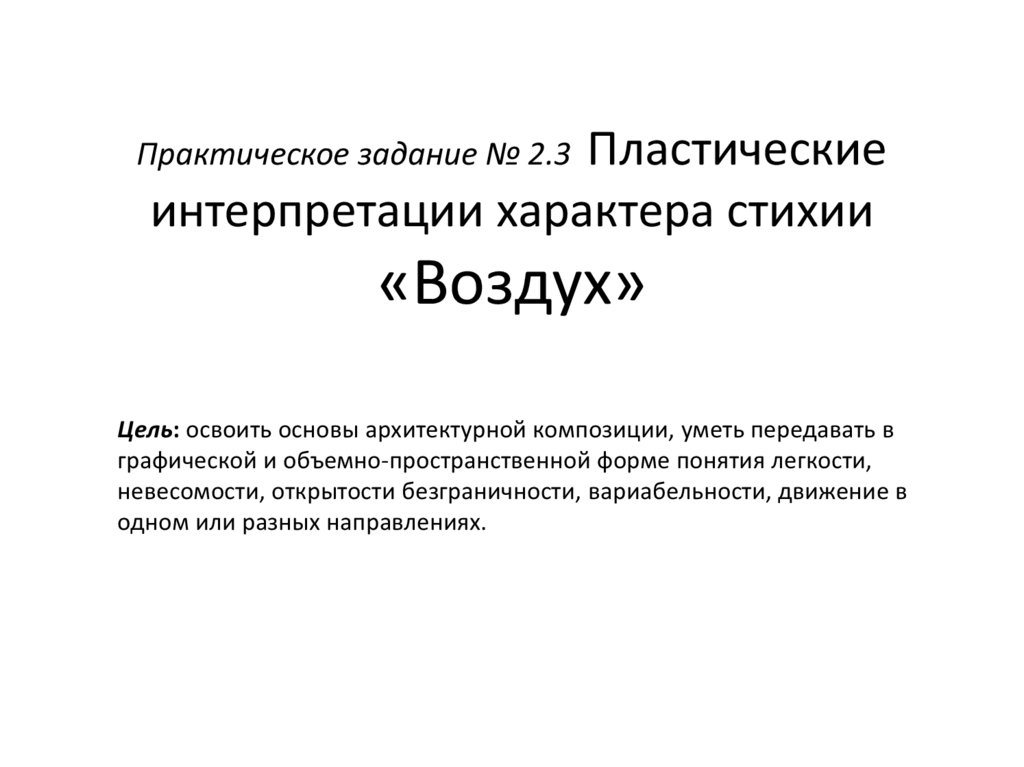

Практическое задание № 2.3 Пластическиеинтерпретации характера стихии
«Воздух»
Цель: освоить основы архитектурной композиции, уметь передавать в
графической и объемно-пространственной форме понятия легкости,
невесомости, открытости безграничности, вариабельности, движение в
одном или разных направлениях.
77.

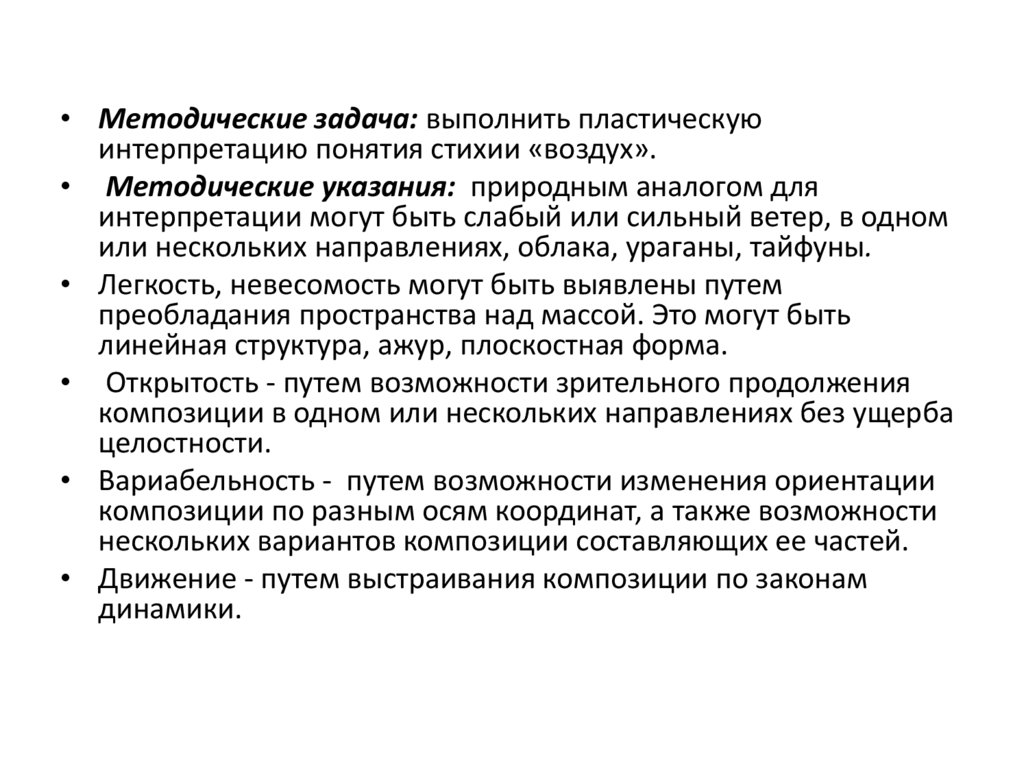

• Методические задача: выполнить пластическуюинтерпретацию понятия стихии «воздух».
• Методические указания: природным аналогом для
интерпретации могут быть слабый или сильный ветер, в одном
или нескольких направлениях, облака, ураганы, тайфуны.
• Легкость, невесомость могут быть выявлены путем
преобладания пространства над массой. Это могут быть
линейная структура, ажур, плоскостная форма.
• Открытость - путем возможности зрительного продолжения
композиции в одном или нескольких направлениях без ущерба
целостности.
• Вариабельность - путем возможности изменения ориентации
композиции по разным осям координат, а также возможности
нескольких вариантов композиции составляющих ее частей.
• Движение - путем выстраивания композиции по законам
динамики.
78.
Графика79.
80.

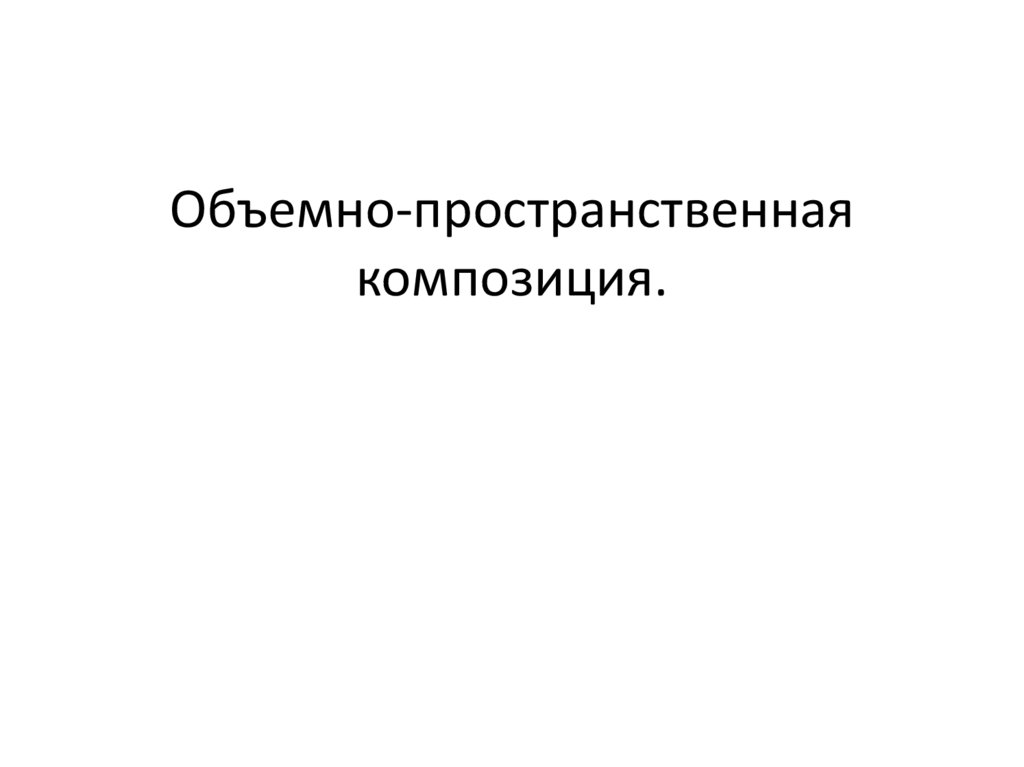

Объемно-пространственнаякомпозиция.
81.

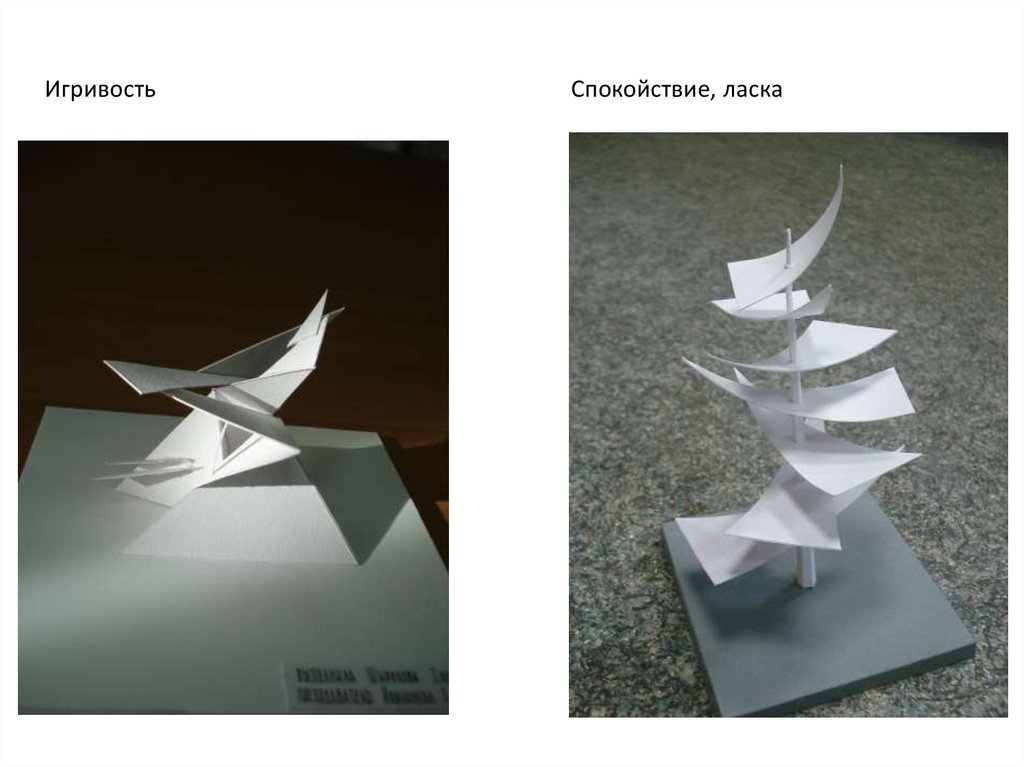

ИгривостьСпокойствие, ласка
82.

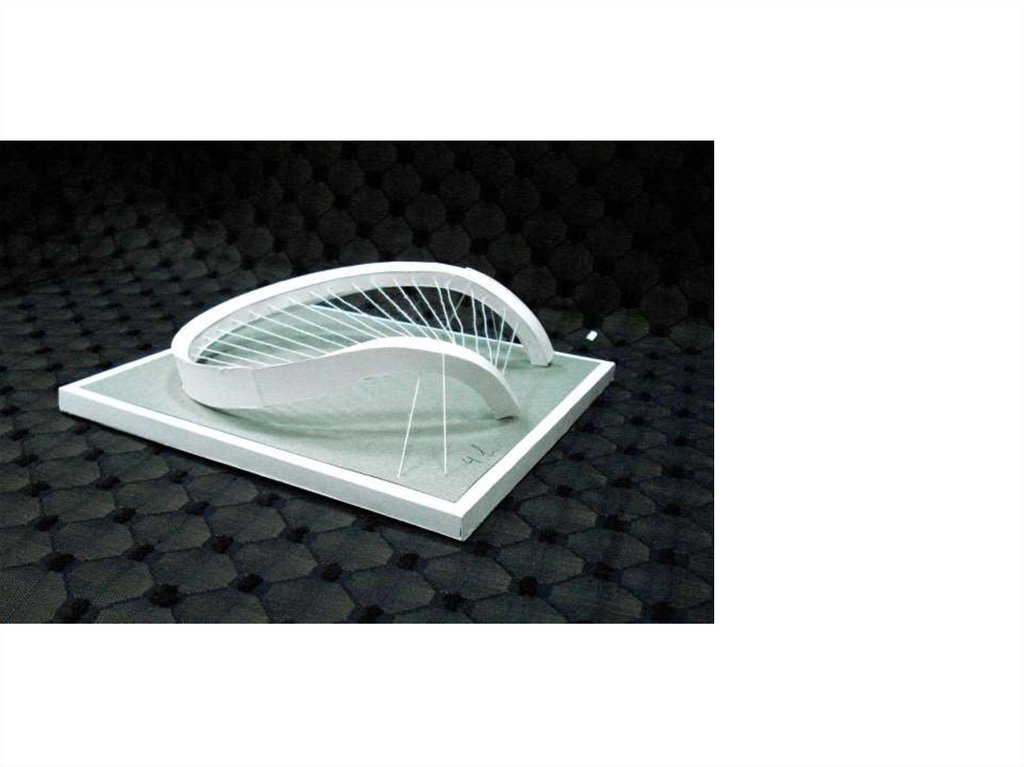

Стремительность (воздушный поток)Нежность (облако)
83.
84.
85.
86.
87.
88.
89.
90.
Трансформация объемно- пространственной композиции «Воздух»в проектное решение остановки
91.

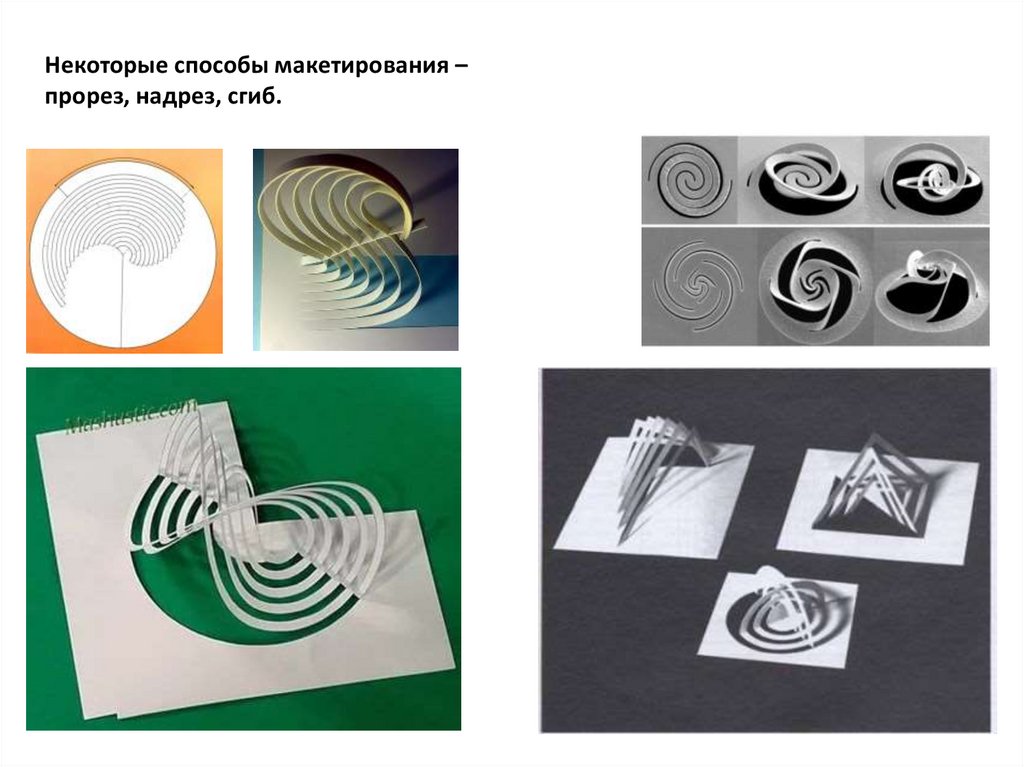

Некоторые способы макетирования –прорез, надрез, сгиб.
92.

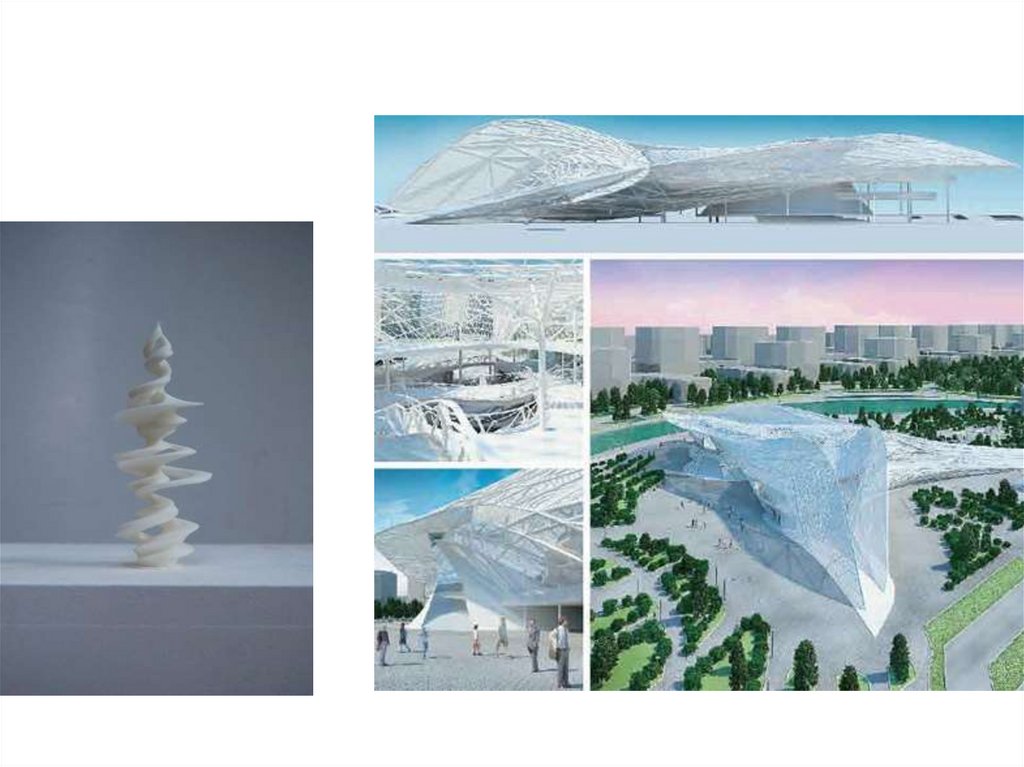

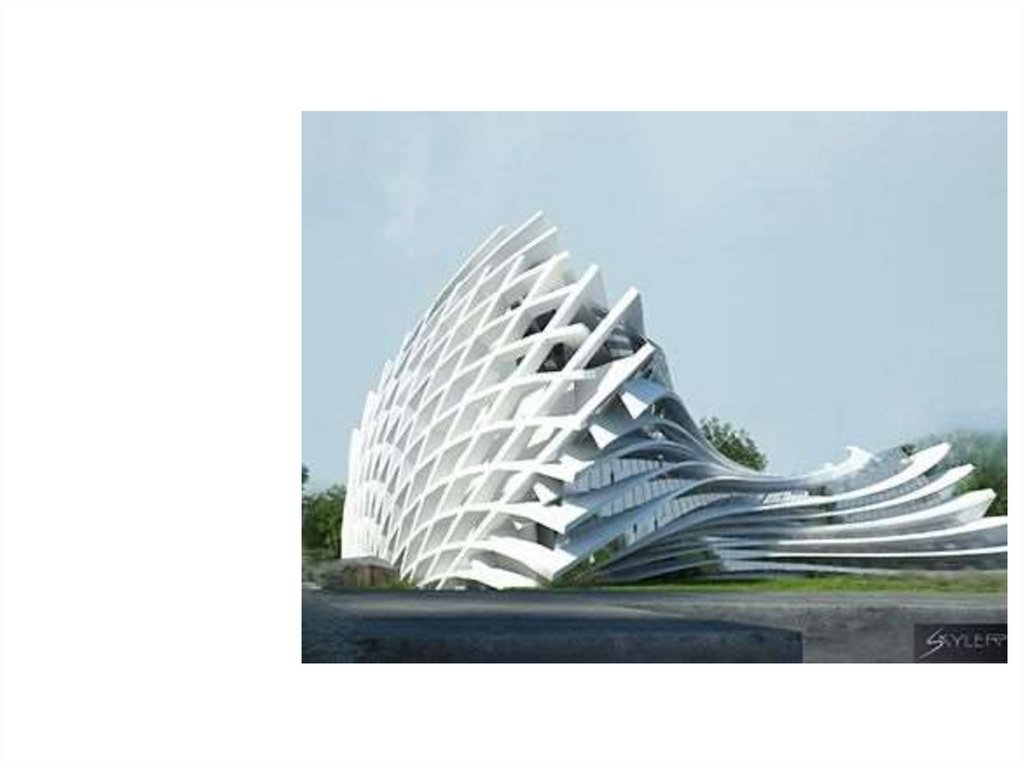

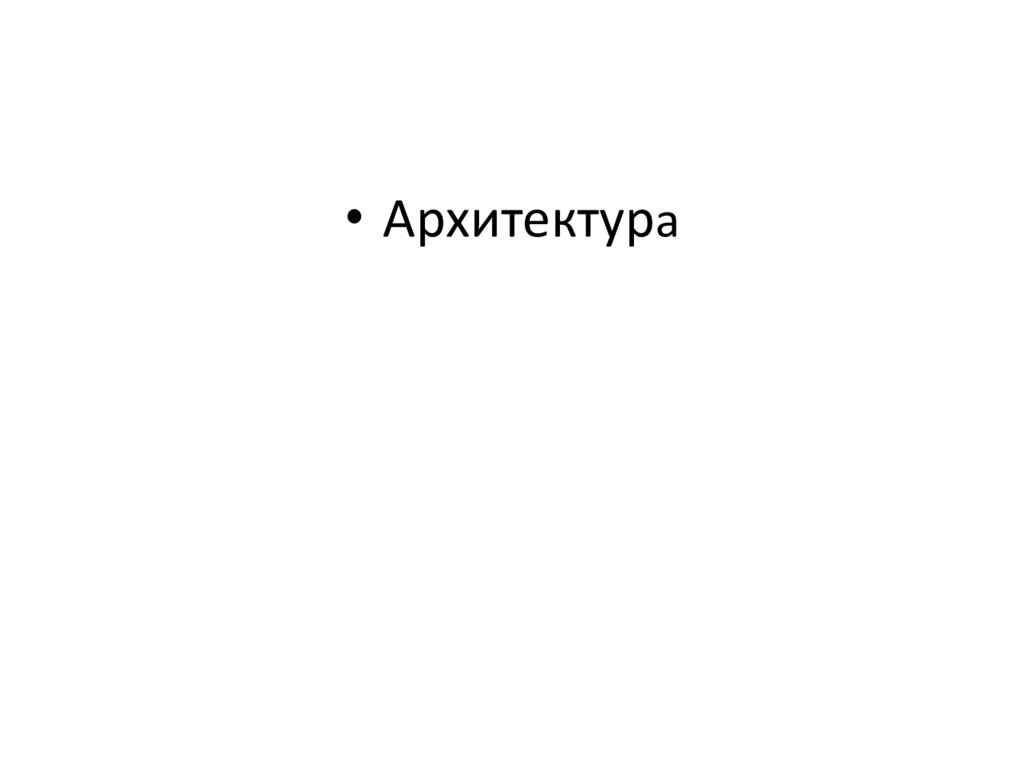

• Архитектура93.
94.
95.
96.
97.
98.
99.
100.

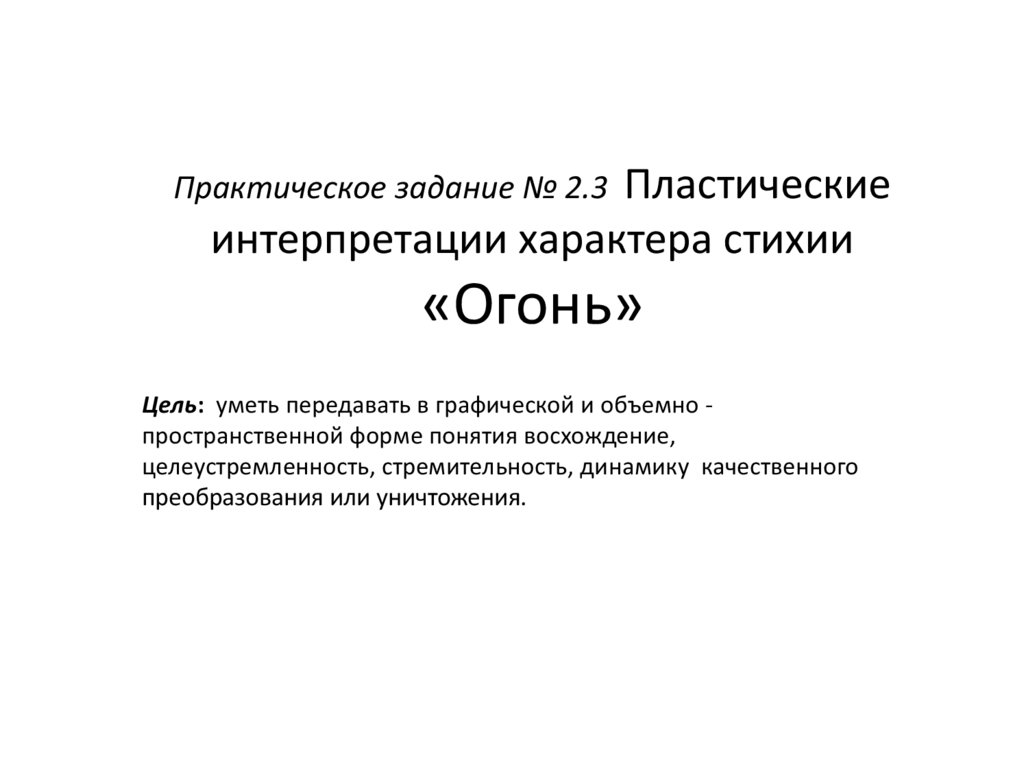

Практическое задание № 2.3 Пластическиеинтерпретации характера стихии
«Огонь»
Цель: уметь передавать в графической и объемно пространственной форме понятия восхождение,
целеустремленность, стремительность, динамику качественного
преобразования или уничтожения.
101.

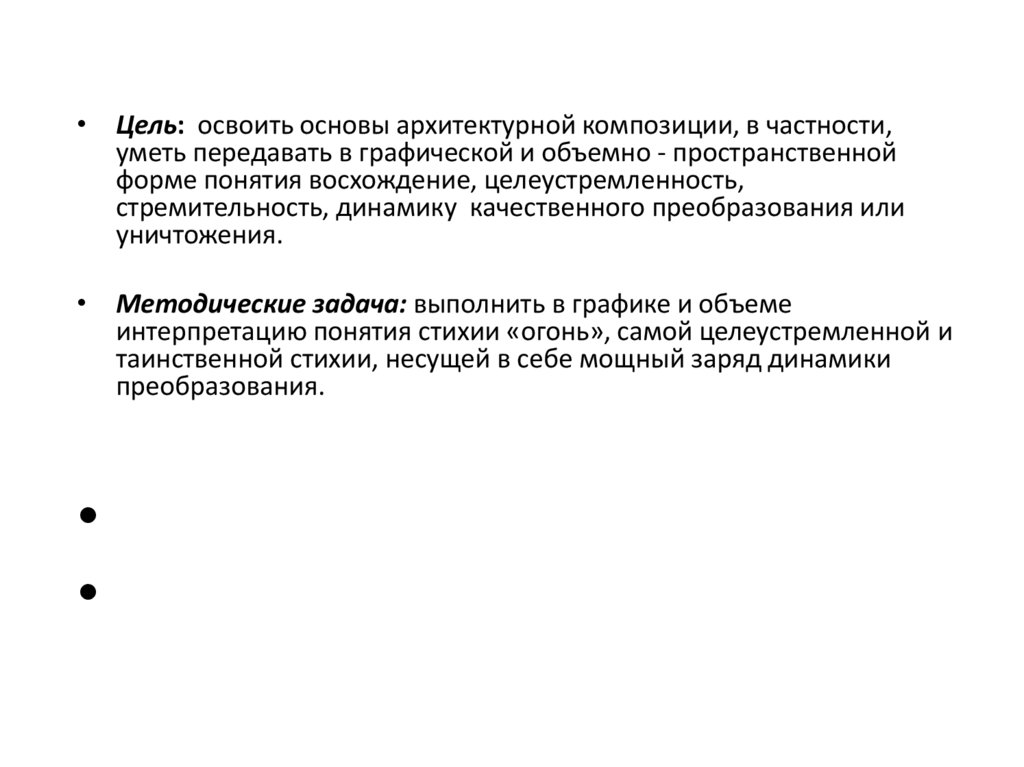

• Цель: освоить основы архитектурной композиции, в частности,уметь передавать в графической и объемно - пространственной
форме понятия восхождение, целеустремленность,
стремительность, динамику качественного преобразования или
уничтожения.
• Методические задача: выполнить в графике и объеме
интерпретацию понятия стихии «огонь», самой целеустремленной и
таинственной стихии, несущей в себе мощный заряд динамики
преобразования.
102.

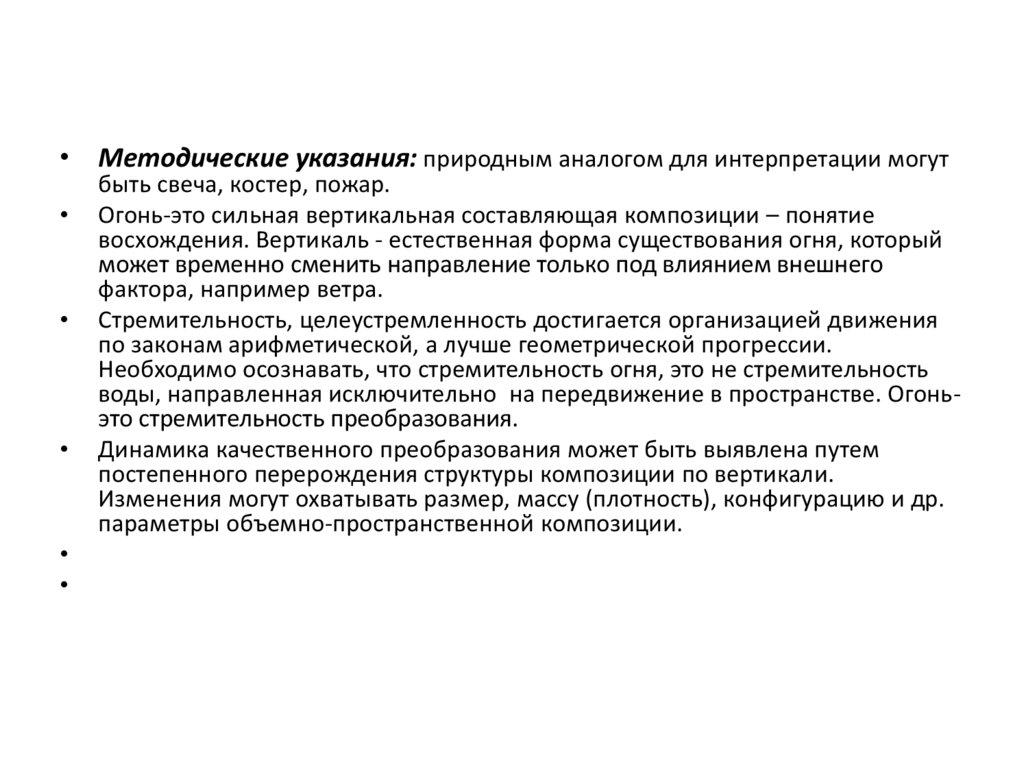

• Методические указания: природным аналогом для интерпретации могутбыть свеча, костер, пожар.
Огонь-это сильная вертикальная составляющая композиции – понятие
восхождения. Вертикаль - естественная форма существования огня, который
может временно сменить направление только под влиянием внешнего
фактора, например ветра.
Стремительность, целеустремленность достигается организацией движения
по законам арифметической, а лучше геометрической прогрессии.
Необходимо осознавать, что стремительность огня, это не стремительность
воды, направленная исключительно на передвижение в пространстве. Огоньэто стремительность преобразования.
Динамика качественного преобразования может быть выявлена путем
постепенного перерождения структуры композиции по вертикали.
Изменения могут охватывать размер, массу (плотность), конфигурацию и др.
параметры объемно-пространственной композиции.
103.

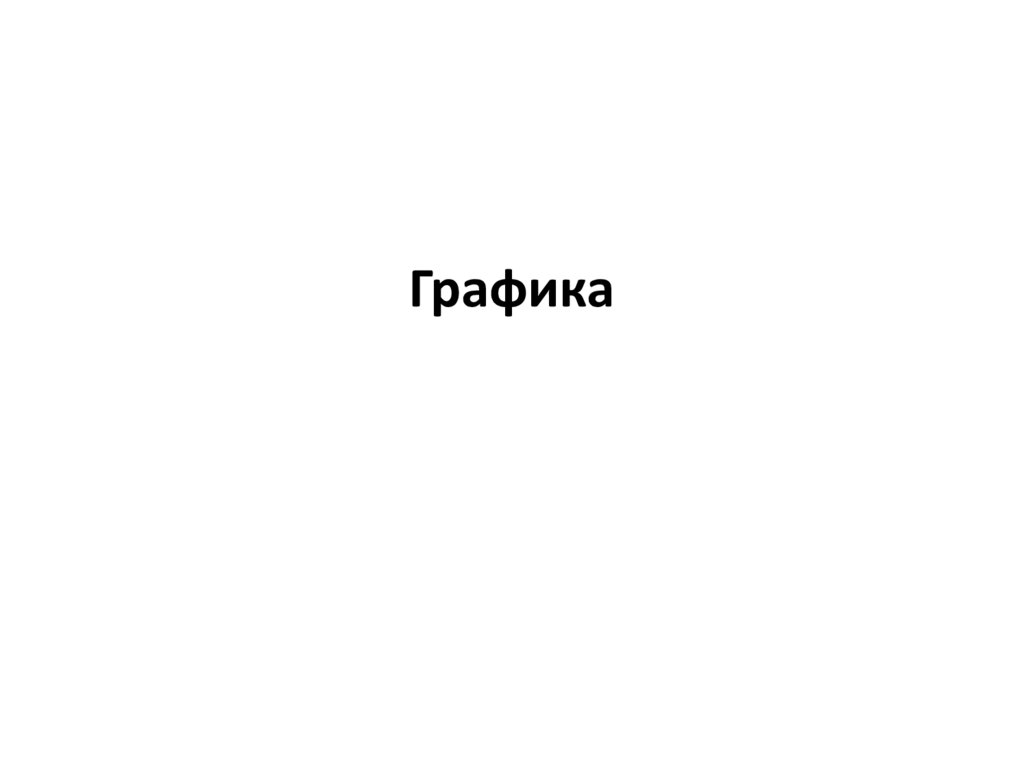

Графика104.
105.
106.
107.
108.

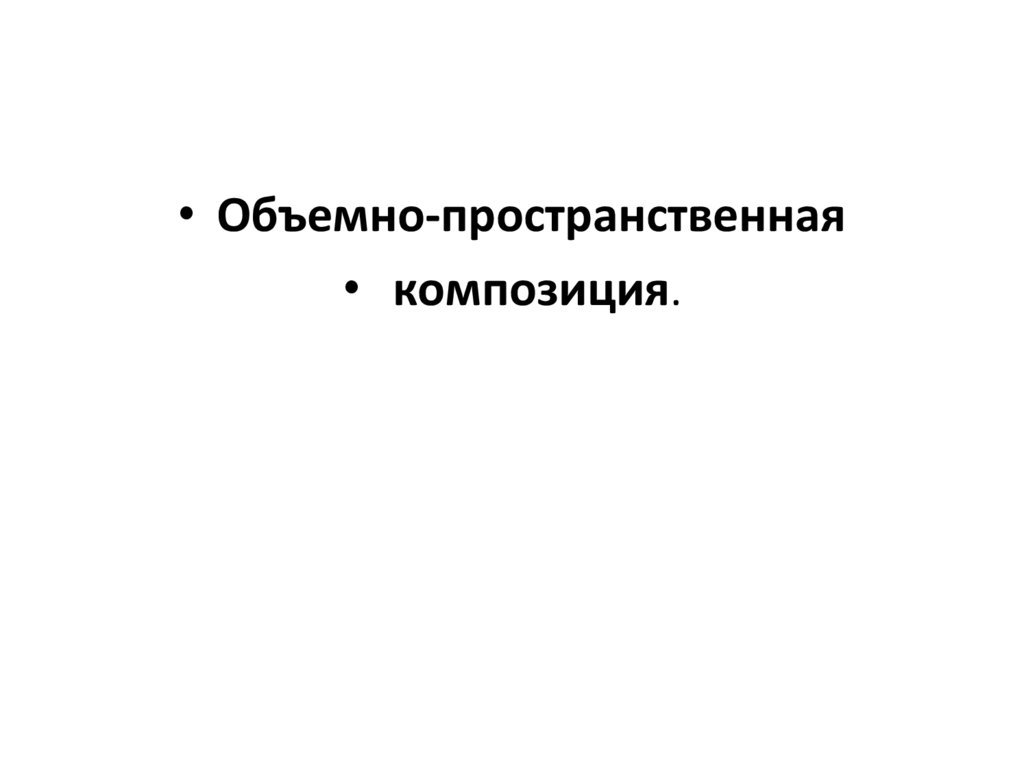

• Объемно-пространственная• композиция.
109.

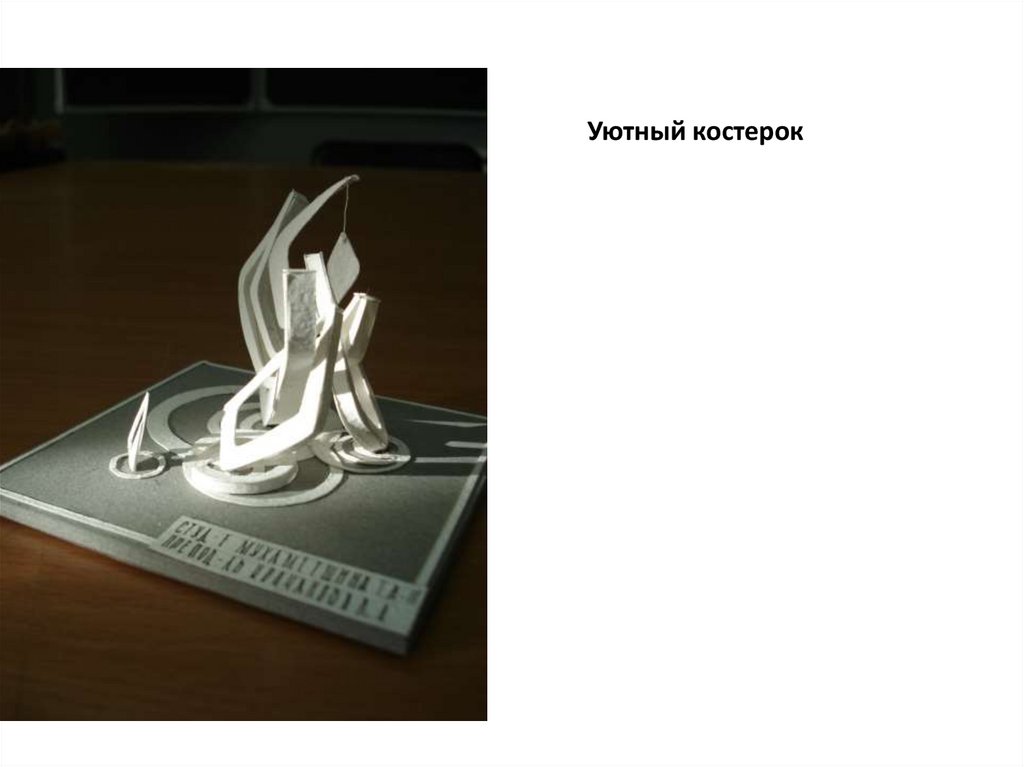

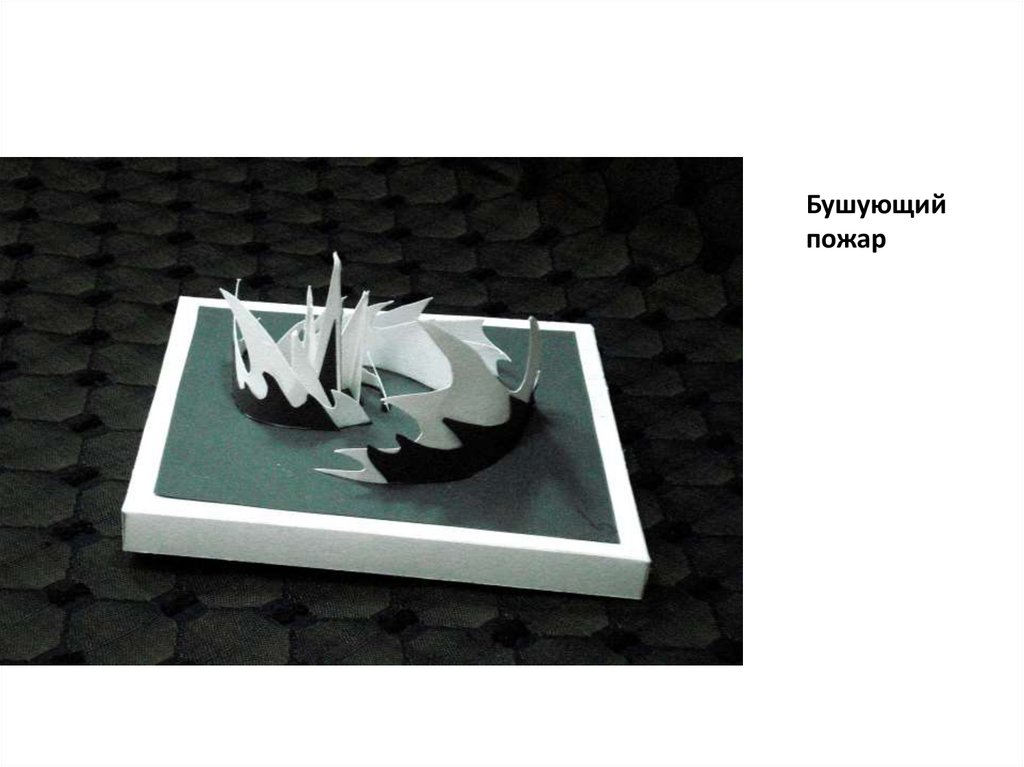

Уютный костерок110.
Бушующийпожар
111.

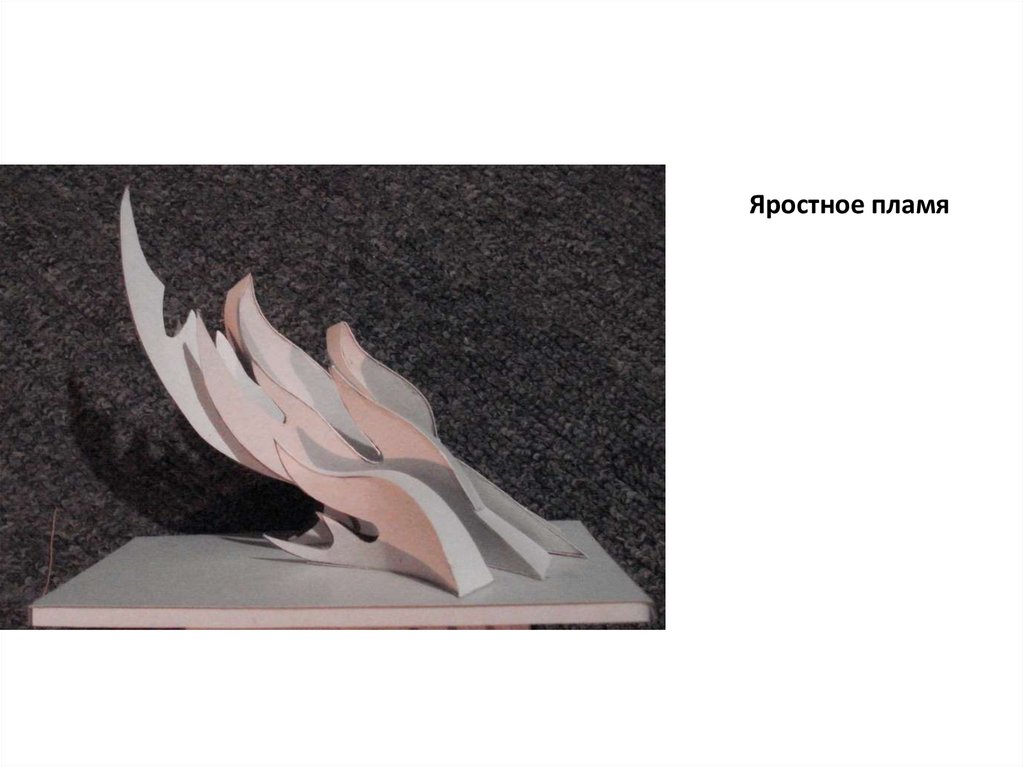

Яростное пламя112.
113.
114.
115.
Трансформация объемно- пространственной композиции «Огонь»в проектное решение церкви.
