Схема гидравлической системы Plus/Elite

1.

Схема гидравлической системы Plus/Elite 16x16
Пониж. передача
4WD
(С электронной регулировкой тяги и удал. клапанами)
Блокировка дифф-ла
Муфта ВОМ
Тормоз ВОМ
Муфты и синхронизаторы
трансмиссии (+50k)
10 бар
22 бар
30 бар
Защитн. клапан
16/18 бар
Регулировочный
клапан
Тормозной клапан
135-137 бар
прицепа
Смазка трансмиссии
(+50k)
Регулир.
Клапан EHR
Подвеска
Terraglide
Удал. Клапаны
в середине
Удаленные
клапаны 1-4
Клапан регулир.
тяги
Power
Beyond
Смазка ВОМ
Смазка шестер.
насоса
Смазка
дифференциала
50K Смазка тормоза
7 бар
245 бар
Предохранит. клапан
CCLS 113 л/мин
LPS 23 ± 1 бар
HPS 210 ± 1 бар
0.8 бар
6 bar
Клапан сброса
питания
Питающий
фильтр
125 л/мин
Питающий
насос
Защитн. Клапан питания
3Bar
186 бар
Регулир. Клапан
рулевого
40 л/мин
Насос
рулевого
Вакуумный
фильтр
3.5 бар
Масляный радиатор

2.

Схема гидравлической системы Plus/Elite 16x16
Пониж. передача
4WD
(С механической регулировкой тяги)
Блокировка дифф-ла
Клапан механ.
Регул. тяги
Муфта ВОМ
Тормоз ВОМ
Муфты и синхронизаторы
трансмиссии (+50k)
10 бар
30 бар
Защитн. клапан
16/18 бар
Регулировочный
клапан
Тормозной клапан
135-137 бар
прицепа
Подвеска
Terraglide
Удал. Клапаны
в середине
Удаленные
клапаны 1-4
Клапан регулир.
тяги
Power
Beyond
Смазка трансмиссии
(+50k)
Смазка ВОМ
Смазка шестер.
насоса
Смазка
дифференциала
50K Смазка тормоза
7 бар
245 бар
Предохранит. клапан
CCLS 113 л/мин
LPS 23 ± 1 бар
HPS 210 ± 1 бар
0.8 бар
6 bar
Клапан сброса
питания
Питающий
фильтр
125 л/мин
Питающий
насос
Защитн. Клапан питания
3Bar
186 бар
Регулир. Клапан
рулевого
40 л/мин
Насос
рулевого
Вакуумный
фильтр
3.5 бар
Масляный радиатор

3.

Линия высокого давления Plus/Elite 16x16

4.

Гидравлика Plus/Elite 16x16

5.

Порты Power Beyond

6.

Клапан электронной
регулировки тяги
2
1

7.

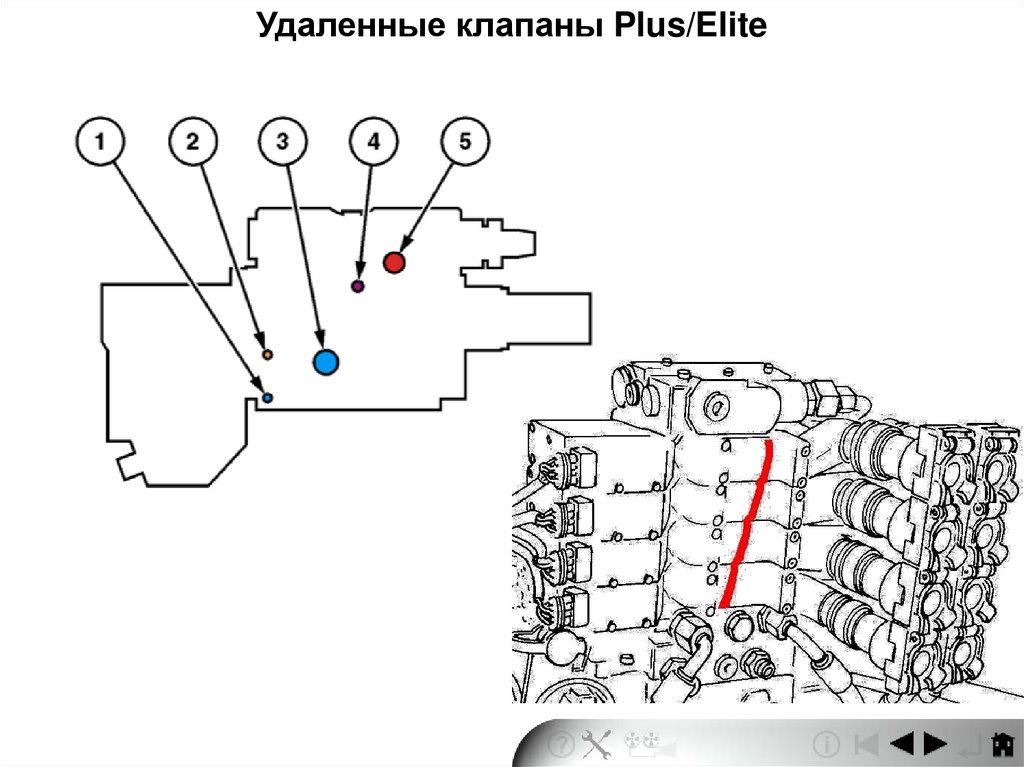

Удаленные клапаны Plus/Elite

8.

Клапан механической
регулировки тяги
1
4
3
2

9.

Линия низкого давления

10.

Регулировочный клапан низкого давления
Стравливающий
клапан 30 бар
16-18 бар
Шайбы

11.

Распределительный блок низкого давления

12.

13.

14.

Гидравлическая схема Plus/Elite 16x16

15.

Plus/Elite 16x16
Удаленные клапаны
(Версия с удаленными
клапанами)

16.

Гидравлическая схема трансмиссии Plus/Elite 16x16
